EN1363 টেকসই flammability টেস্টিং সরঞ্জাম / বিল্ডিং কম্পোনেন্ট ফায়ার টেস্ট উল্লম্ব ফার্নেস

টেকসই দাহ্যতা পরীক্ষার সরঞ্জাম / বিল্ডিং উপাদান ফায়ার টেস্ট উল্লম্ব চুল্লি

ব্যবহার

EN 1363 মূলত উচ্চ তাপমাত্রার অধীনে উপাদানগুলি সমাপ্তি বিল্ডিং উপকরণগুলির অগ্নি প্রতিরোধের প্রয়োজনীয়তার লক্ষ্য করে।

পণ্য পরিচিতি

অগ্নি পরীক্ষার চুল্লিটির নকশাটি EN1363-1, 1363-2 হাইড্রোকার্বন কার্ভস এবং বিল্ডিং উপাদানগুলির উপাদানগুলির জন্য ফায়ার পারফরম্যান্স টেস্টের আইএসও স্ট্যান্ডার্ডগুলির প্রাসঙ্গিক প্রয়োজনীয়তার সাথে মেনে চলে এবং সিনটেফ (নরওয়ে), এলজিএআই (স্পেন), পিএসবি (সিঙ্গাপুরের মতো) ), ওটিআইএস (ফ্রান্স), ভেট্রোটেক (সুইজারল্যান্ড), চিল্টার্ন ইন্টারন্যাশনাল (ইউকে), এজিসিফ্ল্যাটগ্লাস (বেলজিয়াম) বডিকোট ওয়ারিংটন ফায়ার (ইউকে), ফার ইস্ট ফায়ার ডিটেকশন সেন্টার (চীন) এবং টমাস বেল-রাইট (দুবাই) দাহ চেম্বারের বিভিন্ন নমুনা কনফিগারেশন এবং প্রয়োজনীয় উপাদানগুলি পরীক্ষার একটি নির্ভরযোগ্য এবং নির্ভুল পদ্ধতি তৈরির জন্য সরঞ্জামগুলি বেশ কয়েক বছর ধরে বিশেষভাবে ডিজাইন করা এবং উন্নত করা হয়েছে। বিভিন্ন ধরণের নিয়ন্ত্রণমূলক পরীক্ষার নমুনাগুলি দহন চেম্বারে স্থাপন করা যেতে পারে। ফ্রেম. ডিভাইস নির্দিষ্ট সময়, তাপমাত্রা এবং চাপগুলিতে নির্দিষ্ট কার্য সম্পাদনের মানদণ্ড সহ নমুনার প্রতিক্রিয়া নিয়ন্ত্রণ করে response

চুলাটি আমাদের কারখানায় উত্পাদিত, ইনস্টল করা ও পরীক্ষিত হয় এবং আপনার প্রি-সেট ফাংশন অনুযায়ী এটি ভারী লোডিংয়ের জন্য উপযুক্ত প্যাকেজগুলিতে আলাদা করে ট্রেলারগুলিতে পরিবহন করা হয়।

চুল্লি প্রাচীরটি হ্যামার নীল তাপ-প্রতিরোধী পেইন্টের সাথে স্প্রে করা হবে, বর্তমান নীতিমালা অনুযায়ী পাইপিং সিস্টেমটি কনফিগার করে।

চুল্লিটি 1250 ডিগ্রি সেন্টিগ্রেড তাপমাত্রা পরীক্ষা করে।

প্রযুক্তিগত পরামিতি

চুল্লি আস্তরণের:

সাধারণভাবে, 1400-শ্রেণীর অন্তরক ইটগুলি নির্দিষ্ট অঞ্চলে ডায়োটোমাসাস আর্থ নিরোধক এবং সুপার-ইনসুলেটেড, নিম্ন-তাপমাত্রার উপকরণগুলির সাথে রেখাযুক্ত থাকে, যা সিমেন্ট সংযোগের জন্য উপযুক্ত সমস্ত ঝুঁকিপূর্ণ অঞ্চলে এবং কম্বাস্টার বেসের ক্ষেত্রে 42% যতটা সম্ভব ঘন ব্যবহার করে 42 অ্যালুমিনা ইট, 6 ঘন্টা উচ্চ তাপমাত্রা পরীক্ষার সময় অভ্যন্তরের আস্তরণের পর্যাপ্ত নিরোধক সরবরাহ করবে।

প্রতিস্থাপনযোগ্য, ঘন, উচ্চ-শক্তি, castালাই উপাদান, প্রাক-নিখুঁত ফায়ারব্রিকস, দহন চেম্বারের সামনের স্টিল কাঠামোর চারপাশে সুরক্ষিত করা হবে। পূর্বনির্মাণিত রিফ্র্যাক্টরিগুলি দেখার পোর্টটি স্টিলের স্ট্রাকচারাল শেলের মধ্যে একটি হালকা ওজনের অবাধ্য উপাদান ingালার মাধ্যমে তৈরি করা হয় যা মেরামতের জন্য প্রয়োজন হলে বহিরা থেকে সরানো যেতে পারে। ভিডিও ক্যামেরা অ্যাপারচার গ্রাহকের প্রয়োজনীয়তা অনুসারে অবাধ্য উপাদানগুলি দেখতে পোর্টের পরিবর্তে ব্যবহার করা যেতে পারে।

তিনটি ফ্লু ড্রেনের ক্রস বিভাগগুলি বিজ্ঞপ্তিযুক্ত, প্রতিটিতে একটি এয়ারলক রয়েছে। তিনটি এয়ারলক হ'ল বৃত্তাকার উচ্চ-গ্রেড স্টেইনলেস স্টিল কাঠামো এবং তাদের খাদগুলি জল দিয়ে ঠান্ডা করা হয়। এখানে ফ্লু আস্তরণটি একটি বায়োডেগ্রেডেবল সিরামিক ফাইবার উপাদান।

ইস্পাতের তৈরি কাঠামো:

শেলটি স্ট্রাকচারাল মাইল্ড স্টিল এবং শীট ধাতু দিয়ে তৈরি এবং এটি একটি শক্ত, অ-বিকৃত কাঠামো হিসাবে ডিজাইন করা হয়েছে। চাঙ্গা প্লেটগুলি বার্নার, দর্শন কাচ, থার্মোকলস, চাপ এবং পর্যবেক্ষণের পয়েন্টগুলির জন্য গর্ত সরবরাহ করে। ইস্পাত ফ্রেমের নকশা এটির ব্যবহারের কার্যকারিতা বিবেচনা করা হয়েছে তা নিশ্চিত করা। ডিভাইসের টেকসই প্রকৃতি পরীক্ষার পরিবেশে এর দীর্ঘায়ুতা নিশ্চিত করে।

চুল্লিটি তিনটি অংশে সরবরাহ করা হয় যা সাইটে জমায়েত হতে পারে।

1) ইস্পাত কাজ এবং Castালাই লোহা কাজ সমর্থন

উল্লম্ব পৃষ্ঠটি দহন চেম্বারের কাঠামোর একটি শক্ত castালাই লোহা প্রোফাইলে বল্টেড এবং অপসারণযোগ্য হিসাবে ডিজাইন করা হয়েছে। উল্লম্ব সীমাবদ্ধ ফ্রেমটি সিল করতে ব্যবহৃত ইনলয়েড সিরামিক ফিল উপাদানগুলি গ্রহণ এবং বজায় রাখার জন্য inালাইতে একটি অবকাশ তৈরি হয়, যা চারটি ওয়েজ / রোলার ব্র্যাকেট সমাবেশ দ্বারা সুরক্ষিত থাকে।

2) মোটরযুক্ত চাপ নিয়ন্ত্রিত ড্যাম্পার্স

গ্যাস তিনটি খোলার মাধ্যমে চুল্লির পিছনে উল্লম্ব নালীগুলিতে প্রবেশ করবে এবং তারপরে একটি সাধারণ গ্রাউন্ড ফ্লুতে যাবে। তিনটি এয়ারলক মোটরচালিত এবং দহন চেম্বারে চাপ নিয়ন্ত্রণ করে। এয়ার লকটি জল-শীতল এবং গ্রাহকদের জল সরবরাহ এবং নিকাশী সরবরাহ করা প্রয়োজন।

3 ) দহন সরঞ্জাম

দহন সরঞ্জাম নিম্নলিখিত হিসাবে সরবরাহ করুন:

নমুনা পৃষ্ঠে জ্বলন জন্য 12 গ্যাস বার্নার অগ্রভাগ

12 নমনীয় এয়ার টিউব

12 নমনীয় গ্যাস টিউব

12 ম্যানুয়াল এয়ার প্রজাপতি ভালভ

12 দ্বৈত সংযুক্ত 1 ম অর্ডার তড়িৎ চৌম্বকীয় এবং থ্রোটল ভালভ

12 গ্যাস প্লাগ

12 লোড নিম্নচাপ শূন্য গ্যাসের গভর্নর

3 বৈদ্যুতিক বায়ু / গ্যাস আনুপাতিক উন্মুক্ত প্রধান নিয়ন্ত্রণ ভালভ

স্পার্ক ইগনিশন এবং ইউভি উপাদানগুলির সাথে স্বয়ংক্রিয় গ্যাস বার্নার সুরক্ষা নিয়ন্ত্রণ ডিভাইসের 12 সেট

12 স্পার্ক প্লাগ

12 ইউভি টাইপের শিখা সনাক্তকারী

1 বায়ু চাপ পার্থক্য সুইচ

1 নেতিবাচক চাপ সুইচ

1 অতিরিক্ত চাপের সুইচ

2 গ্যাস চাপ সুইচ

চুলার জন্য 1 বায়ু এবং গ্যাস পাইপলাইন গ্রুপ

1 ম্যানুয়াল গ্যাস শাটফ প্রধান ভালভ

6 টি পাশের প্রতিটি পাশের 6 টি বার্নারের উল্লম্ব মুখগুলি 3 টি অঞ্চল (প্রতিটি অঞ্চলে 4) দ্বারা নিয়ন্ত্রিত হয়

দাহ সরঞ্জাম / ইগনিশন সরঞ্জাম এবং পাইপিংয়ের লেআউটটি আমাদের নিবন্ধিত গ্যাস ইঞ্জিনিয়াররা ইউরোপীয় মান মেনে চলা গ্যাস নিয়মাবলী অনুসারে রেখেছিল। পৃথক বার্নার ফ্লেআউট সিস্টেম, ইউভি ডিভাইস, স্পার্ক ইগনিশন ডিভাইস, ডিফারেনশিয়াল চাপ সুইচ ইন্টারলক ডিভাইস, এয়ার সাপ্লাই প্রেসার সুইচ / সোলোনয়েড ভালভ, উচ্চ এবং নিম্ন গ্যাস চাপ সুইচ, নেতিবাচক চাপ সুইচ, চুল্লি ওভার চাপ চাপ, ডিফারেনশিয়াল চাপ বায়ু চাপ সুইচ, হালকা শুরু সুইচ, এয়ার লক সীমা স্যুইচ এবং শুদ্ধি সিস্টেম

4 ) থার্মোকলস, অবস্থান এবং ডিজাইন সর্বশেষ নিয়ম মেনে চলা

চুল্লির পিছনের প্রাচীরে নয়টি থার্মোকলগুলির অবস্থান নির্দিষ্ট করা হবে। সহায়তার জিনিসপত্রের প্যাকেজিংয়ে, আমরা সরবরাহিত থার্মোকলগুলি সমর্থন করার জন্য উপযুক্ত নিকেল-লোহা অ্যালোয় পাইপ সরবরাহ করব।

5 ) চাপ বিন্দু, অবস্থান এবং নকশা সর্বশেষ নিয়ম সঙ্গে মেনে চলতে

দহন চেম্বারের প্রাচীরের প্রতিটি পাশে দুটি নিকেল-লোহার মিশ্র নলগুলি রাখা হয়েছে, এবং টিউবগুলির প্রান্তটি "টি" আকারে রয়েছে। প্রেসার পয়েন্টগুলি সমস্ত ফিল্ড ওয়্যারিং বৈদ্যুতিন সংকেতের মেরু বদলের সাথে সংযুক্ত করা হবে।

6 ) অক্সিজেন বিশ্লেষক

নির্দিষ্ট নমুনা বিন্দুতে নিকেল-লোহা খাদ পরীক্ষা টিউব এবং আনুষাঙ্গিক অন্তর্ভুক্ত।

7 ) বন্দরগুলি দেখুন

চারটি চুল্লির পিছনের প্রাচীরে অবস্থিত এবং তাপ-প্রতিরোধী গ্লাস, এয়ার কুলিং, সরবরাহ পাইপের সংযোগ এবং স্টেইনলেস স্টিলের তাপের ঝাল নিয়ে গঠিত। এই ভিউপোর্টের বিকল্প হ'ল ক্যামেরা অ্যাপারচার।

8 ) বৈদ্যুতিক কাজ

সমস্ত সোলোনয়েড ভালভ, সুরক্ষা নিয়ন্ত্রণ বাক্স, স্পার্ক প্লাগস, শিখা সনাক্তকারী, ভ্যাকুয়াম এবং ওভারপ্রেশার সুইচ, বৈদ্যুতিক ভালভ এবং সুরক্ষা ইন্টারলক সীমা সুইচগুলি আমাদের ইনস্টলেশন ইঞ্জিনিয়ারদের সাথে ফিল্ড ওয়্যারিং টার্মিনাল জংশন বাক্সের সাথে সংযুক্ত করা হবে।

9 ) প্রযুক্তিগত বিবরণ

3 মিমি 3 মি শ্যাফ্ট চুল্লির জন্য, গ্যাসের চাহিদা প্রতি ঘন্টা প্রায় 260 ঘনমিটার প্রাকৃতিক গ্যাস, তরল পেট্রোলিয়াম গ্যাস প্রতি ঘন্টা 130 ঘনমিটার, এবং সর্বনিম্ন চাপ 21 এমবিবার হয়।

জলের প্রয়োজনীয়তা, স্ট্যান্ডার্ড 15 মিমি লাল তামা পরিবারের ঠান্ডা জলের সরবরাহ, এই তিনটি চাপ নিয়ন্ত্রণের ভালভের প্রতিটি কাছে, চুল্লিটির ওজন প্রায় 12 টন।

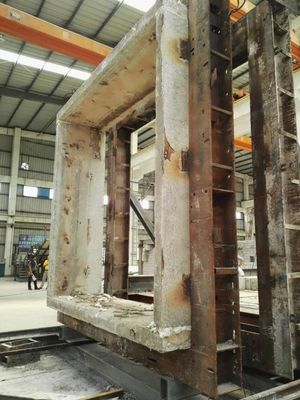

উল্লম্ব পরীক্ষার জন্য অ-লোডিং সীমাবদ্ধ ফ্রেম

অভ্যন্তরীণ মাত্রা 3 মি X 3 মি ওজন - প্রায়। 5 টন (নমুনা ছাড়াই)

1। সংক্ষিপ্ত বিবরণ

সম্পূর্ণ ফ্রেমটি ভবনের ভিতরে ব্রিজ ক্রেনের সাথে চলার জন্য উপযুক্ত। চারটি বেলন বারগুলি দৃ firm় করার জন্য ফ্রেমের বেলে বন্ধনীগুলির সাথে সংযুক্ত এবং দহন চেম্বারে সিল করা হয়েছে।

বাইরের ফ্রেমটি নমনীয় ইস্পাত প্লেটের তৈরি একটি শক্তিশালী ফ্রেম এবং প্রিফ্যাব্রিকেটেড উচ্চ-ঘনত্বের অবাধ্যতা এবং অ্যাঙ্করিংয়ের মাধ্যমে সরাসরি তাপ দ্বারা সুরক্ষিত। এগুলি পৃথকযোগ্য হিসাবে নকশাকৃত করা হয়েছে এবং পরীক্ষার সময় যান্ত্রিক ক্ষতি হয়। এটি একা প্রতিস্থাপন করুন। নমুনা ঠিক করার সুবিধার জন্য ইটের একটি যথাযথভাবে অবস্থিত গর্ত রয়েছে। সীমাবদ্ধ ফ্রেমের অভ্যন্তরীণ আকার 3 মিটার x 3 মিটার।

পুরো ডিভাইসের একটি সমর্থন লেগ রয়েছে যাতে পরীক্ষাগারের যে কোনও জায়গায় ফ্রেম ইনস্টল করা যায়।

চুল্লি নিয়ন্ত্রণ ব্যবস্থা সম্পর্কে আমাদের ওভারভিউ এই স্পেসিফিকেশনটিতে বর্ণিত পূর্ণ-স্কেল ফায়ার-রেটেড নির্মাণ পরীক্ষা চুল্লিটির ক্ষেত্রে প্রযোজ্য, যা এই দুটি চুল্লিগুলির মধ্যে একটি বিকল্প।

আমরা স্বয়ংক্রিয় নিয়ন্ত্রণ এবং ডেটা লগিং, সম্পূর্ণ ম্যানুয়াল নিয়ন্ত্রণ, ভিডিইউ প্রদর্শন এবং একটি সক্ষমতা পরিমাপ সিস্টেম অন্তর্ভুক্ত করি যা সমস্ত সেন্সর ইনপুট চ্যানেলগুলি পৃথকভাবে পরিমাপ করে এবং টার্মিনাল পরীক্ষার ডেটা বিশ্লেষণ সরবরাহ করে।

4 টি রেকর্ডিং পজিশনে ডেটা রেকর্ডিং সিস্টেমে মোট 240 রেকর্ডিং চ্যানেল রয়েছে এবং কে, এন এবং আর টাইপ থার্মোকলস, স্ট্রেইন গেজেস, প্রেসার সেন্সর, ডিসপ্লেসমেন্ট সেন্সর, গ্যাস বিশ্লেষক, লোড সেলে সমস্ত বড় ধরণের ডিসি রূপান্তরকারী থেকে পরিমাপ করতে সক্ষম is এবং চাপ সেন্সর আউটপুট। সর্বাধিক ইনপুট পরিসর কমপক্ষে 5 টি ভিডিসির সমন্বয় করে এবং ইএসডি এবং ওভারভোল্টেজের বিরুদ্ধে সুরক্ষা সরবরাহ করে। পরিমাপ ইনপুট এবং নিয়ন্ত্রণ কম্পিউটারের মধ্যে 3000 ভি ডিসির একটি বিচ্ছিন্ন ভোল্টেজ সরবরাহ করা হয়। পরিমাপ সিস্টেমটি সহজেই এর কার্যকারিতা প্রসারিত করতে পারে।

সমস্ত পরিমাপ চ্যানেলগুলির আউটপুট এক সেকেন্ডে ক্যাপচার করা যায়।

রিয়েল-টাইম ডেটা মনিটরিং রুমে প্রদর্শিত হয় এবং চুল্লিটির পাশেই দ্বিতীয় প্রদর্শন থাকতে পারে তবে এটি এই পর্যায়ে অন্তর্ভুক্ত নয়।

2. হার্ডওয়্যার বর্ণনা

সিস্টেমের কেন্দ্রস্থলটি আইপি 65 ফ্লোর-স্থায়ী সুরক্ষা পর্যন্ত স্তর। এতে চুল্লি নিয়ন্ত্রণের জন্য প্রয়োজনীয় সমস্ত রিলে এবং যুক্তি রয়েছে। সমস্ত বাহ্যিক সংযোগগুলি যথাযথভাবে রেটযুক্ত কেবল গ্রন্থি বা তারের নালীগুলির মাধ্যমে। অভ্যন্তরীণ সুইচগুলি শিল্প স্ট্যান্ডার্ড ডিআইএন রেলের মাধ্যমে ইনস্টল করা হয়, যার মধ্যে 4 টি মেরু রিলে ইনস্টল করা হয়, প্রতিটি তার নিজস্ব সূচক এবং লকআউট সহ। অ্যানালগ সিস্টেম ব্যবহার করে এবং I / O ডিভাইসগুলি স্যুইচ করে মাইক্রোপ্রসেসর ইন্টারফেস সেটআপ সম্পন্ন হয়। আরএস ৪৮৫ স্ট্যান্ডার্ড ইন্টারফেসের মাধ্যমে বাহ্যিক যোগাযোগ। সমস্ত অভ্যন্তরীণ স্যুইচ এবং বাহ্যিক নিয়ন্ত্রণ লাইন শিল্প-মানক 24 ভি বাস্তবায়নের সাথে সম্মতি দেয়। যতক্ষণ গলে যাওয়ার সম্ভাবনা থাকে ততক্ষণ এটি ক্ষুদ্রতর সার্কিট ব্রেকার এবং ফুটো সুরক্ষা ডিভাইসের মাধ্যমে সিস্টেমে ইনস্টল করা থাকে।

3. কম্পিউটার নিয়ন্ত্রণ

চুল্লি তাপমাত্রা এবং চাপ সম্পূর্ণ কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য প্রয়োজনীয় শর্তগুলি RS485 এর মাধ্যমে নিয়ন্ত্রণ ব্যবস্থায় সংযুক্ত রয়েছে।

একটি নিয়ন্ত্রণ কম্পিউটার সরবরাহ করা হবে যা সর্বনিম্ন 256 এমবি গ্রাফিক্স সিস্টেম, 2.66 গিগাহার্টজ প্রসেসর, 2 গিগাবাইট মেমরি এবং 300 গিগাবাইট ফিক্সড ডিস্ক সরবরাহ করতে পারে। অপারেটিং সিস্টেমটি উইন্ডোজ এক্সপি বা ভিস্তা অন্যথায় নির্দিষ্ট না করা হয়।

অপটিক্যাল ইনসুলেটেড আরএস ৪85৫ সংযোগের অর্থ কম্পিউটার এবং নিয়ন্ত্রণ মন্ত্রিপরিষদের মধ্যে কোনও ব্যবহারিক সীমা নেই। এই কম্পিউটারটি ফার্নেসের তাপমাত্রা এবং চাপ, বার্নারের স্থিতি এবং ভালভের অবস্থান সহ নমুনা থার্মোকলস এবং অন্যান্য সেন্সর যেমন ডিফ্লেটেড আউটপুট সহ চুল্লি সম্পর্কিত তথ্য প্রদর্শন করতে ব্যবহৃত হয়।

4. ডুয়াল লগিং সিস্টেম ব্যবহার করে ডেটা লগিং

উপরের কম্পিউটারে ডেটা রেকর্ড করা হয়েছিল এবং পরীক্ষার সময় এটি পরীক্ষার নমুনার কার্যকারিতাটির রিয়েল-টাইম বিশ্লেষণের ডেটা দেখায়। ডিভাইসটি একটি স্ট্যান্ডার্ড কম্পিউটার নেটওয়ার্কে এর স্ক্রিন ডিসপ্লে সম্প্রচার করতে পারে এবং এই নেটওয়ার্কের সাথে সংযুক্ত যে কোনও কম্পিউটার পরীক্ষার তথ্যে লগ ইন করতে পারে। সুবিধাগুলি পরীক্ষাগারে পর্যবেক্ষকদের পরীক্ষার ডেটা সরবরাহ করতে ব্যবহার করা যেতে পারে। সমস্ত রেকর্ড করা তথ্য স্বয়ংক্রিয়ভাবে অন্য কম্পিউটারে সংরক্ষণ করা হয়।

5. ম্যানুয়াল নিয়ন্ত্রণ

চুল্লিটি ম্যানুয়ালি পরিচালিত হতে পারে। সম্পূর্ণ ইগনিশন সিস্টেম কোনওভাবেই নিয়ন্ত্রণ কম্পিউটারের অপারেশনের উপর নির্ভর করে না। ওভেনটি আলোকিত করতে পরিষ্কার স্টার্ট বোতাম টিপুন। আলোর একটি সিরিজ নির্দেশ করে যে পরিষ্কার ক্রমটি সঠিকভাবে এগিয়েছে ressed সমস্ত উপলভ্য বার্নার একবার তাদের পৃথক বার্নার নিয়ন্ত্রণ প্যানেল থেকে প্রিসেট সময়ের জন্য জ্বলিত হয়। যদি এই সময়ের মধ্যে চুল্লি প্রজ্বলিত না হয় তবে সিস্টেমটি আবার সাফ করতে হবে। প্রতিটি জোন এবং এয়ার ব্রেক মোটরের গ্যাস বায়ুর অবস্থান পৃথকভাবে বা মাস্টার কন্ট্রোল সেটের মাধ্যমে সামঞ্জস্য করা যায়। পরীক্ষার সময়, চুল্লিটির সুরক্ষা ইন্টারলকিং ডিভাইসের একটি চেইন দ্বারা পর্যবেক্ষণ করা হয়, যার প্রতিটি তার নিজস্ব সূচক আলো রয়েছে। এই ইন্টারলকগুলি ল্যাচ করা হয়েছে, যাতে ম্যানুয়াল রিসেট ফায়ারিংয়ের ক্রম না হওয়া পর্যন্ত চুল্লি বন্ধ হওয়ার কারণে যে ইন্টারলকটি ধরা পড়ে এবং ধরে রাখা হয়। একই সঙ্গে শব্দ অ্যালার্ম সরঞ্জাম দিয়ে সজ্জিত।

6. পরিমাপ ইন্টারফেস

আমাদের প্রস্তাবিত ডেটা রেকর্ডিং এবং নিয়ন্ত্রণ সিস্টেমটিতে 60-চ্যানেল মডিউলগুলির একটি গ্রুপ রয়েছে যা মোট 240 চ্যানেল গঠন করে constitu প্রতিটি 60-চ্যানেল মডিউলটি তার নিজস্ব শিল্প-নকশাকৃত ঘেরে রাখা হয় যা জংশন বাক্স প্যানেলে পৌঁছানোর জন্য সহজেই আকারযুক্ত। ডিভাইসটি একটি নির্দিষ্ট স্থানে মাউন্ট করা যেতে পারে বা সমর্থন ফ্রেম দ্বারা সরবরাহ করা কাস্টার সহ মোবাইল ডিভাইস হিসাবে সরবরাহ করা যেতে পারে। মডিউলটি কেবল প্রাচীর-মাউন্ট করা সকেটের মাধ্যমে পরিমাপ নেটওয়ার্কে সন্নিবেশ করা হয় যাতে এটি চুল্লিটির চারপাশে ফিট করে।

ল্যাবটিতে অন্যান্য পরীক্ষার জন্য এর ডিভাইসগুলি ব্যবহার করার অনুমতি দেওয়ার জন্য এই পরিমাপের নেটওয়ার্কটি প্রসারিত করা যেতে পারে।

অগ্নি-প্রতিরোধী পরিমাপ ইন্টারফেসটি ডিজমাল ফর্মে সমস্ত ধরণের দহন পরীক্ষা সেন্সরগুলির ডিসি আউটপুট ভোল্টেজকে ডিজিটাল আকারে রূপান্তর করতে ডিজাইন করা হয়েছে যা তারপরে প্রদর্শন এবং স্টোরেজ জন্য কম্পিউটার সিস্টেমে প্রেরণ করা যায়। ডিসি আউটপুট ভোল্টেজ সরবরাহকারী যে কোনও সেন্সর যে কোনও চ্যানেলে সংযুক্ত হতে পারে।

বাহ্যিক প্রতিরোধক বৃদ্ধির সাথে বর্তমান আউটপুট ডিভাইসগুলিও ব্যবহার করা যেতে পারে। কোল্ড জংশন ক্ষতিপূরণ স্ট্যান্ডার্ড এবং বর্ধিত তাপমাত্রা ব্যাপ্তি সহ সমস্ত থার্মোকল প্রকারের জন্য সরবরাহ করা হয়।

এই ডিভাইসগুলিতে ব্যবহৃত এসি-ডিসি রূপান্তরকারীগুলির ডিজাইন একটি উচ্চ-রেজোলিউশন রূপান্তরকারী, যার কম-ফ্রিকোয়েন্সি পরিমাপের জন্য অন্যান্য ডিজাইনের তুলনায় অনেক সুবিধা রয়েছে, বিশেষত স্যাম্পলিং ফ্রিকোয়েন্সিটি যথাযথভাবে নির্বাচন করে বৈদ্যুতিক গোলমাল প্রোগ্রাম করার ক্ষমতা। সংযুক্ত সেন্সর ধরণের রূপান্তর বৈশিষ্ট্য অনুকূল করতে প্রতিটি চ্যানেল স্বতন্ত্রভাবে প্রোগ্রাম করা যেতে পারে।

চ্যানেল সার্কিটটিতে নির্দিষ্ট ধরণের অগ্নি প্রতিরোধক পরীক্ষার উপাদান দ্বারা উত্পাদিত উচ্চ স্ট্যাটিক বিদ্যুত পরিচালনা করার জন্য বিশেষভাবে ডিজাইন করা ইনপুট ফিল্টারও অন্তর্ভুক্ত রয়েছে। স্বয়ংক্রিয় পটভূমি ক্যালিব্রেশন পরিমাপ স্ক্যানগুলির মধ্যে চলে।

ডিভাইসটি একটি অপটিক্যাল বিচ্ছিন্ন আরএস ৪85৫ মাল্টিপয়েন্ট নেটওয়ার্কের মাধ্যমে কম্পিউটার সিস্টেমের সাথে সংযুক্ত এবং 256 টি ডিভাইস কয়েক কিলোমিটারের দূরত্বে একটি বাঁকানো জোড়ের কেবলের একক স্ট্র্যান্ডের মাধ্যমে সংযুক্ত হতে পারে। এই পরিমাপ নেটওয়ার্কের সাথে সংযুক্ত হতে পারে এমন অন্যান্য ধরণের মডিউলও উপলব্ধ। এই ডিভাইসগুলির অন্যান্য বৈশিষ্ট্য রয়েছে যেমন প্রতিটি স্থানে কম ইনপুট চ্যানেল থাকা বা রিলে, সুইচ এবং মোটর সহ ইন্টারফেস।

7. প্রযুক্তিগত স্পেসিফিকেশন
