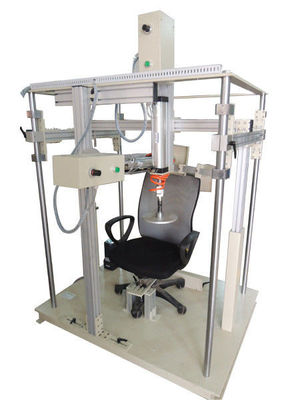

BIFMA 5.1 আসবাবপত্র টেস্টিং যন্ত্রপাতি ব্যাকস্টের স্থায়িত্ব টেস্টিং মেশিন

BIFMA 5.1 আসবাবপত্র টেস্টিং যন্ত্রপাতি ব্যাকস্টের স্থায়িত্ব টেস্টিং মেশিন

এই মেশিনে ক্লিয়ার স্ট্রেস প্রতিরোধে এবং চেয়ারের পিঠের পিছনে পিছনের দিকের বাহু দ্বারা সৃষ্ট পরিধানগুলির ক্ষমতা মূল্যায়ন করা হয়।

প্রযুক্তিগত পরামিতি

i.seat এবং ফিরে স্ট্যাটিক / স্থায়িত্ব পরীক্ষা,

ii.seat সামনে প্রান্ত স্ট্যাটিক পরীক্ষা

iii. ঊর্ধ্বমুখী এবং নিম্নমানের স্ট্যাটিক পরীক্ষা,

iv.arm পার্শ্ব স্ট্যাটিক পরীক্ষা

v.legs এগিয়ে / পাশাপাশি স্ট্যাটিক পরীক্ষা

vi.back প্রভাব পরীক্ষা

vii.seat প্রভাব পরীক্ষা

1. Ukuran ফ্রেম মেসিন: (2700 × 1990 × 2300) মিমি, এক্সট্রুড অ্যালুমিনিয়াম

2. বেকালঙ্কুসাঃ একক ফেজ, এসি ২20 ভি

3. মেমপুনয়াই 6 স্টেসেনজিয়ানিয়াটিউ:

I. আসন এবং ফিরে স্ট্যাটিক / স্থায়িত্ব এবং সীট সামনে প্রান্ত স্ট্যাটিক পরীক্ষক

ক। লোড সেল ক্ষমতা 1000N (অনুভূমিক) এবং 2000N (উল্লম্ব) সঙ্গে বায়ুসংক্রান্ত সিলিন্ডার

খ। 1 অনুভূমিক সিলিন্ডার এবং 1 উল্লম্ব সিলিন্ডার

গ। প্রক্রিয়া - একটি নির্দিষ্ট উল্লম্ব লোড সিটের প্রথম প্রয়োগ করা হয় এবং অনুভূমিক লোডটি প্রয়োগ করার সময় লোড রক্ষণাবেক্ষণ করা হয়। শক্তি 10 ± 2s বা 2 ± 1 গুলি (adjuastable) জন্য রক্ষণাবেক্ষণ করা হবে। এই চক্র গঠন।

ঘ। নিয়মিত লোড দিক (চেয়ার ব্যাকrest 90 °)

ঙ। নিয়মিত উচ্চতা

চ। প্যাড লোড হচ্ছে - সিলিন্ডারের সাথে সংযুক্ত এবং অবাধে pivot করতে পারেন

- আসন লোডিং প্যাড - উল্লম্ব সিলিন্ডার সংযুক্ত (সংযুক্তি পড়ুন)

- ফিরে লোড প্যাড - অনুভূমিক সিলিন্ডার সংযুক্ত (সংযুক্তি পড়ুন)

ছ। ইলেকট্রন্টিক পূর্বনির্ধারিত কাউন্টার (ইপিসি) - 200,000 চক্র পর্যন্ত সিলিন্ডার স্ট্রোক করার জন্য 6 ডিজিট পাল্টা

জ। কম্প্রেশন বায়ু: ± 6 কেজি / মি²

আমি। পিএলসি প্রোগ্রামিং এবং নিরাপত্তা কোড পাওয়া যায়

ঞ। একক ফেজ এসি 220V

ট। গতি: স্থায়ী (10-20 চক্র / মিনিট)

২। Armrest ঊর্ধ্বমুখী এবং নিম্নমানের স্ট্যাটিক পরীক্ষা

ক। 2cylinder গঠিত। উভয় সিলিন্ডার সেট করা যেতে পারে:

- স্থায়ী অনুভূমিক দূরত্ব (1 মিটার পর্যন্ত) সহ উল্লম্ব অবস্থান - বাহু বিশ্রামে উল্লম্ব নিম্নমানের বাহু (900 N পর্যন্ত) এবং প্ল্যাটফর্মের বাইরে চেয়ারটি উত্তোলন করতে।

খ। উচ্চতা 1 মি পর্যন্ত স্থায়ী হয়।

গ। সিলিন্ডার সংযুক্ত প্যাড লোড হচ্ছে: অপসারণযোগ্য, 100 মিমি ব্যাস, 50 মিমি বেধ, 12 মিমি ব্যাসার্ধ গোলাকার প্রান্ত এবং সমতল পৃষ্ঠ।

ঘ। 3 অপারেশন মোড:

- মোড 1: শুধুমাত্র প্রথম সিলিন্ডার পরিচালনা করুন (এক পার্শ্বযুক্ত armrest সঙ্গে চেয়ারের জন্য)

- মোড 2: শুধুমাত্র দ্বিতীয় সিলিন্ডার পরিচালনা করুন (এক পার্শ্বযুক্ত armrest সঙ্গে চেয়ার জন্য)

- মোড 3: একসঙ্গে সিলিন্ডার উভয় পরিচালিত

ঙ। চক্র প্রয়োজন: 10 বার

চ। বাহিনী 10 ± 2 গুলি জন্য রক্ষণাবেক্ষণ করা হবে।

তৃতীয়। Armrest পরিমাপ স্ট্যাটিক লোড পরীক্ষা

ক। অনুভূমিক সিলিন্ডারের সাথে 2 লোডিং প্যাড (100 মিমি ব্যাস) থাকার বিপরীত দিকে ফিক্সড (সংযুক্তি পড়ুন) গঠিত।

খ। সিলিন্ডার উল্লম্ব পোস্ট এবং উচ্চতা স্থায়ী উপর সংশোধন করা হয় (500-1000 মিমি)

গ। সিলিন্ডার এবং লোডিং প্যাড সমাবেশ ২ টি আর্ম বিশ্রাম (মিনি ডিস্ট্যান্স 400 মিমি) এর মধ্যে মাপসই করা যেতে পারে যাতে লোড প্যাডের মাধ্যমে একই সময়ে সাইডওয়ে বাহিনী (সর্বোচ্চ.900N) প্রয়োগ করা যেতে পারে।

ছ। চক্র প্রয়োজন: 10 সময়

জ। বাহিনী 10 ± 2 গুলি জন্য রক্ষণাবেক্ষণ করা হবে।

চতুর্থ। লেগ এগিয়ে / পাশে স্ট্যাটিক পরীক্ষক

ক। অনুভূমিক এবং উল্লম্ব অবস্থান সেট করা যেতে পারে যা 1 সিলিন্ডার গঠিত।

খ। লোড সেল: ক্ষমতা 1000N

গ। উচ্চতা 1 মি পর্যন্ত স্থায়ী হয়

ঘ। সিলিন্ডার সংযুক্ত প্যাড লোড হচ্ছে: 100 মিমি ব্যাস, 50 মিমি বেধ, 12 মিমি ব্যাসার্ধ গোলাকার প্রান্ত এবং সমতল পৃষ্ঠ।

ঙ। জোর আবেদন: 10 বার, 10 ± 2s জন্য রক্ষণাবেক্ষণ।

ভি ব্যাক / আর্ম প্রভাব পরীক্ষক

ক। প্রভাব হাতুড়ি

- বিনামূল্যে পতন জন্য ঝুলন্ত এবং pendotum হাতুড়ি pivoting

উচ্চতা নিয়মিত (300-1000 মিমি)

- নির্মাণ-সংযুক্তি পড়ুন

খ। উচ্চতা পরিমাপ স্কেল

- মেঝে স্থায়ী এবং মোবাইল

- পরিসীমা: 1.5 মি

গ। রাবার মাদুর

- আকার: 1.5 × 1.5 × 0.002 মি

- কঠোরতা: (85 ± 10) আইআরএইচডি আইএসও 7619-2: 2010 অনুযায়ী, অনুমোদিত ল্যাব দ্বারা পরীক্ষা করা

ষষ্ঠ। আসন প্রভাব পরীক্ষক

ক। বায়ুসংক্রান্ত সিলিন্ডার

- রাখা, মুক্তি এবং প্রভাবশালী বাড়াতে

উচ্চতা: মেঝে থেকে 2 মি পর্যন্ত স্থায়ী উচ্চতা

- প্রভাবশালী সংযুক্ত এবং প্রভাব বিস্তার পৃষ্ঠের উপর 300 মিমি উচ্চতা (স্থায়ী) উপর অবাধে পড়া অনুমতি দেয়।

খ। ইমপ্যাক্টর - সংযুক্তি পড়ুন

আমি। আসন এবং ফিরে স্ট্যাটিক / স্থায়িত্ব পরীক্ষা, (বিএস এন 1728: 2012, ধারা 6.4 এবং 6.17)

আ। আসন সামনে প্রান্ত স্ট্যাটিক পরীক্ষা (বিএস এন 1728: 2012, ধারা 6.5)

iii. ঊর্ধ্বমুখী ও নিম্নমানের স্ট্যাটিক পরীক্ষা, (বিএস এন 17২8: 2012, ধারা 6.11 এবং 6.13)

iv.Arm সাইডওয়ে স্ট্যাটিক পরীক্ষা (বিএস এন 1728: 2012, ধারা 6 .10)

v.Legs ফরওয়ার্ড / পার্শ্বযুক্ত স্ট্যাটিক পরীক্ষা (বিএস এন 1728: 2012, ধারা 6.15 এবং 6.16)

vi.Back প্রভাব পরীক্ষা (বিএস এন 1728: 2012, ধারা 6.25)

vii.Seat প্রভাব পরীক্ষা (বিএস এন 1728: 2012, ধারা 6.24)

ক। Stopper 12 মিমি বেধ

খ। পোর্টেবল আর্ম পার্শ্বযুক্ত পরীক্ষক - একাধিক আসন জন্য

- লোড প্যাড 100 মিমি ব্যাস এবং 1 পৃথক লোডিং প্যাড 100 মিমি সঙ্গে সংযুক্ত অতিরিক্ত সিলিন্ডার

- লোডিং প্যাড উভয় বিপরীত দিকে ইস্পাত রড (দৈর্ঘ্য 2 মি) উপর সংশোধন করা হবে।

- 2 লোডিং প্যাডের মধ্যে দূরত্বটি রড বরাবর স্থায়ী হয়।

- আর্ম বিশ্রামে বল প্রয়োগ প্রয়োগ করা হবে রড দ্বারা বাধা দেওয়া হবে না।

গ। Mempunyai I / O পোর্ট প্যাড নিয়ন্ত্রণ প্যানেল bagikemudahanintegrasisistem।

ঘ। পিএলসি প্রোগ্রামের কোডসেসার নিরাপত্তা কোড ডিবেকলকান

সবিস্তার বিবরণী

টেস্টিং স্ট্যান্ডার্ড

• ANSI / BIFMA X5.1-2011 10 টিল্ট মেকানিজম টেস্ট - সাইক্ল আইসি
• ANSI / BIFMA X5.1-2011 15 ব্যাকস্টের স্থায়িত্ব পরীক্ষা - সাইক্লিক - টাইপ I
• ANSI / BIFMA X5.1-2011 16 ব্যাকস্টের স্থায়িত্ব পরীক্ষা - সাইক্লিক - প্রকার II এবং প্রকার III
