আমরা শুধুমাত্র ল্যাব টেস্টিং সরঞ্জাম উত্পাদন
বিক্রয়:
 |
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | SKYLINE |
| সাক্ষ্যদান: | CE |
| মডেল নম্বার: | এসএল 8৩৩ |
| ন্যূনতম চাহিদার পরিমাণ: | 1 একক |
|---|---|
| মূল্য: | negotiated |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের কেস |
| ডেলিভারি সময়: | 10 কার্যদিবস |
| পরিশোধের শর্ত: | টি / টি, এল / সি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম |
| যোগানের ক্ষমতা: | 1 ইউনিট / মাস |
| তাপ মুক্তির জন্য হার পরীক্ষক: | বিমান চলাচলের উপকরণ পরীক্ষা করা | স্ট্যান্ডার্ড: | ASTM E906, FAA এয়ারক্রাফ্ট ম্যাটেরিয়ালস ফায়ার টেস্ট হ্যান্ডবুক, অধ্যায় 5 |
|---|---|---|---|
| তাপ বিকিরণ উৎস: | 4 গ্লোবার গরম করার রড | পরিবেষ্টিত তাপমাত্রা: | 10 ℃ থেকে 35 ℃ |
| মাত্রা: | 760mm (W) x 1850mm x (H) x 850mm (D) | ওজন: | 218 কেজি |
| লক্ষণীয় করা: | এএসটিএম E906 দহন চেম্বার,এফএএ দাহ চেম্বার,এফএএ দহন পরীক্ষক |
||

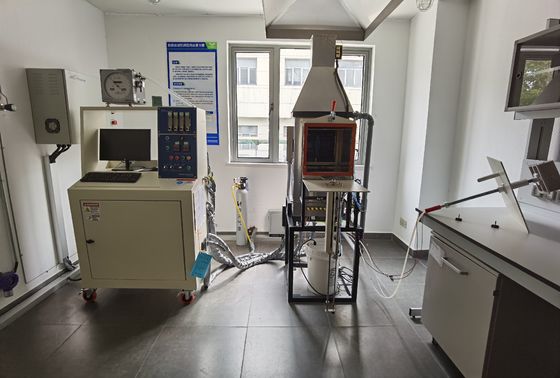

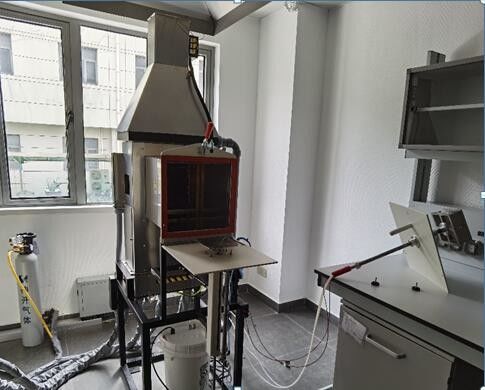

Ⅰ.(ভূমিকা)
এই পরীক্ষকটি বিমানের অভ্যন্তরীণ কেবিনের উপকরণগুলিকে 35 কিলোওয়াট/মি 2 এর তেজস্ক্রিয় তাপ প্রবাহে উন্মুক্ত করতে ব্যবহার করা হয়৷ এটি নির্ধারণ করবে যে উপাদানটি FAR 25.853[a-1] প্রয়োজনীয়তা মেনে চলছে কিনা৷
মার্কিন যুক্তরাষ্ট্রের ফেডারেল এভিয়েশন অ্যাডমিনিস্ট্রেশনের FAA দ্বারা অনুমোদিত OSU তাপ মুক্তির হার পরীক্ষকটি মূলত 1972 সালে ওহাইও স্টেট ইউনিভার্সিটির স্মিথ দ্বারা ডিজাইন করা হয়েছিল এবং পরে অ্যারোনটিক্যাল উপকরণের তাপ মুক্তির হার পরীক্ষা করার জন্য একটি FAA মনোনীত দহন পরীক্ষা যন্ত্র হয়ে ওঠে।পরীক্ষার মানগুলি হল FAR পার্ট 25 পরিশিষ্ট F পার্ট IV, Airbus AITM 2.00৷06, বোয়িং BSS 7322।
মান
FAR পার্ট 25 পরিশিষ্ট F পার্ট IV তেজস্ক্রিয় তাপের সংস্পর্শে আসা কেবিন সামগ্রী থেকে তাপ মুক্তির হার নির্ধারণ করার জন্য পরীক্ষা পদ্ধতি।
FAA এয়ারক্রাফট ম্যাটেরিয়ালস ফায়ার টেস্ট হ্যান্ডবুক, অধ্যায় 5;
BSS 7322 ওহিও স্টেট ইউনিভার্সিটি ক্যালোরিমিটার হিট রিলিজ, বোয়িং স্পেসিফিকেশন সাপোর্ট স্ট্যান্ডার্ড নির্ধারণ।
AITM 2.0006 Airbus টেস্ট পদ্ধতি তাপ মুক্তি এবং বিমানের উপাদানের তাপ মুক্তির হার নির্ধারণ।
উপাদান এবং পণ্যের জন্য তাপ এবং দৃশ্যমান ধোঁয়া প্রকাশের হারের জন্য ASTM E906 স্ট্যান্ডার্ড টেস্ট পদ্ধতি।
Ⅱ.(পণ্যের কনফিগারেশন)
A. প্রধান ইউনিট
1. OSU প্রধান ইউনিট (1 সেট)
2. এয়ার ডিস্ট্রিবিউশন সিস্টেম (1 সেট)
খ. আনুষাঙ্গিক
1. কন্ট্রোল ইউনিট (1 সেট)
2. কম্পিউটার সিস্টেম (1 সেট)
Ⅲ.(স্পেসিফিকেশন)
A. প্রধান ইউনিট
1. OSU প্রধান ইউনিট (1 সেট)
1) যন্ত্রপাতির মাত্রা: 760mm (W) x 1850mm x (H) x 850mm (D)
2) টেস্ট চেম্বার
- উজ্জ্বল তাপের উৎস এবং নিশ্চিত করুন যে তাপ প্রবাহের ঘনত্ব 35±0.5kW/m2
- এটি নির্ধারণ করবে যে উপাদানটি FAR 25.853 প্রয়োজনীয়তা মেনে চলে কিনা
- চারটি সিলিকন কার্বাইড উপাদান LL 508mm বাই 16mm সহ নামমাত্র প্রতিরোধের 1.4 Ohms ক্ষয় প্রতিরোধী স্টেইনলেস স্টীল হাউজিং সহ তাপের উত্স হিসাবে
- স্টেইনলেস স্টিল থেকে তৈরি একটি প্রতিফলক উপাদানগুলির পিছনে অবস্থিত
- উপাদানগুলির সামনে, স্টেইনলেস স্টিল দিয়ে তৈরি একটি কাটা হীরার আকৃতির মুখোশ, এটি 151 × 151 মিমি উল্লম্ব নমুনা দ্বারা দখলকৃত অঞ্চলের উপর অভিন্ন তাপ প্রবাহের ঘনত্ব প্রদান করে
- 5.5kVA তে ডুয়াল 110VAC ট্রান্সফরমারগুলি উপরের এবং নীচের উপাদান জোড়ার পৃথক নিয়ন্ত্রণের জন্য সরবরাহ করা হয়েছে
- উপরের পাইলট এবং ক্রমাঙ্কন বার্নারের আলোর জন্য ওয়ান্ড সমাবেশ
- তাপ প্রবাহ অভিন্নতা সামঞ্জস্যের জন্য ডুয়াল গ্লোবাল পাওয়ার কন্ট্রোলার
- উপরের পাইলট এবং নিম্ন পাইলট (স্পার্ক ইগনিশন সহ) এবং ক্রমাঙ্কন মিথেন গ্যাস বার্নার
- তাপ মুক্তির হার পরিমাপের জন্য থার্মোপাইল, চিমনিতে পাঁচটি গরম থার্মোকল জংশন এবং বায়ু চেম্বারে পাঁচটি ঠান্ডা থার্মোকল জংশন সহ
3) নমুনা ধারক (1 সেট)
- দুই নমুনা ধারক
- প্রতিটি নমুনা ধারক স্টেইনলেস স্টীল থেকে গড়া হয়
2. বায়ু বিতরণ ব্যবস্থা (1 সেট)
- বাতাসের তাপমাত্রা 21-24 ℃ হতে হবে
- 0.043m এর প্রবাহ হারে বায়ু3/সেকেন্ড বা তার বেশি
- বর্গাকার-প্রান্তের বৃত্তাকার প্লেট ছিদ্র 0.5±0.1 মিমি
- 38±1 মিমি ব্যাস সহ একটি বৃত্তাকার পাইপে অবস্থিত
- পিরামিডাল অংশের গোড়ায় বায়ু সরবরাহের বহুগুণে 48টি সমানভাবে স্পেস হোল থাকতে হবে
খ. আনুষাঙ্গিক
1. কন্ট্রোল ইউনিট (1 সেট)
- ক্রমাঙ্কন প্রবাহ হার নিয়ন্ত্রণ
- নিম্ন বার্নার ইগনিশন
- ক্রমাঙ্কন তাপ প্রবাহ : ক্রমাঙ্কন তাপ ফ্লাক্সমিটার হল দুটি জল শীতল তাপ প্রবাহ সেন্সর যা কেন্দ্রে এবং প্রতিটি কোণে তাপ প্রবাহের ঘনত্ব পরিমাপ করার জন্য সরবরাহ করা হয়
2. কম্পিউটার সিস্টেম (1 সেট)
- CPU: পেন্টিয়াম 4 3.0 GHz বা তার বেশি
- RAM: 512MB বা তার বেশি
- HDD: 80GB বা তার বেশি
- মনিটর: 17“LCD বা তার বেশি
- প্রিন্টার: লেজার জেট
- সফ্টওয়্যার: Windows XP বা আরও বেশি
IV কর্মক্ষমতা বৈশিষ্ট্য:
1. স্টেইনলেস স্টীল দহন পরীক্ষা চেম্বার উচ্চ তাপমাত্রা গ্লাস পর্যবেক্ষণ উইন্ডো সঙ্গে;
2. তাপ বিকিরণ উৎস হল 4টি গ্লোবার হিটিং রড, যা 35KW/M2 তাপ বিকিরণ প্রবাহ প্রদান করতে পারে।
3. দুটি স্বাধীন পিআইডি তাপমাত্রা নিয়ন্ত্রক গরম তাপমাত্রা নিয়ন্ত্রণের জন্য ব্যবহার করা হয়।
4. সম্পূর্ণরূপে স্বয়ংক্রিয় বায়ুসংক্রান্ত নমুনা চালনা ডিভাইস এবং দরজা ডিভাইস রক্ষা করে সজ্জিত;
5. উপরের বার্নার এবং চলমান নিম্ন বার্নার দিয়ে সজ্জিত;
6. রটার ফ্লোমিটার উপরের এবং নিম্ন বার্নারের গ্যাস প্রবাহ হার সামঞ্জস্য করতে ব্যবহার করা যেতে পারে।
7. চলমান টি-টাইপ ক্রমাঙ্কন বার্নার ডিভাইস এবং প্রবাহ নিয়ামক দিয়ে সজ্জিত;
8. ভর প্রবাহ নিয়ন্ত্রক থার্মোপাইল তাপমাত্রা ক্রমাঙ্কন স্বয়ংক্রিয়ভাবে প্রয়োগ করা হয়.
9. জল-ঠাণ্ডা তাপ প্রবাহ মিটারটি আগুনের পৃষ্ঠের তাপ বিকিরণ প্রবাহ পরিমাপ করতে কুলিং মোড দিয়ে সজ্জিত।
10. বায়ু তাপমাত্রা নিয়ন্ত্রণ ডিভাইস পরীক্ষা চেম্বারের জন্য ধ্রুবক তাপমাত্রা এবং প্রবাহ বায়ু সরবরাহ করতে পারে।
11. অরিফিস ফ্লোমিটারটি পরীক্ষার বিনে প্রবেশ করা প্রবাহের চাপ পরিমাপ করতে ব্যবহৃত হয়।
12. ডেটা অধিগ্রহণ সিস্টেম এবং তাপ রিলিজ মান পরীক্ষা সফ্টওয়্যার দিয়ে সজ্জিত.
ভি.(মন্তব্য)
1. ওয়ারেন্টি: এক বছর
2. ইঞ্জিনিয়ার দ্বারা ইনস্টলেশন এবং প্রশিক্ষণ
3. ম্যানুয়াল এবং সফ্টওয়্যার ম্যানুয়াল
4. ইউটিলিটি: শেষ-ব্যবহারকারী দ্বারা সরবরাহ করা হবে
ভিআমি.ইনস্টলেশন প্রয়োজনীয়তা
ইনস্টলেশন শর্তাবলী
2.1 ইনডোর ইনস্টলেশন, আকার 760mm*1850mm*850mm
2.2 পাওয়ার সাপ্লাই: 220V60A;
2.3 গ্যাস: মিথেন, বিশুদ্ধতা 99% বা তার বেশি;
2.4 সহায়ক গ্যাস: ধ্রুব তাপমাত্রা এবং ধ্রুবক প্রবাহ গ্যাস;
নমুনা ইনস্টল কিভাবে দেখানো ভিডিও পর্যালোচনা করতে নীচের লিঙ্কে ক্লিক করুন
https://youtu.be/FFNmyXmYtJM
নমুনা পুশার কিভাবে ইনস্টল করবেন
https://youtu.be/FqhM6OvhjsE
তাপ মুক্তির হার কি?
হিট রিলিজ রেট (HRR) হলযে হারে আগুন শক্তি প্রকাশ করে- এটি শক্তি হিসাবেও পরিচিত।এইচআরআরকে ওয়াটস (ডব্লিউ) এর এককে পরিমাপ করা হয়, যা একটি আন্তর্জাতিক সিস্টেম ইউনিট প্রতি সেকেন্ডে এক জুলের সমান
