এসবিআই বিল্ডিং পণ্য একক বার্নিং আইটেম বিল্ডিং উপকরণ ফ্ল্যামেবিলিটি পরীক্ষক / ডিভাইস EN13823

এসবিআই বিল্ডিং পণ্য একক বার্নিং আইটেম জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম / ডিভাইস EN13823


আবেদন

এটি সিঙ্গেল বার্নিং আইটেম (এসবিআই) বিল্ডিং উপকরণ / পণ্যগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য উপযুক্ত।

বৈশিষ্ট্য

1. মেশিনের মূল অংশ আমদানিকৃত উপাদান: যেমন কার্বন ডাই অক্সাইড, অক্সিজেন বিশ্লেষণ সরঞ্জাম।

2. অপারেটিং ইন্টারফেস শৈলী এবং কর্মক্ষমতা ইউনাইটেড কিংডম FTT এর সমতুল্য, কিছু কর্মক্ষমতা ভাল।

3. সহজ রক্ষণাবেক্ষণ, দ্রুত, দেরী অংশ প্রতিস্থাপন FTT ন্যূনতম 50% থেকে 70% কম, কোন রক্ষণাবেক্ষণ সমস্যা হবে না।

4. আমদানি সমন্বিত নিয়ন্ত্রণ মন্ত্রিসভা সঙ্গে.

প্রযুক্তিগত পরামিতি

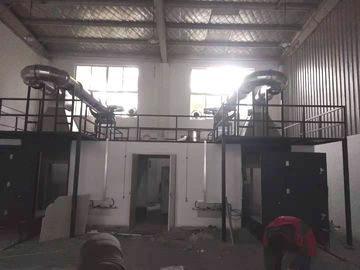

1. রচনা: এই পরীক্ষার সরঞ্জামগুলির মধ্যে রয়েছে দহন পরীক্ষাগার, নিয়ন্ত্রণ কক্ষ, 2টি ছোট গাড়ি, নিষ্কাশন পাইপ, ফিক্সড ফ্রেম, ফ্লু গ্যাস সংগ্রহের সিস্টেম, সমন্বিত পরিমাপ সিস্টেম ডিভাইস, ডেটা সংগ্রহ এবং বিশ্লেষণ ডিভাইস, গ্যাস সরবরাহ নিয়ন্ত্রণ ডিভাইস।

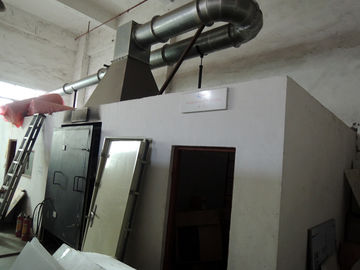

2. দহন চেম্বার: দীর্ঘ (3.0 ± 0.2) m × প্রস্থ (3.0 ± 0.2) m × উচ্চ (2.4 ± 0.1) মি।

3. স্টেইনলেস স্টীল প্লেট এবং ক্যালসিয়াম সিলিকেট বোর্ড A1 প্লেট সহ স্ট্যান্ডার্ড কম্বাশন চেম্বার, টেস্ট ফার্নেস স্থানীয়ভাবে ইনস্টল করা উচিত;

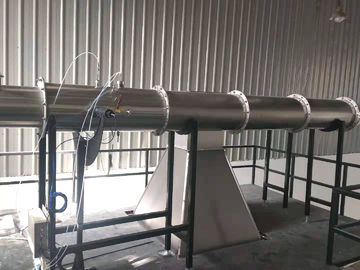

4. ঘরের শীর্ষে একটি সংগ্রহকারী হুড এবং একটি ধোঁয়া পাইপ রয়েছে যা নমুনা পাইপিংকে সংযুক্ত করে।পরীক্ষার সময় নমুনার দহন তাপ মুক্তি এবং দহন পণ্য নিষ্কাশন পাইপ থেকে নিষ্কাশন করা হয়।

5. একটি প্রাচীর উপর দহন চেম্বার একটি খোলার সেট আপ, ছোট কার্ট প্রবেশ করা সহজ, ট্রলি বায়ু স্বাভাবিকভাবেই স্থান বাইরে;উল্লম্ব পরীক্ষা প্লেটের সামনের সারফেসের দুই পাশে দুই পাশের পর্যবেক্ষণ জানালায় খোলা ছিল।

6. ইগনিশন উত্স, 31KW প্রোপেন ডান কোণ স্যান্ডবক্স বার্নারের উল্লম্ব কোণে ট্রলিতে স্থাপন করা হয়েছে (পার্শ্বের দৈর্ঘ্য 250MM উচ্চ 80MM)।

7. কার্টের অবস্থান হল কার্টের পিছনে কার্টের খোলার জায়গাটি দহন চেম্বারের প্রাচীরের খোলাগুলি বন্ধ করার জন্য।দহন চেম্বারের মেঝে বরাবর বায়ুপ্রবাহকে সমানভাবে বিতরণ করতে, ট্রলির নীচে বায়ু খাঁড়িতে একটি ছিদ্রযুক্ত প্লেট (ছিদ্রযুক্ত) সাজানো হয় ব্যাস 8 মিমি, খোলা এলাকা মোট এলাকার 60%)।

8. সামঞ্জস্যযোগ্য গভর্নেন্স ফিক্সচারের সাথে, নমুনাগুলি লোড করা এবং আনলোড করা খুব সুবিধাজনক।

9. স্যান্ডবক্স বার্নার: একটি ট্রলির মেঝেতে (প্রধান বার্নার), অন্যটি ফ্রেমের কলামে স্থির, স্যান্ডবক্স বার্নারের মাধ্যমে প্রোপেন গ্যাস এবং 30.7 ± 2.0kW তাপ উত্পাদন করে।

অক্সিজেন পরিমাপ

রেকর্ড ডেটা অধিগ্রহণ সিস্টেম অক্সিজেন ঘনত্ব, কার্বন মনোক্সাইড ঘনত্ব, তাপমাত্রা, ধোঁয়ার ঘনত্ব, তাপ মুক্তির হার, ভর ক্ষতির হার ইত্যাদি সংগ্রহ করতে পারে, সংরক্ষণ করা যেতে পারে।

SBI.pdf

পরীক্ষার নীতি
দুটি উল্লম্ব কোণযুক্ত উল্লম্ব ডানা সমন্বিত একটি নমুনা ডান কোণের নীচে প্রধান বার্নার দ্বারা উত্পাদিত শিখার সংস্পর্শে আসে, শিখাটি প্রোপেন গ্যাসের দহন দ্বারা উত্পাদিত হয়, প্রোপেন গ্যাস স্যান্ডবক্স বার্নারের মধ্য দিয়ে যায় এবং উত্পাদন করে (30.7 ± 2.0) কিলোওয়াট তাপ উৎপাদন।

নমুনার জ্বলন কর্মক্ষমতা 20 মিনিটের সম্পূর্ণ পরীক্ষা পদ্ধতি দ্বারা মূল্যায়ন করা হয়েছিল।পারফরম্যান্সের পরামিতিগুলির মধ্যে রয়েছে: তাপ মুক্তি, ধোঁয়া উত্পাদন, শিখা প্রচার এবং জ্বলন্ত ফোঁটা এবং কণা পদার্থ।

প্রধান বার্নারটি জ্বালানোর আগে, নমুনা থেকে অক্সিলিয়ারি বার্নার রিমোট ব্যবহার করে অল্প সময়ের জন্য বার্নারটির তাপ আউটপুট এবং ধোঁয়া তৈরি করা উচিত।

কিছু পরামিতি স্বয়ংক্রিয়ভাবে পরিমাপ করা যেতে পারে, অন্যগুলি চাক্ষুষ পরিদর্শন দ্বারা প্রাপ্ত করা যেতে পারে।ধোঁয়া পাইপ তাপমাত্রা পরিমাপ করার জন্য একটি সেন্সর দিয়ে সজ্জিত করা হয়, হালকা ক্ষয়, O2 এবং CO2 এর মোল ভগ্নাংশ এবং পাইপলাইনে বায়ুপ্রবাহ।এই মানগুলি স্বয়ংক্রিয়ভাবে রেকর্ড করা হয় এবং ভলিউমেট্রিক প্রবাহ হার, তাপ মুক্তির হার (HRR) এবং ধোঁয়ার হার (SPR) গণনা করতে ব্যবহৃত হয়।

একটি চাক্ষুষ পদ্ধতি ব্যবহার করে শিখা এবং কণা পদার্থের তির্যক প্রচার এবং জ্বলন পরিমাপ করা যেতে পারে।
