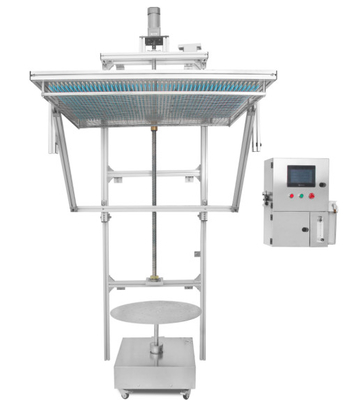

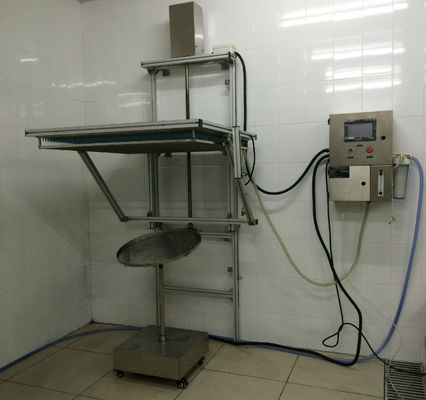

ওয়াল-মাউন্ট করা স্টেইনলেস স্টিল এনভায়রনমেন্টাল টেস্ট চেম্বার / IPX1, X2 টেস্টের জন্য উল্লম্ব ড্রিপ টেস্টার

পরিবেশগত পরীক্ষার চেম্বারের আবেদন

এই সরঞ্জামের প্রধান কাজ হল বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, ল্যাম্প, বৈদ্যুতিক ক্যাবিনেট, বৈদ্যুতিক উপাদান, অটোমোবাইল, মোটরসাইকেল এবং তাদের উপাদান এবং অংশগুলির মতো পণ্যগুলির জন্য সিমুলেটেড ড্রিপিং আবহাওয়ার শর্তে পণ্যগুলির শারীরিক এবং অন্যান্য সম্পর্কিত কার্যকারিতা পরীক্ষা করা।পরীক্ষার পরে, পরীক্ষার মাধ্যমে পণ্যের নকশা, উন্নতি, পরীক্ষা এবং কারখানা পরিদর্শনের সুবিধার্থে পণ্যের কার্যকারিতা প্রয়োজনীয়তা পূরণ করে কিনা তা নির্ধারণ করতে।

মান

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 রাস্তার যানবাহন

বৈশিষ্ট্য

1. এটি IPX1 এবং IPX2 এর জলরোধী গ্রেড পরীক্ষার জন্য প্রযোজ্য।

2. কলাম গঠন, সরঞ্জাম স্থিতিশীল অপারেশন;প্রধান ফ্রেমটি সামগ্রিকভাবে প্যাকেজ করা যেতে পারে, যা পরিবহনের জন্য সুবিধাজনক এবং সাইটে ইনস্টলেশনের সময় বাঁচায়।

3. সরঞ্জামের ফ্রেমটি উচ্চ-মানের অ্যালুমিনিয়াম খাদ দিয়ে তৈরি, এবং নমুনা টার্নটেবলটি SUS304 # স্টেইনলেস স্টীল প্লেট দিয়ে তৈরি করা হয়েছে যাতে দীর্ঘ ব্যবহারের পরে কোনও মরিচা না পড়ে।

4. রেইনড্রপ প্লেট: ভ্যাকুয়াম ডিজাইন, উচ্চ মরিচা প্রুফ স্টেইনলেস স্টীল দিয়ে তৈরি, টেকসই।

5. রেইনড্রপ প্লেট উত্তোলন: রেইনড্রপ প্লেট নিয়ন্ত্রণ করতে উচ্চ-মানের বৈদ্যুতিক উত্তোলন ব্যবহার করা হয়, যা আলতো করে তোলা যায়।

6. অগ্রভাগ যোগাযোগ অবস্থান পিতল tapered নকশা, যা দ্রুত সুই প্রতিস্থাপন করতে পারেন;একটি স্টেইনলেস স্টীল জাল প্রতিরক্ষামূলক কভার সুই অধীনে ইনস্টল করা হয় কার্যকরভাবে পরীক্ষা অপারেটরের মাথা দুর্ঘটনাক্রমে পরীক্ষা সুই স্পর্শ থেকে প্রতিরোধ করা হয়.

7. ড্রিপ প্রবাহ: ফ্লোমিটার একটি নিয়ন্ত্রক ভালভ দিয়ে সজ্জিত, যা ম্যানুয়ালি এবং সঠিকভাবে সামঞ্জস্য করা যেতে পারে।

8. রেইন ড্রিপ প্যানেলটি স্বয়ংক্রিয়ভাবে উত্থাপিত এবং নামানো যেতে পারে এবং অগ্রভাগটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে যখন এটি পরীক্ষিত বস্তুর সর্বোচ্চ বিন্দু থেকে 200 মিমি (ফটোইলেকট্রিক সুইচ দ্বারা সনাক্ত করা হয়েছে)।

9. এটি সংকুচিত বায়ু শুকানোর ফাংশন আছে.পরীক্ষা শেষ হওয়ার পরে, দীর্ঘ সময়ের পুকুর এবং স্কেলিং এর কারণে পিনহোল ব্লক হওয়া এড়াতে ড্রিপ বক্সের অতিরিক্ত জল অপসারণ করা যেতে পারে।

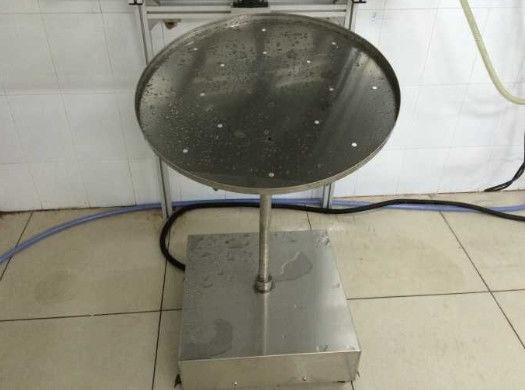

10. নমুনা পর্যায় একটি স্টেপিং মোটর ব্যবহার করে, এবং ঘূর্ণন গতি এবং মান কোণ সঠিকভাবে টাচ স্ক্রিনে সেট করা যেতে পারে।IPX1 মান 1r/মিনিট গতির প্রয়োজন;এটি স্বয়ংক্রিয়ভাবে IPX2 কোণ পরীক্ষার প্রয়োজনীয়তা সম্পূর্ণ করতে পারে: চারটি অবস্থান যথাক্রমে 2.5 মিনিটের জন্য বৃষ্টিপাত করে।

11. টার্নটেবল একটি নমুনা পাওয়ার সকেট (AC220,10A) দিয়ে সজ্জিত।নমুনা পাওয়ারের পাওয়ার অন এবং পাওয়ার অফ টাইম প্রোগ্রামের মাধ্যমে নিয়ন্ত্রণ করা যেতে পারে: পাওয়ার অফ (0-999 মিনিট) - পাওয়ার অন (0-999 মিনিট) - পাওয়ার অফ (0-999 মিনিট), যা পাওয়ার অন এবং এর ক্ষেত্রে প্রযোজ্য পরীক্ষার সময় নমুনার পাওয়ার বন্ধ করুন।

12. মূল নিয়ন্ত্রণ উপাদান হল 7-ইঞ্চি টাচ স্ক্রিন + প্যানাসনিক পিএলসি;বৈদ্যুতিক উপাদানগুলি আমদানি করা ব্র্যান্ড যেমন এলএস এবং ওমরন;ওয়্যারিং প্রক্রিয়াটি জাতীয় মানগুলির প্রয়োজনীয়তা পূরণ করবে, বৈদ্যুতিক বোর্ডের বিন্যাস যুক্তিসঙ্গত হবে, তারের দৃঢ় হতে হবে, এবং চিহ্নগুলি পরিষ্কার হতে হবে।

13. সুবিধাজনক আন্দোলন এবং স্থিরকরণের জন্য সরঞ্জামের বেস 4 টি চলমান ব্যান্ড ব্রেক কাস্টার দিয়ে সজ্জিত।

কার্যকরী পরামিতি

প্রধান কনফিগারেশন

র্যাক অ্যালুমিনিয়াম প্রোফাইল
রেল SU304 # স্টেইনলেস স্টীল
বৈদ্যুতিক উত্তোলন AC220V
ভ্যাকুয়াম ড্রিপ বোর্ড SU304 # স্টেইনলেস স্টীল তৈরি
টার্নটেবল SU304 # স্টেইনলেস স্টীল তৈরি
ড্রিপ সুই ধারক পিতল উপাদান
ড্রিপ সুই Φ0.4mmSU304 # স্টেইনলেস স্টীল
পিএলসি কন্ট্রোলার
7-ইঞ্চি টাচ স্ক্রিনের রঙ
টার্নটেবল স্টেপার মোটর
ফুটো সুইচ 20A, 2P
কম ভোল্টেজ বৈদ্যুতিক /
রিলে DC24V
বিদ্যুৎ সরবরাহ 24V, 50W স্যুইচিং
গ্লাস প্যানেল ফ্লোমিটার LZT-15
ফিল্টার 10-ইঞ্চি একক-মঞ্চ জল পরিশোধক
পাইপ ফিটিং PVC + SU304 # স্টেইনলেস স্টীল
সুই অগ্রভাগ সুই SU304 # স্টেইনলেস স্টীল
