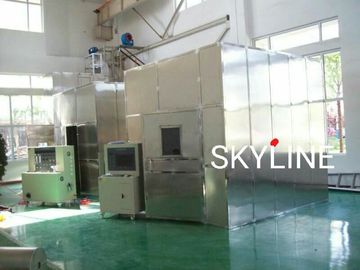

IEC61034 পুতুল এবং তারের স্টিলের গঠন দহন চেম্বারের সাথে স্মোক ঘনত্ব পরীক্ষক

বর্ণনা

IEC61034-1~2 অনুসারে, নির্দিষ্ট অবস্থার অধীনে কেবল বা অপটিক্যাল তারের ধোঁয়ার ঘনত্ব নির্ধারণের জন্য "পরীক্ষা ডিভাইস" এর প্রথম অংশ এবং "পরীক্ষার পদক্ষেপ এবং প্রয়োজনীয়তা" এর দ্বিতীয় অংশ।ধোঁয়ার ঘনত্ব নির্ধারণ করা তারের বা তারের জ্বলন বৈশিষ্ট্যের মূল্যায়নের একটি গুরুত্বপূর্ণ দিক, যা কর্মীদের সরিয়ে নেওয়া এবং অগ্নি নির্বাপণের নৈকট্য নির্ধারণের সাথে সম্পর্কিত।এই যন্ত্রটি প্রধানত নির্দিষ্ট পরিস্থিতিতে তারের এবং অপটিক্যাল তারের ধোঁয়ার ঘনত্ব নির্ধারণ করতে এবং ধোঁয়ার ঘনত্ব যাচাই করতে ব্যবহৃত হয়।শিখা বার্ন বা অগ্নিবিহীন দহনের অবস্থার অধীনে, ট্রান্সমিট্যান্স নির্দিষ্ট পরিস্থিতিতে বিভিন্ন তার বা তারের তুলনা করার উপায় হিসাবে ব্যবহৃত হয়।

বৈশিষ্ট্য

এই যন্ত্রটি যান্ত্রিক, অপটিক্যাল এবং ইলেকট্রনিক দক্ষতার তিনটি দিক সম্পর্কিত।এটি একটি যান্ত্রিক এবং বৈদ্যুতিক একীকরণ পণ্য।এটিতে যুক্তিসঙ্গত কাঠামো, স্থিতিশীল কর্মক্ষমতা এবং সহজ অপারেশনের সুবিধা রয়েছে।উইন্ডোজ এক্সপি অপারেশন ইন্টারফেস, ল্যাব ভিউ স্টাইল এবং নিখুঁত নিরাপত্তা ব্যবস্থা।রিয়েল-টাইম ডিসপ্লে পরিমাপের ফলাফলের পরীক্ষার সময় এবং গতিশীলভাবে একটি নিখুঁত বক্ররেখা আঁকুন (প্রদর্শন হার এবং সময় বক্ররেখার মাধ্যমে), ডেটা স্থায়ীভাবে সংরক্ষণ করা যেতে পারে, আউটপুট পড়তে এবং মুদ্রণ করতে পারে, সরাসরি প্রতিবেদনটি মুদ্রণ করতে পারে।

পরিমাপ সফ্টওয়্যার: ধোঁয়া এবং আলোর ঘনত্ব, নির্দিষ্ট অপটিক্যাল ঘনত্ব, ধূমপানের হার, সর্বাধিক ধূমপানের হার এবং গড় ধোঁয়ার ঘনত্বের মূল ডেটা WINDOWS XP+VB6.0 অপারেশন ইন্টারফেসে পরীক্ষা করা যেতে পারে।এটিতে ক্রমাঙ্কন, সম্পাদনা, পরীক্ষা, পরামিতি সমন্বয় এবং আরও অনেক কিছুর অপারেটিং ইন্টারফেস রয়েছে।প্রোগ্রামটি কম্পিউটার স্বয়ংক্রিয় নিয়ন্ত্রণ, সংগ্রহ, রেকর্ডিং এবং ফলাফল নিষ্পত্তি ব্যবহার করে।চিত্র 1, চিত্র 2 দেখুন

চিত্র 1: হালকা ট্রান্সমিট্যান্স কার্ভ চার্ট

চিত্র 2: পরীক্ষার ফলাফল রিপোর্ট ফর্ম

নীতি

নির্দিষ্ট পরিস্থিতিতে কেবল বা অপটিক্যাল কেবলের ধোঁয়ার ঘনত্বের জন্য আলোর পরিমাপ ব্যবস্থা আলোর উত্স, সিলিকন ফটোসেল, আলোর উত্স রিসিভার এবং কম্পিউটার সিস্টেমের সমন্বয়ে গঠিত।আলোর উত্স দ্বারা উত্পন্ন আলো 3M * 3M * 3M এর ধোঁয়া ঘনত্ব পরীক্ষাগারের মধ্য দিয়ে যায়, আলোর উত্সের বিপরীতে দেওয়ালে 1.5m + 0.1M ব্যাস সহ একটি অভিন্ন মরীচি তৈরি করে।রশ্মির কেন্দ্রে স্থাপিত ফটোসেল আলোর উৎস থেকে বিমের তীব্রতা সনাক্ত করে।যখন তারের দহনের কারণে দহন চেম্বার প্রচুর ধোঁয়া তৈরি করে, ফোটোইলেকট্রিক শোষণের ধোঁয়া, সিলিকন ফটোসেল মরীচির তীব্রতা অর্জন করে ডেটা প্রক্রিয়াকরণের জন্য কম্পিউটার সিস্টেম দ্বারা দুর্বল হয়ে যায়, আমরা রৈখিক সহ প্রাথমিক 100% আপেক্ষিক গণনা করতে পারি। প্রতিক্রিয়া আলো প্রেরণ।

দহন চেম্বারের নকশা, গ্রাহকদের জন্য দুটি উপায় বেছে নেওয়ার জন্য: প্রথমটি ইটের প্রাচীর ব্যবহার করে, আমাদের কোম্পানি ডিজাইন স্কিম প্রদান করে, নির্মাণ সাইটের গাইড করার জন্য পেশাদার প্রকৌশলী পাঠায়;উপযুক্ত উপাদান সঙ্গে দ্বিতীয় কোণ লোহা বন্ধনী এবং সমগ্র ঘনক দহন চেম্বারের উপর সংশোধন করা হয়.

সরঞ্জাম রচনা

পুরো যন্ত্রটি ক্লোজড টেস্ট বক্স, ফটোমিটার মাপার সিস্টেম, অ্যালকোহল ডিস্ক, দহন সিস্টেম, ইগনিটার, টেস্ট বক্স, তারের বন্ধনী, তাপমাত্রা পরিমাপের যন্ত্র এবং ধোঁয়ার ঘনত্ব পরীক্ষার সফ্টওয়্যার দ্বারা গঠিত।সার্কিটটি উচ্চ প্রযুক্তির সামগ্রী এবং স্থিতিশীল কর্মক্ষমতা সহ একক চিপ মাইক্রোকম্পিউটার দ্বারা তৈরি করা হয়েছে।এই যন্ত্রটি সমস্ত তারের জন্য উপযুক্ত।এটি ব্যাপকভাবে তারের এবং তারের শিল্প এবং গবেষণা এবং পরীক্ষা ইউনিট উত্পাদন উদ্ভিদ দ্বারা ব্যবহৃত হয়।টেস্ট বক্স হল একটি টেস্ট কিউব যার আয়তন 27m3।

বিস্তারিত প্রযুক্তিগত পরামিতি

5. অন্যান্য পরামিতি এবং ভূমিকা

কসামনের দরজাটি জানালা এবং অস্বচ্ছ দৃষ্টি দিয়ে সজ্জিত যা পরিদর্শন কার্যক্রমকে অবরুদ্ধ করতে পারে।

b. বর্গাকার বাক্সের নীচে একটি স্বয়ংক্রিয় ইগনিশন ডিভাইস দিয়ে সজ্জিত করা হয়েছে, এবং উপরেরটি বাক্সের অভ্যন্তরীণ চাপ নিয়ন্ত্রণকারী ডিভাইসের সাথে ইনস্টল করা আছে।

c.আলোর উত্স: 12V এর জন্য ভাস্বর বাতি, 400 থেকে 750nm পর্যন্ত আলোর তরঙ্গদৈর্ঘ্য।

d. গ্রহণকারী: সিলিকন ফটোসেলের জন্য, 0% এর ট্রান্সমিট্যান্স আলো ছাড়াই পাস করা হয় এবং ট্রান্সমিট্যান্সের হার হল 100% আলো ছাড়াই।

e. দহন সিস্টেম: চাপ নিয়ন্ত্রক ভালভ, ফিল্টার, ভালভ ফ্লোমিটার এবং বার্নার নিয়ন্ত্রণ করে।

f.Burner: একটি ইগনিটার এবং একটি অ্যালকোহল ডিস্ক দিয়ে তৈরি এবং নমুনার কেন্দ্রে স্থাপন করা হয়।

6. প্রধান কনফিগারেশন
