IEC60331-21 তারের শিখা পরীক্ষা চেম্বার

মান

IEC 60331-21

আগুনের অবস্থার অধীনে বৈদ্যুতিক তারের জন্য পরীক্ষা - সার্কিট অখণ্ডতা - পার্ট 21: পদ্ধতি এবং প্রয়োজনীয়তা - 0,6/1,0 কেভি পর্যন্ত রেট করা ভোল্টেজের তারগুলি

স্পেসিফিকেশন

2. তারের এবং তারের লাইন অখণ্ডতা জ্বলন পরীক্ষা মেশিন নকশা নীতি:

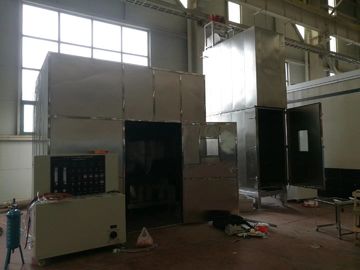

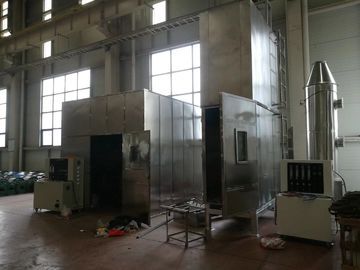

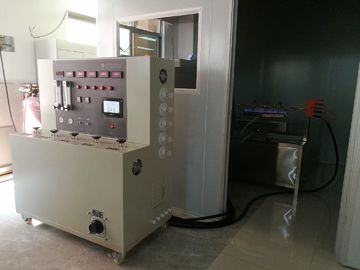

তারের এবং তারের অখণ্ডতা ফায়ার পরীক্ষক তিনটি অংশে বিভক্ত: দহন বাক্স, দহন ফ্রেম এবং নিয়ন্ত্রণ বাক্স, যার সবকটি পৃথকভাবে চলমান।প্রতিটি ডিভাইস সহজ আন্দোলন এবং স্যানিটেশন জন্য নীচে casters সঙ্গে সজ্জিত করা হয়.পৃথক অগ্নি পরীক্ষার জন্য 750 ° C (তাপ আউটপুট নিয়ন্ত্রণ) তাপমাত্রার সাথে একটি শিখা ব্যবহার করার সময় তারের এবং তারের জন্য ব্যবহৃত একটি ডিভাইস যা লাইনের অখণ্ডতার প্রয়োজন হয়

তারের এবং তারের লাইন অখণ্ডতা জ্বলন পরীক্ষা মেশিন প্রযুক্তিগত পরামিতি:

1. দহন চেম্বারের নকশা

এটি সম্পূর্ণ ঘনক দহন চেম্বার গঠনের জন্য একটি উপযুক্ত উপাদানের সাথে কোণ লোহার বন্ধনীতে স্থির করা হয়।

দহন চেম্বার: ভিতরের মাত্রা: 3M x 3M x 3M মোট 27 ঘনমিটার।

ইট প্রাচীর গঠন বা ইস্পাত প্লেট গঠন হতে পারে, গ্রাহকদের দ্বারা নির্বাচিত

2. নমুনা ধারক: নমুনাটি প্রায় 150 মিমি এর অভ্যন্তরীণ ব্যাস সহ দুই বা তিনটি ধাতব রিং সমর্থন নিয়ে গঠিত।

3. বার্নিং ডিভাইস:

(1) ব্লোটর্চ: একটি প্রোপেন গ্যাস বার্নার যার নামমাত্র দৈর্ঘ্য 500 মিমি এবং প্রস্থ 15 মিমি একটি ভেঞ্চুরি মিক্সার সহ একটি অগ্রভাগের জন্য।

(2) ফ্লো মিটার: এয়ার ফ্লো মিটার: 80L/মিনিট, প্রোপেন ফ্লো মিটার: 5L/মিনিট

(3) ব্লোটর্চ নিয়ন্ত্রণ ব্যবস্থার গঠন: চাপ নিয়ন্ত্রণকারী ভালভ, পাইজোইলেকট্রিক ইগনিটার, ফ্লেমআউট ডিভাইস, তাপমাত্রা নিয়ন্ত্রণ থার্মোকল,

গ্যাসের উৎস (আপনার কোম্পানির মালিকানাধীন), ইগনিশন ডিভাইস, গ্যাস পাইপলাইন, ফ্লো মিটার, ভেনচুরি মিক্সার,

ব্লোটর্চ, বল ভালভ, এয়ার লাইন, সংকুচিত এয়ার বোতল (আপনার কোম্পানির মালিকানাধীন)

(4) টাইমার: 0~99.99s/m/h নির্বিচারে সেট করা যেতে পারে

(5) ইগনিশন ডিভাইস: স্বয়ংক্রিয় ইগনিশনের জন্য

(6) তাপমাত্রা নিয়ন্ত্রক: দুটি তাপমাত্রা পর্যবেক্ষণ বিভাগ নিয়ে গঠিত,

তাপমাত্রা পরিসীমা: 0~1000°C নির্বিচারে সেট করা যেতে পারে।

4. লাইন লোড:

(1) টেস্ট ট্রান্সফরমার: 3000VA থ্রি (2) টেস্ট ভোল্টেজ: AC1000V

(3) পরীক্ষা বর্তমান: 3A

IEC60331-21 ওয়্যার ফ্লেম টেস্ট চেম্বার.pdf

একটি পরীক্ষা আগুন কি এবং কেন এটি গুরুত্বপূর্ণ?
ফায়ার টেস্টিং কি?অগ্নি পরীক্ষা একটি উপাদান বা পণ্যের উপর সরাসরি শিখার প্রভাব বুঝতে ইচ্ছুক।কোম্পানি তারের বা তারের উপর প্রভাব বিশ্লেষণ করতে পারে, বিল্ডিং উপকরণ বা গৃহসজ্জার সামগ্রী.
