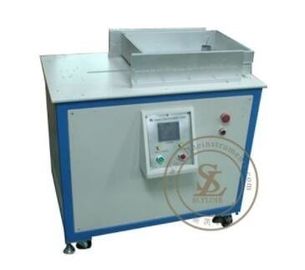

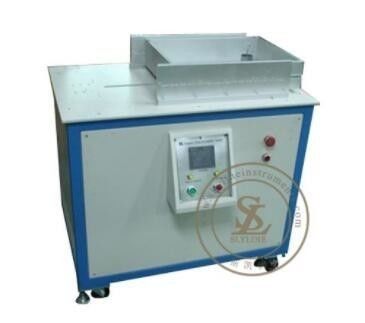

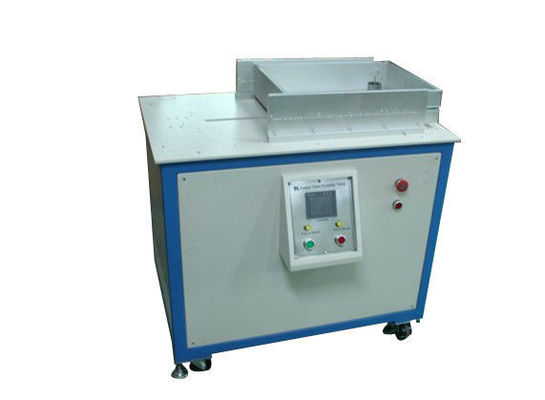

পিএলসি কন্ট্রোল আসবাবপত্র টেস্টিং যন্ত্রপাতি ড্রয়ারের স্লাইড স্থায়িত্ব চক্র পরীক্ষক

পিএলসি কন্ট্রোল আসবাবপত্র টেস্টিং সরঞ্জাম ড্রয়ার স্লাইড স্থায়িত্ব চক্র পরীক্ষক

পণ্যের তথ্য

ড্রয়ার স্লাইড স্থায়িত্ব পরীক্ষক ড্রয়ার, ডেস্ক, টেবিল, ক্যাবিনেট এবং ওয়ারড্রোবের স্লাইড পরীক্ষা করার জন্য ডিজাইন করা হয়েছে।
চক্র সময় নিয়ন্ত্রণ, ধ্রুবক ভ্রমণ নিয়ন্ত্রণ, ফ্রিকোয়েন্সি নিয়ন্ত্রণ, স্ট্রোক নিয়ন্ত্রণ করতে সক্ষম

প্রযুক্তিগত পরামিতি

ক. সংকুচিত বায়ু - 6 কেজি/সেমি²।

খ. এসি মোটর - 250-1000 মিমি উচ্চতা নিয়ন্ত্রণ করতে।

গ. নিউম্যাটিক সিলিন্ডার - ম্যাগনেটিক সুইচ সহ ডাবল অ্যাক্টিং সিলিন্ডার এবং সর্বোচ্চ স্ট্রোক 600 মিমি (নিয়ন্ত্রণযোগ্য)। সিলিন্ডারে যেকোনো ধরনের ড্রয়ার হ্যান্ডেল খোলার/বন্ধ করার জন্য ফিক্সচার থাকবে যাতে ড্রয়ার সিস্টেমে কোনো চাপ না পড়ে।

ঘ. কন্ট্রোল প্যানেল/কনসোল গঠিত:

• পাওয়ার সাপ্লাই: 240 ভোল্ট: 13 অ্যাম্পিয়ার: 50 হার্টজ
• অন/অফ সুইচ বাটন
• 6 - ডিজিট ইলেকট্রনিক প্রিডিটারমাইন কাউন্টার (ইপিসি)

          -ইপিসি সিলিন্ডারের প্রতিটি স্ট্রোক ছয় ডিজিট পর্যন্ত নিবন্ধন করবে।

          -প্রি-সেট স্ট্রোক পর্যন্ত পরীক্ষার কার্যক্রম বন্ধ করবে।

          -ইপিসি পরীক্ষার সময় অর্জিত স্ট্রোকের সংখ্যা প্রদর্শন করবে।

          -বিদ্যুৎ বিভ্রাটের সময় ইপিসি চক্রের সংখ্যাও গণনা করতে পারে এবং অপারেশন পুনরায় শুরু হলে প্রকৃত রিডিং প্রদর্শন করতে এবং গণনা চালিয়ে যেতে পারে।

          -কাউন্টার রিসেট না হওয়া পর্যন্ত একক বজায় থাকবে।

দ্রষ্টব্য: একটি স্ট্রোককে একটি চক্র হিসাবে গণনা করা হয়।

i. এক্সটেন্ডেবল এলিমেন্ট সাইকেল টেস্ট (ANSI/BIFMA X5.9-2012, ধারা 15)

ii. এক্সটেন্ডেবল এলিমেন্ট সাইকেল টেস্ট (ANSI/BIFMA X5.5-2014, ধারা 10)

iii. এক্সটেনশন এলিমেন্টের স্থায়িত্ব (BS EN 16122:2012, ধারা 7.5.3)

স্পেসিফিকেশন

1. স্লাইডের আকার: 140-500 মিমি/

2. ম্যানুয়াল অপারেশন/

3. ড্রয়ার রেসিপ্রোকেটিং পাওয়ার: 120 ওয়াট গিয়ার্ড মোটর/

4. কন্ট্রোল সিস্টেম পিএলসি কন্ট্রোল, টাচ স্ক্রিন ডিসপ্লে। এনকোডার স্ট্রোক গণনা/

5. পরীক্ষার গতি: 0.25 মি/সে (নিয়ন্ত্রণযোগ্য)/

6. ড্রয়ার চক্র যাত্রা: বন্ধ-খোলা 140-500 মিমি (গ্রাহক দ্বারা নির্দিষ্ট করা যেতে পারে)

অ্যাপ্লিকেশন

• অফিস আসবাবপত্র প্রস্তুতকারক – ডেস্ক, ফাইল ক্যাবিনেট এবং স্টোরেজ ইউনিটের ড্রয়ার স্লাইড পরীক্ষা করা

• গৃহস্থালী আসবাবপত্র প্রস্তুতকারক – রান্নাঘরের ক্যাবিনেট ড্রয়ার, বেডরুমের ওয়ারড্রোব এবং বাথরুমের ভ্যানিটি মূল্যায়ন করা

• আসবাবপত্র টেস্টিং ল্যাবরেটরি – BIFMA এবং EN মান অনুযায়ী সার্টিফিকেশন এবং গুণমান নিশ্চিতকরণ পরীক্ষা পরিচালনা করা

• ড্রয়ার স্লাইড সরবরাহকারী – OEM গ্রাহকদের জন্য পণ্যের স্থায়িত্ব এবং চক্র জীবন যাচাই করা

• গুণমান নিয়ন্ত্রণ বিভাগ – আগত পরিদর্শন এবং উৎপাদন লাইনের নমুনা সমাপ্ত আসবাবপত্র সমাবেশ

• গবেষণা ও উন্নয়ন দল – নিয়ন্ত্রিত চক্র অবস্থার অধীনে স্লাইড ডিজাইন, উপকরণ এবং লুব্রিকেশন সিস্টেমের তুলনা করা

• তৃতীয় পক্ষের পরিদর্শন সংস্থা – রিপোর্টিং সম্মতির জন্য স্বাধীন স্থায়িত্ব মূল্যায়ন সম্পাদন করা

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এই সরঞ্জামটি কীসের জন্য ব্যবহৃত হয়?
এই পরীক্ষক নিয়ন্ত্রিত পরিস্থিতিতে বারবার খোলা এবং বন্ধ করার মাধ্যমে ডেস্ক, ক্যাবিনেট, ওয়ারড্রোব এবং স্টোরেজ আসবাবপত্রে ইনস্টল করা ড্রয়ার স্লাইডের স্থায়িত্ব এবং চক্র জীবন মূল্যায়ন করে।.

প্রশ্ন: পরীক্ষার প্রক্রিয়াটি কীভাবে কাজ করে?
একটি নিউম্যাটিক সিলিন্ডার ড্রয়ার হ্যান্ডেল ধরে রাখে এবং প্রোগ্রামযোগ্য গতি এবং স্ট্রোক দৈর্ঘ্যে স্বয়ংক্রিয়ভাবে ড্রয়ারটি খোলে এবং বন্ধ করে। একটি ইলেকট্রনিক কাউন্টার প্রতিটি চক্র ট্র্যাক করে এবং পূর্ব-নির্ধারিত সংখ্যায় পৌঁছালে পরীক্ষা বন্ধ করে দেয়।.

প্রশ্ন: এই সরঞ্জামটি কোন মানগুলির সাথে সঙ্গতিপূর্ণ?
পরীক্ষক এক্সটেন্ডেবল এলিমেন্টের স্থায়িত্বের জন্য ANSI/BIFMA X5.9-2012 (ধারা 15), ANSI/BIFMA X5.5-2014 (ধারা 10), এবং BS EN 16122:2012 (ধারা 7.5.3) এ নির্দিষ্ট করা পরীক্ষার পদ্ধতিগুলিকে সমর্থন করে।.

প্রশ্ন: কোন ধরণের ড্রয়ার বা স্লাইড পরীক্ষা করা যেতে পারে?
ইউনিটটি 140 মিমি থেকে 500 মিমি পর্যন্ত স্ট্রোক দৈর্ঘ্যের স্লাইডগুলি ধারণ করে এবং বিভিন্ন ধরণের ড্রয়ার পরিচালনা করে। ফিক্সচারটি ড্রয়ার সিস্টেমে চাপ না দিয়ে স্ট্যান্ডার্ড ড্রয়ার হ্যান্ডেলগুলি ধরার জন্য ডিজাইন করা হয়েছে।.

প্রশ্ন: পরীক্ষার সময় বিদ্যুৎ বিভ্রাট হলে কী হয়?
ইলেকট্রনিক কাউন্টার পাওয়ার বিভ্রাটের মাধ্যমে চক্রের গণনা ধরে রাখে এবং পাওয়ার পুনরুদ্ধার হলে একই পয়েন্ট থেকে গণনা পুনরায় শুরু করে—তাই আপনি পরীক্ষার অগ্রগতি হারান না।.

প্রশ্ন: আমি কি পরীক্ষার গতি এবং স্ট্রোক দৈর্ঘ্য সামঞ্জস্য করতে পারি?
হ্যাঁ। পরীক্ষার গতি 0.25 মি/সে পর্যন্ত সামঞ্জস্যযোগ্য, এবং আপনার নির্দিষ্ট স্লাইডের প্রয়োজনীয়তার উপর ভিত্তি করে স্ট্রোক দৈর্ঘ্য 140 মিমি এবং 500 মিমি এর মধ্যে সেট করা যেতে পারে।.

প্রশ্ন: কোন শিল্পগুলি সাধারণত এই সরঞ্জাম ব্যবহার করে?
অফিস আসবাবপত্র প্রস্তুতকারক, গৃহস্থালী আসবাবপত্র প্রস্তুতকারক, টেস্টিং ল্যাবরেটরি, ড্রয়ার স্লাইড সরবরাহকারী, গুণমান নিয়ন্ত্রণ বিভাগ এবং তৃতীয় পক্ষের পরিদর্শন সংস্থা।.
