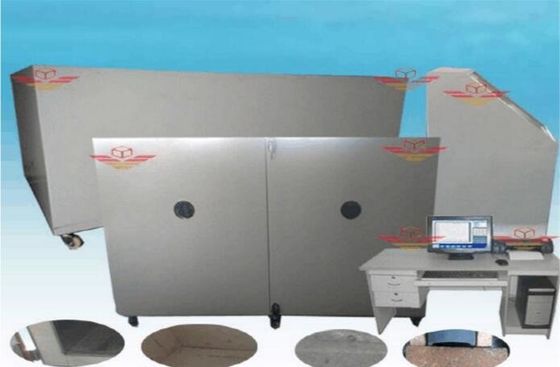

পিএলসি কন্ট্রোল অন্তরণ উপাদান সর্বোচ্চ তাপমাত্রা পরীক্ষক ব্যবহার করুন

ব্যবহারসমূহ

নিরোধক পণ্যগুলির সর্বোচ্চ পরিষেবা তাপমাত্রার মূল্যায়ন যেমন হালকা ভরাট অন্তরণ উপকরণ, ফলক, কার্পেট, ব্লক, প্লেট এবং পূর্বনির্ধারণযুক্ত নিরোধক টিউবগুলির মূল্যায়ন প্রযোজ্য।

প্রযুক্তিগত পরামিতি
1. তাপীকরণ প্লেট: SUS304 স্টেইনলেস স্টীল তৈরি, পরীক্ষার এলাকা 900 * 450mm, প্রতিরক্ষামূলক স্তর এবং প্রস্থ 80mm দ্বারা ঘেরা। গরম প্লেটের নীচের পৃষ্ঠায়, পাঁচটি কম তাপমাত্রা পৃষ্ঠের তাপমাত্রা পরিমাপ করে না, যার মধ্যে 4 টি হিটিং প্লেটের হিটিং জোনের ত্রিভুজের উপর স্থির থাকে এবং প্রতিটি কোণের দূরত্ব 150 মিমি এবং পঞ্চম তাপচলন গরম প্লেট কেন্দ্রে স্থাপন করা হয়। যেকোনো সময়ে পরিমাপ করা তাপমাত্রা প্রয়োজনীয় তাপমাত্রার চেয়ে কম হবে না এবং + 5% বা +15 ডিগ্রি সেলসিয়াস (যা ছোট হবে) দ্বারা পৃথক হবে।
2. তাপীকরণ নল: SUS304 স্টেইনলেস স্টীল তৈরি, দৈর্ঘ্য 2M, নামমাত্র ব্যাস 88mm, 108mm, 133 মিমি তিনটি উল্লেখ। তিনটি গরম টিউব পাশাপাশি সাজানো হয় এবং prefabricated অন্তরক টিউব পৃথকভাবে পরীক্ষা করা যেতে পারে। উত্তাপের পাইপের শেষে পরীক্ষার টুকরা শেষে অত্যধিক তাপ হ্রাস প্রতিরোধে 75 মিমি কম এবং একটি সহায়ক হীটারের একটি সুরক্ষা বিভাগ সরবরাহ করা হবে। গরম তাপ নল প্রতি 0.3 মিটার একটি থার্মোকুলেল ইনস্টল করা হয়েছিল, এবং গরম নল পৃষ্ঠ পৃষ্ঠ তাপমাত্রা পরিমাপ করা হয়। তাপমাত্রাগুলি 90 ° ব্যবধানের কাছাকাছি একটি সর্পিলের গরম করার নলটির চারপাশে সাজানো হয়। যেকোনো সময়ে পরিমাপ করা তাপমাত্রা প্রয়োজনীয় তাপমাত্রার চেয়ে কম হবে না এবং + 5% বা +15 ডিগ্রি সেলসিয়াস (যা ছোট হবে) দ্বারা পৃথক হবে।
3. তাপমাত্রা পরিমাপ সিস্টেম: থার্মোকুল তারের ব্যাস 5.0 মিমি, পরিমাপ তাপমাত্রা 0-1250 ° সে; তাপমাত্রা পিএলসি + মডিউল দ্বারা সংগৃহীত হয়।
4. কন্ট্রোল অংশ: পিএলসি মডিউল ব্যবহার করে, মাইক্রোকম্পিউটারটি রিয়েল টাইম তাপমাত্রা বক্ররেখা নিয়ন্ত্রণ করে এবং রিপোর্ট আউটপুট করে।
5. তাপীকরণ হার: 5 ডিগ্রি সেলসিয়াস / মিনিট বা 3 ডিগ্রি সেলসিয়াস / মিনিট সেট করা যেতে পারে।
6. তাপমাত্রা সংগ্রহ: প্রতি 2 মিনিট সংগ্রহ এবং বক্ররেখা দ্বারা প্রদর্শিত;
7. থার্মোমোকুল প্রতিক্রিয়া সময়: <0.5s ছবির শব্দ
8. তাপমাত্রা ত্রুটি: ± 0.5 ডিগ্রি সেলসিয়াস
9. সময় ত্রুটি: 1 এস / এইচ
10. কম্পিউটার: কম্পিউটারগুলির একটি সেট (কমপক্ষে নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করে: প্রথম লাইন ব্র্যান্ড কম্পিউটার; CPU: INTEL I5-III প্রজন্ম; মেমরি: 4 জি বা তার উপরে; হার্ড ডিস্ক: 500G বা তার বেশি; সিরিয়াল পোর্টের সাথে: কন্ট্রোল যন্ত্র অপারেশন প্রদর্শন: 20 বা তার বেশি LED LCD মনিটর, 1600 * 900 রেজোলিউশন বা উচ্চতর; উইন্ডোজ এক্সপি সিস্টেম।), একটি প্রিন্টার। পরীক্ষা সফটওয়্যার একটি সেট।
11. সমতল এবং অনুভূতি গেজ সঙ্গে সজ্জিত: warpage পরিমাপ।
12. নমুনা ক্যান সঙ্গে সজ্জিত

বৈশিষ্ট্য
1. এটি সিএনসি মেশিন টুল দ্বারা প্রক্রিয়া করা হয়, এবং চাপ আকৃতি সুন্দর এবং মার্জিত। এটি সুন্দর মরিচা এবং বিরোধী জারা বৈশিষ্ট্য আছে। অন্যান্য অংশ 45 # ইস্পাত, পৃষ্ঠ ঘন প্লেট / SUS304 স্টেইনলেস স্টীল গঠিত হয়।
