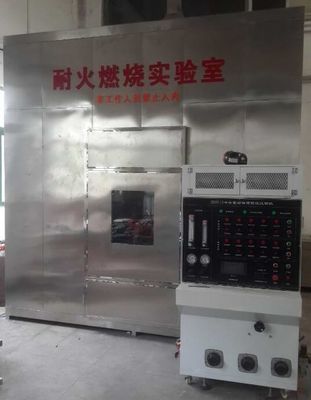

বিএস 6387 ফায়ার টেস্টিং সরঞ্জাম কেবল ফায়ার শর্তাধীন সার্কিট সততা বজায় রাখার জন্য প্রয়োজনীয়

অগ্নি অবস্থার অধীনে সার্কিট অখণ্ডতা বজায় রাখার জন্য প্রয়োজনীয় তারের জন্য BS6387 টেস্ট ডিভাইস

সারসংক্ষেপ

তারের আগুন প্রতিরোধের জন্য এই পরীক্ষা ডিভাইস প্রয়োজন
আগুন অবস্থার অধীনে সার্কিট অখণ্ডতা বজায় রাখা.এটি তারের জন্য প্রযোজ্য
রেট করা ভোল্টেজ 600/1 000 V এর বেশি নয় এবং সামগ্রিক ব্যাস বা এর চেয়ে কম
20 মিমি সমান।

স্ট্যান্ডার্ড BS6387 মেনে চলে

এই ব্রিটিশ স্ট্যান্ডার্ডে প্রদত্ত পরীক্ষাটি দুই বা তার বেশি থাকা তারের ক্ষেত্রে প্রযোজ্য
উত্তাপ কন্ডাক্টর, তারগুলি অন্যান্য ধাতব অন্তর্ভুক্ত করুক বা না করুক
উপাদান যেমন বর্ম, পর্দা বা সার্কিট প্রতিরক্ষামূলক কন্ডাক্টর।পরীক্ষাও হয়
একটি উত্তাপ কন্ডাকটর থাকার তারের জন্য প্রযোজ্য যে তারের প্রদান
অন্তত একটি অন্য ধাতব উপাদান অন্তর্ভুক্ত করে।পরীক্ষা প্রযোজ্য নয়
একটি উত্তাপ পরিবাহী তারের কিন্তু অন্য কোন ধাতব উপাদান নেই

সরঞ্জাম রচনা

1. আগুন একা পরীক্ষা প্রতিরোধ

অগ্নি পরীক্ষার বেঞ্চ প্রতিরোধের নিম্নলিখিত অংশ অন্তর্ভুক্ত: তারের সমর্থন সিস্টেম, ক্রমাগত সনাক্তকরণ ডিভাইস, তাপ উৎস।

ক্যাবল সাপোর্ট সিস্টেম: ক্যাবলটি ক্লিপগুলির মাধ্যমে তারের জ্যাকেটগুলিকে ক্ল্যাম্প করে।তারের মাঝের অংশটি দুটি ধাতব রিং (দূরত্ব দূরত্ব 300 মিমি) দ্বারা স্থির করা হয়েছে এবং ধাতব রিংটি ডিভাইসের অন্যান্য ধাতব অংশগুলিতে গ্রাউন্ড করা হয়েছে।ক্যাবল সাপোর্ট ডিভাইসটি চিত্র 1-এ দেখানো হয়েছে। 10 মিমি-এর কম ব্যাস বর্মবিহীন তারের জন্য, বা পরীক্ষার সময় উল্লেখযোগ্য স্থানচ্যুতি আছে এমন অন্যান্য তারের জন্য, 3টি ধাতব রিং রয়েছে, প্রতিটি প্রায় 150 মিমি মূল ধাতব রিংয়ে স্থির।

2. ক্রমাগত সনাক্তকরণ যন্ত্র: কারেন্টকে কেবলের সমস্ত কোরের মধ্য দিয়ে যেতে দিন, একটি তিন-ফেজ তারকা-সংযুক্ত ট্রান্সফরমার বা তিনটি একক-ফেজ ট্রান্সফরমার (বা একটি একক-ফেজ ট্রান্সফরমার যদি পরীক্ষাটি একটি একক-কোর তার হয়), এবং পরীক্ষার ভোল্টেজে 3A-এর সর্বোচ্চ অনুমোদনযোগ্য লিকেজ কারেন্ট বজায় রাখার যথেষ্ট ক্ষমতা রয়েছে।তারের অন্য প্রান্তে প্রতিটি কোর তারের সাথে একটি বাতি সংযুক্ত করুন এবং তারের রেট করা ভোল্টেজে প্রায় 0.25A কারেন্ট প্রয়োগ করুন।

3.তাপের উৎস:
1. তাপ হল একটি 610 মিমি লম্বা নলাকার গ্যাস বার্নার যা জোরপূর্বক মিথেন এবং শিখা নিবিড়ভাবে সরবরাহ করতে পারে।
2. তাপমাত্রা পরিমাপ: একটি 2 মিমি ব্যাসের থার্মোমিটার 75 মিমি-এর উপরে বার্নারের সমান্তরাল এয়ার ইনলেটের কাছে স্থাপন করা হয়
3. শিখা তাপমাত্রা এবং সময় পরীক্ষা করুন: (BS6387 দহন গ্রেড দেখুন)
A 650. C ± 40 °C - 3 ঘন্টা
B 750. C ± 40 °C - 3 ঘন্টা
C 950. C ± 40 ° C - 3 ঘন্টা
S 950. C ± 40 ° C -20 মিনিট

4. তারের নমুনা: নমুনাটি সমাপ্ত পণ্যের একটি অংশ, 1200 মিমি-এর কম নয় এবং উভয় প্রান্তে 100 মিমি খাপ এবং কভার স্তর সরানো হয়।তারের প্রান্তে থাকা তারগুলি বৈদ্যুতিক সংযোগের সাথে সঙ্গতিপূর্ণ হওয়া উচিত।
5. টেস্ট ভোল্টেজ: 200~1000V নিয়মিত

বিভিন্ন ধরনের কি কিঅগ্নি পরীক্ষা?
অগ্নি পরীক্ষা - যেমন উপকরণ এবং কাঠামোর অগ্নি পরীক্ষার প্রতিক্রিয়া এবং প্রতিরোধ, এবং অগ্নি দমন উপাদান এবং সিস্টেমের (যেমন নির্বাপক এবং স্প্রিংকলার), সনাক্তকরণ এবং অ্যালার্ম সিস্টেম এবং তারের, এবং ধোঁয়া এবং তাপ বায়ুচলাচল সিস্টেমের কার্যকারিতা পরীক্ষা।
