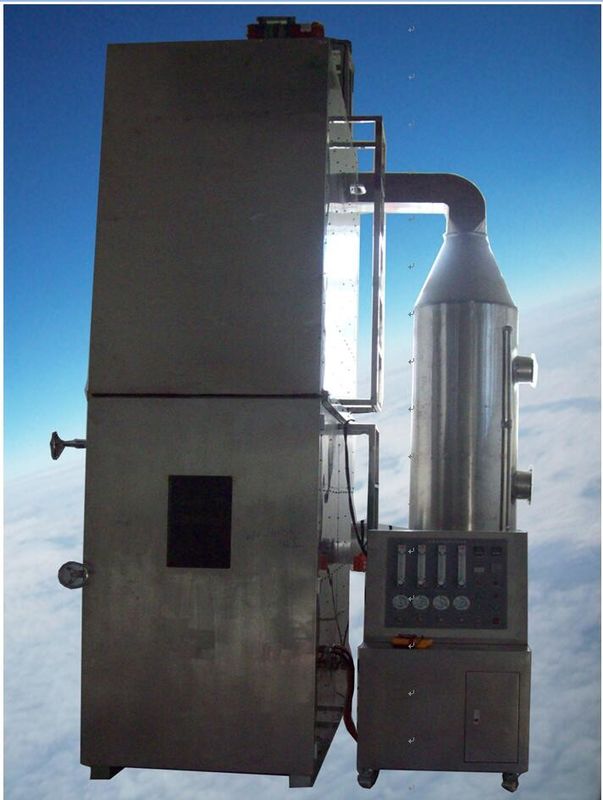

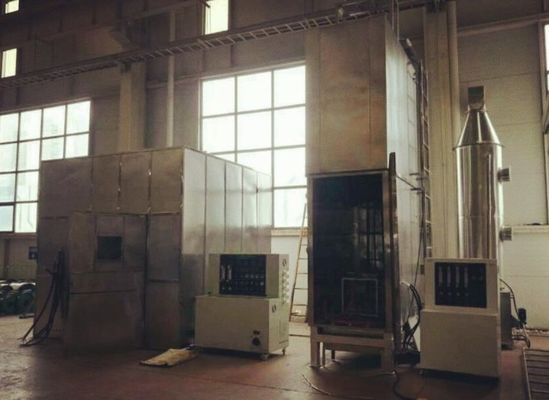

ফায়ার টেস্টিং ইকুইপমেন্ট বান্ডেড ওয়্যারস ভার্টিক্যাল ফ্লেম টেস্টার উইথ ভেনচুরি এয়ার-গ্যাস মিক্সার

আমি.প্রয়োগ

প্রয়োগের ক্ষেত্র:

নির্মাণ প্রকল্পে ব্যবহৃত ক্যাবল এবং ফাইবার অপটিক ক্যাবলের জ্বলন পারফরম্যান্স পরীক্ষার জন্য প্রযোজ্য।

পরীক্ষাটি নির্দিষ্ট জ্বলন অবস্থার অধীনে ক্যাবল বা ফাইবার অপটিক ক্যাবলের নিম্নলিখিত বৈশিষ্ট্যগুলি পেতে পারেঃ

---জ্বলন্ত ছড়িয়ে পড়া (এফএস);

-- তাপ মুক্তির হার (এইচআরআর);

-- মোট তাপ মুক্তি (THR);

--ধোঁয়া উৎপাদনের হার (এসপিআর);

--- মোট ধোঁয়া উৎপাদন (টিএসপি);

--- জ্বলন বৃদ্ধির হার সূচক (FIGRA);

--- জ্বলন্ত ফোঁটা/কণা

II.স্ট্যান্ডার্ড অনুযায়ীs:

2.1 চীনা মান GB31247-2014 "ক্যাবল এবং ফাইবার অপটিক ক্যাবলের জ্বলন পারফরম্যান্স শ্রেণীবিভাগের সাথে সঙ্গতিপূর্ণ

2.2 ইইউ স্ট্যান্ডার্ড EN 50575:2014 "ঘর নির্মাণের সময় পাওয়ার, কন্ট্রোল বক্স যোগাযোগ তারের অগ্নি প্রতিরোধের প্রয়োজনীয়তা পূরণ করতে" মেনে চলে।

2.3 চীনা স্ট্যান্ডার্ড GB/T31248-2014 "Flame Spreading Heat Release and Smoke Producing Characteristics of Cables and Optical Fiber Cables under Fire Conditions" এর সাথে সামঞ্জস্যপূর্ণ।

2.4 ইইউ স্ট্যান্ডার্ড EN50399 মেনে চলেঃ2022"অগ্নি অবস্থার অধীনে তারের জন্য সাধারণ পরীক্ষা, শিখা ছড়িয়ে পড়ার পরীক্ষায় তাপ মুক্তি এবং ধোঁয়া উত্পাদন পরিমাপ - পরীক্ষার যন্ত্রপাতি, পদ্ধতি এবং ফলাফল"।

2.5 Conforms to China's Ministry of Public Security standard GA/T 716-2007 "Test methods for flame propagation and heat release and smoke production characteristics of cables and optical fiber cables under fire conditions"।

III.প্রধান বৈশিষ্ট্য:

3.1 আমাদের কোম্পানি শুধুমাত্র GB/T31248-2014 স্ট্যান্ডার্ড অনুযায়ী নকশা করা হয় না,ইইউ স্ট্যান্ডার্ড EN50399 এর নকশার পাশাপাশি GB31247-2014 তার এবং ফাইবার অপটিক ক্যাবলের জ্বলন পারফরম্যান্স শ্রেণীবিভাগের সাথে সঙ্গতিপূর্ণ: ২০22, সিপিআর সার্টিফিকেশন বাস্তবায়নের জন্য ইউরোপীয় ইউনিয়নের EN50575-2014B মান পূরণ করতে। 2017 সালে বিশ্বব্যাপী সিপিআর সার্টিফিকেশন বাধ্যতামূলক।

3.2 বিশ্লেষকঃ অক্সিজেন বিশ্লেষক সিমেন্স ব্র্যান্ড গ্রহণ করে, পুরো মেশিনটি মূলত আমদানি করা হয়, কার্বন মনোক্সাইড এবং কার্বন ডাই অক্সাইড যথাক্রমে জার্মান এবং সুইস সেন্সর এবং মডিউল ব্যবহার করে;

3.3 ল্যাবভিউ, যন্ত্রের জন্য একটি বিশেষ বিকাশ সফটওয়্যার এবং ডেটা সংগ্রহ নিয়ন্ত্রণ কার্ড গ্রহণ করা; পরীক্ষার ডেটা বক্ররেখা নিয়ন্ত্রণ পরীক্ষার সময় রিয়েল টাইমে দেখা যেতে পারে,এবং স্বয়ংক্রিয় তথ্য সংগ্রহ এবং প্রক্রিয়াকরণ, তথ্য সঞ্চয় এবং পরিমাপ ফলাফল আউটপুট উপলব্ধি করা যেতে পারে।

3.4 স্থিতি পরীক্ষা ইন্টারফেসঃ পরিমাপের প্রতিটি সেন্সর উপাদানটির কাজের অবস্থা এক নজরে পাওয়া যায়; প্রতিটি সেন্সরের কাজের মান রেকর্ড করা যায়,ডিফারেনশিয়াল চাপ সেন্সর সহ, চিমনি তাপমাত্রা, অক্সিজেন বিশ্লেষক, কার্বন ডাই অক্সাইড বিশ্লেষক, কার্বন মনোক্সাইড বিশ্লেষক; রিপোর্ট টেমপ্লেটটি এক্সেল ফরম্যাটে, যা গ্রাফিক এবং সংখ্যাসূচক মোড প্রদর্শন করতে পারে।

3.5 অপারেটিং সিস্টেমঃ শক্তিশালী ব্যাকগ্রাউন্ড কম্পিউটিং ডাটাবেস, রিয়েল টাইমে তথ্য সংগ্রহ এবং প্রক্রিয়াকরণ করতে পারে, বাস্তব বোকা অর্জন করতে।জ্বালানির অক্সিজেন খরচ রিয়েল-টাইম সংগ্রহ এবং রেকর্ডিং, জ্বালানীর কার্বন ডাই অক্সাইড উত্পাদন, নিষ্কাশন পাইপে ধোঁয়ার হালকা ট্রান্সমিশন হার, তাপ মুক্তির হার (এইচআরআর), তাপ মুক্তির মোট পরিমাণ (টিএইচআর), জ্বলন বৃদ্ধির হার সূচক (ফিগরা),ধোঁয়া উৎপাদন হার (এসপিআর) এবং অন্যান্য প্রযুক্তিগত পরামিতি.

3.6 ক্যালিব্রেশন মোডঃ অক্সিজেন অ্যানালাইজার, কার্বন ডাই অক্সাইড অ্যানালাইজার, কার্বন মনোক্সাইড অ্যানালাইজার এর জন্য একক বা দ্বৈত পয়েন্ট ক্যালিব্রেশন অন্তর্ভুক্ত করার জন্য পৃথক সেন্সর ক্যালিব্রেশন মোড সেট করা যেতে পারে।ডিফারেনশিয়াল চাপ সেন্সর, ধোঁয়া ঘনত্ব পরিমাপ সিস্টেম, এবং সর্বোত্তম রৈখিকতা জন্য ভর প্রবাহ নিয়ন্ত্রণ;

3.7 ক্যালিব্রেশন প্রোগ্রামঃ একটি পৃথক রুটিন ক্যালিব্রেশন প্রোগ্রাম সরবরাহ করা হয়। প্রোগ্রামটিতে রয়েছেঃ এইচআরআর, অক্সিজেনের সামগ্রী এবং ট্রান্সমিট্যান্সের ড্রাইভ 5 মিনিটের আগে;জ্বলন ধাপের শেষ ৫ মিনিটের সময় HRR এর গড় মান; অগ্নিসংযোগের আগে ৫ মিনিটের বেসলাইন ক্যালিব্রেশন প্রদান প্রক্রিয়ার প্রথম মিনিটে অক্সিজেনের পরিমাণ, ট্রান্সমিট্যান্স এবং এইচআরআর-এর সংশ্লিষ্ট গড় মানের প্রাথমিক মান;এবং অক্সিজেনের সামঞ্জস্যপূর্ণ গড় মানের চূড়ান্ত মানক্যালিব্রেশন পরীক্ষার শেষ ১ মিনিটের সময় অক্সিজেনের পরিমাণ, এইচআরআর এবং আলোর সংক্রমণ হারের প্রাথমিক ও চূড়ান্ত মানের মধ্যে পার্থক্য।

3.8 জ্বলন চেম্বারটি স্টেলে অভ্যন্তরীণ প্রাচীর সহ বর্গাকার-পাস স্টিলের কাঠামোর, কালো ক্ষয় প্রতিরোধী পেইন্ট, তাপ নিরোধক উলের সাথে 0 এর তাপ স্থানান্তর সহগ।7W-m-2-K-1 মাঝখানে এবং স্টেইনলেস স্টীল বাইরের দেয়াল. জ্বলন চেম্বারের উপরের অংশে একটি ইস্পাত সিঁড়ি দিয়ে সজ্জিত, এবং চেম্বারের উপরের অংশে বর্গাকার পাস গার্ড ইনস্টল করা,সরঞ্জাম রক্ষণাবেক্ষণ এবং নিরাপত্তা উন্নত করার জন্য ছাদ সুবিধা নির্ধারণ.

3.9 নমুনা ইনস্টল করাঃ বৈদ্যুতিক উত্তোলন ব্যবহার করে;

3.10 নিরাপত্তা সুরক্ষাঃ যখন নমুনা সম্পূর্ণরূপে অগ্নি প্রতিরোধী বলে প্রমাণিত হয়, বাধ্যতামূলক অগ্নি নির্বাপক ডিভাইস দিয়ে ইনস্টল করা হয়;

IVপ্রধান পরামিতিঃ

4.1 যন্ত্রের গঠনঃ জ্বলন চেম্বার, ধোঁয়া সংগ্রহের ক্যাপ, বায়ু সরবরাহ ব্যবস্থা, স্ট্যান্ডার্ড সিঁড়ি, জ্বালানি উৎস, ধোঁয়া নিষ্কাশন পাইপ বিভাগ, নমুনা গ্রহণ এবং পরিমাপ পাইপ বিভাগ,ধোঁয়া ঘনত্ব অপটিক্যাল পরীক্ষা সিস্টেম, গ্যাস বিশ্লেষক, তথ্য সংগ্রহ এবং সফটওয়্যার প্রক্রিয়াকরণ সিস্টেম, কম্পিউটার নিয়ন্ত্রণ ব্যবস্থা, জ্বলন গ্যাস নিয়ন্ত্রণ ব্যবস্থা এবং ধোঁয়া নিষ্কাশন ব্যবস্থা এবং অন্যান্য উপাদান।

4.২ জ্বলন চেম্বারঃ

4.2.1 পরীক্ষার বাক্সঃ একটি প্রশস্ত (1000 ± 50) মিমি, গভীর (2000 ± 50) মিমি এবং উচ্চ (4000 ± 50) মিমি স্ব-ধারণকারী বাক্স। পরীক্ষার বাক্সের উপরের অংশটি ধোঁয়া আউটলেটটির পাশে ইস্পাত সিঁড়ি ইনস্টল করা আছে,300 ± 30 মিমি প্রস্থের মাত্রা, দৈর্ঘ্য 1000 ± 100mm. পিছনের দেয়ালের পরীক্ষার বাক্স এবং প্রায় 0.7W.m-2.K-1 তাপ নিরোধক উপকরণগুলির উভয় পক্ষের তাপ স্থানান্তর সহগ।

4.2.2 পরীক্ষার চেম্বারের উপাদানঃ বর্গাকার মাধ্যমে ইস্পাত কাঠামো, অভ্যন্তরীণ প্রাচীর 1.5mm পুরু স্টেইনলেস স্টীল, ব্রাশ কালো জারা প্রতিরোধী পেইন্ট, 65mm পুরু তাপ স্থানান্তর সহগ 0স্টিলের প্লেটের চারপাশে আবৃত 7W-m-2-K-1 তাপ নিরোধক তুলো, এবং বাইরের দেয়ালটি 1.5 মিমি ইস্পাত প্লেট যা গ্রাহকের অনুরোধের রঙের সাথে ব্রাশ করা হয়েছে। জ্বলন চেম্বারের শীর্ষে একটি ইস্পাত সিঁড়ি দিয়ে সজ্জিত,এবং চেম্বারের উপরের অংশে একটি বর্গাকার পাস বাধা ইনস্টল করা, ছাদ রক্ষণাবেক্ষণ সরঞ্জাম সুবিধা নির্ধারণ এবং নিরাপত্তা উন্নত।

5.১ প্রয়োজনীয়তা;

4.2.3 পরীক্ষার চেম্বারে সামনের দিকে একটি বড় দরজা রয়েছে এবং দরজাটি একটি টেম্পারেড গ্লাস উইন্ডো দিয়ে সজ্জিত, যা যে কোনও সময় অভ্যন্তরীণ পরীক্ষার পরিস্থিতি পর্যবেক্ষণ করতে সক্ষম করে।পরীক্ষার সময়, দরজাটি বন্ধ এবং সীলমোহর করা হয় যাতে জ্বলন দ্বারা উত্পন্ন ক্ষতিকারক পদার্থগুলি অভ্যন্তরীণ বায়ুকে দূষিত করতে পারে না।

4.3 বায়ু সরবরাহ ব্যবস্থাঃEN50399 ২০২২

4.3.1 পরীক্ষার চেম্বারের নীচে বায়ু প্রবেশের মাত্রাঃ (800±20) × (400±10) (মিমি) । বায়ু প্রবেশের জায়গায় একটি বায়ু বাক্স ইনস্টল করা আছে,এবং বায়ু সরাসরি বায়ু ইনপুট অধীনে ইনস্টল বায়ু বাক্স মাধ্যমে জ্বলন চেম্বার প্রবেশ করা হয়, এবং বায়ু বাক্সের আকার বায়ু ইনলেট আকারের সমান। বায়ু বাক্সের গভীরতা 150mm±10mm হয়, এবং বায়ু একটি আয়তক্ষেত্রাকার সোজা পাইপ মাধ্যমে একটি ফ্যান দ্বারা বায়ু বাক্স মধ্যে উড়িয়ে দেওয়া হয়,যার প্রস্থ ৩০০mm±১০mm, 80mm±5mm উচ্চ, এবং 800mm দীর্ঘ, এবং যার নীচের পৃষ্ঠ এবং বায়ু বাক্সের নীচের পৃষ্ঠের মধ্যে দূরত্ব 5 ~ 10mm; পাইপটি নীচের পৃষ্ঠের সমান্তরালভাবে স্থাপন করা হয়,এবং একই সময়ে blowtorch কেন্দ্ররেখা বরাবর স্থাপন করা হয়, এবং বায়ু বায়ু বাক্সের দীর্ঘতম পাশের মধ্য দিয়ে এটি প্রবেশ করা হয়। বায়ু ইনলেট একটি গ্রিড বায়ু করতে ইনস্টল করা হয়

চিত্র ৩, বায়ু সরবরাহ ব্যবস্থা

বায়ু প্রবাহ সমান এবং ধ্রুবক। গ্রিজটি 2 মিমি পুরু স্টিলের প্লেট দিয়ে তৈরি করা হয়েছে যার গর্তগুলি 5 মিমি নামমাত্র ব্যাসার্ধ এবং 8 মিমি কেন্দ্রের দূরত্বের সাথে ছিদ্র করা হয়েছে।

4.3.2 বায়ু প্রবেশ ভ্যানঃ এটি একটি পরিবর্তনশীল ফ্রিকোয়েন্সি গতি ভ্যান, এবং বায়ু সরবরাহ কম্পিউটার দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়।পরীক্ষার আগে আয়তক্ষেত্রাকার পাইপের আগে বৃত্তাকার পাইপের ক্রস-সেকশনে বায়ু প্রবাহ পরিমাপ করুন, এবং বায়ু প্রবাহকে 8000L/min ± 400L/min এ সেট করুন এবং পরীক্ষার সময় বায়ু প্রবাহকে স্থিতিশীল রাখুন, সেট মানের 10% এর মধ্যে বিচ্যুতি সহ।

4.3.3 আয়তক্ষেত্রাকার পাইপের আগে বৃত্তাকার পাইপের ক্রস-সেকশনে একটি ডিজিটাল এয়ার এনিমোমিটার ইনস্টল করা হয়,যা চাক্ষুষভাবে পড়তে পারে এবং বাক্সের মধ্য দিয়ে যাওয়া বাতাসের গ্যাস প্রবাহের হার নিয়ন্ত্রণ করতে পারে.

4.4 ইস্পাত সিঁড়ির ধরন: চিত্র ৪ দেখুন

4.4.1 সাধারণভাবে ব্যবহৃত ইস্পাত সিঁড়িঃ প্রস্থ (500 ± 5), উচ্চতা (3500 ± 10) মিমি; উপাদান USU304 স্টেইনলেস স্টীল।

4.4.2 বিশেষ ইস্পাত সিঁড়িঃ সাধারণভাবে ব্যবহৃত ইস্পাত সিঁড়ি পরে অ-জ্বলন্ত ক্যালসিয়াম সিলিক্যাট সমর্থন প্লেট যোগ করুন,এবং নমুনার ইনস্টলেশনের প্রয়োজনীয়তা সাধারণভাবে ব্যবহৃত ইস্পাত সিঁড়ির সাথে একই. অ-জ্বলন্ত ক্যালসিয়াম সিলিক্যাট সমর্থন প্লেটটি 870kg / m3 ± 50kg / m3 এর ঘনত্বের সাথে, 11mm ± 2mm এর বেধ, 415mm ± 15mm এর প্রস্থের সাথে স্ট্যান্ডার্ড স্টিলের সিঁড়িটি ট্রান্সভার্স গিয়ারে সংযুক্ত করুন,দৈর্ঘ্য 3500mm±10mm, এবং ইনস্টলেশনের পদ্ধতি 6 বিভাগের সাথে সঙ্গতিপূর্ণ।5.1 GB/T31248-2014 এবং GB/T18380.31-2008 পরীক্ষার প্রয়োজনীয়তা। প্রয়োজনীয়তা;

4.4.3 বাক্সের উপরের প্রান্তটি বৈদ্যুতিক উত্তোলন এবং সমর্থন এবং অন্যান্য উপাদান সহ একটি উত্তোলন ইস্পাত সিঁড়ি দিয়ে সজ্জিত; ইস্পাত সিঁড়ির উপর মাটিতে নমুনা মাউন্ট করা সহজ করার জন্য,এবং তারপর ইস্পাত সিঁড়ি এবং ফিক্সচার উপর মাউন্ট নমুনা উত্তোলন; অপারেশন, নমুনা মাউন্ট সুবিধাজনক।

4.4.4 ইস্পাত সিঁড়িEN50399 ২০২২

(ব্রানার সঙ্গেভেন্টুরি এয়ার-গ্যাস মিশ্রণকারী এবংবার্নার এবং মিক্সারের মধ্যে দূরত্ব হতে হবে না 150mm কম এবং অভ্যন্তরীণ ব্যাসার্ধ অন্তত 20mm)

4.5 ধোঁয়াশাঃ

4.5.1 ধূমপান হাউজটি সরাসরি জ্বলন চেম্বারের ধোঁয়া আউটলেট এর উপরে, 200mm ~ 400mm জ্বলন চেম্বারের ধোঁয়া আউটলেট এর উপরে ইনস্টল করা হয়,যার দীর্ঘতম দিকটি ধোঁয়াশালার দীর্ঘতম দিকের সমান্তরাল, এবং নীচের পৃষ্ঠের সর্বনিম্ন আকার 1500mm x 1000mm।

4.5.২ বায়ু এবং ধোঁয়া গ্যাস মিশ্রণ ব্যফেলঃ ধোঁয়া সংগ্রহে একটি কক্ষ রয়েছে যা ধোঁয়া নিষ্কাশন পাইপের সাথে সংযুক্ত রয়েছে, ধোঁয়া ধোঁয়া হাউটের উপরে,এবং ধূমপান ক্যাপ মধ্যে বায়ু সম্পূর্ণরূপে ধোঁয়াশা গ্যাস সঙ্গে মিশ্রিত করতে, একটি বায়ু এবং ধোঁয়া গ্যাস মিশ্রণ ব্যফেল ধোঁয়া ইনলেট ইনস্টল করা হয়।

4.5.৩ পরীক্ষার সময় উৎপন্ন সমস্ত গ্যাস পুরো প্রক্রিয়া চলাকালীন কোনো অগ্নি প্রবেশ বা ধোঁয়া ফুটো ছাড়াই ধোঁয়া নিষ্কাশন নল দিয়ে নির্গত হবে।বায়ুমণ্ডলীয় চাপ এবং 25°C অবস্থার অধীনে, সিস্টেমের ধোঁয়া নিষ্কাশন ক্ষমতা 1m3 / s এর বেশি। বায়ুচলাচল সিস্টেমের নকশা প্রাকৃতিক বায়ুচলাচল অবস্থার উপর ভিত্তি করে নয়,এবং তারের জ্বলন প্রক্রিয়ায় উৎপন্ন একটি বড় পরিমাণ ধোঁয়াশার নিষ্কাশন করার জন্য, সিস্টেমের ধোঁয়া নিষ্কাশন ক্ষমতা 1.5m3/s বা তার বেশি।

4.5.4 এর স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করেEN50399 ২০২২

4.6 ধোঁয়া নিষ্কাশন নল: চিত্র ৫

4.6.1 ধোঁয়া নিষ্কাশন পাইপটি ধোঁয়া হাউডে সংযুক্ত করা হয়। পাইপের অভ্যন্তরীণ ব্যাসার্ধ 300mm D। পরিমাপ পয়েন্টে একটি অভিন্ন প্রবাহ বন্টন গঠনের জন্য,পাইপের সোজা অংশের দৈর্ঘ্য 3600mm.

4.6.২ ধোঁয়া নিষ্কাশন পাইপের উপাদানঃ ডাবল-স্তরযুক্ত পাইপ যার ভিতরে ১.২ মিমি পুরু USU304 স্টেইনলেস স্টিল, মাঝখানে অ্যাজবেস্ট স্তর এবং বাইরে ১.২ মিমি পুরু সাদা লোহা।

4.6.3 এদিকে, সঠিকভাবে প্রবাহ হার পরিমাপ করার জন্য, আমাদের কোম্পানি, ইউরোপীয় ইউনিয়নের মান EN14390 বিধান অনুযায়ী,একটি ডিফ্লেক্টর শীটের সাহায্যে পরীক্ষার অংশের আগে এবং পরে একটি অভিন্ন প্রবাহ পৃষ্ঠ গঠন করে.

4.6.4 নিষ্কাশন পাইপে ভলিউম প্রবাহের হারঃ নিষ্কাশন পাইপে ভলিউম প্রবাহের হার 1.0m3/s ± 0.05m3/s এ সেট করা হয় এবং পরীক্ষার সময় ভলিউম প্রবাহের হার 0.7m3/s ~ 1.2m3/s এর মধ্যে রাখা হয়।

4.7 দ্বি-দিকের প্রোব .

4.7.1 ইনস্টলেশনের অবস্থানঃ দ্বি-মুখী প্রোব নির্গমন নল মধ্যে ভলিউম প্রবাহ হার পরিমাপ করে,জোন্ডটি নিষ্কাশন নল থেকে শুরু করে 2400 মিমি দৈর্ঘ্যের পাইপের কেন্দ্রীয় অবস্থানে ইনস্টল করা হয়, এবং নিষ্কাশন পাইপের শেষের সাথে সংযোগ পাইপের দৈর্ঘ্য 1200 মিমি। জোনটি একটি সিলিন্ডার যা 32 মিমি দৈর্ঘ্য এবং 16 মিমি বাইরের ব্যাসার্ধের সাথে স্টেইনলেস স্টিলের তৈরি।গ্যাস চেম্বার দুটি অভিন্ন চেম্বার বিভক্ত করা হয় এবং দুই চেম্বার মধ্যে চাপ পার্থক্য একটি চাপ সেন্সর দ্বারা পরিমাপ করা হয়এটি ৪ নং ধারার প্রয়োজনীয়তা পূরণ করে।5.1 GB/T 31248-2014;

4.7.2 ডিফারেনশিয়াল চাপ সেন্সরঃ পাইপলাইনের ডিফারেনশিয়াল চাপ পরিমাপের জন্য একটি উচ্চ-নির্ভুলতা ডিফারেনশিয়াল চাপ ট্রান্সমিটার ব্যবহার করা হয়। উচ্চ-নির্ভুলতা দ্বি-নির্দেশমূলক জোনের জন্য, পরিসীমা (0 ~ 200) Pa,যথার্থতা ± 1 Pa, চাপ সেন্সর 90% আউটপুট রেসপন্স টাইম 1 সেকেন্ড পর্যন্ত;

4.7.3 থার্মোকপলঃ জোনের নিকটবর্তী অঞ্চলে গ্যাসের তাপমাত্রা পরিমাপ করার জন্য কে-টাইপ বর্মড থার্মোকপলের সমন্বিত GB/T16839.1-1997 বিধান ব্যবহার করা।থার্মোকপল তারের ব্যাসার্ধ ১.৫ মিমি.

4.8 নমুনা গ্রহণের প্রোডঃ নমুনা গ্রহণের প্রোডটি নিষ্কাশন পাইপে ইনস্টল করা হয় যেখানে ধোঁয়া গ্যাস সম্পূর্ণরূপে মিশ্রিত হয়। আশেপাশের ধোঁয়া গ্যাস প্রবাহের সাথে হস্তক্ষেপকে কমিয়ে আনার জন্য নমুনা গ্রহণের প্রোডটি সিলিন্ডারিক।.ধোঁয়াশা গ্যাসের নমুনা গ্রহণের অবস্থানটি নিষ্কাশন পাইপের পুরো ব্যাসার্ধ জুড়ে সেট করা হয়।নমুনা গ্রহণের জোনের গর্তের দিক নিচে নেমে যায়. নমুনা গ্রহণের জোনটি একটি উপযুক্ত নমুনা গ্রহণের টিউব দিয়ে অক্সিজেন এবং কার্বন ডাই অক্সাইড গ্যাস বিশ্লেষকের সাথে সংযুক্ত করা হয়। এটি বিভাগ 4 এর প্রয়োজনীয়তা পূরণ করে।5.2 GB/T 31248-2014;

এফইগুর 5ধোঁয়া অপসারণ নল, পরিমাপ বিভাগ, নমুনা গ্রহণ বিভাগ

4.৯ নমুনা গ্রহণ ব্যবস্থাঃ

4.9.1 নমুনা গ্রহণের সিস্টেমের গঠনঃ এটিতে নমুনা গ্রহণের টিউব, সুইট ফিল্টার, কোল্ড ট্র্যাপ, শুকানোর কলাম, পাম্প এবং বর্জ্য তরল নিয়ন্ত্রক রয়েছে।যা ধোঁয়াশা গ্যাসের নমুনা কার্যকরভাবে সংগ্রহ এবং নিষ্কাশন গ্যাস শোষণ করতে পারে.

4.9.২ নমুনা গ্রহণের টিউবটি পিটিইই ক্ষয় প্রতিরোধী উপাদান দিয়ে তৈরি।

4.9.3 সুট ফিল্টারঃ জ্বালানীর মাধ্যমে উত্পাদিত গ্যাসটি ফিল্টার দ্বারা একাধিক পর্যায়ে ফিল্টার করা হয় যাতে বিশ্লেষণ যন্ত্রের দ্বারা প্রয়োজনীয় কণা ঘনত্বের স্তর পৌঁছায়।মাল্টি-স্টেজ ফিল্টার জাপানি ফুজি ব্র্যান্ড গ্রহণ করেফিল্টার হেডটি সলিড পিটিএফই থেকে গঠিত এবং অভ্যন্তরটি 0.5um পিটিএফই ফিল্টার উপাদান।

4.9.4 ঠান্ডা ফাঁদঃ নিষ্কাশিত ধোঁয়াশা গ্যাসটি নিম্ন তাপমাত্রায় ঘনীভূত হয় যাতে জলীয় বাষ্প উৎপন্ন হয় এবং তারপরে জলীয় বাষ্পটি ধোঁয়া থেকে পৃথক করা হয়; ঠান্ডা ফাঁদটি কম্প্রেসার রেফ্রিজারেশন গ্রহণ করে,যার শীতল ক্ষমতা ৩২০ কেজেএইচ, ডু পয়েন্ট স্থিতিশীলতা 0.1 ডিগ্রী, এবং 0.1 K এর স্ট্যাটিক পরিবর্তন ডু পয়েন্ট। সিস্টেম অতিরিক্ত জলীয় বাষ্প বাদ ক্ষমতা আছে;

4.9.5 শুকানোর কলামঃ পৃথক করা ধোঁয়া গ্যাস দুটি ধাপে শুকানোর কলাম দ্বারা শুকানো হয়;

4.9.6 নমুনা পাম্পঃ জার্মান KNF ডায়াফ্রাম পাম্প, পাম্পের স্রাব ক্ষমতা 10L/min ~ 50L/min, পাম্পটি 10kpa এর বেশি একটি পার্থক্য চাপ তৈরি করে।নমুনা পাইপ শেষ অক্সিজেন এবং কার্বন ডাই অক্সাইড গ্যাস বিশ্লেষক সঙ্গে সংযুক্ত করা হয়.

4.10 ফ্যানঃ ধোঁয়া নিষ্কাশন পাইপের শেষে একটি ধোঁয়া নিষ্কাশন ফ্যান ইনস্টল করুন, 25 °C তাপমাত্রা এবং বায়ুমণ্ডলীয় চাপের অবস্থার মধ্যে, ফ্যানের নিষ্কাশন ক্ষমতা 1.5m3/s এর বেশি।ফ্যান শক্তি 7.৫ কিলোওয়াট

4.11 ধোঁয়া ঘনত্ব পরিমাপ সরঞ্জামঃ ধোঁয়া ঘনত্ব পরিমাপের জন্য দুটি ভিন্ন পরিমাপ কৌশল ব্যবহার করা হয়। GB/T31248-2014 বিভাগ 4.7 মানের প্রয়োজনীয়তা মেনে চলুন।

4.11.১ সরঞ্জাম ইনস্টলেশনের স্থানঃ ধোঁয়া নিষ্কাশন পাইপে ইনস্টল করা যেখানে বায়ু প্রবাহ সমানভাবে মিশ্রিত হয়;

4.11.2 হোয়াইট লাইট সিস্টেমটি হোয়াইট লাইট টাইপ লাইট অ্যাটেন্যুয়েশন সিস্টেমটি ধোঁয়া নিষ্কাশন নলের পরিমাপ পাইপের সাথে ইনস্টল করার জন্য নমনীয় জয়েন্টগুলি গ্রহণ করে এবং নিম্নলিখিত ডিভাইসগুলি অন্তর্ভুক্ত করেঃ

4.11.2.১ ইনক্যান্ডসেন্ট ল্যাম্পঃ ২৯০০ কে ± ১০০ কে রঙের তাপমাত্রায় ব্যবহার করা হয়; ৬ ভোল্ট ১০ ওয়াট ইনক্যান্ডসেন্ট ল্যাম্পের জন্য, একটি ডিসি পাওয়ার সাপ্লাই ইউনিট সহ, যা স্থিতিশীল ডিসি পাওয়ার এবং বর্তমানের ওঠানামা প্রদান করে।৫% (তাপমাত্রা সহ), স্বল্পমেয়াদী এবং দীর্ঘমেয়াদী স্থিতিশীলতা);

4.11.2.২ লেন্স সিস্টেমঃ কমপক্ষে ২০ মিমি ব্যাসার্ধের একটি সমান্তরাল রাশির দিকে আলোর ফোকাস করার জন্য ব্যবহৃত হয়। ফটোসেলের আলোক নির্গত ডিসপ্লেটি তার সামনে লেন্সের ফোকাল পয়েন্টে অবস্থিত হবে,এবং এর ব্যাসার্ধ (d) লেন্সের ফোকাল লং (f) এর উপর নির্ভর করে যাতে d/f 0 এর চেয়ে কম হয়.04.

4.11.2.3 ডিটেক্টরঃ জাপান হামামাতসু অপটিক্যাল পরিমাপ উপাদান, 400-750nm দৃশ্যমান আলোর পরিসীমা পরিমাপ পরিসীমা, ট্রান্সমিট্যান্স নির্ভুলতা 0.01%, অপটিক্যাল ঘনত্ব পরিসীমা 0-4, ধোঁয়া ঘনত্ব নির্ভুলতা ± 1%,তার প্রতিক্রিয়াশীলতার বর্ণালী বিতরণ এবং সিআইইর ভি (λ) ফাংশন (লাইট কার্ভ) এর ওভারল্যাপের নির্ভুলতা ± 5%; ডিটেক্টর আউটপুটের 1% ~ 100% এর মধ্যে।এর আউটপুট মানটি পরিমাপিত ট্রান্সমিট্যান্সের 3% এর মধ্যে বা পরম ট্রান্সমিট্যান্সের 1% এর মধ্যে রৈখিক হতে হবে;

4.11.2.4 ৯০% সাড়া সময় ৩ সেকেন্ডের বেশি হওয়া উচিত নয়।পরিষ্কারের হালকা attenuation ড্রাইভ প্রয়োজনীয়তা সঙ্গে সামঞ্জস্য রাখতে সাইড টিউব বায়ু প্রবেশ করা উচিত, স্ব-শোষণ সিস্টেমের পরিবর্তে সংকুচিত বাতাস ব্যবহার করা যেতে পারে। অপটিক্যাল ডিটেনুয়েশন সিস্টেমের ক্যালিব্রেশনটি পরিশিষ্ট F এর GB/T 31248-2014 এর প্রয়োজনীয়তা পূরণ করতে হবে।4.

4.11.2.5 নির্দিষ্ট পরামিতি নিম্নরূপঃ

4.11.2.5.1 আলোর উৎসঃ আমদানিকৃত জার্মান ফিলিপস ইনক্যান্ডসেন্ট ল্যাম্প

4.11.2.5.২ নামমাত্র শক্তিঃ ১০ ওয়াট

4.11.2.5.3 নামমাত্র ভোল্টেজঃ ৬ ভোল্ট

4.11.2.5.4 নির্ভুলতাঃ ± 0.01V

4.11.2.5.7 রিসেপ্টর: জাপান হামামাতসু সিলিকন ফটোসেল, বোর্ড সিগন্যাল দ্বারা শক্তিশালী, কম্পিউটারে I / O বোর্ড ইনপুট মাধ্যমে,বর্ণালী প্রতিক্রিয়া এবং ইন্টারন্যাশনাল কমিশনারস অফ ইলুমিনিটেশন (সিআইই) ফোটোমিটার মেলে.

4.11.3 লেজার সিস্টেমঃ লেজার ফোটোমিটার 0.5 mW থেকে 2.0 mW এর আউটপুট পাওয়ারের সাথে হিলিয়াম-নিওন লেজার ব্যবহার করা উচিত। পরিমাপ টিউবটি বাতাসে প্রবেশ করা উচিত,পরিষ্কারের আলো হ্রাস ড্রাইভ প্রয়োজনীয়তা মেনে চলার জন্য অপটিক্স (F.4.২), স্ব-শোষিত বায়ুর পরিবর্তে সংকুচিত বায়ু হতে পারে।

4.১২ ধোঁয়া গ্যাসের বিশ্লেষণ সরঞ্জামঃ

4.12.1 অক্সিজেন বিশ্লেষকঃ জার্মানি সিমেন্স মেশিন আমদানি, প্যারাম্যাগনেটিক।

4.12.1.1 পরিমাপ পরিসীমাঃ (0-25) %

4.12.1.২ সিগন্যাল আউটপুটঃ ৪-২০ এমএ;

4.12.1.3 রেজোলিউশন ১০০×১০-৬

4.12.1.4 আপেক্ষিক আর্দ্রতাঃ <৯০% (কোনও কনডেন্সেশন নেই);

4.12.1.5 রৈখিকতার বিচ্যুতিঃ <±0.1% O2;

4.12.1.6 শূন্য ড্রিফটঃ≤0.৫%/মাস;

4.12.1.7 রেঞ্জ ড্রাইভঃ≤0.৫%/মাস।

4.12.1.8 অভ্যন্তরীণ সংকেত প্রক্রিয়াকরণের সময় ১ সেকেন্ডের কম;

4.12.1.9 প্রতিক্রিয়া সময়ঃ T90 <5 সেকেন্ড

4.12.1.10 পুনরাবৃত্তিযোগ্যতাঃ <±০.০২% O2;

4.12.1.11 স্থানীয় ডিসপ্লেঃ এলসিডি তরল স্ফটিক ডিসপ্লে (ব্যাকলাইট সহ)

4.12.1.১২ অ্যানালগ আউটপুটঃ ৪
