উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | SKYLINE |
সাক্ষ্যদান: | CE |
মডেল নম্বার: | SL802 |
ন্যূনতম চাহিদার পরিমাণ: | 1 ইউনিট |
---|---|
মূল্য: | negotiated |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠের কেস |
ডেলিভারি সময়: | 20 কার্যদিবস |
পরিশোধের শর্ত: | T/T, ওয়েস্টার্ন ইউনিয়ন, L/C, MoneyGram |
যোগানের ক্ষমতা: | 1 ইউনিট / মাস |

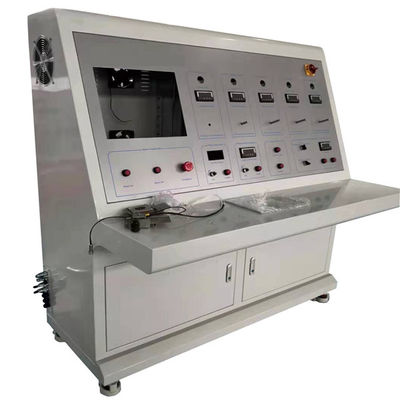

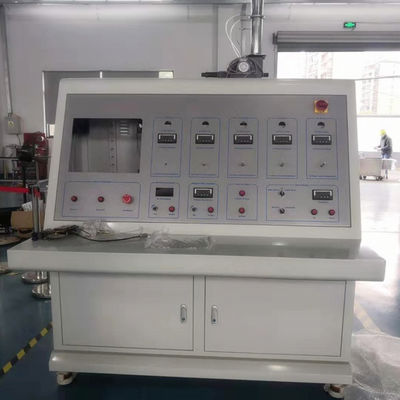

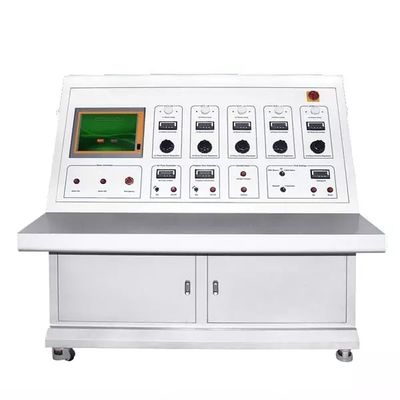

স্কাইলাইন: | ওয়্যার এবং ক্যাবল ফায়ার রেজিস্ট্যান্স টেস্টার | মান: | IEC: IEC 60331-11 & 12: 2002, IEC 60331-21 ~ 23: 1999 |
---|---|---|---|
পরিবেষ্টিত তাপমাত্রা: | অপারেটিং 10°C থেকে 35°C | পাওয়ার সাপ্লাই: | AC 380V 3-ফেজ, 50/60Hz, 30A |
লক্ষণীয় করা: | জ্বলনযোগ্যতা পরীক্ষা মেশিন,শিখা পরীক্ষার ল্যাব |
পণ্য পরিচিতি
এই পরীক্ষা যন্ত্রটি সার্কিট অখণ্ডতা বজায় রাখার জন্য প্রয়োজনীয় তারের পরীক্ষা করার জন্য ব্যবহার করা হবে যখন একা আগুন বা শক সহ আগুনের বিষয় যেখানে পরীক্ষার অবস্থা কমপক্ষে 750˚C তাপমাত্রার সাথে সামঞ্জস্যপূর্ণ একটি নিয়ন্ত্রিত তাপ আউটপুট সহ শিখার উপর ভিত্তি করে বা শক সহ আগুন কমপক্ষে 830 ডিগ্রি সেলসিয়াস তাপমাত্রায়।
প্রযুক্তিগত পরামিতি
1.তাপ উৎস: AGF রিবন টাইপ প্রোপেন গ্যাস বার্নার
2. আড়াআড়ি গর্তের 3 সারি দিয়ে গঠন করা, বার্নারের সামনের গড় প্রস্থ: 15 মিমি, গর্তের ব্যাস: 1.32 মিমি, কেন্দ্রের মধ্যে দূরত্ব: 3.2 মিমি।
3. বার্নার প্লেটের উভয় মুখে শিখা সংরক্ষণের জন্য পাইলট গর্তে একটি পালিশড হোল সারি।
4. তাপমাত্রা পরীক্ষা করার জন্য বার্নার সেন্টার-লাইনের বাম এবং ডানদিকে 45 মিমি আলাদা করে দুটি থার্মোকল অনুভূমিকভাবে ইনস্টল করা হয়েছে।
5. গ্যাস এবং বায়ু প্রবাহ নিয়ন্ত্রণ করতে ভর প্রবাহ নিয়ন্ত্রক, নির্ভুলতা 1.5% কম নয়।
6. সফ্টওয়্যার বার্নার ক্রমাঙ্কন তাপমাত্রা, প্রোপেন এবং বায়ু প্রবাহের হার ইত্যাদি দেখাতে পারে।
7. যখন সার্কিটের অখণ্ডতা বজায় রাখা যায় না তখন প্রয়োজনীয় পরীক্ষার ভোল্টেজ বজায় রাখার জন্য পর্যাপ্ত ক্ষমতা সহ একটি তিন-ফেজ তারকা ট্রান্সফরমার দ্বারা কারেন্ট সরবরাহ করা হয়।
8. কন্ডাক্টর কানেকশন ইন্ডিকেটর (LED ইন্ডিকেটর) একটি কারেন্ট গঠন করতে।
9. ভোল্টেজ মান স্বয়ংক্রিয়ভাবে সফ্টওয়্যার দ্বারা সেট করা হয় এবং একটি প্যানেল নিয়ামক দ্বারা সমন্বয় করা হয়।
10. বর্তমান এবং ভোল্টেজ ডেটার ডিজিটাল প্রদর্শন, কারেন্টের নির্ভুলতা 0.001A।
11. 2A সহ ফিউজ ব্যবহার করে বর্তমান সুরক্ষা।
12. সমস্ত কারেন্ট এবং ভোল্টেজের রিয়েল-টাইম পরিমাপ ডেটা কম্পিউটার দ্বারা সংগ্রহ করা হয় এবং কারেন্ট এবং ভোল্টেজের বক্ররেখা তৈরি হয়।
13. যখন সার্কিট অখণ্ডতা বজায় রাখা যায় না, সংশ্লিষ্ট সূচক বাতি নিভে যায়, কম্পিউটার স্বয়ংক্রিয়ভাবে অবস্থা নির্ধারণ করে এবং সময় রেকর্ড করে, এবং শব্দ এবং আলোর অ্যালার্ম পাঠায়।
পণ্যের বৈশিষ্ট্য
1. নমুনা সমর্থন ডিভাইস এমন হতে হবে যাতে খাপ বা তারের সুরক্ষিত প্রান্ত বা তারের নমুনা অনুভূমিকভাবে সমর্থিত হয়।নমুনার এক প্রান্ত নড়াচড়া রোধ করতে একটি নির্দিষ্ট ক্ল্যাম্প দ্বারা আটকানো হয়, এবং অন্য প্রান্তটি নমুনা, তারকে সমর্থন করে বা তারের মাঝখানের অংশটি 300 মিমি দূরে দুটি ধাতব রিং দ্বারা সমর্থিত।ধাতব রিং এবং সমর্থনকারী ডিভাইসের অন্যান্য ধাতব অংশগুলি ভালভাবে গ্রাউন্ডেড।ধাতব রিংয়ের অভ্যন্তরীণ ব্যাস প্রায় 150 মিমি, এবং 10±2 মিমি ব্যাস সহ বৃত্তাকার বার ব্যবহার করা হয়।
2. ইগনিশন উত্স হল আমেরিকান AGF প্রোপেন রিবন বার্নার যার অগ্রভাগের দৈর্ঘ্য 500mm এবং অগ্রভাগের নামমাত্র প্রস্থ 15mm।অগ্রভাগে 1.32 মিমি ব্যাস এবং 3.2 মিমি কেন্দ্রের দূরত্বের তিনটি সারি রয়েছে।অগ্রভাগের প্রতিটি পাশে একটি রয়েছে।ছোট গর্ত শিখা জ্বলন বজায় রাখার জন্য গাইড গর্ত হিসাবে কাজ করে, এবং মাত্রিক সহনশীলতা হল ±5%;
3. আমদানি করা ভর প্রবাহ নিয়ন্ত্রক গ্যাস এবং বায়ু প্রবাহ নিয়ন্ত্রণ করে, এবং পড়ার সঠিকতা 1.5% এর কম নয়;
4. আমদানি করা চাপ হ্রাসকারী ভালভ 0.1Mpa±3pa একটি আউটলেট চাপ প্রদান করতে পারে;
5. আমদানি করা চাপ গেজ, 0-200kpa চাপ পরিসীমা প্রদান করতে পারে;
6. বার্নার তাপমাত্রা ক্রমাঙ্কনের জন্য 1.5 মিমি ব্যাস সহ আমদানি করা ওমেগা থার্মোকল;
7. জ্বলন্ত পরীক্ষার সময় সেট করতে পারেন এবং স্বয়ংক্রিয়ভাবে গ্যাস কেটে ফেলতে পারেন;
8. স্ট্যান্ডার্ড টেস্ট সফ্টওয়্যার, বার্নার ক্রমাঙ্কন তাপমাত্রা, প্রোপেন প্রবাহ, বায়ু প্রবাহ প্রদর্শন করতে পারে;
9. পরীক্ষাটি 0.6/1.0 KV এবং নীচের রেটযুক্ত ভোল্টেজ সহ তারের ক্ষেত্রে প্রযোজ্য;
10. পরীক্ষার সময়, ধারাবাহিকতা পরিদর্শনের জন্য ব্যবহৃত কারেন্ট তারের সমস্ত কন্ডাক্টরের মধ্য দিয়ে যেতে হবে।এই কারেন্ট একটি তিন-ফেজ স্টার ট্রান্সফরমার দ্বারা সরবরাহ করা হয়।যখন লিকেজ কারেন্ট অনুমোদিত হয় তখন ট্রান্সফরমারের প্রয়োজনীয় পরীক্ষা ভোল্টেজ বজায় রাখার পর্যাপ্ত ক্ষমতা থাকে।নমুনার অন্য প্রান্তে, প্রতিটি কন্ডাক্টর বা কন্ডাক্টরের প্রতিটি সেট একটি পয়েন্টিং ডিভাইস (এলইডি ইন্ডিকেটর) এর সাথে সংযুক্ত থাকে যাতে একটি কারেন্ট তৈরি হয় যার মাধ্যমে কম্পিউটার সফ্টওয়্যারে ডেটা পাওয়া যায়;
11. ভোল্টেজ সেটিং কম্পিউটার দ্বারা প্রবেশ করা যেতে পারে, স্বয়ংক্রিয়ভাবে ভোল্টেজ মান সেট করে।ভোল্টেজটি প্যানেল বোতামগুলির মাধ্যমেও সূক্ষ্মভাবে সুরক্ষিত করা যেতে পারে;
12. পরীক্ষার সার্কিট বর্তমান সুরক্ষা একটি ফিউজ গ্রহণ করে এবং GB 13539.5-এ উল্লেখিত D II প্রকারের সাথে সামঞ্জস্যপূর্ণ।ফিউজ স্ট্যান্ডার্ড 2A।প্রতিস্থাপন করা সহজ.এবং প্রতিটি পরীক্ষার সার্কিট রক্ষা করতে আমদানি করা ক্ষুদ্র সার্কিট ব্রেকার ব্যবহার করুন;
13. পরীক্ষার তারের বর্তমান এবং ভোল্টেজ ডেটা সমস্ত সেকেন্ডারি যন্ত্রের মাধ্যমে পাস করা হয়, ডিজিটালভাবে প্রদর্শিত হয়, পরীক্ষার বর্তমান নির্ভুলতা হল 0.001A, এবং প্রকৃত কারেন্ট হল 0.25A হল সেরা টেস্ট কারেন্ট;
14. সমস্ত স্রোত এবং ভোল্টেজের রিয়েল-টাইম পরিমাপ ডেটা কম্পিউটার দ্বারা সংগ্রহ করা হয় এবং কারেন্ট এবং ভোল্টেজ বক্ররেখা তৈরি করে, আগুনের পরিস্থিতিতে প্রতিটি তারের বর্তমান এবং ভোল্টেজ বক্ররেখা দেখায় এবং আগুন প্রতিরোধের কার্যকারিতা নির্ধারণ করে।ফায়ার টাইম ফাংশন হিসাবে তারের আরও বিশ্লেষণ করা যেতে পারে।চূড়ান্ত তথ্য একটি কম্পিউটার ডাটাবেসে সংরক্ষণ করা হয় এবং সহজে অ্যাক্সেসের জন্য একটি আদর্শ প্রতিবেদন তৈরি করা হয়;
15. পরীক্ষার আগে শিখা তাপমাত্রার ক্রমাঙ্কন, আমদানি করা সাঁজোয়া থার্মোকলটি ক্রমাঙ্কিত করা হয়, কম্পিউটার দ্বারা কমপক্ষে 10 মিনিটের জন্য ক্রমাঙ্কন তাপমাত্রা সংগ্রহ করা হয় এবং কম্পিউটারে ফায়ার মোড নির্বাচন করা হয়।ফায়ার সাপ্লাই মোড অনুযায়ী, কম্পিউটারটি সংগৃহীত তাপমাত্রা অনুযায়ী স্টেডি-স্টেট স্যাম্পলিং এবং পার্থক্য গণনা করে এবং একটি যাচাই প্রতিবেদন দেয়।প্রতিবেদনটি সংরক্ষণ করুন এবং যাচাইকরণের নির্ভরযোগ্যতা এবং কর্তৃত্ব নিশ্চিত করতে ডাটাবেসে সংরক্ষণ করুন;
16. পরীক্ষার সময়, গ্যাস এবং অক্জিলিয়ারী বায়ু উভয়ই ভর প্রবাহ নিয়ন্ত্রক, এবং ভেনটুরি মিশ্রিত হয়, কম্পিউটার স্বয়ংক্রিয়ভাবে প্রবাহ ভালভ নিয়ন্ত্রণ করে, এবং ডেটাবেসে রিয়েল টাইমে ডেটা রেকর্ড করা হয়।কম্পিউটার স্বয়ংক্রিয়ভাবে গ্যাস এবং অক্জিলিয়ারী বায়ু অনুপাতকে দহনকে সম্পূর্ণরূপে নিয়ন্ত্রণ করে, একটি স্থিতিশীল শিখা তৈরি করে এবং শিখা তাপমাত্রাকে স্থিতিশীল করে;
17. যখন সার্কিট সাধারণত সক্রিয় হয়, প্রতিটি সার্কিট আমদানি করা নির্দেশক আলো গ্রহণ করে।যখন শিখা অবস্থার অধীনে লাইনটি অসম্পূর্ণ থাকে, তখন সংশ্লিষ্ট সার্কিট সূচকটি নিভে যায়।কম্পিউটার স্বয়ংক্রিয়ভাবে বর্তমান অবস্থা নির্ধারণ করে এবং শব্দ এবং আলোর অ্যালার্ম নিয়ন্ত্রণ করে।
প্রয়োগ: তার এবং তারের ফায়ার টেস্টারটি তারের বা গ্রিডের জন্য তারের আগুন প্রতিরোধের পরীক্ষা করতে ব্যবহৃত হয় এবং সার্কিট বজায় রাখার জন্য তারের অখণ্ডতা পরীক্ষা করার জন্য 750 ° C এবং 950 ° C এর কম নয় এমন একটি শিখায় পুড়ে যায়। .
মান
IEC:IEC 60331-11&12:2002, IEC 60331-21~23:1999
IEC 60331 ফার অবস্থার অধীনে বৈদ্যুতিক তারের জন্য পরীক্ষা সার্কিট অখণ্ডতা
IEC 60331 পার্ট 11 কমপক্ষে 750˚C এর শিখা তাপমাত্রায় একা আগুন
IEC 60331 পার্ট 21 0.6/1kV পর্যন্ত রেট করা ভোল্টেজের কেবল
IEC 60331 পার্ট 12 কমপক্ষে 830˚C এর শিখা তাপমাত্রায় শক সহ আগুন
IEC 60331 পার্ট 31 0.6/1kV পর্যন্ত রেটেড ভোল্টেজের শক সহ আগুন
মাত্রা: 1750 মিমি (W) x 680 মিমি (D) x 1400 মিমি (H)
ওজন: 160 কেজি
ইনস্টলেশন প্রয়োজনীয়তা
বৈদ্যুতিক: AC 380V 3-ফেজ, 50/60Hz, 30A
পরিবেষ্টিত তাপমাত্রা: অপারেটিং 10°C থেকে 35°C
টেস্টিং রুম: 3,000 মিমি (W) x 3,000 মিমি (D) x 3,000 মিমি (H)
গ্যাস: বায়ু এবং প্রোপেন
