আইএসও ৫৬৬০ শঙ্কু গ্যাজ ক্যালোরিমিটার

শঙ্কু ক্যালোরিমিটার.pdf
যন্ত্রের প্রবর্তন
কনস ক্যালোরিমিটারটি ডঃ ভিটনিস বাবরুসকাসের দ্বারা পরীক্ষিত একটি আয়তক্ষেত্রাকার নমুনার (100 মিমি × 10 মিমি) অক্সিজেন খরচ থেকে উদ্ভূত হয় যা 100 কেডব্লিউ / এম 2 এর তাপ বিকিরণের মান।
শঙ্কু ক্যালোরিমিটার উপাদান জ্বলন অক্সিজেন খরচ নীতির উপর ভিত্তি করে। অক্সিজেন 1 কেজি প্রতি মুক্তি তাপ প্রায় 13.1MJ হয়। এটি উপাদান তাপ মুক্তি পরিমাপ,জ্বালানীর সময়, অক্সিজেন খরচ, সিও এবং সিও 2 উত্পাদন, এবং জ্বলন গ্যাস প্রবাহ।
শঙ্কু ক্যালোরিমিটারটি পরীক্ষাগারের আকারের সাথে কঠোরভাবে সামঞ্জস্যপূর্ণ এবং পরীক্ষার সফ্টওয়্যার দ্বারা ডিজাইন করা স্বয়ংক্রিয় নিয়ন্ত্রণ ইউনিটটি ব্যবহারকারীর পক্ষে পরিচালনা করা সুবিধাজনক।সে ১৭ ইঞ্চি টাচ স্ক্রিন কম্পিউটার ব্যবহার করে, যা আন্তর্জাতিক মানদণ্ডের সাথে পুরোপুরি সঙ্গতিপূর্ণ।

মানদণ্ড মেনে চলা
-আইএসও ৫৬৬০ অগ্নি প্রতিক্রিয়া পরীক্ষা, তাপ মুক্তির হার, ধোঁয়াশার হার এবং ভর ক্ষতির হার;
-এএসটিএম E1354 অক্সিজেন খরচ ক্যালোরিমিটার ব্যবহার করে উপাদান এবং পণ্যগুলির তাপ এবং দৃশ্যমান ধোঁয়া মুক্তির হার নির্ধারণ;
-বিএস ৪৭৬ পিটি.১৫ বিল্ডিং উপকরণগুলির জ্বলন এবং কাঠামোর পরীক্ষা, পণ্য তাপ মুক্তির হার নির্ধারণ;

প্রযুক্তিগত পরামিতি

পণ্য বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
1. কনস ক্যালোরিমিটার সঞ্চালিত বিশ্লেষণ ক্যাবিনেটের সাথে, ISO 9705, EN 13823 ইত্যাদির মতো একটি বড় তাপ মুক্তির হার পরীক্ষার সিস্টেমের সাথে সংযুক্ত করা যেতে পারে, ISO 5660, ASTM E1354, BS 476 পার্ট 15 ইত্যাদির সাথে সম্মতিযুক্তপরীক্ষার মান.
2সমন্বিত পরীক্ষার দেহ এবং 19 ইঞ্চি বিশ্লেষণ ক্যাবিনেট, এমবেডেড পিসি 15 ইঞ্চি টাচ স্ক্রিন কম্পিউটার, পুরো নিয়ন্ত্রণ এবং স্বয়ংক্রিয় পরীক্ষার জন্য।

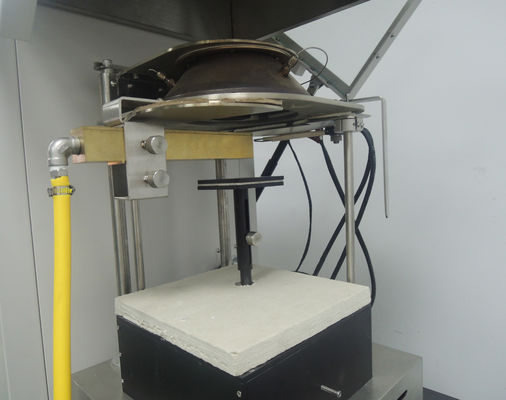

3.কোনিকাল হিটার নামমাত্র শক্তি 5000W, তাপ আউটপুট 0 ~ 100kW / এম 2, পিআইডি তাপমাত্রা নিয়ামক ব্যবহার করে, যখন বিকিরণ শঙ্কু অনুভূমিক বা উল্লম্ব হতে পারে।
4নমুনার পৃষ্ঠের কেন্দ্রীয় অংশে 50 x 50 মিমি পরিসরের এক্সপোজ করা হলে, বিচ্যুতির কেন্দ্রে বিকিরণ 2% এর বেশি নয়।
5. নমুনা ওজন পরিসীমা 0 ~ 3000g; নির্ভুলতাঃ 0.1g.
6. অটো স্প্লিট শাটার স্বয়ংক্রিয়ভাবে নমুনাতে বিকিরণ প্রেরণের জন্য খোলা।
7.ABB EL3020 প্যারাম্যাগনেটিক অক্সিজেন বিশ্লেষক, গ্যাসে অক্সিজেনের ঘনত্ব পরিমাপের জন্য প্যারাম্যাগনেটিক পরিবর্তনের পদ্ধতি ব্যবহার করে। 0-25% এর মধ্যে ঘনত্ব পরিসীমা।
8লেজার সিস্টেম ব্যবহার করে ধোঁয়া ঘনত্ব বিশ্লেষণ, সিস্টেম একটি 0.5mW He Ne লেজার, প্রধান আবিষ্কারক এবং সহায়ক আবিষ্কারক গঠিত।

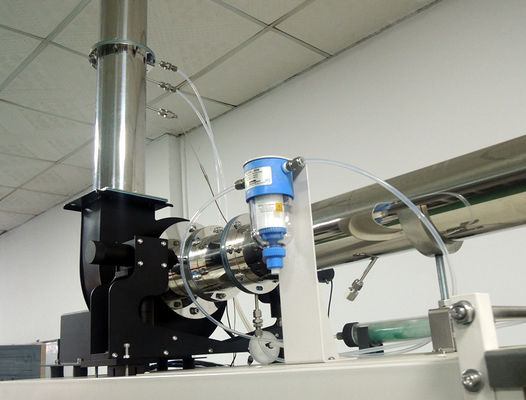

নিষ্কাশন সিস্টেম ফ্যান, ধোঁয়া সংগ্রহ কভার, নিষ্কাশন পাইপ এবং ছিদ্র প্লেট প্রবাহ মিটার ইত্যাদি গঠিত। 0 ~ 50g / s এর নিষ্কাশন ফ্যান প্রবাহ হার, নির্ভুলতা 0.1g / s।
9ধোঁয়া সংগ্রহকারী হাউড থেকে 685 মিমি, 12 টি গর্তের সাথে রিং নমুনা গ্রহণকারী ইনস্টল করা হয়েছে।
10.এজাহাজের প্রবাহের হার নির্ধারণ করা উচিত, ফ্যানের উপরে 350 মিমি ধারালো প্রান্তের উভয় পাশে চাপের পার্থক্য পরিমাপ করে, ধারালো প্রান্তের অভ্যন্তরীণ ব্যাসার্ধ
প্রান্ত খোলার প্লেট 57 মিমি + 1 মিমি।
11.এবিবি এসসিসি-এস গ্যাস নমুনা গ্রহণের সিস্টেমটিতে নমুনা গ্রহণের পাম্প, ফিল্টার, কোল্ড ট্র্যাপ, বর্জ্য জলের নিষ্কাশন, জল ফিল্টার এবং সিও 2 ফিল্টার রয়েছে;
তাপ প্রবাহ মিটার (আইএসও ৫৬৬০ এর জন্য) ব্যবহার করার সময় জল এবং নদীর নদীর প্রয়োজন ছাড়াই পোর্টেবল জল শীতল সিস্টেম।
12পুরো পরীক্ষার সিস্টেমের প্রতিক্রিয়া ক্যালিব্রেট করার জন্য, একটি বর্গক্ষেত্র খোলার ব্রাস ক্যালিব্রেশন বার্নার ব্যবহার করা হয়, যা C- সহগের মান পরিমাপ করতে ব্যবহৃত হয়।
13তথ্য সংগ্রহ সিস্টেম অক্সিজেন বিশ্লেষক, গর্ত মিটার, থার্মোকপল এবং অন্যান্য যন্ত্রপাতি আউটপুট রেকর্ড করতে সক্ষম।

অ্যাপ্লিকেশন

কনস ক্যালোরিমিটারটি বিস্তৃত উপকরণগুলির জ্বলন এবং আগুনের আচরণ মূল্যায়নের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ

• নির্মাণ সামগ্রী ও নির্মাণ পণ্য

• রেলওয়ে উপাদান

• তার এবং তারের উপাদান

• পলিমার উপাদান

• কম্পোজিট উপাদান

• অগ্নি গবেষণা এবং পরীক্ষাগার পরীক্ষার জন্য ব্যবহৃত উপকরণ

এটি উপাদান নির্মাতারা, অগ্নি পরীক্ষার পরীক্ষাগার, গবেষণা প্রতিষ্ঠান এবং অগ্নি কর্মক্ষমতা পরীক্ষায় জড়িত অন্যান্য সংস্থা দ্বারা ব্যবহার করা যেতে পারে।


শঙ্কু ক্যালোরিমিটারের পণ্যের বিবরণ
ড. ড. হার্ভার্ডের দ্বারা ব্যবহৃত শঙ্কুযুক্ত হিটারের নাম থেকে শঙ্কু ক্যালোরিমিটারের নাম এসেছে।Vytenis Babrauskas পরীক্ষা নমুনা (100mm এক্স 100mm) পরিদর্শন করতে বেঞ্চ স্কেল অক্সিজেন তার উন্নয়ন জন্য 100kW / মি 2 পর্যন্ত ফ্লাক্স সঙ্গেকনস ক্যালোরিমিটার টেস্ট তত্ত্বের উপর ভিত্তি করে যে বিশুদ্ধ জ্বলন ক্যালোরি জ্বলন জন্য প্রয়োজনীয় অক্সিজেন পরিমাণ এবং 13.যখনই ১ কেজি অক্সিজেন গ্রাস করা হয় তখনই ১ এমজে/কেজি উৎপন্ন হয়, এবং তাপ নির্গমন, জ্বালানির সময়, অক্সিজেন খরচ, সিও এবং সিও 2 উত্পাদন, এবং পরীক্ষার উপকরণ থেকে উত্পন্ন জ্বলন্ত গ্যাসের প্রবাহ পরিমাপ করা হয়।
মানদণ্ড
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
আইএসওঃআইএসও ৫৬৬০
EN:EN 45545-2: ২০১৩
GB:GB/T 16172:2007

ইনস্টলেশনের প্রয়োজনীয়তা
বৈদ্যুতিকঃ ২৩০ ভোল্ট নামমাত্র ৫০ এম্পার
পরিবেষ্টিত তাপমাত্রাঃ 10°C থেকে 35°C পর্যন্ত
মাত্রাঃ ডিভাইসঃ 1800mm (W) x 900mm x (H) x 2600mm (D)
গ্যাস সরবরাহঃমিথেন, নাইট্রোজেন, সংকুচিত বায়ু

অনুগ্রহ করে নিচের লিংক অনুযায়ী শঙ্কু ক্যালোরিমিটার অপারেশনের ভিডিওটি দেখুনঃ
https://youtu.be/-U20AJEfArg

কোম্পানির প্রোফাইল.pdf

প্রায়শই জিজ্ঞাসিত প্রশ্ন

Q1: একটি শঙ্কু ক্যালোরিমিটার কীসের জন্য ব্যবহৃত হয়?

A1: শঙ্কু ক্যালোরিমিটার উপাদানগুলির আগুনের আচরণ এবং জ্বলন কর্মক্ষমতা মূল্যায়ন করতে ব্যবহৃত হয়। এটি তাপ মুক্তির হার, জ্বালানির সময়, অক্সিজেন খরচ,ধোঁয়া উৎপাদন, CO এবং CO2 উত্পাদন, এবং জ্বলন সময় ভর ক্ষতি।

প্রশ্ন ২ঃ একটি শঙ্কু ক্যালোরিমিটার কিভাবে কাজ করে?

উত্তরঃ কনস ক্যালোরিমিটার অক্সিজেন খরচ নীতির উপর ভিত্তি করে কাজ করে।পরীক্ষামূলক নমুনা দ্বারা ব্যবহৃত অক্সিজেনের পরিমাণ পরিমাপ করা হয় এবং উপাদান দ্বারা মুক্তি পায় তাপ মূল্যায়ন করতে ব্যবহৃত হয়.

Q3: এই শঙ্কু ক্যালোরিমিটারের সাথে কোন মানগুলি ব্যবহার করা যেতে পারে?

A3:পণ্যের স্পেসিফিকেশন ISO 5660, ASTM E1354, BS 476 পার্ট 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 এবং GB/T 16172 তালিকাভুক্ত করেঃ2007প্রযোজ্য স্ট্যান্ডার্ডটি নির্দিষ্ট পরীক্ষার প্রয়োগের উপর নির্ভর করে।

Q4: কোন উপাদানগুলি একটি শঙ্কু ক্যালোরিমিটার ব্যবহার করে পরীক্ষা করা যেতে পারে?

A4:কনস ক্যালোরিমিটারটি বিল্ডিং উপকরণ, রেলওয়ে উপকরণ, তার এবং তারের উপকরণ, পলিমার,প্রযোজ্য পরীক্ষার পদ্ধতি অনুযায়ী কম্পোজিট এবং অন্যান্য জ্বলনযোগ্য উপাদান.

প্রশ্ন 5: শঙ্কু ক্যালোরিমিটার কোন পরামিতিগুলি পরিমাপ করতে পারে?

A5:সিস্টেম কনফিগারেশনের উপর নির্ভর করে, সরঞ্জামটি তাপ মুক্তির হার, জ্বলন সময়, অক্সিজেন খরচ, ধোঁয়া উত্পাদন, সিও এবং সিও 2 উত্পাদন, ভর ক্ষতি এবং জ্বলন গ্যাস প্রবাহ পরিমাপ করতে পারে।

প্রশ্ন 6: ধোঁয়া বিশ্লেষণ পাওয়া যায়?

A6:হ্যাঁ। ধোঁয়া ঘনত্ব বিশ্লেষণ একটি ঐচ্ছিক কনফিগারেশন হিসাবে তালিকাভুক্ত করা হয়। সিস্টেমটি CO এবং CO2 বিশ্লেষণের জন্য একটি ইনফ্রারেড বিশ্লেষক দিয়ে সজ্জিত করা যেতে পারে।

প্রশ্ন ৭ঃ শঙ্কু ক্যালোরিমিটার কি অন্যান্য অগ্নি পরীক্ষার সিস্টেমের সাথে সংযুক্ত হতে পারে?

A7:পণ্যের স্পেসিফিকেশন অনুযায়ী, শঙ্কু ক্যালোরিমিটারটি ISO 9705 এবং EN 13823, এর মতো বৃহত্তর তাপ মুক্তির হার পরীক্ষার সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।
