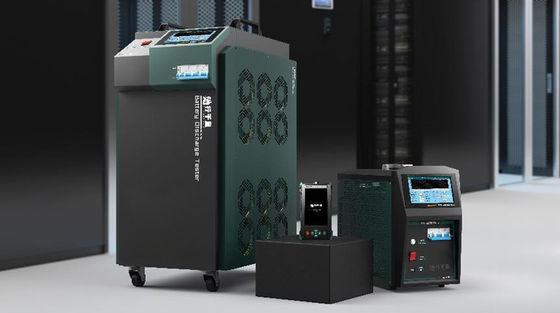

100V/50A-ব্যাটারি চার্জ এবং ডিসচার্জ টেস্টার ল্যাব টেস্টিং সরঞ্জাম

ল্যাব টেস্টিং সরঞ্জামের পণ্যের বিবরণ

ব্যাটারি চার্জ/ডিসচার্জ পরীক্ষক হল একটি উচ্চ দক্ষতা পরীক্ষার যন্ত্র যা আমাদের কোম্পানির দ্বারা নতুনভাবে ব্যাটারি প্যাক চেক ডিসচার্জ পরীক্ষা, ব্যাটারি প্যাকের অবশিষ্ট ক্ষমতা পরীক্ষা, একক ইউনিট পরিদর্শন এবং ব্যাটারি দৈনিক রক্ষণাবেক্ষণের সমাধানের জন্য তৈরি করা হয়েছে।যন্ত্রটি দেশে এবং বিদেশে উন্নত চার্জিং এবং ডিসচার্জিং নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে এবং সীসা-অ্যাসিড এবং লিথিয়াম ব্যাটারির চার্জিং এবং ডিসচার্জিং বৈশিষ্ট্য অনুসারে ব্যাটারি চার্জিং, ডিসচার্জিং, চক্রীয় চার্জিং এবং ডিসচার্জিং পরীক্ষার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।পরীক্ষক রিয়েল টাইমে স্রাব প্রক্রিয়া চলাকালীন ব্যাটারি ভোল্টেজ, স্রাব বর্তমান, স্রাবের সময়কাল, স্রাব ক্ষমতা এবং অন্যান্য পরামিতি নিরীক্ষণ করতে পারে;ইন্সট্রুমেন্টটি একটি বুদ্ধিমান এমবেডেড অপারেটিং সিস্টেম গ্রহণ করে এবং ব্যাটারি পরীক্ষার নেটওয়ার্কিং উপলব্ধি করতে ওয়্যারলেস ডেটা ট্রান্সমিশন সমর্থন করে, যা ব্যাটারি প্যাক রক্ষণাবেক্ষণ এবং পরিচালনাকে সহজ এবং আরও বৈজ্ঞানিক করে তোলে, এইভাবে ব্যাটারি প্যাকের পরিষেবা জীবন প্রসারিত করে।এটি বিভিন্ন শিল্পে ব্যাপকভাবে ব্যবহার করা যেতে পারে যেমন যোগাযোগ, বৈদ্যুতিক শক্তি, টাওয়ার, ব্যাটারি নির্মাতারা, নতুন শক্তির যানবাহন উদ্যোগ, রেলপথ, পাতাল রেল, পেট্রোকেমিক্যাল ইত্যাদি। সহজ অপারেশন এবং নিরাপদ চার্জিং এবং ডিসচার্জিংয়ের সুবিধার সাথে, এটি আদর্শ পরীক্ষা। ডিসি সিস্টেম অপারেশন এবং রক্ষণাবেক্ষণ পরীক্ষার জন্য টুল।

ল্যাব টেস্টিং সরঞ্জামের পণ্য বৈশিষ্ট্য

• পলিমারিক পজিটিভ টেম্পারেচার কোফিসিয়েন্ট রেসিস্টর (পলিমেরিক পজিটিভ টেম্পারেচার কোফিসিয়েন্ট) ব্যবহার করে প্রোডাক্ট ডিসচার্জ (পলিমেরিক পজিটিভ টেম্পারেচার কোফিসিয়েন্ট) যাকে পিটিসি বলা হয়, ডিভাইসটি সার্কিটে একটি প্রতিরক্ষামূলক ভূমিকা পালন করতে পারে যখন বর্তমান ঢেউ খুব বড়, খুব বেশি তাপমাত্রা, ওভারকারেন্ট (যেমন শর্ট সার্কিট) স্বয়ং। -সুরক্ষা ফাংশন, ওভারকারেন্ট প্রতিরোধের মান তীব্রভাবে বৃদ্ধি পায়, সার্কিটের উপাদানগুলির ক্ষতি এড়াতে বর্তমানকে সীমাবদ্ধ করতে।যখন ত্রুটিটি সরানো হয়, তখন PTC ডিভাইসের তাপমাত্রা স্বয়ংক্রিয়ভাবে কমে যায় এবং একটি উচ্চ নিরাপত্তা ফ্যাক্টর সহ, লাল গরম ঘটনা এবং একটি শক্তিশালী পরিবেশগত অভিযোজন পরিহার করে, সম্পূর্ণ স্রাব পরীক্ষার প্রক্রিয়াটিকে আরও নিরাপদ এবং স্থিতিশীল করে তোলে।
• প্রধান নিয়ন্ত্রণ বোর্ড আমদানি করা STMicroelectronics উচ্চ-পারফরম্যান্স ARM CPU গ্রহণ করে: স্থিতিশীল কর্মক্ষমতা, উচ্চ ফ্রিকোয়েন্সি, শক্তিশালী, দ্বৈত CPU রিডানডেন্সি ডিজাইন ডিসচার্জ প্রক্রিয়ায়, প্রধান CPU নির্দেশাবলীর অপারেশন এবং প্রক্রিয়াকরণের জন্য দায়ী, সেকেন্ডারি CPU এর জন্য দায়ী। অ্যালার্ম মনিটরিং এবং প্রক্রিয়া নিয়ন্ত্রণ, যখন একটি জরুরী পরিস্থিতি থাকে, তখন প্রধান এবং মাধ্যমিক CPU গুলি করবে প্রধান CPU নির্দেশনা গণনা এবং প্রক্রিয়াকরণের জন্য দায়ী, যখন সেকেন্ডারি CPU অ্যালার্ম পর্যবেক্ষণ এবং প্রক্রিয়া নিয়ন্ত্রণের জন্য দায়ী।জরুরী পরিস্থিতিতে, প্রধান এবং মাধ্যমিক CPU একই সময়ে আউটপুট লক করবে

Fig.1 কন্ট্রোল বোর্ড প্রসেসর শারীরিক অঙ্কন

• 7-ইঞ্চি সত্যিকারের রঙের টাচ স্ক্রিন: 1024x800 রেজোলিউশনের 7-ইঞ্চি হাই-ডেফিনিশন এলসিডি হিস্টোগ্রাম, টেবিল, গ্রাফ, ডেটা রিপোর্ট, সহায়তা নথি ইত্যাদি দৃশ্যমানভাবে প্রদর্শন করতে ব্যবহার করা যেতে পারে। টাচ প্যানেলটি একটি সামরিক গ্রেড মাল্টিলেয়ার কম্পোজিট ফিল্ম। শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা সহ প্রতিরোধী টাচ প্যানেল, বিশেষত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং পাওয়ার স্টেশন, ব্যাটারি রুম এবং উচ্চ-ফ্রিকোয়েন্সি চার্জার দ্বারা উত্পন্ন ক্ষণস্থায়ী পালস হস্তক্ষেপের জন্য উপযুক্ত।মেনু অপারেশন এবং পেজ স্যুইচিং টাচ স্ক্রিনের মাধ্যমে সরাসরি সম্পাদিত হতে পারে এবং পুরো অপারেশনটি সহজ এবং পরিষ্কার।
• এতে চার্জিং এবং ডিসচার্জিং প্যারামিটার প্রিসেট টেমপ্লেট রয়েছে: ছয়টি সাধারণভাবে ব্যবহৃত টেস্ট প্যারামিটার টেমপ্লেট অন্তর্নির্মিত, এবং টেমপ্লেট ডেটা পাওয়ার ব্যর্থতার পরে সংরক্ষণ করা যেতে পারে।সেট করার পরে, যতক্ষণ পর্যন্ত এর পরামিতিগুলি পরিবর্তন না করা হয়, এটি সর্বদা কার্যকর, প্রতিবার আপনি যখনই শুরু করবেন তখন অনেকগুলি পরামিতি সেট করার ঝামেলা সংরক্ষণ করে।বিভিন্ন ধরণের ব্যাটারির প্যারামিটার সেটিংস পূরণ করুন।পরীক্ষা পাওয়ার পর সরাসরি শুরু করা যেতে পারে।ঘন ঘন প্যারামিটার সেট করার প্রয়োজন নেই।পরীক্ষাটি সত্যিই একটি কী দিয়ে শুরু করা হয়েছে, যা পরীক্ষাটিকে সহজ এবং দক্ষ করে তোলে।
• ইউনিট মনিটরিং মডিউল LORO ওয়্যারলেস+RS485 তারযুক্ত ট্রান্সমিশন গ্রহণ করে: 2V/4V/6V/12V চার ইউনিট ভোল্টেজ স্তর পর্যবেক্ষণের সাথে সামঞ্জস্যপূর্ণ।এবং বিল্ট-ইন পাওয়ার সাপ্লাই, এক্সটার্নাল পাওয়ার সাপ্লাই ছাড়া।প্রতিটি বেতার মডিউল একই সময়ে 12টি ব্যাটারি নিরীক্ষণ করতে পারে, যা প্রথাগত সংযোগ মোডের চেয়ে সহজ যেখানে প্রতিটি মডিউল শুধুমাত্র 4/6 পৃথক ভোল্টেজ নিরীক্ষণ করে।দুটি যোগাযোগ মোড আছে, বেতার এবং তারযুক্ত, যা বর্তমান পরিস্থিতি অনুযায়ী পরিবর্তন করা যেতে পারে (দ্রষ্টব্য: একক পর্যবেক্ষণ মডিউল ঐচ্ছিক)
• পেশাদার পিসি টার্মিনাল ডেটা বিশ্লেষণ এবং পরিচালনা সফ্টওয়্যার সজ্জিত: এটি একক ভোল্টেজ বক্ররেখা, ভোল্টেজ বক্ররেখার পুরো গ্রুপ, বর্তমান বক্ররেখার পুরো গ্রুপ, একক বার গ্রাফ, রিয়েল-টাইম ডেটা সহ যন্ত্রপাতি দ্বারা উত্পন্ন পরীক্ষার ডেটা গভীরভাবে খনির কাজ করতে পারে। টেবিল, উপরের কম্পিউটার সফ্টওয়্যারের পাসওয়ার্ড সুরক্ষা, পরীক্ষামূলক উপসংহার এবং অন্যান্য ফাংশন, এবং প্রয়োজনীয়তা অনুযায়ী স্বয়ংক্রিয়ভাবে এক্সেল/ওয়ার্ড ডকুমেন্ট ফর্ম্যাট রিপোর্ট তৈরি করতে পারে এবং সেগুলি মুদ্রণ এবং সংরক্ষণাগারভুক্ত করতে পারে।
• শক্তিশালী এবং সুবিধাজনক ডেটা স্টোরেজ এবং ব্যাকআপ ফাংশন: 8GB ডেটা স্টোরেজ স্পেস তৈরি করা হয়েছে, যা চার্জিং এবং ডিসচার্জিং ডেটার 1000 টিরও বেশি গ্রুপ সংরক্ষণ করতে পারে এবং ঐতিহাসিক ডেটা দেখা, বিশ্লেষণ এবং মুছে ফেলার মতো ফাংশনগুলিকে সমর্থন করে৷একটি 16GB USB ফ্ল্যাশ ডিস্ক মেশিনের সাথে সজ্জিত, যা ডিভাইসের USB পোর্টে ঢোকানোর পরে USB ফ্ল্যাশ ডিস্কে পরীক্ষার প্রক্রিয়ার ডেটা স্থানান্তর করতে পারে এবং তারপরে ডেটা বিশ্লেষণ এবং ডেটা ব্যাকআপের জন্য USB ফ্ল্যাশ ডিস্কটিকে পিসিতে নিয়ে যেতে পারে। উপরের কম্পিউটার সফটওয়্যারের মাধ্যমে ব্যবস্থাপনা।
• ঐতিহাসিক ডেটা বক্ররেখার দৃশ্য: ডেটা ম্যানেজমেন্ট ইন্টারফেসের ঐতিহাসিক ডেটা কার্ভ ফাংশনের মাধ্যমে, আপনি চার্ট এবং অসিলোগ্রাম আকারে অন্তর্নির্মিত ডেটা ফাইলগুলি দেখতে এবং অনুসন্ধান করতে পারেন, সেইসাথে জুম ইন, জুম আউট, বাম এবং ডানদিকে সরাতে পারেন একাধিক কোণ থেকে অসিলোগ্রামের

• স্রাবের ক্ষমতা, স্রাবের সময়কাল, একক কম ভোল্টেজ, পুরো গ্রুপের কম ভোল্টেজ সহ বিভিন্ন পরীক্ষা স্রাব সমাপ্তির শর্ত সেট করা যেতে পারে।যেকোনো পরীক্ষার শর্ত পূরণ হওয়ার পর, স্রাব স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে, সেইসাথে ওভার-ভোল্টেজ, ওভার-কারেন্ট, অতিরিক্ত-তাপমাত্রা, অস্বাভাবিক ডেটা স্টোরেজ, ভোল্টেজ টেস্ট টার্মিনালের বিপরীত সংযোগ এবং অন্যান্য পরীক্ষা ফল্ট অ্যালার্ম প্রদর্শন।
• ডিসচার্জ ক্ষমতা, চার্জ করার সময়কাল, একক নিম্ন ভোল্টেজের উপরের সীমা এবং পুরো গ্রুপ ভোল্টেজের উপরের সীমা সহ বিভিন্ন পরীক্ষা চার্জিং সমাপ্তির শর্ত সেট করা যেতে পারে।পরীক্ষার কোনো শর্ত পূরণ হলে চার্জিং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
• এটির সক্রিয়করণ এবং মেরামতের ফাংশন রয়েছে: প্যাকেজটি সক্রিয়করণ ফাংশনের মাধ্যমে নেতিবাচক ইলেক্ট্রোড ভালকানাইজেশনের সক্রিয় পদার্থকে সক্রিয় করতে পারে, চার্জ এবং স্রাবকে চক্র করতে পারে, ক্ষমতার হ্রাস হ্রাস করতে পারে এবং ব্যাটারির জীবনকে উন্নত করতে পারে।
• স্ব ক্রমাঙ্কন ফাংশন: যন্ত্রটি ভোল্টেজ এবং বর্তমান ক্রমাঙ্কন সংশোধন ফাংশন দিয়ে সজ্জিত, যা সাইটে পরিমাপের ফলাফলগুলি ক্রমাঙ্কন করতে পারে।পরিমাপের নির্ভুলতা নিশ্চিত করতে পরিমাপের ত্রুটি বারবার ক্রমাঙ্কিত এবং সংশোধন করা যেতে পারে।এই ফাংশনটি বিশেষভাবে ব্যবহারের জন্য উপযুক্ত যখন যন্ত্র রিডিং এবং ফিল্ড যন্ত্রগুলির মধ্যে সামঞ্জস্যের প্রয়োজন হয়।
• যন্ত্রের একক মনিটরিং ইন্টারফেস একাধিক উপায়ে একক ভোল্টেজ ডেটা দেখতে সমর্থন করে: একক ব্যাটারি ভোল্টেজ রিয়েল টাইমে সংগ্রহ করা হয় এবং দুটি উপায়ে প্রদর্শিত হয়, যথা, হিস্টোগ্রাম/টেবিল, মূল্যায়ন এবং বিশ্লেষণের সুবিধার জন্য এবং সুবিধার জন্য স্বজ্ঞাতভাবে ব্যাটারি ভোল্টেজ স্থিতি প্রদর্শন.

ল্যাব টেস্টিং সরঞ্জামের প্রযুক্তিগত পরামিতি
