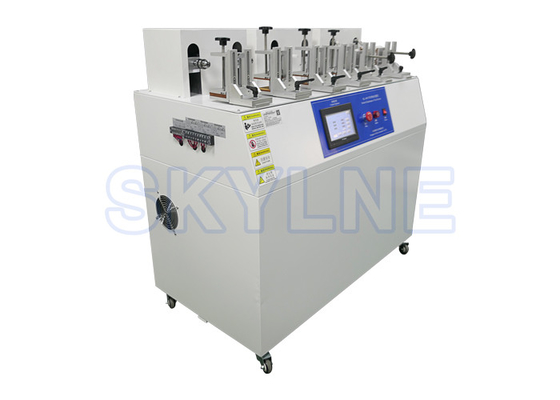

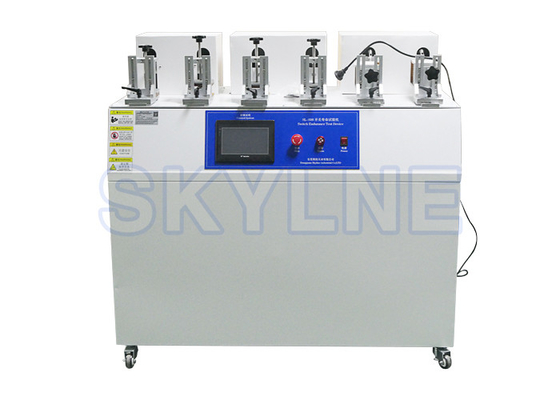

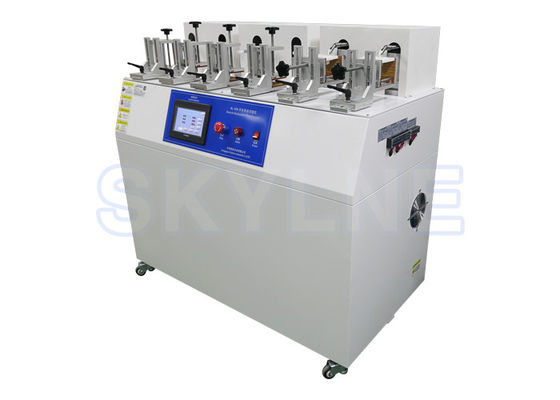

উচ্চ মানের 6 স্টেশন কম দাম সহ সহনশীলতা পরীক্ষক স্যুইচ করুন

I. স্যুইচ এন্ডুরেন্স টেস্টারের ওভারভিউ

এই পরীক্ষকটি GB2099.1, GB17465.1, GB15092.1 এর সংশ্লিষ্ট বিধান অনুসারে ডিজাইন করা হয়েছে এবং এটি পরিবারের এবং অনুরূপ ব্যবহারের জন্য সুইচ পণ্যগুলির জীবন পরীক্ষার সরঞ্জাম পরীক্ষা করতে ব্যবহৃত হয়।

এবং প্লাগ এবং সকেট এবং কাপলার এবং অ্যাপ্লায়েন্স সুইচগুলির বৈদ্যুতিক জীবন পরীক্ষা করার জন্য লোড বক্সের সাথে সংযুক্ত।

বৈদ্যুতিক আনুষাঙ্গিক এবং গৃহস্থালী যন্ত্রপাতি প্রস্তুতকারকদের গুণমান পরিদর্শন বিভাগ দ্বারা মান নিয়ন্ত্রণ এবং গুণমান পরিদর্শনের জন্য সরঞ্জামগুলি পরীক্ষা করা প্রয়োজন।

২.নির্মাণ

সুইচ এবং প্লাগ সকেট লাইফ টেস্টিং মেশিনটি পাওয়ার করার জন্য সিলিন্ডারকে গ্রহণ করে, প্লাগ ফিক্সচারের সাথে স্লাইড সমাবেশ চালাতে পারস্পরিক রৈখিক আন্দোলন তৈরি করে, যাতে সুইচ অন এবং অফ অ্যাকশন সম্পূর্ণ করা যায়।এর অ্যাকশন ফ্রিকোয়েন্সি এবং অন/অফ টাইম পিএলসি (প্রোগ্রামেবল কন্ট্রোলার) এবং টাচ স্ক্রিন দ্বারা নিয়ন্ত্রিত হয়, যা পরিচালনা করা সহজ এবং নিয়ন্ত্রণ করা নির্ভরযোগ্য।

III.প্রধান প্রযুক্তিগত পরামিতি

1. পরীক্ষার উপকরণের সংখ্যা: ছয়টি স্টেশন, যার মধ্যে এক বা দুটি স্টেশন রোটারি সুইচ পরীক্ষা, তিন বা চারটি স্টেশন রকার সুইচ পরীক্ষা এবং পাঁচ বা ছয়টি স্টেশন পুশ-বাটন সুইচ পরীক্ষা।

2. টেস্ট গতি: বোতাম সুইচ: 5~60 বার / মিনিট নিয়মিত;রোটারি সুইচ 1~10 বার/মিনিট সামঞ্জস্যযোগ্য (দ্রষ্টব্য: পারস্পরিক একটি চক্রের জন্য একবার)।

3. পরীক্ষার সংখ্যা: 1 ~ 999999 বার সেট করা যেতে পারে।

4. চালু করার সময়: 0 ~ 999.9 সেকেন্ড (মিনিট) সামঞ্জস্যযোগ্য।

5. সংযোগ বিচ্ছিন্ন করার সময়: 0 ~ 999.9 সেকেন্ড (মিনিট) সামঞ্জস্যযোগ্য;

6. ঘূর্ণন গতি: 5 ° ~ 360 ° / S সেট করা যেতে পারে

7. ঘূর্ণন কোণ: 5 ° ~ 7200 ° সেট করা যেতে পারে

8. গিয়ারের সংখ্যা: 1 ~ 10 গিয়ার সেট করা যেতে পারে

9. ঘূর্ণন মোড: ঘড়ির কাঁটার দিকে ঘূর্ণন, স্টেপার মোটর সুনির্দিষ্ট অবস্থান

10. পাওয়ার সাপ্লাই: AC220V / 50Hz।

11. পরিবেশ ব্যবহার করুন: তাপমাত্রা 0 ~ 40 ℃, আপেক্ষিক আর্দ্রতা ≤ 85%, কোন হিংসাত্মক কাঁপুনি, শক, কম্পন, এবং অ-ক্ষয়কারী বায়ু স্থান।

IVটেস্ট ইন্টারফেস

কন্ট্রোল সিস্টেম একটি টাচ স্ক্রিন ব্যবহার করে।ফাংশন নির্বাচন করার সময় এবং প্যারামিটার সেট করার সময়, স্ক্রিনের নির্দেশাবলী অনুযায়ী আপনার আঙুল দিয়ে সেই ফাংশন বিকল্পের জন্য বোতামটি টিপুন এবং স্ক্রীন ফিল্মটির ক্ষতি এড়াতে জোরে চাপ দেবেন না।

স্টেশন 1: স্টেশন 1 পরীক্ষা ইন্টারফেস লিখুন।

অন্যান্য ওয়ার্কস্টেশনগুলি একটি ওয়ার্কস্টেশনের মতোই

1.স্ক্রীন খুলুন

ছবি 1।

2. রোটারি সুইচ পরীক্ষা (স্টেশন 1 বা স্টেশন 2।)

                                                             ছবি 2

(1)।পরীক্ষার সংখ্যা: প্রতিটি স্টেশন কতবার পরীক্ষা করা হয়েছে তা প্রদর্শন করুন এবং লাল বাক্সটি সেটিংসের সংখ্যা।

(২)।গিয়ার সময় ব্যবধান: গিয়ার 0-99.9S সেট করার সময় ব্যবধান সেট করা যেতে পারে।

(৩)।পরীক্ষা কোণ: 5° ~ 360° সেট করা যেতে পারে

(4)।গিয়ার সেটিং: নমুনা গিয়ারের সংখ্যা সেট করুন

(5)।পরীক্ষার গতি: 5° ~ 360° / S সেট করা যেতে পারে

(6)।অপারেশন স্ট্যাটাস: পরীক্ষা করার সময় ঝলকানি, থামার সময় ঝলকানি নয়।

(7)।শনাক্তকরণের বিকল্প: হ্যাঁ অ্যালার্ম ঘটে যখন পণ্যটি একটি ফল্ট দীর্ঘ পাস বা দীর্ঘ বিরতি তৈরি করে;না নমুনার ভাল বা খারাপ সনাক্ত করে না এবং পরীক্ষার সংখ্যা পৌঁছে গেলে বন্ধ হয়ে যায়।

(8) .স্টার্ট করুন: চাপ দিলে প্রতিটি সুইচ শুরু করুন

(9)।থামুন: চাপ দিলে বিট সুইচ পরীক্ষা বন্ধ করুন।

(10)।সাফ করুন: বিট সুইচের পরীক্ষার সংখ্যা পরিষ্কার করুন।

(11)।অ্যালার্ম প্রকাশ: যখন অ্যালার্ম ঘটবে, তখন অ্যালার্ম বন্ধ করতে এই বোতাম টিপুন।

(12)।উত্স নিশ্চিতকরণ: নমুনা উত্সটি ম্যানুয়ালি সামঞ্জস্য করার পরে, শুরু করতে উত্স নিশ্চিতকরণ টিপুন, নমুনা সুইচটি রক্ষা করতে উত্সটি শুরু করতে পারে না তা নিশ্চিত করতে না।

3.রকার সুইচ এবং পুশ বোতাম সুইচ পরীক্ষা (স্টেশন 3-6)

ছবি 3

(1) পরীক্ষার সংখ্যা: প্রতিটি স্টেশনে পরীক্ষার প্রকৃত সংখ্যা প্রদর্শন করুন, লাল বাক্সটি সেট নম্বর।

(2) টার্ন-অন টাইম: পরীক্ষার সময় প্রতিটি স্টেশনের টার্ন-অন টাইম সেট/ডিসপ্লে করুন।

(3) স্ট্রোক সেটিং: ড্রবারের স্ট্রোক সেট করুন: 0-50 মিমি সেট করা যেতে পারে

(4) সংযোগ বিচ্ছিন্ন করার সময়: পরীক্ষার সময় প্রতিটি স্টেশনের সংযোগ বিচ্ছিন্ন করার সময় সেট/প্রদর্শন করুন।

(5) গতি সেটিং: 0-100MM/S সেট করা যেতে পারে

(6) অপারেশন স্ট্যাটাস: পরীক্ষা করার সময় ঝলকানি, থামার সময় ঝলকানি নয়

(7) শনাক্তকরণ বিকল্প: হ্যাঁ অ্যালার্ম ঘটে যখন পণ্যটি একটি ফল্ট দীর্ঘ পাস বা দীর্ঘ বিরতি তৈরি করে;না নমুনার ভালো-মন্দ কোনো শনাক্ত করা যাবে না, পরীক্ষার সংখ্যা পৌঁছে গেলে বন্ধ করুন

(8) শুরু করুন: চাপ দিলে প্রতিটি সুইচ শুরু করুন

(9) থামুন: চাপ দিলে বিট সুইচ পরীক্ষা বন্ধ করুন।

(10) সাফ করুন: বিট সুইচের পরীক্ষার ডেটা সাফ করুন।

(11) অ্যালার্ম রিলিজ: যখন এটি ঘটে তখন অ্যালার্মটি ছেড়ে দিতে এই বোতাম টিপুন।

V. অপারেশন পদ্ধতি

1. ঘূর্ণমান সুইচ ইনস্টলেশন.

নমুনা ইনস্টলেশন: প্রাথমিক অবস্থানে ঘোরানোর জন্য প্রথমে রোটারি সুইচটি ইনস্টল করুন, তারপরে ডান ফিক্সচারে ঘূর্ণমান সুইচটি ক্ল্যাম্প করুন এবং তারপরে একটি বিশেষ হ্যান্ডগ্রিপ দিয়ে চকের উপর ঘূর্ণমান মাথাটি ক্ল্যাম্প করুন (নীচের ছবিটি দেখুন)

2. রকার/কী সুইচ ইনস্টল করা।

ফিক্সচারে রকার/কী সুইচটি শক্তভাবে মাউন্ট করুন এবং উপরে, নীচে, বাম এবং ডানে অবস্থান সামঞ্জস্য করুন

3.পরীক্ষা পদ্ধতি

(1) নমুনা ইনস্টল করুন এবং অবস্থান সামঞ্জস্য করুন, এটি হাত দ্বারা নির্দেশ করুন যাতে পরীক্ষার অধীনে সুইচটি স্বাভাবিকভাবে চালু এবং বন্ধ করা যায়।

(2) পরীক্ষার প্রয়োজনীয়তা অনুযায়ী সমস্ত পরীক্ষার পরামিতি সেট আপ করুন।

(3) নমুনার ভাল বা খারাপ সনাক্ত না করেই পরীক্ষা করুন, কোনও শনাক্তকরণ নির্বাচন করুন, নির্দিষ্ট সংখ্যায় পৌঁছানোর পরে থামুন।

(4) পরীক্ষার সময় নমুনার ভাল বা খারাপ সনাক্ত করুন, নমুনাটি লোড টার্মিনালে রাখুন এবং সনাক্তকরণ বেছে নিন।

(5) "স্টার্ট" কী টিপুন, পরীক্ষা শুরু হয়, "স্টপ" কী টিপুন, পরীক্ষা বন্ধ হয়ে যায়।যখন পরীক্ষাটি পূর্বনির্ধারিত সংখ্যায় পৌঁছায়, পরীক্ষা স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, পরীক্ষার ডেটা শূন্য করতে "শূন্য" টিপুন।

(6) পরীক্ষার পরে, পাওয়ার বন্ধ করুন।

সুইচ এবং তারের লোড

VI.সতর্কতা

1. যন্ত্রটি ঘন ঘন পরিষ্কার করা উচিত।

2. কাজের সময়, কৃত্রিমভাবে চলমান অংশগুলির গতিবিধি ব্লক করা এড়িয়ে চলুন।

শেল গ্রাউন্ড করা উচিত।

1. যন্ত্রটি ঘন ঘন পরিষ্কার করা উচিত।

2. কাজের সময়, কৃত্রিমভাবে চলমান অংশগুলির গতিবিধি ব্লক করা এড়িয়ে চলুন।

শেল গ্রাউন্ড করা উচিত।
