ইউএল ১৬৮৫ / ইউএল ২৫৫৬ স্ট্যান্ডার্ড ভার্টিকাল ফায়ার অপটিক ক্যাবলের জন্য ফ্লেম এবং ধোঁয়া রিলিজ টেস্ট চেম্বার

ইউএল ১৬৮৫/ইউএল ২৫৫৬ স্ট্যান্ডার্ড উল্লম্ব অগ্নি ও ধোঁয়াশার পরীক্ষার চেম্বার

I. আবেদন

1.1 ক্যাবল এবং ফাইবার অপটিক ক্যাবল FT4 উল্লম্ব ম্যান ইয়ান এবং ধোঁয়া রিলিজ জ্বলন মান পরীক্ষা করার জন্য প্রযোজ্য;

1.2 পরীক্ষার পদ্ধতিঃ ক্যাবল এবং ফাইবার অপটিক ক্যাবলগুলি র্যাক জ্বলন, ক্যাবল এবং ফাইবার অপটিক ক্যাবলের জ্বলন উচ্চতা এবং ধোঁয়া উত্পাদন পরীক্ষা করার পরীক্ষার শেষের দিকে উল্লম্বভাবে আবদ্ধ।

II.মানদণ্ডের সাথে সম্মতিঃ

2.1 UL2556-2016 "ডায়ার এবং ক্যাবল পরীক্ষার পদ্ধতি" বিভাগ 9.6 "ভার্টিকেল ট্রে ফ্লেম টেস্ট (উপায় 1-ভার্টিকেল ট্রে এবং পদ্ধতি 2-FT4) -FT4) " এবং পরিশিষ্ট H;

2.2 UL1581-2019 "রেফারেন্স স্ট্যান্ডার্ড ফর ইলেকট্রিকাল ওয়্যার, ক্যাবলস এবং ফ্লেক্সিবল ক্যাবলস", সেকশন 11 এর সাথে সম্মতি।1.

এবং নমনীয় ক্যাবল, সেকশন ১১৬৪, "FT4/IEEE 1202 ভার্টিকাল-ট্রে-ফ্লেম টেস্ট";

2.3 ইউএল ১৬৮৫-২০১৮ "ইলেকট্রিক্যাল এবং অপটিক্যাল ফাইবার ক্যাবলগুলির জন্য উল্লম্ব-ট্রে ফায়ার-প্রসারণ এবং ধোঁয়া-রিলিজ পরীক্ষার মান" মেনে চলুন।

তিন, প্রধান প্রযুক্তিগত পরামিতি:

3.১ যন্ত্রের গঠনঃ পরীক্ষার বাক্স, ধোঁয়া সংগ্রহের টাওয়ার, পাইপিং, জ্বালানি উৎস, পরীক্ষার ফ্রেম, অপটিক্যাল সিস্টেম, তথ্য সংগ্রহ এবং প্রক্রিয়াকরণ এবং অন্যান্য উপাদান;

3.২ টেস্ট রুমঃ

3.2.১ অভ্যন্তরীণ আকারঃ উচ্চতা ৩৩৫৩ মিমি, দৈর্ঘ্য ২৪৩৮ মিমি, প্রস্থ ২৪৩৮ মিমি;

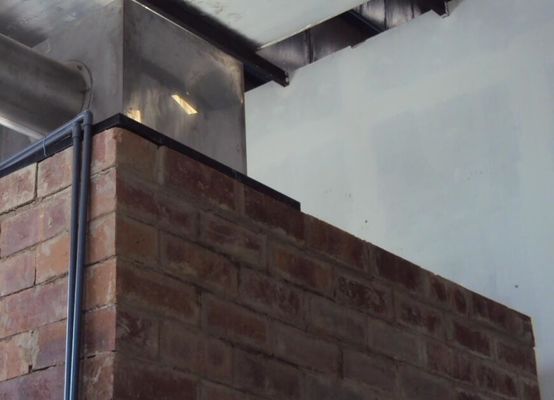

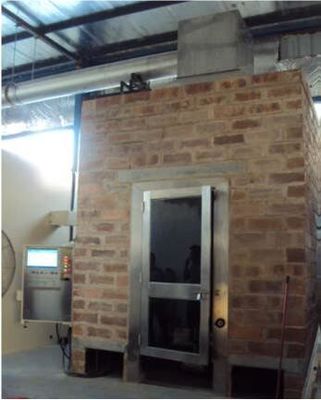

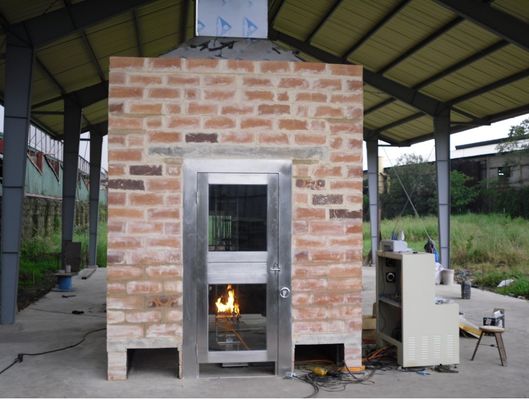

3.2.2 গঠনঃ ইট থেকে তৈরি স্কোয়ার থেকে তৈরি (চিত্র ১ দেখুন) অথবা তাপ নিরোধক সহ স্টেইনলেস স্টীল প্যানেল থেকে তৈরি (চিত্র ২ দেখুন),

3.2.3 অ্যাক্সেস দরজাঃ পরীক্ষার চেম্বারের সামনে একটি অ্যাক্সেস দরজা রয়েছে, স্পেসিফিকেশন 2.1 মিটার উচ্চ, 0.9 মিমি প্রশস্ত, স্টেইনলেস স্টিলের তৈরি, একটি পর্যবেক্ষণ উইন্ডো সহ,পর্যবেক্ষণ উইন্ডোটি শক্ত গ্লাস দিয়ে গঠিত৪৫৭ মিমি * ৪৫৭ মিমি বর্গক্ষেত্রের জন্য পর্যবেক্ষণ উইন্ডোর আকার, একই পর্যবেক্ষণ উইন্ডোর মোট চারটি আগে এবং পরে বাম এবং ডানদিকে;

3.2.4 ধোঁয়া সংগ্রহের টাওয়ারঃ শীর্ষটি শঙ্কুযুক্ত, 40 ডিগ্রি কোণ, 914 মিমি বর্গাকার ধোঁয়া সংগ্রহের টাওয়ারের উপরে শঙ্কুতে ইনস্টল করা।

3.2.5 বায়ু উৎসঃ পরীক্ষার চেম্বারের নীচে চারটি বায়ু প্রবেশদ্বার রয়েছে, সামনে বাম এবং ডানদিকে দৈর্ঘ্য এবং প্রস্থ 559mm*343mm,সামনের অংশের মাঝখানে (দরজার নীচে) 914mm*343mm, এবং পিছনের অংশের দৈর্ঘ্য এবং প্রস্থ 2438mm*305mm;

3.2.6 আলোকসজ্জাঃ পরীক্ষার বাক্সের বাম দিকে দুটি আলোকসজ্জা লাগানো আছে।

3.2.6 ট্রে (পরীক্ষার র্যাক):

3.2.6.১ কাঠামোঃ স্টেইনলেস স্টীল ফ্রেম 305 মিমি প্রশস্ত, 76 মিমি গভীর এবং 2400 মিমি উচ্চ, প্রতিটি সিঁড়ি মাঝখানে 25 মিমি দূরে অবস্থিত,রেইনলেস স্টীল থেকে তৈরি 305 মিমি দীর্ঘ এবং 13 মিমি প্রশস্ত সিঁড়ি বেডগুলি.

3.2.6.2 প্যালেটের উপরে একটি ইস্পাত প্লেট স্থাপন করা, যার মাত্রা 610 x 610 মিমি এবং বেধ 3.2 মিমি।

3.2.6.৩ প্যালেটটি পরীক্ষার চেম্বারের জ্যামিতিক কেন্দ্রে উল্লম্বভাবে মাউন্ট করা হয়।

ইস্পাত সিঁড়ি, ব্লোয়ার, ট্রলি

3.৩ পাইলট ইগনিশন সোর্সঃ

3.3.1 একটি ব্যান্ড টাইপ প্রোপেন গ্যাস টর্চ এবং সমর্থনকারী প্রবাহ মিটার এবং ভেন্টুরি মিক্সার রচনা দ্বারা, 341mm, 30mm এর প্রস্থের ফ্ল্যাট স্টেইনলেস স্টীল ডিস্কের জন্য টর্চ,এর অগ্নি পৃষ্ঠ 242 গর্ত দিয়ে 1 ব্যাসার্ধের সাথে ড্রিল করা হয়.35 মিমি. এই গর্ত 3.2 মিমি দূরত্বের কেন্দ্রে, তিনটি সারিতে বিভক্ত, যথাক্রমে 81, 80 এবং 81 এর প্রতিটি সারিতে, 257 মিমি * 5 মিমি পরিসরের নামমাত্র আকারে বিতরণ করা হয়।

3.3.2 জ্বালানীর উৎস অবস্থানঃ টর্চটি তলদেশে স্থাপন করা হবে, তারের নমুনার সামনের পৃষ্ঠ থেকে 76 মিমি এবং ইস্পাত সিঁড়ির অক্ষের সাথে সমান্তরাল।টর্চ ইগনিশন পয়েন্ট দুটি ক্রসপিসেসের মধ্যে ইস্পাত সিঁড়ির কেন্দ্রে অবস্থিত এবং নমুনার নীচের প্রান্ত থেকে কমপক্ষে 457 মিমি.

3.3.৩ ফ্লো মিটারঃ

3.3.3.1 একটি ভর প্রবাহ মিটার ব্যবহার করা হয়;

3.3.3.২ প্রোপেন ফ্লোমিটারঃ ২৩০ মিমি3/সেকেন্ড;

3.3.3.3 বায়ু প্রবাহ মিটারঃ ১৩৩০ mm3/s;

3.3.3.4 অগ্নি উচ্চতা পরিমাপ যন্ত্র দিয়ে সজ্জিত।

3.4 অপটিক্যাল সিস্টেমঃ ট্রান্সমিটার অংশ এবং রিসিভার অংশের সমন্বয়ে গঠিত, আলোর উৎস এবং সিলিকন ফটোসেলের মধ্যে দূরত্ব 910 মিমি;

3.4.1. ইমিটিং পার্টঃ কোয়ার্টজ বাল্ব সহ চিমনি ল্যাম্প।

3.4.1.১ স্ট্যান্ডার্ড পাওয়ারঃ ১০০ ওয়াট

3.4.1.2 স্ট্যান্ডার্ড ভোল্টেজঃ DC 12v

3.4.1.3 স্ট্যান্ডার্ড আলোক প্রবাহঃ 2000lm-3000lm

3.4.1.4 বাল্বটি 12v দ্বারা চালিত হয়, ভোল্টেজটি ± 0.01v এ স্থিতিশীল, বাল্বটি একটি কভারে মাউন্ট করা হয় এবং লেন্সটি একটি লেন্সের সমন্বয়ে গঠিত যা রশ্মি সামঞ্জস্য করতে পারে। রশ্মির ব্যাসার্ধ 76 মিমি।

3.4.1.5 রিসেপ্টরঃ সিলিকন ফটোসেল,তার বর্ণালী প্রতিক্রিয়া এবং ইন্টারন্যাশনাল কমিশন অন আলোকসজ্জা (সিআইই) ফোটোমিটারটি 0% এর আলোর ট্রান্সমিট্যান্সের সাথে মিলে যায় যদি কোনও আলোর মাধ্যমে আলোর ট্রান্সমিট্যান্স 100% হয়, আলোর অবাধে সম্পূর্ণরূপে মাধ্যমে.

3.4.1.6 তথ্য সংগ্রহঃ ফটোসেলের আউটপুট সিগন্যালটি মাইক্রো কম্পিউটার দ্বারা ধোঁয়া ছায়ার পরিমাণ, সরাসরি পাঠযোগ্য অপটিক্যাল ঘনত্ব এবং ট্রান্সমিট্যান্সের অবিচ্ছিন্ন রেকর্ডিংয়ে প্রক্রিয়া করা হয়।WINDOWSXP সেশনের জন্য অপারেশন, LABVIEW স্টাইল, পরীক্ষার সময় পরিমাপ ফলাফলের রিয়েল টাইম প্রদর্শন এবং গতিশীলভাবে নিখুঁত বক্ররেখা প্লট। তথ্য স্থায়ীভাবে সংরক্ষণ করা যেতে পারে, অ্যাক্সেস এবং মুদ্রণ আউট,এবং রিপোর্ট সরাসরি মুদ্রণ করা যেতে পারে.

3.5 পরীক্ষার পাইপঃ

3.5.1 অভ্যন্তরীণ ব্যাসার্ধ 405 মিমি এবং দৈর্ঘ্য 5500 মিমি, USU304# স্টেইনলেস স্টিল থেকে তৈরি;

3.5.2 পাইপটি সংগ্রহের হাউডে সংযুক্ত করা হয়। পরিমাপ পয়েন্টে অভিন্ন প্রবাহ বিতরণ তৈরি করতে পাইপ ডি এর অভ্যন্তরীণ ব্যাসার্ধ 405 মিমি।পাইপটি যেখানে সংগ্রাহক টাওয়ারের সাথে সংযুক্ত হয় সেখানে পাইপের সোজা অংশের দৈর্ঘ্য 3600 মিমি.

4.5.২ পরীক্ষামূলক পাইপের উপাদানঃ ডাবল-স্তরযুক্ত পাইপ ব্যবহার, অভ্যন্তরীণ 1.2 মিমি পুরু USU304 স্টেইনলেস স্টিল, মাঝের স্তরটি অ্যাজবেস্টস, বাইরের 1.2 মিমি পুরু সাদা লোহা।

4.5.3 একই সময়ে, সঠিকভাবে প্রবাহ পরিমাপ করার জন্য, আমাদের কোম্পানি ইউরোপীয় ইউনিয়নের মান EN14390 বিধান অনুযায়ী, deflector শীট মাধ্যমে,পরীক্ষা বিভাগের আগে এবং পরে একটি অভিন্ন প্রবাহ পৃষ্ঠ গঠন করতে.

4.5.4 পরীক্ষার পাইপে ভলিউম প্রবাহের হারঃ পরীক্ষার সময় ভলিউম প্রবাহের হার নিষ্কাশন বাতাসের প্রবাহের হারের 0.65 ± 0.5m3/s এ রাখা হয়।

4.5.৫ বাই-ডাইরেকশনাল প্রোব।

4.5.5.1 ইনস্টলেশনের স্থানঃ নির্গমন পাইপে ভলিউম প্রবাহ পরিমাপ করার জন্য দ্বি-মুখী প্রোব,প্রোবটি 4000mm এর পাইপলাইন সেন্টার লাইন অবস্থান থেকে সংগ্রাহক বাক্সের বাম দিকে ইনস্টল করা হয়, পরীক্ষার পাইপ সংযোগ পাইপ শেষে 1500mm দৈর্ঘ্যের জন্য 32mm দৈর্ঘ্যের জন্য প্রোব, 16mm বাইরের ব্যাসার্ধের সিলিন্ডার, স্টেইনলেস স্টীল উপাদান তৈরি।গ্যাস চেম্বার দুটি অভিন্ন চেম্বার বিভক্ত করা হয় এবং দুই চেম্বার মধ্যে চাপ পার্থক্য একটি চাপ ট্রান্সডুসার দ্বারা পরিমাপ করা হয়;

4.5.5.2 ডিফারেনশিয়াল চাপ সেন্সরঃ পাইপলাইনের ডিফারেনশিয়াল চাপ পরিমাপের জন্য একটি উচ্চ-নির্ভুলতা ডিফারেনশিয়াল চাপ ট্রান্সমিটার ব্যবহার করা হয়। উচ্চ-নির্ভুলতা দ্বি-পন্থী জোনের জন্য,পরিসীমা হল (0 ~ 200) Pa, ± 1 Pa সঠিকতা, চাপ সেন্সর 90% আউটপুট সাড়া সময় 1 সেকেন্ড পর্যন্ত;

4.5.6 থার্মোকপলঃ জোনের কাছাকাছি অঞ্চলে গ্যাসের তাপমাত্রা পরিমাপ করার জন্য কে-টাইপ বর্মযুক্ত থার্মোকপলের যৌগিক GB/T16839.1-1997 বিধান। থার্মোকপল তারের ব্যাসার্ধ 1.5 মিমি।

4.6 নিয়ন্ত্রণ ব্যবস্থাঃ মার্কিন যুক্তরাষ্ট্রের এনআই কোম্পানির বিশেষ ডিভাইস ডেভেলপমেন্ট সফটওয়্যার ল্যাবভিউ এবং তাইওয়ান অ্যাডভান্টেকের ডেটা অ্যাক্সিভেশন কন্ট্রোল কার্ড;পরীক্ষার প্রক্রিয়া নিয়ন্ত্রণ রিয়েল টাইম পরীক্ষার ডেটা বক্ররেখা মধ্যে দেখা যেতে পারে, স্বয়ংক্রিয় তথ্য অধিগ্রহণ এবং প্রক্রিয়াকরণ, তথ্য সংরক্ষণ এবং আউটপুট পরিমাপের ফলাফল অর্জন করতে পারে।

ইট রুম শেষ গ্রাহক দ্বারা তৈরি করা হবে, অঙ্কন SKYLINE দ্বারা জমা দেওয়া হবে

৮.৩ মিটার ডুয়েটিং প্ল্যাটফর্ম নির্মাণ এবং এক্সজাস ফ্যান সহ সিভিল ওয়ার্কগুলি গ্রাহকের আওতাভুক্ত হবে। অর্ডার পাওয়ার পরই বিস্তারিত অঙ্কনগুলি স্কাইলাইন ভাগ করবে।
