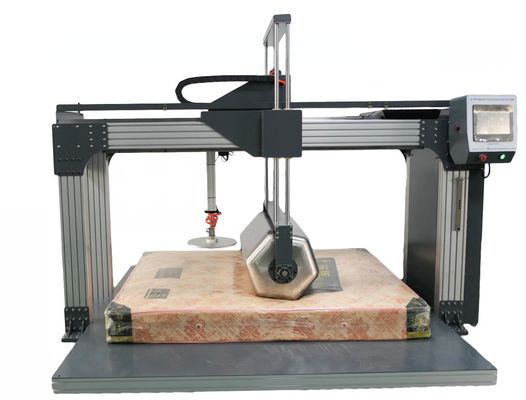

EN 1957 গদি পরীক্ষার মেশিন পিএলসি টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড

EN 1957 গদি পরীক্ষার মেশিন পিএলসি টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড

ব্র্যান্ড নাম: SKYLINE
মডেল নম্বর: SL-T07I
MOQ: ১টি
মূল্য: negotiated
অর্থ প্রদানের শর্তাবলী: ওয়েস্টার্ন ইউনিয়ন, টি/টি, মানিগ্রাম
সরবরাহের ক্ষমতা: 1 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
স্কাইলাইন:
গদি রোলেটর টেস্টিং মেশিন
কন্ট্রোলার:
PLC+ টাচ স্ক্রিন
মোটর:
sevro actuator
স্ট্যান্ডার্ড:
ASTM F1566, EN1957
স্টেইনলেস স্টীল রোলার:
52 কেজি
সিলিন্ডারের ওজন:
140 কেজি
প্যাকেজিং বিবরণ:
প্লাইউড কেস
যোগানের ক্ষমতা:
1 পিসি/মাস
বিশেষভাবে তুলে ধরা:

EN 1957 গদি পরীক্ষার মেশিন

,

পিএলসি টাচ স্ক্রিন গদি পরীক্ষার মেশিন

,

সার্ভো মোটর ম্যাট্রেস টেস্টিং সরঞ্জাম

পণ্যের বর্ণনা

SL-T07I EN1957গদিসমন্বিতটেস্টিং মেশিন

ম্যাট্রেস টেস্টিং মেশিনের পণ্য তথ্য

যে কোন ধরনের গদি এবং বক্সস্প্রিং ইউনিটের (নির্বিশেষে) স্থায়িত্ব এবং কঠোরতা নির্ধারণ করতে

দীর্ঘমেয়াদী ব্যবহারের অবস্থা অনুকরণ করে।

নতুন ডিজাইনের গদি পরীক্ষার মেশিন (একটিতে চারটি)

এটি পুরানো মডেলের তুলনায় কমপ্যাক্ট এবং স্মার্ট, নিম্নলিখিত বৈশিষ্ট্যগুলির সাথেঃ

মাল্টি-ফাংশন নিচের টেস্টিং করতে পারেঃ

a. মেট্রেশান পৃষ্ঠের স্থায়িত্ব পরীক্ষা

b. কঠোরতা / দৃঢ়তা পরীক্ষা

গ. উচ্চতা হ্রাস পরিমাপ

ঘ. ম্যাট্রেসের প্রান্তের স্থায়িত্ব পরীক্ষা



ম্যাট্রেস টেস্টিং মেশিনের প্রযুক্তিগত পরামিতি

7.২ স্থায়িত্ব পরীক্ষা

সিলিন্ডারের ওজন (EN1957)



140 কেজি, দৈর্ঘ্য 1000 মিমি, ব্যাসার্ধ 300 মিমি, R20 মিমি

ম্যাট্রেসের সর্বাধিক আকার 2.২ মি × ২.৫ মি
পরীক্ষার গতি 0-20r/min
নিয়ন্ত্রণ পদ্ধতি পিএলসি+ টাচ স্ক্রিন
মাত্রা ৩০০০ মিমি × ১৫১০ মিমি × ২০১০ মিমি
শক্তি AC220V±10%, 50/60Hz, একক ফেজ
আনুষাঙ্গিক এক হেক্সাগোনাল ব্যারেল, সিলিন্ডার রোলার
রোলিং স্ট্রোক সামঞ্জস্য করতে বিভিন্ন গদি অনুযায়ী (সীমা সুইচ অবস্থান সামঞ্জস্য)
কম ঘর্ষণ সহগ গাইড, মাদারে পুরো ড্রাম ওজন নিশ্চিত করুন।
এলসিডি টাচ স্ক্রিন প্রদর্শন সহজ নিয়ন্ত্রণ এবং সেটিং প্রদান করে



8.১ উচ্চতা হ্রাস এবং ৮.২ কঠোরতা পরীক্ষা (বিএসইএন ১৯৫৭)

লোডিং প্লেট 355 মিমি ব্যাসার্ধ, গোলাকার বাঁকণ ব্যাসার্ধ 800 মিমি সামনের প্রান্ত বাঁকণ ব্যাসার্ধ 20 মিমি
লোডিং গতি 20 ~ 300mm/min
পরীক্ষা চালান ৫০০ মিমি
সক্ষমতা ২০০ কেজি
লোডিং হুইল অবস্থান সামঞ্জস্য প্রায় ৩০০ মিমি



8.3. দৃঢ়তা রেটিং পরীক্ষা

লোডিং প্লেট 344 +/-5 মিমি ব্যাসার্ধ, 1 মিমি ব্যাসার্ধের নীচের প্রান্ত
লোডিং গতি 20 ~ 300mm/min
পরীক্ষা চালান ৫০০ মিমি
সক্ষমতা ২০০ কেজি
লোডিং হুইল অবস্থান সামঞ্জস্য প্রায় ৩০০ মিমি



9.0 দীর্ঘস্থায়ীতা পরীক্ষা বিছানার প্রান্ত

পরীক্ষার লোড ক্ষমতা ১০০০ এন
পরীক্ষার চক্র 5000
প্রধান সময় ৩+/-১ সেকেন্ড ধরে রাখুন



পরীক্ষার মানদণ্ড

EN1957



গদি পরীক্ষার যন্ত্রের বৈশিষ্ট্য

1. পুরো মেশিন ফ্রেম উচ্চ মানের অ্যালুমিনিয়াম তৈরি, স্মার্ট এবং মার্জিত আকৃতির সঙ্গে

2ডেল্টা ব্র্যান্ডের পিএলসি এবং সার্ভো মোটর

3মেশিনের কনফিগারেশন দুটি মোটর, এক রোলের উল্লম্ব দিকের জন্য এবং অন্যটি ড্রাম ড্রাইভের অনুভূমিক দিকের জন্য দায়ী,দুটি মোটর ডেল্টা সার্ভো মোটর ব্যবহার করা হয়

4. মেশিনের কনফিগারেশন অ্যালার্ম ডিভাইস, নিরাপদ অপারেশন নির্দেশ করে

5. ইলেকট্রিক লিফট রোলার, পরিচালনা করা সহজ.

6. বড় রঙিন টাচ প্যানেল সঙ্গে পিএলসি নিয়ামক

7. স্বয়ংক্রিয়ভাবে পূর্বনির্ধারিত চক্র সম্পন্ন পরে বন্ধ

8. ওভার মুভিং সীমা সুরক্ষা

9. কাঠের রোলার নরমভাবে গদি পৃষ্ঠের সাথে যোগাযোগ করে



মাদারের স্থায়িত্ব পরীক্ষক ব্যবহার করা হয়

বক্স স্প্রিং গদি

ইনার স্প্রিং ম্যাট্রেস

পলিউরেথান ম্যাট্রেস



দয়া করে ভিডিওটি দেখুন কিভাবে মেশিন কাজ করে

https://youtu.be/waWE0HPSFrk

https://youtu.be/V_zqZ-tm54Q
