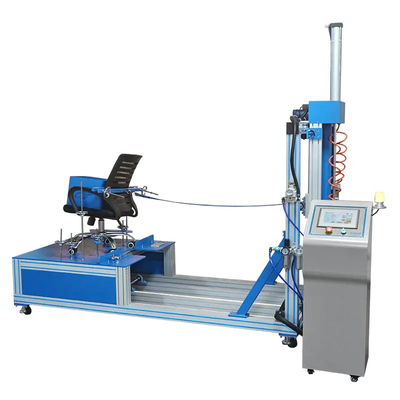

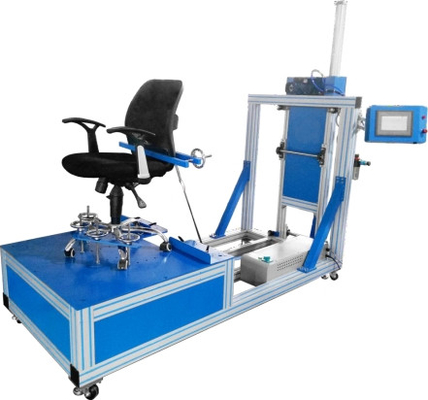

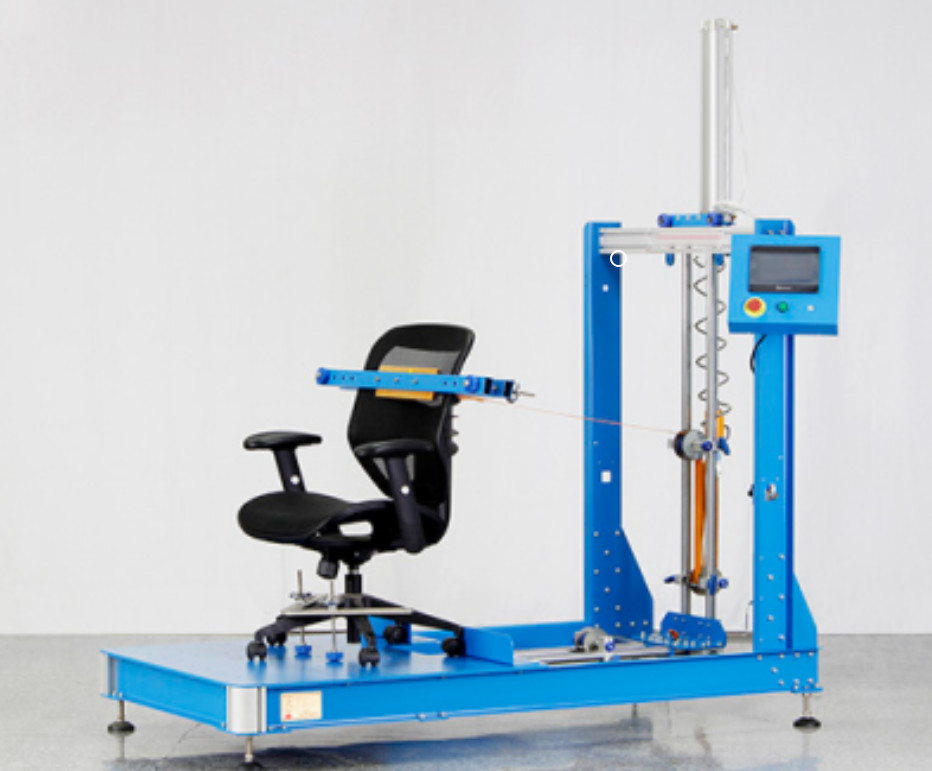

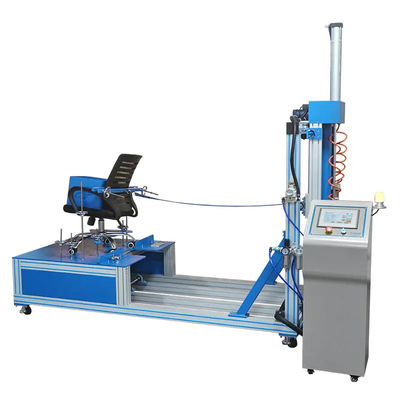

SL-T22 চেয়ার কাঠামোর শক্তি পরীক্ষা মেশিন
পণ্যের ভূমিকা
এই মেশিনটি অফিস চেয়ারের বাহু (উল্লম্ব এবং অনুভূমিক পরীক্ষা) এবং পিছনের শক্তি পরীক্ষা করার জন্য ডিজাইন করা হয়েছে। এটি পিএলসি নিয়ামক, টাচ স্ক্রিন ইন্টারফেস ইনপুট পরীক্ষার পরামিতি,পরীক্ষা শক্তি এবং সময় সেট করা যেতে পারে.
প্রযুক্তিগত পরামিতি
| সক্ষমতা |
০-২০০ কেজি |
| সময় নির্ধারণ |
০-৯৯এস(নিয়মিত) |
| পিএলসি নিয়ন্ত্রণ |
এলসিডি টাচ স্ক্রিন ইন্টারফেস |
| মোটর |
একটি সার্ভো মোটর এবং বায়ু সিলিন্ডার টান শক্তি প্রদান করতে |
| পরীক্ষার সময় |
১০-২৫ চক্র/মিনিট (নিয়ন্ত্রিত) |
| স্ট্রোক |
0-500 মিমি |
| পরীক্ষার আনুষাঙ্গিক |
আর্ম টেস্টের জন্য একটি টেস্ট প্ল্যাটফর্ম
আর্ম উল্লম্ব পরীক্ষার হাতল
এক পিঠের শক্তি পরীক্ষা গ্রিপ
|
| শক্তি |
1ø, AC220V/ 50HZ |
পরীক্ষার মান
QB/T 2280-2016 বিভাগ ৬।6.4৬.6.5৬.6.9
BIFMA X5.1-2017 বিভাগ 5, 6, 12, 13, 14, 15
ANSI/BIFMA X5.4-2020 section7, 20
রেফারেন্স ডক: বিআইএফএমএ এক্স৫.১-২০১৭
অধ্যায় ৫ ব্যাক রিস্ট্রেটের শক্তি পরীক্ষা ∙ স্ট্যাটিক- টাইপ-১ পরীক্ষার পদ্ধতিঃ
ব্যাকস্টোপ পজিশনে ৬৬৭ এন (১৫০ পাউন্ড) বা ১০০১ এন (২২৫ পাউন্ড) এর একটি বল ব্যাকস্টোপে ১ মিনিটের জন্য প্রয়োগ করা হবে। কোণ ৭০ ± ১০ ডিগ্রি,যদি ব্যাকলিট/টিল্ট ব্লক মেকানিজম লোড প্রয়োগের সময় সামঞ্জস্যের মেকানিজমের ধীরে ধীরে সিলপিংয়ের কারণে লোড গ্রহণ না করে, ব্যাকস্ট্রিটকে তার সবচেয়ে পিছনের অবস্থানে (স্টপড) সেট করুন, তারপর নির্দিষ্ট লোড (গুলি) প্রয়োগ করুন। লোডটি সরান
অধ্যায় ৬ ব্যাক রিস্ট্রেটের শক্তি পরীক্ষা ∙ স্ট্যাটিক- টাইপ-২ এবং টাইপ-৩ পরীক্ষার পদ্ধতিঃ
একইভাবে ৫ নং বিভাগের ক্ষেত্রে, কেবলমাত্র বলটি 667N (150lbf) বা 1001 N (225lbf) হতে হবে, কোণ 90 ± 10 ডিগ্রি।
অধ্যায় ১২ আর্ম শক্তি পরীক্ষা- উল্লম্ব-স্ট্যাটিক পরীক্ষা পদ্ধতিঃ
750 N (169 lbf) বা 1125 N (253 lbf) এর একটি শক্তি এক মিনিটের জন্য প্রয়োগ করা উচিত।
অনুচ্ছেদ ১৩ বাহু শক্তি পরীক্ষা-অনুভূমিক-স্ট্যাটিক পরীক্ষা পদ্ধতিঃ
বাইরের দিকে ১৫ সেকেন্ডের জন্য ৪৪৫ এন (১০০ পাউন্ড) বা ৬৬৭ এন (১৫০ পাউন্ড) বল প্রয়োগ করা হবে।
শক্তি সরান.
অধ্যায় ১৪ ব্যাকস্ট্রেটের স্থায়িত্ব পরীক্ষা - চক্রীয় - টাইপ ১ পরীক্ষার পদ্ধতিঃ
লোডিং পয়েন্টের উচ্চতায় 406 মিমি (16 ইঞ্চি) এর চেয়ে কম বা সমান ব্যাকপ্রেসের প্রস্থের চেয়ারগুলির জন্য, 120,000 চক্রের জন্য ব্যাকপ্রেসে লোড প্রয়োগ করুন।
লোডিং পয়েন্টের উচ্চতায় 406 মিমি (16 ইঞ্চি) এর বেশি ব্যাকপ্রেসের প্রস্থের চেয়ারগুলির জন্য, 80,000 চক্রের জন্য ব্যাকপ্রেসে লোড প্রয়োগ করুন।
অধ্যায় ১৫ ব্যাকস্ট্রেটের স্থায়িত্ব পরীক্ষা - চক্রীয় - টাইপ II এবং III পরীক্ষার পদ্ধতিঃ
লোডিং পয়েন্টের উচ্চতায় 406 মিমি (16 ইঞ্চি) এর চেয়ে কম বা সমান ব্যাকপ্রেসের প্রস্থের চেয়ারগুলির জন্য, 120,000 চক্রের জন্য ব্যাকপ্রেসে লোড প্রয়োগ করুন।
লোডিং পয়েন্টের উচ্চতায় 406 মিমি (16 ইঞ্চি) এর বেশি ব্যাকপ্রেসের প্রস্থের চেয়ারগুলির জন্য, 80,000 চক্রের জন্য ব্যাকপ্রেসে লোড প্রয়োগ করুন।
