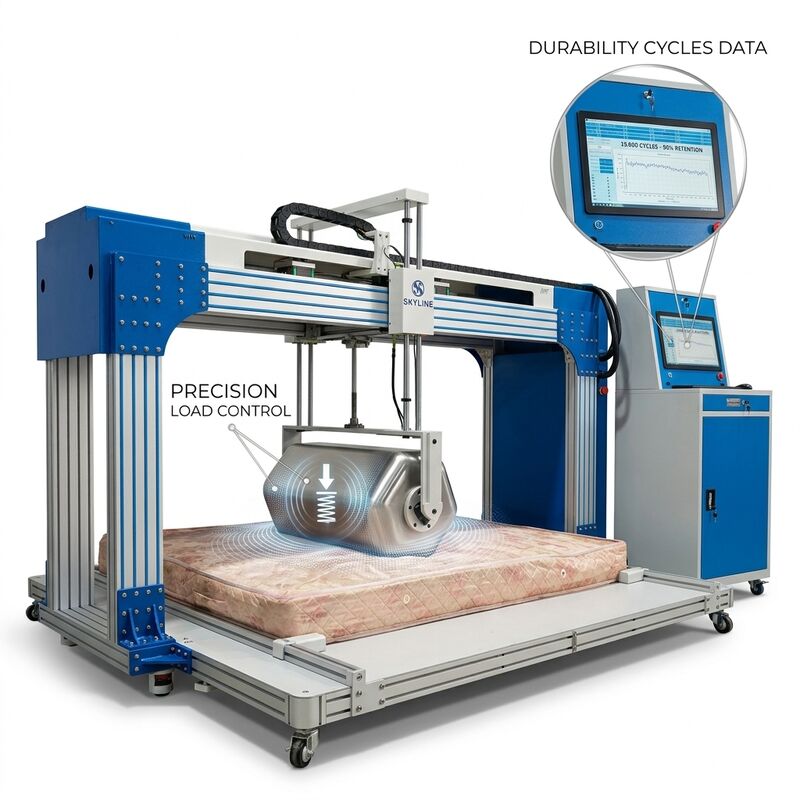

EN1957 পিএলসি+ টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন

EN1957 পিএলসি+ টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন

ব্র্যান্ডের নাম: SKYLINE
মডেল নম্বর: SL-T07I
MOQ.: ১টি ইউনিট
দাম: negotiated
অর্থ প্রদানের শর্তাদি: ওয়েস্টার্ন ইউনিয়ন, টি/টি, মানিগ্রাম
সরবরাহ ক্ষমতা: 1 পিসি/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
স্কাইলাইন:
গদি রোলেটর টেস্টিং মেশিন
নিয়ন্ত্রক:
PLC+ টাচ স্ক্রিন
মোটর:
sevro actuator
স্ট্যান্ডার্ড:
ASTM F1566, EN1957
স্টেইনলেস স্টীল রোলার:
52 কেজি
সিলিন্ডারের ওজন:
140 কেজি
প্যাকেজিং বিবরণ:
প্লাইউড কেস
যোগানের ক্ষমতা:
1 পিসি/মাস
বিশেষভাবে তুলে ধরা:

ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন

,

টাচ স্ক্রিন ম্যাট্রেস টেস্টিং মেশিন

,

EN1957 গদি পরীক্ষার মেশিন

পণ্যের বিবরণ

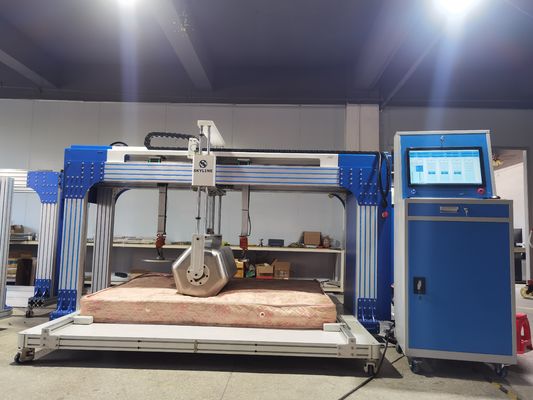

এসএল-টি০৭আমি তোশকসমন্বিতপরীক্ষা মেশিন

EN1957 পিএলসি+ টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন

পণ্য পরিচিতি
যেকোনো ধরনের তোশক এবং বক্সস্প্রিং ইউনিটের (উপাদান নির্বিশেষে) দীর্ঘমেয়াদী ব্যবহারের অবস্থা অনুকরণ করে স্থায়িত্ব এবং দৃঢ়তা নির্ধারণ করা।
তোশক স্থায়িত্ব পরীক্ষক বক্সস্প্রিং তোশক, ইনারস্প্রিং তোশক, পলিউরেথেন তোশক এর জন্য ব্যবহৃত হয়

পরীক্ষা মান
EN1957, ASTM F1566, QB/T1952-2, GB/T26706

প্রযুক্তিগত পরামিতি


ক্ষমতা ২ কিলোনিউটন সেন্সর*১
সার্ভো মোটর ০.৪ কিলোওয়াট*২, ১.৫ কিলোওয়াট*১
সিলিন্ডার স্ট্রোক স্ট্রোক ৫০০মিমি, সর্বোচ্চ থ্রাস্ট ১.৩৯ কিলোনিউটন
নিয়ন্ত্রণ মোড পিএলসি এবং এলসিডি টাচ স্ক্রিন
পরীক্ষার গতি ১০~২০ বার/মিনিট (জিবি/ইএন ১৬±২ বার/মিনিট, অ্যাস্টএম ২০ বার/মিনিট সর্বোচ্চ)
রোলিং স্ট্রোক জিবি/ইএন কেন্দ্র থেকে বামে এবং ডানে ২৫০মিমি রোলিং কেন্দ্র থেকে মোট রোলিং দূরত্ব তোশকের ৭০% হলে, এবং সর্বোচ্চ ৯৬৫মিমি
রোলিং ড্রাইভ সিঙ্ক্রোনাস বেল্ট ড্রাইভ সহ সার্ভো মোটর
ডিটেক্টরের নির্ভুলতা স্থানচ্যুতি নির্ভুলতা: ±০.১মিমি; লোডিং নির্ভুলতা ±০.১N (০.১-৪৮০N)
রোলার জিবি/ইএন গোলাকার সিলিন্ডার: ১৪০ কেজি, দৈর্ঘ্য ১০০০মিমি, ব্যাস ৩০০মিমি, R২০মিমি

অ্যাস্টএম ষড়ভুজাকার ব্যারেল: ১০৯ কেজি,

দৈর্ঘ্য ৩৬±৩ ইঞ্চি (৯১৫±৭৫মিমি)

রোলিং ক্লান্তি পরীক্ষা জিবি/ইএন গোলাকার সিলিন্ডার: ৩০০০ চক্র অ্যাস্টএম ষড়ভুজাকার ব্যারেল: ১০০০০০ চক্র
বিছানার প্রান্ত স্থায়িত্ব পরীক্ষা ক্ষমতা ১০০০N, পরীক্ষার চক্র ৫০০০
সর্বোচ্চ তোশকের আকার ২২০০x২০০০x৪০০মিমি (দৈর্ঘ্য*প্রস্থ*উচ্চতা)
বিদ্যুৎ সরবরাহ ১~ এসি ২২০V ৫০Hz
বায়ু উৎস ≥৬ কেজি/সেমি²
প্রধান পরীক্ষার বিষয় রোলিং ক্লান্তি পরীক্ষা, দৃঢ়তা পরীক্ষা, উচ্চতা হ্রাস পরীক্ষা



স্থায়িত্ব পরীক্ষা

রোলার জিবি/ইএন গোলাকার সিলিন্ডার: ১৪০ কেজি, দৈর্ঘ্য ১০০০মিমি, ব্যাস ৩০০মিমি, R২০মিমি

অ্যাস্টএম ষড়ভুজাকার ব্যারেল: ১০৯ কেজি,

দৈর্ঘ্য ৩৬±৩ ইঞ্চি (৯১৫±৭৫মিমি)

রোলিং ক্লান্তি পরীক্ষা জিবি/ইএন গোলাকার সিলিন্ডার: ৩০০০ চক্র অ্যাস্টএম ষড়ভুজাকার ব্যারেল: ১০০০০০ চক্র
তোশকের সর্বোচ্চ আকার ২.২মি × ২.৫মি
পরীক্ষার গতি ০-২০r/মিনিট
নিয়ন্ত্রণ পদ্ধতি পিএলসি + টাচ স্ক্রিন
মাত্রা ৩০০০মিমি × ১৫১০মিমি × ২০১০মিমি
বিদ্যুৎ এসি২২০V±১০%, ৫০/৬০Hz, একক পর্যায়
আনুষঙ্গিক একটি ষড়ভুজাকার ব্যারেল, সিলিন্ডার ওজন
বিভিন্ন তোশকের জন্য রোলিং স্ট্রোক সামঞ্জস্য করুন (সীমা সুইচ অবস্থান সামঞ্জস্য করুন)
কম ঘর্ষণ সহগ গাইড, তোশকের উপর সম্পূর্ণ ড্রাম ওজন নিশ্চিত করে।
এলসিডি টাচ স্ক্রিন ডিসপ্লে সহজ নিয়ন্ত্রণ এবং সেটিং প্রদান করে


উচ্চতা হ্রাস এবং দৃঢ়তা পরীক্ষা

লোডিং প্লেট

(EN1957): ৩৫৫ মিমি ব্যাস, গোলাকার বক্রতা ব্যাসার্ধ ৮০০মিমি সামনের প্রান্তের বক্রতা ব্যাসার্ধ ২০মিমি
(ASTM F1566): ৩৪৫ ± ৫ মিমি ব্যাস, ১মিমি ব্যাসার্ধের নীচের প্রান্ত

লোডিং গতি ২০ ~ ৩০০মিমি/মিনিট
পরীক্ষার রান ৫০০মিমি
ক্ষমতা ২০০ কেজি


বিছানার প্রান্তের স্থায়িত্ব পরীক্ষা (EN)

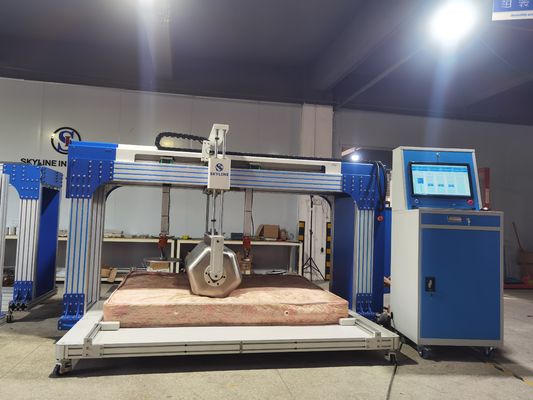

EN1957 পিএলসি+ টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন
পরীক্ষার লোড ক্ষমতা ১০০০N
পরীক্ষার চক্র ৫০০০
ড্রাইভিং পদ্ধতি এয়ার সিলিন্ডার
ধরে রাখার সময় (৩±১) সেকেন্ড ধরে রাখুন


বৈশিষ্ট্য
১. পুরো মেশিনের ফ্রেম উচ্চ-মানের অ্যালুমিনিয়াম দিয়ে তৈরি, স্মার্ট এবং মার্জিত আকারের সাথে
২. ডেল্টা ব্র্যান্ড পিএলসি এবং সার্ভো মোটর
৩. মেশিনে দুটি মোটর কনফিগার করা আছে, একটি রোলার এর উল্লম্ব দিকের জন্য, এবং অন্যটি ড্রামের অনুভূমিক দিকের জন্য দায়ী, দুটি মোটরই ডেল্টা সার্ভো মোটর ব্যবহার করে
৪. মেশিন কনফিগারেশন অ্যালার্ম ডিভাইস, নিরাপদ অপারেশন নির্দেশ করে
৫. রোলার বৈদ্যুতিকভাবে উত্তোলন করা যায়, পরিচালনা করা সহজ।
৬. বড় রঙিন টাচ প্যানেল সহ পিএলসি কন্ট্রোলার
৭. পূর্বনির্ধারিত চক্র সম্পন্ন হওয়ার পর স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়
৮. অতিরিক্ত মুভিং লিমিট সুরক্ষা
৯. কাঠের রোলার তোশকের পৃষ্ঠকে আলতোভাবে স্পর্শ করে


সুবিধা অন্যান্য সরবরাহকারীদের তুলনায় আমাদের মেশিনের:
  • ১. স্টেইনলেস স্টিল/নাইলন রোলার, জলবায়ুর কারণে ভেজা হবে না এবং ছাঁচ বা শুষ্ক ফাটল ধরবে না। কাঠের রোলারের চেয়ে দীর্ঘ জীবন

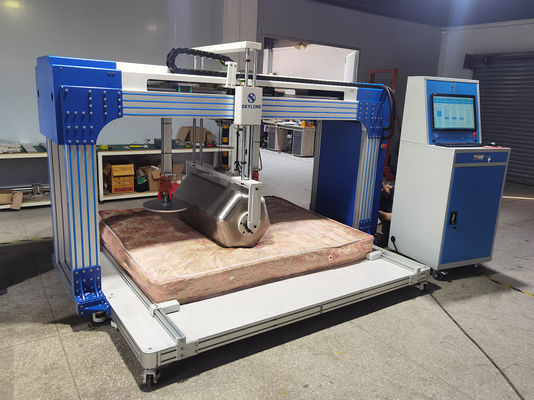

  • EN1957 পিএলসি+ টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন
  • ২. সার্ভো ইলেকট্রিক সিলিন্ডার ড্রাইভ, উচ্চতর মান, শান্ত অপারেশন, ভাল কর্মক্ষমতা, উচ্চতর নির্ভুলতা, সঠিক ফলাফল
  • ৩. ট্র্যাক তেল চাপ সুরক্ষা, স্বয়ংক্রিয়ভাবে ট্র্যাকগুলিতে লুব্রিকেটিং তেল প্রয়োগ করতে পারে, যান্ত্রিক পরিধান হ্রাস করে। ম্যানুয়াল রক্ষণাবেক্ষণ ছাড়াই মেশিনের জীবন প্রসারিত করে
  • EN1957 পিএলসি+ টাচ স্ক্রিন সার্ভো মোটর ইন্টিগ্রেটেড ম্যাট্রেস টেস্টিং মেশিন
  • ৪. এয়ার-কুলড কুলিং সিস্টেম, অপারেশন চলাকালীন মেশিনকে ঠান্ডা করে, দীর্ঘমেয়াদী স্থায়িত্ব পরীক্ষা গরম হবে না। মেশিনের কর্মক্ষমতা নিশ্চিত করে এবং পরিষেবা জীবন প্রসারিত করে
  • ৫. আমরা উচ্চ-গতির তার ব্যবহার করি, অতি-উচ্চ নমনীয়তা, দীর্ঘমেয়াদী উচ্চ-গতির অপারেশনের জন্য উপযুক্ত, মূলত সার্কিট বার্ধক্যজনিত দুর্বল যোগাযোগ এবং অন্যান্য সমস্যা দেখা দেবে না
