ঘূর্ণনযোগ্য স্থায়িত্ব পরীক্ষক চেয়ার টেস্টিং মেশিন BIFMA 5.1 অফিস আসন আসবাবপত্র জন্য

সোয়েল ডিউরেবিলিটি টেস্টার বসার আসবাবপত্রের জন্য ব্যবহৃত হয়, লোড প্যাড এবং চেয়ার ঠিক করার জন্য আনুষাঙ্গিক সহ, DIN 4551, EN 1335, NEN 1812 এবং BIFMA 5.1 অনুযায়ী।

এটি অফিস চেয়ার, স্টুল, গ্যাস স্প্রিংয়ের জন্য ব্যবহৃত হয়, পরীক্ষিত ইউনিটগুলি হয় স্ট্যান্ডার্ড দ্বারা নির্ধারিত সম্পূর্ণ পরীক্ষা পদ্ধতির অথবা নির্বাচিত পৃথক পরীক্ষার বিষয়।

পরীক্ষার অক্ষগুলির প্রত্যেকটির নিজস্ব কন্ট্রোলার রয়েছে যা কাছাকাছি অবস্থিত, যা একটি টাচ প্যানেল থেকে পরিচালিত হয় এবং পিএলসি দ্বারা নিয়ন্ত্রিত হয়।

প্রয়োগ

• অফিস চেয়ার প্রস্তুতকারক– গুণমান নিশ্চিতকরণ এবং পণ্য উন্নয়ন পরীক্ষা

• আসবাবপত্র পরীক্ষা পরীক্ষাগার– তৃতীয় পক্ষের সার্টিফিকেশন এবং সম্মতি পরীক্ষা

• সংগ্রহ এবং গুণমান বিভাগ– সরবরাহকারী যোগ্যতা এবং আগত পরিদর্শন

• আর্গোনমিক বসার প্রস্তুতকারক– সুইভেল মেকানিজম স্থায়িত্বের বৈধতা

• স্টুল এবং গ্যাস স্প্রিং প্রস্তুতকারক– কম্পোনেন্ট স্থায়িত্ব মূল্যায়ন

• গবেষণা প্রতিষ্ঠান– তুলনামূলক পণ্য বিশ্লেষণ এবং উপাদান অধ্যয়ন

প্রযোজ্য: একটি সুইভেল আসন সহ সব ধরণের চেয়ার।

স্পেসিফিকেশন

মান
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

গঠিত

1 পরীক্ষা ফ্রেম

1 সুইভেল পরীক্ষা রিগ, বৈদ্যুতিকভাবে চালিত

1 অ্যাকচুয়েটর লোড নিয়ন্ত্রিত, পিস্টন ব্যাস 80 মিমি, পিস্টন স্ট্রোক 500 মিমি, 2500N

1 লোড প্যাড, ব্যাস 200 মিমি DIN EN 1335 অনুযায়ী কার্ডানিক ক্ল্যাম্পিং সংযোগ সহ

1 স্ট্যান্ডার্ড ফিক্সিং উপাদানের পরিসীমা

1 লোড সেল 5kN - 1 সেট স্টপ, ক্ল্যাম্প

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: এই সরঞ্জামটি কীসের জন্য ব্যবহৃত হয়?
এই মেশিনটি লোডের অধীনে বারবার ঘূর্ণনের বছরের সিমুলেট করে চেয়ার সুইভেল মেকানিজমের স্থায়িত্ব পরীক্ষা করে। এটি প্রস্তুতকারকদের পণ্যের গুণমান যাচাই করতে এবং বাজার ছাড়ার আগে আন্তর্জাতিক সার্টিফিকেশন প্রয়োজনীয়তা পূরণ করতে সহায়তা করে।

প্রশ্ন ২: মেশিনটি কীভাবে কাজ করে?
টেস্টার সিটে একটি ওজনযুক্ত লোড রাখে এবং 120,000 চক্র পর্যন্ত নিয়ন্ত্রিত গতিতে (5-15 ঘূর্ণন প্রতি মিনিট) চেয়ার বা প্ল্যাটফর্মটি ঘোরায়। পিএলসি এবং টাচ প্যানেল নিয়ন্ত্রণগুলি সহজ সেটআপ এবং পর্যবেক্ষণ করার অনুমতি দেয়।

প্রশ্ন ৩: এটি কোন মানগুলির সাথে সঙ্গতিপূর্ণ?
এটি BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459, এবং EN 581-2 সমর্থন করে। প্রাথমিক পরীক্ষার রেফারেন্স হল BIFMA X5.1-2002, পরীক্ষা নং 9, BIFMA X5.1-2017 এর উপর ভিত্তি করে পদ্ধতি সহ।ঘ) সাইক্লিং ডিভাইসটি নিম্নলিখিতগুলির মধ্যে কমটি ঘোরানোর জন্য সামঞ্জস্য করতে হবে: উপলব্ধ ঘূর্ণন পরিসীমা বা 360 ডিগ্রি ± 10 ডিগ্রি। যদি উপলব্ধ ঘূর্ণন পরিসীমা 360 ডিগ্রির কম হয়, তবে পরীক্ষার মেশিনের ঘূর্ণন এমনভাবে সামঞ্জস্য করতে হবে যাতে সুইভেল মেকানিজম স্টপগুলি স্পর্শ করে কিন্তু অতিক্রম না করে। ঘূর্ণন দ্বিমুখী বা একমুখী হতে পারে।

একটি সুইভেল আসন সহ সব ধরণের চেয়ার – অফিস চেয়ার, স্টুল এবং গ্যাস স্প্রিং-সজ্জিত আসন সহ – অন্তর্ভুক্ত ফিক্সিং উপাদান এবং লোড প্যাড ব্যবহার করে পরীক্ষা করা যেতে পারে।
প্রশ্ন ৫: মূল পরীক্ষার প্যারামিটারগুলি কী কী?ঘ) সাইক্লিং ডিভাইসটি নিম্নলিখিতগুলির মধ্যে কমটি ঘোরানোর জন্য সামঞ্জস্য করতে হবে: উপলব্ধ ঘূর্ণন পরিসীমা বা 360 ডিগ্রি ± 10 ডিগ্রি। যদি উপলব্ধ ঘূর্ণন পরিসীমা 360 ডিগ্রির কম হয়, তবে পরীক্ষার মেশিনের ঘূর্ণন এমনভাবে সামঞ্জস্য করতে হবে যাতে সুইভেল মেকানিজম স্টপগুলি স্পর্শ করে কিন্তু অতিক্রম না করে। ঘূর্ণন দ্বিমুখী বা একমুখী হতে পারে।

প্রশ্ন ৬: মেশিনের সাথে কী আসে?
প্যাকেজে একটি পরীক্ষা ফ্রেম, বৈদ্যুতিকভাবে চালিত সুইভেল পরীক্ষা রিগ, বায়ুসংক্রান্ত অ্যাকচুয়েটর (80 মিমি বোর / 500 মিমি স্ট্রোক / 2,500 N), কার্ডানিক সংযোগ সহ 200 মিমি লোড প্যাড, ফিক্সিং উপাদান, 5 kN লোড সেল এবং স্টপ/ক্ল্যাম্প অন্তর্ভুক্ত রয়েছে।ঘ) সাইক্লিং ডিভাইসটি নিম্নলিখিতগুলির মধ্যে কমটি ঘোরানোর জন্য সামঞ্জস্য করতে হবে: উপলব্ধ ঘূর্ণন পরিসীমা বা 360 ডিগ্রি ± 10 ডিগ্রি। যদি উপলব্ধ ঘূর্ণন পরিসীমা 360 ডিগ্রির কম হয়, তবে পরীক্ষার মেশিনের ঘূর্ণন এমনভাবে সামঞ্জস্য করতে হবে যাতে সুইভেল মেকানিজম স্টপগুলি স্পর্শ করে কিন্তু অতিক্রম না করে। ঘূর্ণন দ্বিমুখী বা একমুখী হতে পারে।

একক-ফেজ এসি 220V 50Hz 5A
রেফারেন্স ডকুমেন্ট: BIFMA X5.1-2017 সুইভেল টেস্টঘ) সাইক্লিং ডিভাইসটি নিম্নলিখিতগুলির মধ্যে কমটি ঘোরানোর জন্য সামঞ্জস্য করতে হবে: উপলব্ধ ঘূর্ণন পরিসীমা বা 360 ডিগ্রি ± 10 ডিগ্রি। যদি উপলব্ধ ঘূর্ণন পরিসীমা 360 ডিগ্রির কম হয়, তবে পরীক্ষার মেশিনের ঘূর্ণন এমনভাবে সামঞ্জস্য করতে হবে যাতে সুইভেল মেকানিজম স্টপগুলি স্পর্শ করে কিন্তু অতিক্রম না করে। ঘূর্ণন দ্বিমুখী বা একমুখী হতে পারে।

খ) যদি আসনটি পরিবর্তনযোগ্য হয়, তবে এটিকে সর্বোচ্চ আসনে সেট করুন। অন্য সমস্ত পরিবর্তনযোগ্য বৈশিষ্ট্যগুলি স্বাভাবিক ব্যবহারের অবস্থায় সেট করুন।
গ) 122 কেজি (270 পাউন্ড) লোড সিটে এমনভাবে রাখতে হবে যাতে লোডের ভরকেন্দ্র ঘূর্ণন অক্ষের কেন্দ্ররেখা থেকে 51 থেকে 64 মিমি (2 থেকে 2.5 ইঞ্চি) সামনে থাকে, যেমনটি চিত্র 1 এ দেখানো হয়েছে।ঘ) সাইক্লিং ডিভাইসটি নিম্নলিখিতগুলির মধ্যে কমটি ঘোরানোর জন্য সামঞ্জস্য করতে হবে: উপলব্ধ ঘূর্ণন পরিসীমা বা 360 ডিগ্রি ± 10 ডিগ্রি। যদি উপলব্ধ ঘূর্ণন পরিসীমা 360 ডিগ্রির কম হয়, তবে পরীক্ষার মেশিনের ঘূর্ণন এমনভাবে সামঞ্জস্য করতে হবে যাতে সুইভেল মেকানিজম স্টপগুলি স্পর্শ করে কিন্তু অতিক্রম না করে। ঘূর্ণন দ্বিমুখী বা একমুখী হতে পারে।

ঙ) 360 ডিগ্রি সুইভেল করে এমন চেয়ারগুলির জন্য, একটি চক্র হল একটি পূর্ণ ঘূর্ণন। 360 ডিগ্রির কম সুইভেল করে এমন চেয়ারগুলির জন্য, একটি চক্র হল এক স্টপ থেকে অন্য স্টপে ঘোরানো।

চ) আসন বা প্ল্যাটফর্মটি 5 থেকে 15 ঘূর্ণন প্রতি মিনিটের হারে 60,000 চক্রের জন্য ঘুরবে।

ছ) যদি আসনের উচ্চতা পরিবর্তনযোগ্য হয় তবে এটিকে সর্বনিম্ন অবস্থানে সেট করুন।

জ) সমস্ত চেয়ারের জন্য, মোট 120,000 চক্রে অতিরিক্ত 60,000 চক্রের জন্য পরীক্ষা চালিয়ে যান।

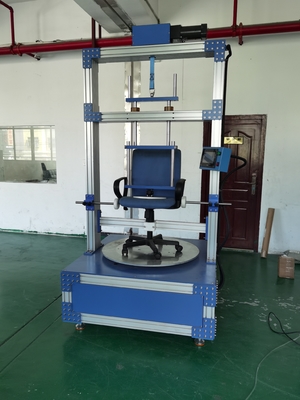

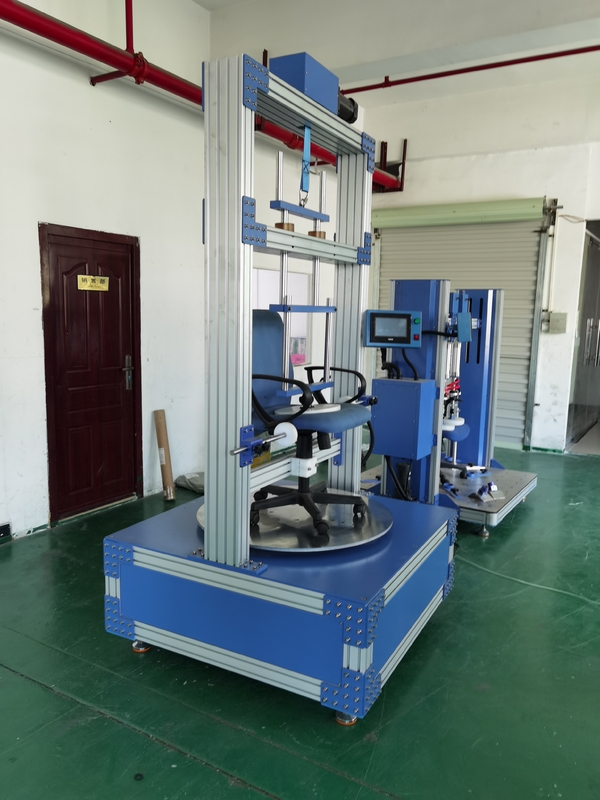

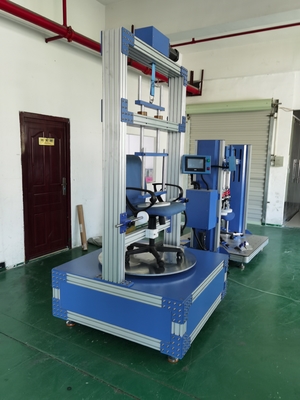

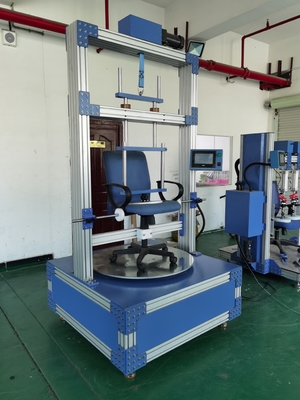

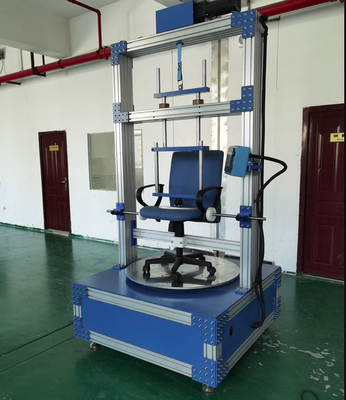

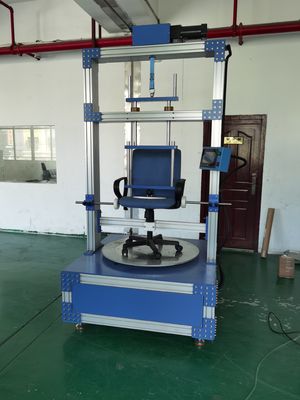

পরীক্ষার চিত্র:
