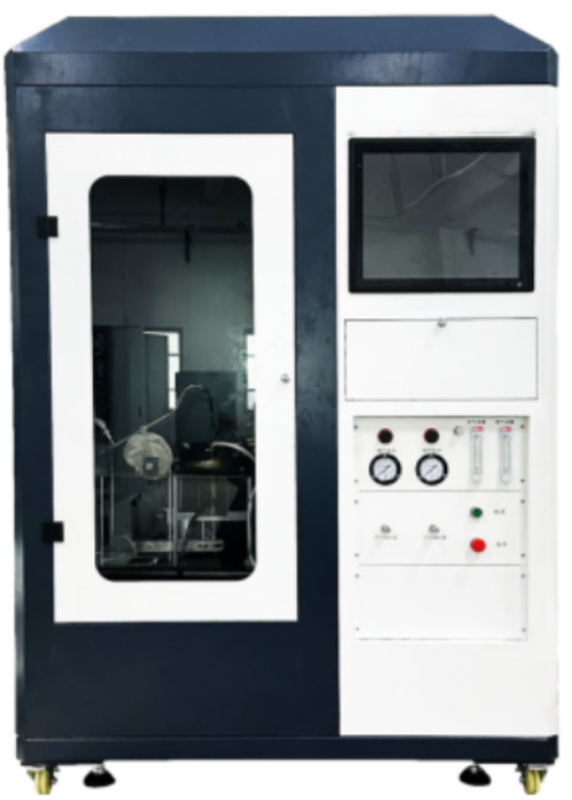

পিসি কন্ট্রোল মডেল আইএসও ৫৬৫৭ বিল্ডিং মেশিন ইনগনেবিলিটি ফ্লেমাবিলিটি টেস্টার

এসএল-এফএল56 নির্মাণ সামগ্রীইগনিশন পারফরম্যান্স টেস্টার

1. মেশিনের ভূমিকা

এটি উপাদানগুলির অগ্নি পৃষ্ঠের জ্বলনযোগ্যতা পরীক্ষা করার জন্য উপযুক্ত,নির্দিষ্ট তাপীয় বিকিরণের অবস্থার অধীনে অনুভূমিকভাবে স্থাপন করা হলে কম্পোজিট বা উপাদানগুলির বেধ 70 মিমি অতিক্রম করে নাএটি দেয়াল এবং সিলিং আস্তরণের উপকরণ, মেঝে সিস্টেম, বাইরের আবরণ এবং বায়ু নল জন্য তাপ নিরোধক উপকরণ ইত্যাদি মূল্যায়ন করতে ব্যবহার করা যেতে পারে।পণ্যটির আগুনের অবস্থা সঠিকভাবে বর্ণনা করা যায়, যাতে পরীক্ষার ফলাফলগুলি প্রকৃত ব্যবহারের সময় পণ্যটির জ্বলন কর্মক্ষমতা প্রতিফলিত করতে পারে এবং পরীক্ষাটি কোন উপকরণগুলি সহজেই জ্বলনযোগ্য এবং কোন উপকরণগুলি সহজেই জ্বলনযোগ্য নয় তা আলাদা করতে পারে,উপকরণ থেকে আগুনের ঝুঁকি আলাদা করতে সাহায্য করে.

2পরীক্ষার মান

আইএসও ৫৬৫৭

3মেশিনের বৈশিষ্ট্য

নিয়ন্ত্রণ অংশ পিএলসি প্রোগ্রামিং, কম্পিউটার, উচ্চ নির্ভুলতা বোর্ড, মডিউল নিয়ন্ত্রণ, পিআইডি নিয়ন্ত্রণ, সংকেত সংগ্রহ এবং 16-বিট উচ্চ নির্ভুলতা বোর্ড ব্যবহার করে প্রক্রিয়াকরণ গ্রহণ করে, নির্ভুলতা স্তর 1% পৌঁছতে পারে,স্থিতিশীল কর্মক্ষমতা, ভাল পুনরাবৃত্তিযোগ্যতা। কম্পিউটার নিয়ন্ত্রণ ইন্টারফেসঃ 3.2 উচ্চ মানের সরঞ্জাম এবং যন্ত্রপাতি ব্যবহার করে (ল্যাবভিউ) পেশাদার উন্নয়ন সফ্টওয়্যার, ইন্টারফেসটি কঠোর, অটোমেশন উচ্চ ডিগ্রী,সব কাগজপত্র এবং অপারেশন একটি কম্পিউটারে একীভূত করা হয়েছে, দ্রুত, সহজ অপারেটিং, মানুষের ইন্টারফেস, বোকা। নিয়ন্ত্রণ পরীক্ষা প্রক্রিয়া রিয়েল টাইম পরীক্ষা তথ্য দেখতে পারেন, যা স্বয়ংক্রিয় তথ্য অধিগ্রহণ এবং প্রক্রিয়াকরণ উপলব্ধি করতে পারেন,তথ্য সংরক্ষণ এবং আউটপুট নির্ধারণ ফলাফল অপারেটিং সফটওয়্যার 3.3: উইন্ডোজ এক্সপি অপারেটিং ইন্টারফেস, ল্যাবভিউ শৈলী, সহজ অপারেটিং, মানুষের ইন্টারফেস, বোকা. প্রোপেন 3.4 বায়ু সরবরাহ সিস্টেম, বায়ু এবং প্রোপেন নিয়ন্ত্রক ভালভ, ফিল্টার, প্রবাহ মিটার মাধ্যমে,চেক ভালভ৩. প্রোপেন এবং বায়ুর প্রবাহ নিয়ন্ত্রণ আরও সুনির্দিষ্টভাবে নিয়ন্ত্রিত ভর প্রবাহ মিটার দিয়ে পাইলট ফ্লেমে।5 অনুযায়ী GB / T14523-2007 8 বিভাগ এবং বিভাগ 8 ISO5657-1997 "পরীক্ষা মৌলিক হতে হবে বায়ু নেই বা পরিবেশ রক্ষা করার জন্য ঢাল আছে, পরীক্ষার যন্ত্রের পরিবেষ্টিত বায়ুর গতি 0.2 মি/সেকেন্ডের বেশি হতে পারে না। অপারেটরকে জ্বলন পণ্যগুলির ক্ষতি এড়াতে হবে এবং নির্গত ধোঁয়া সরিয়ে ফেলতে হবে,কিন্তু ইউনিট উপরে একটি জোরপূর্বক নিষ্কাশন গঠন করা উচিত নয়." একটি উপযুক্ত বাক্স তৈরি করা, শুধুমাত্র নিশ্চিত করার জন্য নয় যে বায়ু প্রবাহের হার পরীক্ষা প্রভাবিত করে না, কিন্তু কার্যকরভাবে ধোঁয়া discharging জন্য। নীচের চিত্র দেখুনঃ

4টেকনিক্যাল প্যারামিটার

4.১ পুরো মেশিনঃ বিকিরণ শঙ্কু, ইগনিশন ডিভাইস, নল, চাপ প্লেট প্রক্রিয়া এবং সমর্থন ফ্রেম, তাপমাত্রা রেকর্ডার, গ্যাস সিস্টেম, সংকেত অধিগ্রহণ এবং প্রক্রিয়াকরণ, কম্পিউটার ইত্যাদি গঠিত

4.২ নমুনা র্যাক, প্লেট এবং চাপ প্লেটঃ ২টি নমুনা র্যাক এবং অন্যান্য অংশের ফিক্সচারগুলি স্টেইনলেস স্টিলের র্যাক দিয়ে তৈরি করা হয় যার দেয়ালের বেধ ১.৫ মিমি,25 মিমি x 25 মিমি আকারের বর্গক্ষেত্র ইস্পাত নল তৈরি করা হয়, মোট আকার ২৭৫ মিমি * ২৩০ মিমি।

4.2.২ লেভেল গার্ডের পাশের দৈর্ঘ্য ২২০ মিমি, বেধ ৪ মিমি।অনুভূমিক সুরক্ষা বোর্ড বেস ফ্রেম উপরে 260mm উপর সুরক্ষা বোর্ডের কোণে মাউন্ট করা 16mm ব্যাসার্ধের চারটি স্ট্রিপড দ্বারা সংশোধন করা হয়বোর্ডের কেন্দ্রে 150 মিমি ব্যাসার্ধের একটি বৃত্তাকার খোলার কাটা হয় এবং খোলার উপরের প্রান্তটি অনুভূমিক সমতল থেকে 45 ° এবং 4 মিমি প্রস্থের একটি চ্যামফারে কাটা হয়।হোল্ডিং র্যাক ইনস্টলেশন 2 রুট দৈর্ঘ্য 355 মিমি কম, 20 মিমি ব্যাসের স্টিল উল্লম্ব গাইড রড, যথাক্রমে সমর্থন ফ্রেমের মাঝখানে প্রতিটি সংক্ষিপ্ত পাশে ইনস্টল করা হয়।দুটি উল্লম্ব গাইড রডের মধ্যে একটি 25 মিমি × 25 মিমি অনুভূমিক সামঞ্জস্য রড ইনস্টল করা হয়.

4.2.3 সামঞ্জস্যকারী রডটি গাইড রডের উপর স্লাইড করতে পারে বা স্ক্রু দ্বারা একটি নির্দিষ্ট অবস্থানে ম্যানুয়ালি স্ক্রু করা যেতে পারে। সামঞ্জস্যকারী রডটি কেন্দ্রে একটি উল্লম্ব গর্ত হাতা দিয়ে সরবরাহ করা হয়,যা 12 মিমি ব্যাসার্ধ এবং 148 মিমি দৈর্ঘ্যের উল্লম্ব স্লাইডিং রড ফিক্সিংয়ের জন্য ব্যবহৃত হয়. একটি বর্গাকার প্রেসিং প্লেট 180mm একটি পাশ দৈর্ঘ্য এবং 4mm একটি বেধ সঙ্গে স্লাইডিং রড উপর স্থাপন করা হয়।চাপ প্লেট ভারসাম্য ঘোরানো বাহু মাধ্যমে সুরক্ষা প্লেট নিম্ন নীচের পৃষ্ঠ ঠেলাঠেলি, যা অনুভূমিক সামঞ্জস্য রডের নীচে এবং উল্লম্ব স্লাইডিং রডের নীচের প্রান্তের বিরুদ্ধে ইনস্টল করা হয়।

4.2.4 ঘূর্ণনশীল বাহুর এক প্রান্তে উল্লম্ব স্লাইডারের নীচের প্রান্তের হাবের উপর একটি রোলার রয়েছে এবং অন্য প্রান্তে একটি সামঞ্জস্যকারী ভারসাম্য হ্যামার ইনস্টল করা আছে।counterweight বিভিন্ন গুণমানের নমুনা ভারসাম্য করতে পারেন এবং নমুনা এবং প্রতিরক্ষামূলক প্লেট মধ্যে 20N একটি ধ্রুবক চাপ প্রয়োগ করতে পারেন. পরীক্ষার সময়, নমুনাটি ভেঙে পড়তে পারে, নরম হতে পারে এবং গলে যেতে পারে, তাই চাপ প্লেটের উপরের দিকে চলাচল সীমাবদ্ধ করার জন্য একটি সামঞ্জস্য এবং অবস্থান ডিভাইস সরবরাহ করা হয়, সর্বাধিক দূরত্ব 5 মিমি,এবং প্যাড চাপ প্লেট এবং সুরক্ষা প্লেট মধ্যে ব্যবহার করা যেতে পারে

4.3 বিকিরণ শঙ্কু

4.3.1 বিকিরণ শঙ্কুঃ নামমাত্র শক্তি 3kw, বিকিরণ তীব্রতাঃ 10kW/m2~70kW/m2 উত্তাপ উপাদান, উত্তাপ উপাদান দৈর্ঘ্য 3500mm, ব্যাস 8.5mm স্টেইনলেস স্টীল বৈদ্যুতিক নল,এটি একটি বৃত্তাকার টেবিলের আকারে ঘূর্ণিত হয় এবং সুরক্ষা কভার শেল ইনস্টল করা হয়. শেলের সামগ্রিক উচ্চতা (75±1) মিমি, উপরের অভ্যন্তরীণ ব্যাসার্ধ (66±1) মিমি এবং নীচের অভ্যন্তরীণ ব্যাসার্ধ (200±3) মিমি।ঢাল ভিতরের এবং বাইরের বেধ 1mm স্টেইনলেস স্টীল হয়, মাঝের ক্লিপটি 10 মিমি পুরু এবং নামমাত্র ঘনত্ব 100 কেজি / এম 2 সিরামিক ফাইবার আইসোলেশন উপাদান।উত্তাপ উপাদান দৃঢ়ভাবে ইস্পাত সুই মাধ্যমে প্রতিরক্ষামূলক কভার অভ্যন্তরীণ পৃষ্ঠ উপর সংযুক্ত করা হয়, এবং 4 টি ক্ল্যাম্প প্রতিরক্ষামূলক কভারের তলদেশে বৈদ্যুতিক তাপ পাইপের দুর্ঘটনাক্রমে শিথিলতা রোধ করার জন্য প্রতিরক্ষামূলক কভারের পরিধিতে সমানভাবে স্থির করা হয়।উল্লম্বভাবে প্রজেক্ট করার সময়, ঘা গরম করার উপাদানটি ঢালের উপরের অংশের খোলার এলাকার 10% এর বেশি ব্লক করে না।
