AC220V / 50Hz স্টেপার মোটর সঠিক পজিশনিং সহ ছয় স্টেশন সুইচ সহনশীলতা পরীক্ষক

AC220V / 50Hz স্টেপার মোটর সঠিক পজিশনিং সহ ছয় স্টেশন সুইচ সহনশীলতা পরীক্ষক

ব্র্যান্ডের নাম: SKYLINE
মডেল নম্বর: SL-S98
MOQ.: 1
অর্থ প্রদানের শর্তাদি: ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম, টি/টি, এল/সি, ডি/এ, ডি/পি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE ISO
ঘূর্ণন মোড:
ঘড়ির কাঁটার দিকে ঘূর্ণন, স্টেপার মোটর সুনির্দিষ্ট অবস্থান
পাওয়ার সাপ্লাই:
AC220V / 50Hz
পরীক্ষার উপকরণের সংখ্যা:
ছয়টি স্টেশন
পরীক্ষার গতি:
বোতাম সুইচ: 5 ~ 60 বার
পরীক্ষার সংখ্যা:
1~999999 বার সেট করা যাবে
চালু করার সময়:
0 ~ 999.9 সেকেন্ড (মিনিট) সামঞ্জস্যযোগ্য
সংযোগ বিচ্ছিন্ন করার সময়:
0 ~ 999.9 সেকেন্ড (মিনিট) সামঞ্জস্যযোগ্য
ঘূর্ণন গতি:
5°~ 360°/S সেট করা যায়
ঘূর্ণন কোণ:
5 ° ~ 7200 ° সেট করা যেতে পারে
গিয়ারের সংখ্যা:
1 ~ 10 গিয়ার সেট করা যেতে পারে
প্যাকেজিং বিবরণ:
কাঠের কেস
বিশেষভাবে তুলে ধরা:

ছয় স্টেশন স্যুইচ সহনশীলতা পরীক্ষক

,

AC220V / 50Hz সুইচ লাইফ টেস্টিং মেশিন

,

স্টেপার মোটর সুনির্দিষ্ট পজিশনিং মাল্টি-স্টেশন সুইচ পরীক্ষক

পণ্যের বিবরণ
AC220V / 50Hz কাস্টমাইজড মাল্টি-স্টেশন সিক্স স্টেশন সুইচ এন্ডুরেন্স টেস্টার
উচ্চ মানের ৬ স্টেশন সুইচ এন্ডুরেন্স টেস্টার যা সুইচ পণ্যের ব্যাপক পরীক্ষার জন্য ডিজাইন করা হয়েছে প্রতিযোগিতামূলক মূল্যে।
পণ্যের সংক্ষিপ্ত বিবরণ

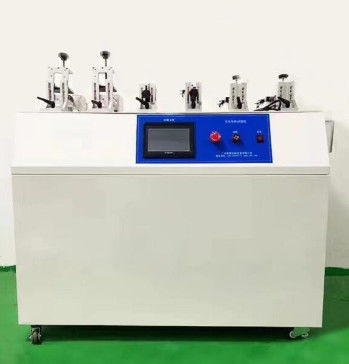

Six Stations Switch Endurance Tester equipment overview
এই টেস্টারটি গৃহস্থালী এবং অনুরূপ অ্যাপ্লিকেশনের জন্য সুইচ পণ্যের জীবনকাল পরীক্ষার জন্য GB2099.1, GB17465.1, এবং GB15092.1 মান অনুযায়ী ডিজাইন করা হয়েছে। একটি লোড বক্সের সাথে সংযুক্ত হলে, এটি প্লাগ, সকেট, কাপলার এবং অ্যাপ্লায়েন্স সুইচের বৈদ্যুতিক জীবন মূল্যায়ন করে। বৈদ্যুতিক আনুষাঙ্গিক এবং হোম অ্যাপ্লায়েন্স নির্মাতাদের দ্বারা মান নিয়ন্ত্রণ এবং পরিদর্শনের জন্য অপরিহার্য।
গঠন ও পরিচালনা
পরীক্ষার মেশিনটি প্লাগ ফিক্সচার সহ স্লাইড অ্যাসেম্বলি চালানোর জন্য বায়ুসংক্রান্ত সিলিন্ডার ব্যবহার করে, সুইচ অন/অফ ক্রিয়া সম্পন্ন করার জন্য রৈখিক চলাচল তৈরি করে। অ্যাকশন ফ্রিকোয়েন্সি এবং টাইমিং PLC (প্রোগ্রামেবল কন্ট্রোলার) এবং টাচ স্ক্রিন ইন্টারফেস দ্বারা নিয়ন্ত্রিত হয় সহজ অপারেশন এবং নির্ভরযোগ্য পারফরম্যান্সের জন্য।
প্রযুক্তিগত স্পেসিফিকেশন
পরীক্ষার স্টেশন ছয়টি স্টেশন: রোটারি সুইচের জন্য স্টেশন ১-২, রকার সুইচের জন্য স্টেশন ৩-৪, পুশ-বাটন সুইচের জন্য স্টেশন ৫-৬
পরীক্ষার গতি বাটন সুইচ: ৫-৬০ চক্র/মিনিট সামঞ্জস্যযোগ্য; রোটারি সুইচ: ১-১০ চক্র/মিনিট সামঞ্জস্যযোগ্য
পরীক্ষার চক্র ১ - ৯৯৯,৯৯৯ চক্র প্রোগ্রামযোগ্য
চালু করার সময় ০ - ৯৯৯.৯ সেকেন্ড/মিনিট সামঞ্জস্যযোগ্য
সংযোগ বিচ্ছিন্ন করার সময় ০ - ৯৯৯.৯ সেকেন্ড/মিনিট সামঞ্জস্যযোগ্য
ঘূর্ণন গতি ৫° - ৩৬০°/সেকেন্ড প্রোগ্রামযোগ্য
ঘূর্ণন কোণ ৫° - ৭২০০° প্রোগ্রামযোগ্য
গিয়ারের সংখ্যা ১ - ১০ গিয়ার প্রোগ্রামযোগ্য
ঘূর্ণন মোড স্টেপার মোটর নির্ভুল পজিশনিং সহ ঘড়ির কাঁটার দিকে ঘূর্ণন
বিদ্যুৎ সরবরাহ AC220V / 50Hz
পরিচালনার পরিবেশ তাপমাত্রা: ০-৪০°C, আপেক্ষিক আর্দ্রতা: ≤৮৫%, কম্পন এবং ক্ষয়কারী বায়ু থেকে মুক্ত স্থিতিশীল পরিবেশ
নিয়ন্ত্রণ ইন্টারফেস বৈশিষ্ট্য
সিস্টেমটি সহজ প্যারামিটার সেটিং এবং ফাংশন নির্বাচনের জন্য একটি স্বজ্ঞাত টাচ স্ক্রিন ইন্টারফেস বৈশিষ্ট্যযুক্ত।
প্রধান নিয়ন্ত্রণ স্ক্রিন
Switch endurance tester main control screen interface
রোটারি সুইচ পরীক্ষা (স্টেশন ১-২)
Rotary switch test interface configuration
  • প্রোগ্রামযোগ্য সীমা সহ পরীক্ষার চক্র কাউন্টার
  • গিয়ার সময় ব্যবধান সেটিংস (০-৯৯.৯এস)
  • পরীক্ষার কোণ প্রোগ্রামিং (৫°-৩৬০°)
  • গিয়ার নম্বর কনফিগারেশন
  • ঘূর্ণন গতি নিয়ন্ত্রণ (৫°-৩৬০°/এস)
  • রিয়েল-টাইম অপারেশন স্ট্যাটাস ইন্ডিকেটর
  • অ্যালার্ম বিকল্প সহ ফল্ট সনাক্তকরণ
  • স্টার্ট/স্টপ/ক্লিয়ার/অ্যালার্ম রিলিজ নিয়ন্ত্রণ
  • নমুনার সুরক্ষার জন্য অরিজিন নিশ্চিতকরণ
রকার ও পুশ বাটন পরীক্ষা (স্টেশন ৩-৬)
Rocker and push button switch test interface
  • সেট প্যারামিটার সহ চক্র গণনা
  • চালু করার সময় প্রোগ্রামিং
  • স্ট্রোক সামঞ্জস্য (০-৫০মিমি)
  • সংযোগ বিচ্ছিন্ন করার সময় সেটিংস
  • গতি নিয়ন্ত্রণ (০-১০০মিমি/এস)
  • অপারেশন স্ট্যাটাস পর্যবেক্ষণ
  • ফল্ট সনাক্তকরণ বিকল্প
  • সম্পূর্ণ নিয়ন্ত্রণ ফাংশন
অপারেশন পদ্ধতি
রোটারি সুইচ ইনস্টলেশন
রোটারি সুইচটি প্রাথমিক অবস্থানে ইনস্টল করুন, ডান ফিক্সচারে ক্ল্যাম্প করুন এবং বিশেষ হ্যান্ডগ্রিপ দিয়ে রোটারি হেড সুরক্ষিত করুন।
Rotary switch installation step 1 Rotary switch installation step 2
রকার/কী সুইচ ইনস্টলেশন
AC220V / 50Hz স্টেপার মোটর সঠিক পজিশনিং সহ ছয় স্টেশন সুইচ সহনশীলতা পরীক্ষক
ফিক্সচারে রকার বা কী সুইচ নিরাপদে মাউন্ট করুন এবং সমস্ত দিকে পজিশনিং সামঞ্জস্য করুন।
Rocker switch installation step 1 Rocker switch installation step 2
পরীক্ষার পদ্ধতি
  • নমুনা ইনস্টল করুন এবং ম্যানুয়ালি স্বাভাবিক অন/অফ অপারেশন যাচাই করুন
  • প্রয়োজনীয়তা অনুযায়ী সমস্ত পরীক্ষার প্যারামিটার কনফিগার করুন
  • নমুনার গুণমান সনাক্তকরণের প্রয়োজনের উপর ভিত্তি করে সনাক্তকরণ বিকল্প নির্বাচন করুন
  • স্টার্ট বোতাম দিয়ে পরীক্ষা শুরু করুন, অগ্রগতি পর্যবেক্ষণ করুন
  • পূর্বনির্ধারিত চক্রে স্বয়ংক্রিয় স্টপ বা প্রয়োজন অনুযায়ী ম্যানুয়াল স্টপ
  • পরীক্ষা সম্পন্ন হওয়ার পর সরঞ্জাম বন্ধ করুন
Switch and load wiring diagram
নিরাপত্তা ও রক্ষণাবেক্ষণ নির্দেশিকা
  • কর্মক্ষমতা বজায় রাখার জন্য নিয়মিতভাবে যন্ত্রটি পরিষ্কার করুন
  • অপারেশনের সময় চলমান অংশগুলিতে বাধা এড়িয়ে চলুন
  • সরঞ্জামের শেলগুলির সঠিক গ্রাউন্ডিং নিশ্চিত করুন
