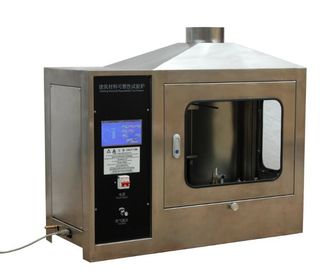

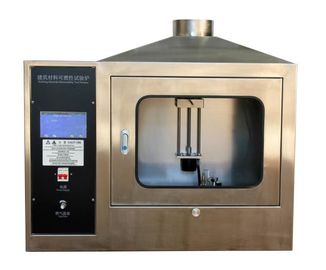

ই 11925-2 টাচ স্ক্রিন কন্ট্রোল সঙ্গে বিল্ডিং উপাদান Flammability পরীক্ষক

টাচ স্ক্রিন কন্ট্রোল সহ বিল্ডিং উপাদান জ্বলনযোগ্যতা পরীক্ষা চুলা

SL-FL13 একক জ্বলন্ত আইটেম

আপনার উপকরণগুলির জ্বলন বৈশিষ্ট্যগুলির পরীক্ষার জন্য সঠিক এবং নির্ভরযোগ্য ডেটা সমর্থন সরবরাহ করুন।

পণ্যের সংক্ষিপ্ত বিবরণ

SL-FL13 একক জ্বলন্ত আইটেম কঠোরভাবে GB/T 20284‐2006 এবং BS EN 13823, অন্যান্য আন্তর্জাতিকভাবে স্বীকৃত পরীক্ষার মানদণ্ডের সাথে সঙ্গতিপূর্ণ।এটি অগ্নি কর্মক্ষমতা শ্রেণীবিভাগ পরীক্ষা এবং নির্মাণ উপকরণ গবেষণা ও উন্নয়ন জন্য আদর্শভাবে উপযুক্ত, আলংকারিক উপকরণ, এবং তাপ নিরোধক পণ্য। ডিভাইসটি একটি প্রোপেন স্যান্ডবক্স বার্নার দিয়ে সজ্জিত একটি ডাবল উল্লম্ব নমুনা ট্রলি কনফিগারেশনে সজ্জিত,এবং উচ্চ-নির্ভুলতা তাপ মুক্তি এবং ধোঁয়া উত্পাদন হার পরিমাপ একীভূত, ইউভি ফ্লেম-আউট সুরক্ষা, এবং সম্পূর্ণ স্বয়ংক্রিয় বুদ্ধিমান নিয়ন্ত্রণ।

এটি আপনাকে আপনার পণ্যগুলির অগ্নি প্রতিক্রিয়া বৈশিষ্ট্যগুলি সঠিকভাবে মূল্যায়ন করতে, সফলভাবে GB/T 8624 অগ্নি শ্রেণীবিভাগ শংসাপত্র পাস করতে এবং আপনার পণ্যটির বাজারে আসার সময়কে ত্বরান্বিত করতে সহায়তা করে।

টেকনিক্যাল ওভারভিউ

1. সিস্টেমের গঠন

• ট্রলি (দুটি উল্লম্ব নমুনা ধারণ করে) + স্থির ফ্রেম + গ্যাস সংগ্রহের হাউজ + জে-টাইপ নিষ্কাশন নল
• সেন্ট্রিফুগাল ফ্যান + স্পিড কন্ট্রোল ইউনিট + ব্যাপক পরিমাপ বিভাগ + গ্যাস বিশ্লেষণ ক্যাবিনেট + তথ্য সংগ্রহ সিস্টেম

2নমুনা ট্রলি এবং ইগনিশন সিস্টেম

• দুটি উল্লম্ব নমুনা অবস্থান; উল্লম্ব কোণের নীচে স্যান্ডবক্স বার্নার
• পৃষ্ঠের জ্বালানি পদ্ধতি; শিখা সনাক্তকরণ সিস্টেম শিখা বন্ধ সুরক্ষা প্রদান করে
• স্থির ফ্রেমে লাগানো সহায়ক বার্নার, এছাড়াও শিখা সনাক্তকরণ সজ্জিত

3. এক্সজাস সিস্টেম

• ফ্রেমের উপরে স্টেইনলেস স্টীল গ্যাস সংগ্রহের হাউজ
• স্টেইনলেস স্টীল J- টাইপ নিষ্কাশন পাইপঃ অভ্যন্তরীণ ব্যাসার্ধ (315 ± 5) মিমি, 50 মিমি উচ্চ তাপমাত্রা খনিজ উল নিরোধক সঙ্গে
• অবিচ্ছিন্ন নিষ্কাশন প্রবাহের হারঃ 0.50 0.65 m3/s, ফ্রিকোয়েন্সি নিয়ন্ত্রিত
• সেন্ট্রিফুগাল ফ্যানঃ 300°C পর্যন্ত প্রতিরোধ করে, উচ্চ তাপমাত্রার অবস্থার জন্য উপযুক্ত

4গ্যাস সরবরাহ ও প্রবাহ নিয়ন্ত্রণ

• ভর প্রবাহ নিয়ন্ত্রকঃ পরিসীমা ০ ∙ ২.৫ গ্রাম/সেকেন্ড, সঠিকতা ≥ ১.৫%
• গ্যাস সরবরাহের স্বয়ংক্রিয় নিয়ন্ত্রণ 647 mg/s এবং 2000 mg/s; পরীক্ষার সময় সরবরাহের হারের পরিবর্তন ≤ 5 mg/s, যা 30.7 ± 2 kW তাপ শক্তি নিশ্চিত করে

5. ধোঁয়া গ্যাসের নমুনা গ্রহণ এবং কন্ডিশনার সিস্টেম

• উপাদানঃ ছাই ফিল্টার → ঠান্ডা ফাঁদ → দুটি শুকানোর কলাম → নমুনা পাম্প → পেরিস্টালটিক পাম্প
• অ্যাশ ফিল্টার হেডঃ 0.5 μm অভ্যন্তরীণ ফিল্টার উপাদান সহ কঠিন PTFE
• ডায়াফ্রাগম পাম্পঃ প্রবাহ হার 400 L/h, উচ্চ তাপমাত্রা এবং জারা প্রতিরোধী
• কম্প্রেসার কনডেন্সারঃ শীতল ক্ষমতা 320 কেজে / ঘন্টা, ডু-পয়েন্ট স্থিতিশীলতা 0.1 °C, স্ট্যাটিক বৈচিত্র্য 0.1 K, IP20 সুরক্ষা
• আমদানিকৃত রোটামেটারঃ পরিসীমা 0 ∼ 5 এল/মিনিট, বিশ্লেষকের ইনপুট প্রবাহ সামঞ্জস্য করে

6গ্যাস বিশ্লেষক (O2 এবং CO2)

7. পরিমাপ বিভাগ (পাইপ এবং সেন্সর)

• একটি ২১৫৫ মিমি পাইপলাইন যার মধ্যে রয়েছেঃ

• চাপ অনুসন্ধান
• তিনটা থার্মোকপল
• গ্যাস নমুনা গ্রহণের প্রোব
• সাদা আলো সিস্টেম

• দ্বি-মুখী চাপ জোন্ডঃ পরিসীমা (0 ¢ 100) Pa, নির্ভুলতা ±2 Pa, 90% প্রতিক্রিয়া সময় ≤ 1 সেকেন্ড
• গ্যাস নিয়ন্ত্রক ডিভাইস এবং O2/CO2 ইনলেট অ্যানালাইজারগুলির সাথে সংযুক্ত গ্যাস নমুনা গ্রহণের প্রোব

8. ধোঁয়া পরিমাপ √ অপটিক্যাল সিস্টেম

• আলোর উৎসঃ ইনক্যান্ডসেন্ট টাইপ, রঙের তাপমাত্রা (2900 ± 100) K
• নমনীয় জয়েন্টের মাধ্যমে নিষ্কাশন পাইপের পাশে মাউন্ট করা
• লেন্স সিস্টেমঃ 20 মিমি ব্যাসার্ধের সমান্তরাল রাশির মধ্যে আলো সংগ্রহ করে; আলোক নির্গত গর্তের ব্যাসার্ধ (d) এবং লেন্সের ফোকাল দৈর্ঘ্য (f) d/f < 0 পূরণ করে।04
• ডিটেক্টরঃ সিলিকন ফোটোডাইড যার সাথেঃ

• রৈখিক স্থিতিশীলতাঃ 0.1%
• ১০-বিট পরিমাপ পরিসীমা
• CIE V ((λ) কার্ভের সাথে সামঞ্জস্যপূর্ণ বর্ণালী প্রতিক্রিয়া, নির্ভুলতা ≥ ± 5%

• অপটিক্যাল ডিটেনুয়েশন সিস্টেমের 90% প্রতিক্রিয়া সময় ≤ 3 সেকেন্ড
• অপটিক্যাল ডিভাইস পরিষ্কার রাখা এবং ড্রাইভ স্পেসিফিকেশন বজায় রাখার জন্য পার্শ্ব টিউব মধ্যে প্রবেশ সংকুচিত বায়ু

9সফটওয়্যার এবং ক্যালিব্রেশন ফাংশন

সফটওয়্যার নিম্নলিখিতগুলির জন্য ইন্টারফেস প্রদান করেঃ

• O2/CO2 বিশ্লেষকের ক্যালিব্রেশন (শব্দ এবং ড্রিফট)
• অপটিক্যাল সিস্টেম ক্যালিব্রেশন (ধোঁয়া পরিমাপের জন্য গোলমাল এবং ড্রাইভ)
• অপটিক্যাল সিস্টেম ফিল্টার ক্যালিব্রেশন
• বায়ু ভলিউম ক্যালিব্রেশন (নিয়ন্ত্রণ পরিসীমা)
• স্টেপ ক্যালিব্রেশন এবং হেপটান ক্যালিব্রেশন

স্টেপ ক্যালিব্রেশনের প্রয়োজনীয়তাঃ

• O2/CO2 বিশ্লেষকের বিলম্ব সময় ≤ 30 সেকেন্ড
• O2/CO2 বিশ্লেষকের প্রতিক্রিয়া সময় ≤ 12 সেকেন্ড
• বার্নার সুইচ সাড়া সময় ≤ 12 সেকেন্ড
• তাপমাত্রা প্রতিক্রিয়া সময় ≤ 6 সেকেন্ড
• Q_gas_30s(T) / HRR_30s(T) অনুপাত (100 ± 5) % এ অবিচ্ছিন্ন হতে হবে।
• ধাপ ২ এবং ধাপ ৩ এর গড় HRR এর মধ্যে পার্থক্য ≤ ০.৫ কিলোওয়াট

হেপটান ক্যালিব্রেশন গ্রহণযোগ্যতাঃ

• একক ভর ইউনিট প্রতি তাপীয় মানঃ THR/m = 4456 ± 222.8 MJ/kg

10. টেস্ট আউটপুট পরামিতি

• গড় তাপ মুক্তির হার ₹ RHRav (t)
• মোট তাপ মুক্তি THR ((t)
• 1000 × [RHRav(t) / (t‐300) ] (FIGRA হিসাবের জন্য ব্যবহৃত)
• আগুনের বৃদ্ধির হার সূচক FIGRA
• 600 সেকেন্ডে মোট তাপ মুক্তি √ THR600s
• পার্শ্বীয় শিখা ছড়িয়ে পড়ার ঘটনা
• ধোঁয়াশার গড় হার ₹ RSPav (t)
• মোট ধোঁয়াশ উত্পাদন ¢ TSP ((t)
• 10000 × [RSPav(t) / (t‐300) ] (SMOGRA গণনার জন্য ব্যবহৃত)
• ধূমপান বৃদ্ধির হার সূচক
• 600 সেকেন্ডে মোট ধোঁয়া উত্পাদন TSP600s

11স্ট্যান্ডার্ড, মাত্রা এবং ওজন

• মানঃ EN 13501, EN 13823
• মাত্রাঃ ৩০০০ মিমি (W) × ৪৫০০ মিমি (H) × ৩০০০ মিমি (D)
• ওজনঃ ৬৫০ কেজি

প্রয়োগ

নির্মাণ সামগ্রী ও পণ্যগুলির জন্য অগ্নি পরীক্ষা ও শ্রেণীবিভাগ

সিই-মার্কের অগ্নি পরীক্ষার জন্য নির্মাণ পণ্য

নতুন পণ্য বিকাশের জন্য অগ্নি প্রতিক্রিয়া মূল্যায়ন

উৎপাদন লাইনগুলির জন্য কোয়ালিটি কন্ট্রোল এবং বহির্গামী পরিদর্শন

ইনস্টলেশনের প্রয়োজনীয়তা

ইনস্টলেশনের উচ্চতাঃ কমপক্ষে ৫ মিটার

মেঝের আয়তনঃ ৩ মিটার × ৩ মিটারের কম নয়

পাওয়ার প্রয়োজনীয়তাঃ 220V, 10A; 380V, 5KW

পরিবেষ্টিত তাপমাত্রাঃ ১০ ডিগ্রি সেলসিয়াস থেকে ৩৫ ডিগ্রি সেলসিয়াস

গ্যাসের প্রয়োজনীয়তাঃ প্রোপেন গ্যাস

ক্যালিব্রেশন গ্যাসঃ N2, CO2 স্ট্যান্ডার্ড গ্যাস

ক্যালিব্রেশন স্ট্যান্ডার্ডঃ হেপটান

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)

প্রশ্ন 1: এটা কি আমার মান পূরণ করে?

A1:হ্যাঁ। EN 13823 এবং GB/T 20284 এর সাথে সামঞ্জস্যপূর্ণ। ফলাফলগুলি EN 13501‐1 শ্রেণিবিন্যাস (A2BCD) সমর্থন করে। বর্তমান এবং পুরানো মানক সংস্করণ উভয়ের সাথে কাজ করে।

প্রশ্ন 2: এটি কতটা স্থিতিশীল এবং নির্ভুল?

A2: খুব. সম্পূর্ণ স্বয়ংক্রিয় গরম, জ্বালানী, এবং ধোঁয়া সংগ্রহ. ক্যালিব্রেশন কঠোর, গ্যাস বিশ্লেষক <3s মধ্যে সাড়া, 5s মধ্যে তথ্য অধিগ্রহণ ¢ সমস্ত মান সময়সীমা পূরণ।

প্রশ্ন ৩ঃ এটি কোন প্যারামিটারগুলিকে কভার করে?

A3:সমস্ত মূলঃ HRR, THR, FIGRA, SPR, TSP, SMOGRA, প্লাস LFS এবং ড্রপলেট ️ সরাসরি EN 13501-1 বা GB 8624 গ্রেড নির্ধারণ করে।

প্রশ্ন ৪ঃ পরিচালনা করা কি সহজ?

A4:অবশ্যই। স্বজ্ঞাত ইন্টারফেস, স্বয়ংক্রিয় ignition / গ্যাস নিয়ন্ত্রণ। সাইট প্রশিক্ষণ অন্তর্ভুক্ত।

Q5:ব্যয়-কার্যকর?

A5:একটি ইউনিট সব করে ∙ স্থান এবং বাজেট সাশ্রয় করে। দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং কম রক্ষণাবেক্ষণের জন্য প্রিমিয়াম আমদানিকৃত উপাদানগুলির সাথে নির্মিত।

প্রশ্ন 6: রক্ষণাবেক্ষণ এবং সহায়তা?

A6: 1 বছরের ওয়ারেন্টি + আজীবন সমর্থন। ইনস্টলেশন, প্রশিক্ষণ, ক্যালিব্রেশন, পরীক্ষার বিকাশ এবং সিএমএ / সিএনএএস অ্যাক্রেডিটেশন পরামর্শকে অন্তর্ভুক্ত করে।

বিক্রয়োত্তর সেবা এবং প্রযুক্তিগত সহায়তা

এক বছরের বিক্রয়োত্তর সহায়তা, আজীবন প্রযুক্তিগত সহায়তা

সরঞ্জাম ইনস্টলেশন এবং ক্যালিব্রেশন

ক্যালিব্রেশন সেবা

পরীক্ষার পদ্ধতির উন্নয়নের জন্য সহায়তা

প্রযুক্তিগত প্রশিক্ষণ

যোগাযোগের তথ্য

সম্পূর্ণ প্রযুক্তিগত বিবরণী, একটি উদ্ধৃতি বা একটি প্রদর্শনী নির্ধারণের জন্য, আমাদের বিক্রয় দল বা অনুমোদিত বিক্রেতাদের সাথে যোগাযোগ করুন।আমরা আপনাকে পেশাদারী এবং দ্রুত প্রযুক্তিগত সহায়তা এবং সেবা প্রদান করবে.
