আইএসও 9705 বিল্ডিং উপকরণ ফ্ল্যামেবিলিটি পরীক্ষক ফায়ার টেস্টস - সারফেস পণ্যগুলির জন্য পূর্ণ-স্কেল রুম পরীক্ষা

পণ্য পরিচিতি

অক্সিজেন গ্রহণের মূল নীতিটি জিবি / টি 25207-2010 এর উপর ভিত্তি করে standard স্ট্যান্ডার্ডটি দাহ পরীক্ষার আইএসও 9705 রাইটিং স্ট্যান্ডার্ডের একটি রেফারেন্স, স্ট্যান্ডার্ড পরীক্ষার শর্ত হিসাবে কোণার অগ্নি পরিস্থিতি অনুকরণ করার পরীক্ষা পদ্ধতি, এবং নমুনাটির ইনস্টলেশন সম্পূর্ণরূপে পরীক্ষার জন্য প্রকৃত ব্যবহারের জন্য, যা অন্যতম নির্ভরযোগ্য স্ট্যান্ডার্ড পরীক্ষার পদ্ধতি। এই পরীক্ষার জন্য প্রয়োজনীয় তুলনামূলকভাবে জটিল নমুনার পরিমাণ এবং পরীক্ষার শর্তগুলির ভিত্তিতে এটি সাধারণত অগ্নি বিজ্ঞান গবেষণায় এবং সঠিকভাবে হতে পারে না এমন উপকরণগুলির দহন বৈশিষ্ট্যগুলি মূল্যায়নের জন্য ব্যবহৃত হয় ছোট আকারের পরীক্ষা দ্বারা মূল্যায়ন।

অ্যাপ্লিকেশন: বিল্ডিং উপকরণ, শিপিং উপকরণ
স্ট্যান্ডার্ডগুলি: ডিএস / আইএসও / টিআর 9705-2, আইএসও 9705: 2016 জিবি 8624: 2012, জিবি / টি 25207: 2010, জিবি / টি 27904: 2011

বিবরণ
পরীক্ষার ডিভাইসে দহন চেম্বার, ফ্লু গ্যাস সংগ্রহ এবং স্যাম্পলিং সিস্টেম, গ্যাস বিশ্লেষণ এবং ডেটা প্রসেসিং সিস্টেম এবং গ্যাস সরবরাহ ব্যবস্থা সহ চারটি অংশ রয়েছে। পরীক্ষাটি দহন চেম্বারে প্রায় 21 মি 2 পৃষ্ঠের একটি নমুনা পৃষ্ঠের অঞ্চল সহ সম্পন্ন করা হয়েছিল এবং দরজাটি সাধারণত খোলা ছিল। পরীক্ষিত উপকরণগুলি প্রকৃত ব্যবহার অনুযায়ী ইনস্টল করা হয়েছিল। ঘরের অভ্যন্তরের প্রাচীরের কোণে প্রোপেন গ্যাস সহ একটি আয়তক্ষেত্রাকার ত্রিভুজাকার বালির বাক্স বার্নার ইনস্টল করা হয়েছিল। পরীক্ষার সময়, 10 মিনিটের আগে 100 কিলোওয়াট অগ্নি উত্সের স্ট্যান্ডার্ড তাপ আউটপুট তৈরি করতে গ্যাসের প্রবাহের হারটি নিয়ন্ত্রণ করা উচিত। যখন উপাদানটি বিস্ফোরিত হয়নি, তখন তাপের আউটপুট 300 কিলোওয়াট এবং শেষ 10 মিনিটে বাড়ানোর জন্য গ্যাসের প্রবাহের হারকে সমন্বয় করা উচিত। মোট 20 মিনিটের পরীক্ষার সময়কালে, ফ্ল্যাশওভার থাকলে পরীক্ষা বন্ধ করা যায়। বিস্ফোরক ঘটনাটির সংকল্পটি তাপ প্রকাশের হারের বক্ররেখা পর্যবেক্ষণ ও পরীক্ষার মাধ্যমে বিচার করা যেতে পারে।

প্রযুক্তিগত পরামিতি
পরীক্ষার সময় মোট তাপ প্রকাশ, হিট রিলিজ রেট, ফ্লু গ্যাস উত্পাদন এবং ফ্লু গ্যাস উত্পাদনের হার পরীক্ষা করা হয়েছিল।

1. সামগ্রীর সরঞ্জামগুলির মধ্যে দহন চেম্বার, ফ্লু গ্যাস সংগ্রহ এবং স্যাম্পলিং সিস্টেম, গ্যাস বিশ্লেষণ এবং ডেটা প্রসেসিং সিস্টেম এবং গ্যাস সরবরাহ ব্যবস্থা অন্তর্ভুক্ত রয়েছে।

2. শঙ্কু ফ্লু গ্যাস সংগ্রাহক ওজন প্ল্যাটফর্ম এবং নমুনার উপরে সরাসরি ইনস্টল করা হয়। নীচের মাত্রা 3000 মিমি এক্স 3000 মিমি এবং উচ্চতা 1000 মিমি। শঙ্কু ফ্লু গ্যাস সংগ্রাহকের শীর্ষটি 900 মিমি এক্স 900 মিমি এক্স 900 মিমি বর্গ হয়। একই সময়ে, উপরের স্কোয়ারে দুটি 500 মিমি এক্স 900 মিমি স্টিল প্লেট ইনস্টল করা হয় যাতে একটি ফ্লু গ্যাস হোমোজিনাইজার তৈরি হয়।

3. স্টেইনলেস স্টিলের ধোঁয়া নিষ্কাশন পাইপের সংক্ষিপ্ততম দৈর্ঘ্য 5000 মিমি এর চেয়ে কম নয় এবং এর ব্যাস 400 মিমি নয়। ধোঁয়া মিশ্রণ ডিভাইস উভয় প্রান্তে ইনস্টল করা হয়।

4. দাহ পরীক্ষার দ্বারা উত্পন্ন সমস্ত ফ্লু গ্যাস সংগ্রহ করার জন্য এক্সস্টাস্ট সিস্টেমে পর্যাপ্ত ক্ষমতা রয়েছে। ফ্যানের এক্সোস্ট ভলিউম অবিচ্ছিন্নভাবে সামঞ্জস্য করা যায় এবং এক্সস্টোস্টের হার 3.5 মি / সেকেন্ডের চেয়ে কম নয়।

5. ধোঁয়া নিষ্কাশন ফ্যানটি কেন্দ্রীভূত ফ্যান, অভ্যন্তরীণ লাইনারটি স্টেইনলেস স্টিল, তাপমাত্রা প্রতিরোধের 300 ডিগ্রির চেয়ে কম নয় এবং গতি ফ্রিকোয়েন্সি রূপান্তর ফ্যান দ্বারা সামঞ্জস্য করা হয়।

6. ওজন ডিভাইসের পরিমাপের পরিসীমা 0-5KG, এবং যথার্থতা 0.1 গ্রাম থেকে কম নয়।

The. বিস্তৃত পরিমাপের ক্ষেত্রটি চাপ তদন্ত, তিনটি থার্মোকল, গ্যাসের নমুনা পরীক্ষা এবং ধোঁয়ার ঘনত্ব পরিমাপ সিস্টেম দিয়ে সজ্জিত।

8. স্যান্ডবক্স বার্নার 4 মিমি -8 মিমি কণা আকার এবং 2 মিমি -3 মিমি কণা আকারের বালি দিয়ে পূর্ণ হয়। উপরের বালির উপরের স্তরটি বার্নারের উপরের প্রান্তের সাথে স্তরযুক্ত।

9. সারফেস ইগনিশনটি বালির বাক্স বার্নারের জ্বলনের জন্য গৃহীত হয় এবং স্পার্ক ইগনিশন হিসাবে স্বল্প ইগনিশন সাফল্যের হার ব্যবহার করা হয় না।

10. সিস্টেমের সুরক্ষা নিশ্চিত করতে অতিবেগুনি শিখা পর্যবেক্ষণ এবং নির্বাপন সুরক্ষা ডিভাইস দিয়ে সজ্জিত;

১১. g / s-7 g / s এর পরিসীমা সহ ভর প্রবাহ নিয়ামক, 1.5% কিলোওয়াটের সর্বাধিক আউটপুট শক্তি পড়ার নির্ভুলতা 1.5% এর চেয়ে কম নয়;

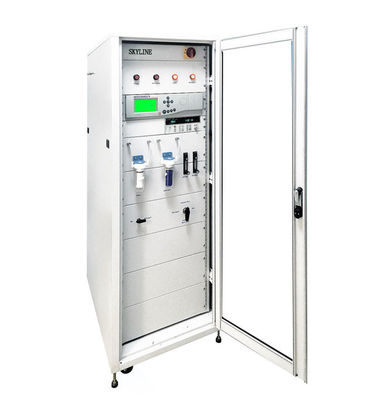

১২. ফ্লু গ্যাসের স্যাম্পলিং সিস্টেমটি, যা ছাই ফিল্টার, সংক্ষেপক কনডেনসার, শুকানোর কলাম, স্যাম্পলিং পাম্প এবং ফ্লো মিটার নিয়ে গঠিত, কার্যকরভাবে ফ্লু গ্যাসের নমুনাগুলি সংগ্রহ করতে এবং নিষ্কাশন গ্যাসকে শোষণ করতে সক্ষম হওয়া উচিত।

13. ডায়াফ্রাম পাম্প আমদানি করা, স্যাম্পলিং প্রবাহ 13L / মিনিটের চেয়ে কম নয়;

14. আমদানি করা ধোঁয়া এবং ধূলিকণা ফিল্টারের ফিল্টার হেড ভিতরে ভিতরে 0.5 মিমি গ্লাস ফাইবার ফিল্টার উপাদান দিয়ে কঠিন পিটিএফই সমন্বিত।

15. সংক্ষেপক কনডেনসার, কুলিং ক্ষমতা 320KJ / ঘন্টা, শিশির বিন্দু স্থায়িত্ব 0.1 ডিগ্রি, শিশির বিন্দু স্থির পরিবর্তন 0.1 কে, শীতল প্রবাহ 6L / MIN এর চেয়ে কম নয়;

16. আমদানিকৃত রটার ফ্লোমিটার, পরিমাপের পরিসর 0-5L / মিনিট;

17. বিস্তৃত পরিমাপের ডিভাইসে তিনটি আমদানিকৃত ওএমইজিএ থার্মোকল থাকে যার পরিচিতিটি অক্ষ থেকে 87 87 + ৫) মিমি ব্যাসার্ধের সাথে একটি চাপকে অবস্থিত হওয়া উচিত এবং তাদের মধ্যবর্তী কোণটি 120 ডিগ্রি হবে is

18. দ্বি-দিকীয় অনুসন্ধানটি কমপক্ষে (0-200) Pa এবং <2 Pa এর যথার্থতা পরিমাপের একটি পরিসীমা সহ একটি আমদানি করা চাপ সেন্সরটির সাথে যুক্ত pressure চাপ সেন্সরের 90% আউটপুটের প্রতিক্রিয়া সময় সর্বাধিক 1 সে ।
19. অক্সিজেন বিশ্লেষক প্যারাম্যাগনেটিক হওয়া উচিত এবং 16% -21% (ভি / ভি) এর ঘনত্বের সাথে কমপক্ষে 02 পরিমাপ করতে সক্ষম হন। অক্সিজেন বিশ্লেষকের প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি হওয়া উচিত নয়। বিশ্লেষকের বামন এবং শব্দটি 30 মিনিটের মধ্যে 100 x 10-6 এর বেশি হওয়া উচিত নয়। ডেটা অধিগ্রহণ সিস্টেমের আউটপুটটিতে সর্বোচ্চ 100 x 10-6 রেজোলিউশন হওয়া উচিত।
20. কার্বন ডাই অক্সাইড বিশ্লেষক আইআর টাইপ হওয়া উচিত এবং কমপক্ষে 0% - 10% সিও 2 ঘনত্ব পরিমাপ করতে সক্ষম হওয়া উচিত। বিশ্লেষকের লিনিয়ারিটি সম্পূর্ণ পরিসরের কমপক্ষে 1% হওয়া উচিত। বিশ্লেষকের প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি হওয়া উচিত নয়।
21. ধমনী ঘনত্ব পরিমাপ সিস্টেমটি নমনীয় জোড় সহ এক্সস্টাস্ট পাইপের পাশের পাইপে ইনস্টল করা হয়। ভাস্বর আলো (2900 +100) কে রঙের তাপমাত্রায় ব্যবহৃত হয়।
22. অপটিক্যাল পরিমাপের উপাদানগুলি, পরিমাপের পরিসীমা 400-750 এনএম দৃশ্যমান আলো, ট্রান্সমিট্যান্সের সঠিকতা 0.01%।
23. অপটিক্যাল পরিমাপ উপাদানগুলির 100% এবং 0% ক্রমাঙ্কন মোডগুলি হ'ল: 0% ক্লিক করে ভাস্বর আলো উত্স এবং সফ্টওয়্যার ক্লিক বন্ধ করে জিরো পয়েন্ট ক্যালিফিকেশন সম্পন্ন হয়; 100% ক্রমাঙ্কন হালকা পথের অস্তিত্ব ছাড়াই 100% ক্লিক করে সম্পন্ন হয় এবং অপটিক্যাল পাথ ডেটা ফিট করতে কোনও নিরপেক্ষ ফিল্টার ব্যবহার করা হয় না;

24. পরিবেষ্টনের বায়ুমণ্ডলীয় পরিমাপের জন্য ডিভাইসটির 200 ডলার প্রতি নির্ভুলতা রয়েছে।
25. ডেটা অধিগ্রহণ এবং বিশ্লেষণ সিস্টেমটি ডাটা অধিগ্রহণের সঠিকতা এবং নির্ভরযোগ্যতা এবং প্রতি 3 সেকেন্ডে প্রয়োজনীয় ডেটার স্বয়ংক্রিয় রেকর্ডিং নিশ্চিত করে। সফ্টওয়্যার ডেটা গণনা সঠিক এবং ফলাফল কার্যকর। এবং নিম্নলিখিত ক্রমাঙ্কন এবং অপারেশন ইন্টারফেস সরবরাহ করতে পারে;
26.O 2 / CO 2 বিশ্লেষকের ক্রমাঙ্কন: ও 2 / সিও 2 আউটপুট শোরগোল এবং ড্রিফ্ট ক্যালিগ্রেশন; এবং ফলাফল আউটপুট ফর্ম;
২.. সফ্টওয়্যারটিতে অপটিক্যাল সিস্টেমের ক্রমাঙ্কন, শব্দ এবং মাতাল গ্যাস পরিমাপ সিস্টেমের ড্রিফট ক্যালিগ্রেশন এবং ফলাফলগুলির আউটপুট ফর্ম অন্তর্ভুক্ত রয়েছে।
28. সফ্টওয়্যারটিতে অপটিক্যাল সিস্টেমের ক্রমাঙ্কন, ফিল্টার ক্যালিব্রেশন এবং ফলাফল আউটপুট ফর্ম অন্তর্ভুক্ত।
29. সফ্টওয়্যারটিতে বায়ু ভলিউম ক্যালিগ্রেশন, এয়ার ভলিউম নিয়ন্ত্রণ পরিসীমা ক্যালিগ্রেশন এবং ফলাফল আউটপুট ফর্ম অন্তর্ভুক্ত।
30. সফ্টওয়্যারটিতে পদক্ষেপের ক্রমাঙ্কন এবং ফলাফল আউটপুট ফর্ম অন্তর্ভুক্ত।
31. সফ্টওয়্যার পরীক্ষার পদ্ধতি এবং ফলাফলের আউটপুট ফর্ম অন্তর্ভুক্ত।
32. কম্পিউটার এবং প্রিন্টার সিস্টেমের সাথে সজ্জিত।

আকার: কম্বাস্টর আকার: 2.4M (এল) এক্স 3.6 এম (এইচ) এক্স 2.4 এম (ডাব্লু) ওজন: 700 কেজি
স্মোক হুডের আকার: 3 এম (ডাব্লু) এক্স 3 এম (ডি) এক্স 1 এম (এইচ)
ইনস্টলেশন প্রয়োজনীয়তা: বিদ্যুতের প্রয়োজনীয়তা: 220V, 10A; 380V, 5KW পরিবেষ্টনের তাপমাত্রা: 10 ডিগ্রি থেকে 35 ডিগ্রি সেলসিয়াস
গ্যাসের প্রয়োজনীয়তা: প্রোপেন গ্যাস ক্যালিব্রেশন গ্যাস: এন 2, সিও 2 স্ট্যান্ডার্ড গ্যাস
