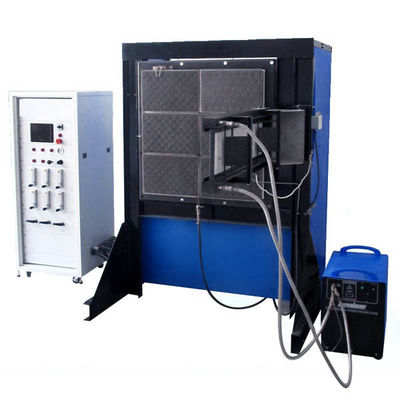

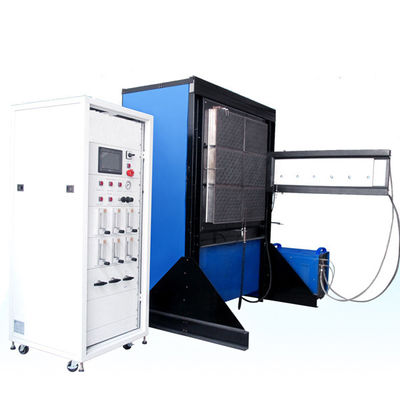

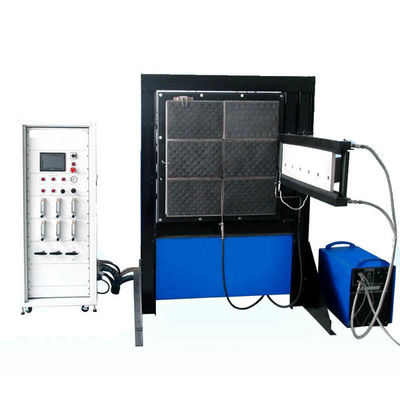

বিএস ৪৭৬-৭ সুপৃষ্ঠ ছড়িয়ে দিনটিএস্টারদেয়ালের শিখা প্রসারিত পরিমাপের জন্য

পণ্যের প্রবর্তন

বিএস ৪৭৬-এর ৭ নং অংশে বিপরীত প্রবাহের অবস্থার অধীনে উল্লম্ব অবস্থানে অবস্থিত পণ্যের নমুনার পৃষ্ঠের উপর দিয়ে শিখা ছড়িয়ে পড়ার পরিমাপের জন্য একটি পরীক্ষার পদ্ধতি নির্দিষ্ট করা হয়েছে।এবং শিখা ছড়িয়ে পড়ার হার এবং মাত্রার উপর ভিত্তি করে একটি শ্রেণীবিভাগ ব্যবস্থাএটি মূলত সমতল উপকরণ, কম্পোজিট বা সমন্বয়গুলির শেষ ব্যবহারের পারফরম্যান্সের তুলনা করার জন্য উপযুক্ত তথ্য সরবরাহ করে, যা প্রাথমিকভাবে দেয়াল এবং সিলিংয়ের উন্মুক্ত পৃষ্ঠ হিসাবে ব্যবহৃত হয়।

পণ্যের পরামিতি

1. রেডিয়েন্ট প্যানেলের এলাকা 850mm X 850mm, এবং কাঠামোগত সমর্থন ফ্রেম শক্তিশালী করা হয়;
2. নমুনা ধারকটি রেডিয়েন্ট প্যানেলের লম্ব এবং স্ট্যান্ডার্ড স্কেল চিহ্নের উপরে, সমালোচনামূলক তাপ রেডিয়েন্ট ফ্লাক্সটি শিখা ছড়িয়ে পড়ার দূরত্ব অনুসারে পরিমাপ করা যেতে পারে;
3. জল-শীতল সঞ্চালন ডিভাইস দিয়ে সজ্জিত, দীর্ঘমেয়াদী উচ্চ তাপমাত্রা দ্বারা সৃষ্ট ক্ষতি এড়াতে নমুনা ধারক জল-শীতল করা যেতে পারে;
4. একটি ছোট শিখা ignition ডিভাইস দিয়ে সজ্জিত, স্পার্ক ignition মোড ব্যবহার করে;
5. রেডিয়েন্ট প্যানেল একটি উচ্চ তাপমাত্রা সনাক্তকরণ ডিভাইস দিয়ে সজ্জিত করা হয়। যদি রেডিয়েন্ট প্যানেল বন্ধ করা হয়, বায়ু উৎস স্বয়ংক্রিয়ভাবে বন্ধ করা যেতে পারে;
6. জল-শীতল তাপ বিকিরণ ফ্লাক্স সেন্সর দিয়ে সজ্জিত, ফলাফল মার্কিন যুক্তরাষ্ট্র NIST ফিরে ট্রেস করা যেতে পারে;
7. বৈদ্যুতিক কন্ট্রোল বক্স দিয়ে সজ্জিত, গ্যাস এবং বায়ু প্রবাহ সামঞ্জস্য করতে পারেন, এবং তাপ বিকিরণ ফ্লাক্স পরিসংখ্যান প্রদর্শন;
8. পরীক্ষার জন্য প্রয়োজনীয় তথ্য প্রদর্শন করার জন্য পিএলসি এবং ম্যান-মেশিন ইন্টারফেস দিয়ে সজ্জিত।

বৈশিষ্ট্য

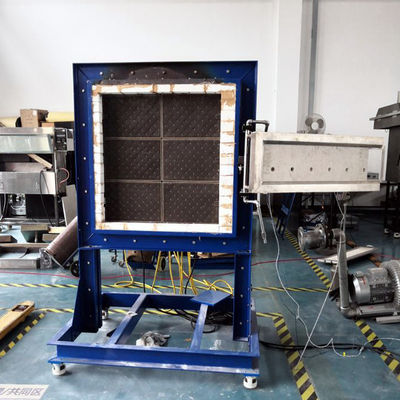

1এই ডিভাইসটি একটি র্যাডিয়েশন প্যানেলের সমন্বয়ে গঠিত যা একটি র্যাঙ্কিংয়ের উপর ভার্টিক্যালভাবে মাউন্ট করা হয়।
2রেডিয়েশন প্যানেলটি গ্যাস-বায়ু মিশ্রণ দ্বারা দূষিত।
3বায়ু-গ্যাস-বায়ু মিশ্রণের দক্ষ জ্বলন প্রদানের জন্য ডিজাইন করা একটি পোরোস অগ্নি প্রতিরোধী টাইপ বার্নার ব্লকের জন্য বিকিরণ প্যানেলটি 850 মিমি বর্গাকার।অপারেটিং অবস্থার অধীনে প্যানেলের পৃষ্ঠের উপর কোন জ্বলন ঘটে না.
4. রেডিয়েশন প্যানেল এবং এর চারপাশের অংশগুলি একটি ফ্রেমের উপর সমর্থিত যাতে প্যানেলের কেন্দ্রটি মেঝে স্তর থেকে প্রায় 1250 ± 100 মিমি উপরে থাকে।
5একটি নমুনা ধারক এবং একটি পাইলট শিখা ব্যবস্থা যন্ত্রের একপাশে মাউন্ট করা হয়।
6নমুনা ধারকটি জল-শীতল মুখের প্লেট সহ একটি জল-শীতল ইস্পাত ফ্রেম নিয়ে গঠিত।মুখ প্লেট তাদের উপরের এবং নীচের প্রান্তে এবং বিকিরণ প্যানেলের সংলগ্ন উল্লম্ব প্রান্তে 20±2 মিমি দ্বারা নমুনা ওভারল্যাপ করা হয়.
7. একটি স্প্রিং লোড clamps মুখ প্লেট বিরুদ্ধে নমুনা clamping জন্য অবস্থিত হয়.
8নমুনা ধারককে বহনযোগ্য জল সরবরাহের মাধ্যমে নমুনা ধারক থেকে প্রস্থান করার সময় সর্বোচ্চ তাপমাত্রা ৩৫° সেলসিয়াসের বেশি হবে না।
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10. পরীক্ষার মধ্যে রেডিয়েশন প্যানেলের মুখ থেকে দূরে অনুভূমিকভাবে ঝাঁকুনি দেওয়ার জন্য নমুনা ধারকটির উচ্চতা hinged হয়,পরীক্ষার অবস্থান থেকে স্ট্যান্ডবাই অবস্থানে এবং বিপরীতভাবে.
11. পাইলট বার্নার একটি ইস্পাত টিউব গঠিত হয়.
12রেডিয়েশন প্যানেলে গ্যাস এবং বায়ু সরবরাহের লাইনগুলিতে প্রবাহ মিটার, চাপ নিয়ন্ত্রক, নিয়ন্ত্রণ ভালভ এবং সুরক্ষা ডিভাইস রয়েছে।
13. তাপ প্রবাহ মিটারঃ পরিসীমাঃ 0 ~ 50 kw/m2; পৃষ্ঠের নির্গমনঃɛ=0.95±0.05.
14হোল্ডার, ক্যালিব্রেটেড তাপ প্রবাহ মিটার এবং মাউন্ট সহ ডামি ক্যালিব্রেশন বোর্ড।

পণ্যের বিবরণপৃষ্ঠের উপর ছড়িয়ে থাকা অগ্নিটিএস্টার

উপরিভাগে শিখা ছড়িয়ে পড়ার পরীক্ষার যন্ত্রটি BS 6853 সিরিজের উচ্চ গতির ইস্পাত শিখা retardant পরীক্ষক,যা ব্রিটিশ বিল্ডিং উপকরণ এবং উচ্চ গতির ইস্পাত অগ্নি retardant পরীক্ষার মান জন্য উপযুক্ত. স্ট্যান্ডার্ডটি BS 476-7। পরীক্ষার পদ্ধতিটি নমুনা পৃষ্ঠের পার্শ্বীয় প্রসারিততা নির্ধারণ করতে ব্যবহৃত হয় এবং গতির উপর ভিত্তি করে। এবং প্রসারিত দৈর্ঘ্য জ্বলন স্তর নির্ধারণ করে।বিএস ৪৭৬-৭ মূলত দেয়াল এবং সিলিংয়ের উন্মুক্ত পৃষ্ঠের শিখা প্রসারণ পরিমাপ করতে ব্যবহৃত হয়.
পরীক্ষার পদ্ধতিটি হ'ল রেডিয়েন্ট তাপ শক্তির ধীরে ধীরে পরিবর্তনকে সহ্য করে একটি ছোট শিখা দিয়ে নমুনাটি জ্বলিয়ে সমালোচনামূলক রেডিয়েন্ট ফ্লাক্স পরিমাপ করা।তাপ বিকিরণ প্যানেলের পরিমাপ 850mm X 850mmপরীক্ষার নমুনা ধারকটি পানিতে শীতল করা হয় এবং তাপীয় বিকিরণ প্রবাহের বক্ররেখাটি ক্যালিব্রেট করার জন্য একটি ছিদ্রযুক্ত ক্যালিব্রেশন প্লেট এবং একটি তাপীয় বিকিরণ প্রবাহ সেন্সর দিয়ে সজ্জিত।পরীক্ষার যন্ত্রের পরীক্ষাগার সাইটে উচ্চ প্রয়োজনীয়তা রয়েছে, এবং পরীক্ষার যন্ত্রটি একত্রিত করার আগে ব্যবহারকারীর আরো নিরাপত্তা ব্যবস্থা প্রয়োজন।

স্ট্যান্ডার্ডঃবিএসঃবিএস ৪৭৬-৭
মাত্রাঃ ১২২০ মিমি (ডাব্লু) x ৫৫০ মিমি (ডি) x ১৯২০ মিমি (এইচ)
ওজনঃ ২১০ কেজি

ইনস্টলেশনের প্রয়োজনীয়তা

বৈদ্যুতিকঃ ২৩০ ভোল্ট নামমাত্র ১০ এমপি
পরিবেষ্টিত তাপমাত্রাঃ 10°C থেকে 35°C পর্যন্ত
গ্যাস সরবরাহঃ প্রোপেন এবং বায়ু সংকোচকারী
টেস্টিং রুমঃ ৪০০ মিটার

অ্যাপ্লিকেশন

- ওয়ালবোর্ড এবং আলংকারিক প্যানেল

- সিলিং টাইলস এবং সাসপেন্ড সিলিং সিস্টেম

- প্রদর্শিত পৃষ্ঠ হিসাবে ব্যবহৃত কম্পোজিট উপকরণ এবং সমন্বয়

- দেয়াল এবং সিলিংয়ের জন্য তাপ নিরোধক আস্তরণ

- বিএস ৪৭৬-৭ (ক্লাস ১-৪) এর অধীনে অগ্নিনির্বাপক নিরাপত্তা শ্রেণীবিভাগ

- ক্লাস 0 শ্রেণিবদ্ধকরণ (অ-জ্বলনযোগ্যতার প্রয়োজনীয়তার সাথে মিলিত)

- বিল্ডিং উপাদান মান নিয়ন্ত্রণ এবং গবেষণা ও উন্নয়ন পরীক্ষা

- তৃতীয় পক্ষের পরীক্ষাগার এবং সার্টিফিকেশন সংস্থা

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১: SL-FL73 কোন মানদণ্ডের সাথে সঙ্গতিপূর্ণ এবং এটি কি পরিমাপ করে?

A1: এটি BS 476-7 এর সাথে সামঞ্জস্যপূর্ণ। পরীক্ষকটি উজ্জ্বল তাপের অধীনে দেয়াল এবং সিলিং আস্তরণের উপকরণগুলির উল্লম্ব পৃষ্ঠ জুড়ে ছড়িয়ে থাকা পার্শ্বীয় শিখা পরিমাপ করে,এবং স্প্রেড রেট এবং দূরত্বের উপর ভিত্তি করে ক্লাস ১ (সর্বনিম্ন স্প্রেড) থেকে ক্লাস ৪ (সর্বাধিক ঝুঁকিপূর্ণ) শ্রেণিবদ্ধ করে।.

প্রশ্ন ২ঃ এই সরঞ্জাম দিয়ে কোন উপাদান পরীক্ষা করা যায়?

A2: প্রাচীর বোর্ড, সিলিং প্যানেল, সজ্জা শীট, কম্পোজিট এবং তাপ নিরোধক আস্তরণ যা দেয়াল এবং সিলিংয়ের উন্মুক্ত পৃষ্ঠ হিসাবে ব্যবহৃত হয়। এটি মূলত সমতল উপকরণ, কম্পোজিটগুলির জন্য উপযুক্ত,অথবা সমাবেশ।

প্রশ্ন ৩ঃ বিএস ৪৭৬-৭-এর অধীনে শ্রেণীবিভাগ পদ্ধতি কিভাবে কাজ করে?

A3: শ্রেণীবিভাগ 1.5 মিনিটের মধ্যে এবং পরীক্ষার শেষে পরিমাপ করা শিখা ছড়িয়ে পড়ার দূরত্বের উপর ভিত্তি করে করা হয়। শ্রেণী 1 সর্বনিম্ন শিখা ছড়িয়ে দেয়, যখন শ্রেণী 4 সর্বোচ্চ ঝুঁকি নির্দেশ করে।ক্লাস ০ হল একটি কম্পোজিট রেটিং যার জন্য ক্লাস ১ প্লাস অ-গন্ধহীনতা প্রয়োজন.

প্রশ্ন ৪ঃ পরীক্ষার ফলাফল কতটা সঠিক এবং পুনরাবৃত্তিযোগ্য?

A4: উচ্চ নির্ভুলতা পোরাস অগ্নি প্রতিরোধী বার্নার, স্থিতিশীল গ্যাস / বায়ু নিয়ন্ত্রণ, এবং একটি NIST- ট্র্যাকযোগ্য ফ্লাক্স সেন্সর এবং ছিদ্রযুক্ত প্লেট দিয়ে ক্যালিব্রেশন মাধ্যমে অর্জন করা হয়।জল-শীতল ধারক ধ্রুবক তাপীয় অবস্থা বজায় রাখে, এবং hinged অবস্থান repeatable নমুনা স্থান নিশ্চিত করে।

Q5: সরঞ্জামটি পরিচালনা করা সহজ?

উত্তরঃ হ্যাঁ। স্পার্ক ইগনিশন, স্প্রিং-লোডযুক্ত ক্ল্যাম্পিং এবং পিএলসি / এইচএমআই ইন্টারফেস সহজ নমুনা মাউন্ট এবং স্বয়ংক্রিয় পরীক্ষার কার্যকরকরণের অনুমতি দেয়। পরীক্ষার পরামিতিগুলি ইন্টারফেসটিতে সেট করা হয়,এবং তাপ প্রবাহ সহ রিয়েল-টাইম ডেটা পুরো পরীক্ষার সময় প্রদর্শিত হয়.

প্রশ্ন 6: ইনস্টলেশনের মূল প্রয়োজনীয়তা কি?

A6: কোন প্রস্রাব ছাড়াই 10 ̊35 °C এ একটি রুমে ইনস্টল করুন। পাওয়ারঃ 230 V, 10 A নামমাত্র। গ্যাসঃ প্রোপেন এবং সংকুচিত বায়ু। পরীক্ষার রুমের আয়তনঃ 400 m3রক্ষণাবেক্ষণের জন্য রেডিয়েন্ট প্যানেলের নিয়মিত পরিষ্কার এবং রুটিন ক্যালিব্রেশন চেক করার পরামর্শ দেওয়া হয়.

সারফেস স্প্রেড ফ্লেম টেস্টার.pdf

অগ্নির বিস্তার পরীক্ষা কি?

শিখা ছড়িয়ে পড়ার পরীক্ষালক্ষ্য একটি স্তর উপর ছড়িয়ে একটি শিখা প্রবণতা পরিমাপ এবং সরাসরি পৃষ্ঠ শিখা সঙ্গে সম্পর্কিতএকটি বাস্তব আগুনের দৃশ্যের মধ্যে ছড়িয়ে।
