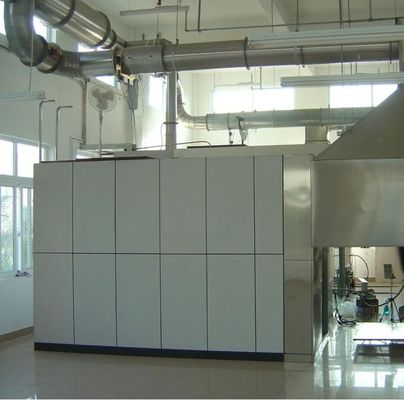

- ফ্লু গ্যাস প্রবাহ নিয়ন্ত্রণকারী সিস্টেম
|
| সূচক |
আইটেম |
প্রযুক্তিগত এবং স্পেসিফিকেশন |
| 1.1 |
অগ্নিগোলক |
দাহ পরীক্ষার চেম্বারটি খোলার উপরে সরাসরি স্থাপন করা হয়েছে, মাটির উপরে 1.8 ~ 2.0 মিটার, নীচের আকারটি 2440 * 2440 মিমি, উচ্চতা 1000 মিমি, এবং উপাদানটি এসএস 304 ； |
| ১.২ |
ফ্লু গ্যাস হোমমিক্সার |
ইনস্টলেশন এবং শঙ্কু আকারের ধোঁয়া সরাসরি উপরে ফণা সংগ্রহ করে, আকার 900 * 900 * 900 মিমি, দুটি 900 * 500 স্টেইনলেস স্টিল প্লেট ভিতরে ইনস্টল করা হয়, এবং একপাশে পাইপের সাথে সংযোগ করার জন্য φ400 খোলার সাথে খোলা হয়, উপাদানটি হয় এসএস 304 |
| 1.3 |
ধোঁয়া নিষ্কাশন পাইপ |
400 400 মিমি, দৈর্ঘ্য 5000 মিমি, বেশ কয়েকটি বিভাগের সমন্বয়ে গঠিত, ফ্ল্যাঞ্জ এবং উচ্চ তাপমাত্রা প্রতিরোধী সিলিং রিং দ্বারা সংযুক্ত, উভয় প্রান্ত ফ্লু গ্যাস সমতা ডিভাইসের সাথে ইনস্টল করা হয়, উপাদানটি এসএস 304; |
| 1.4 |
নিষ্কাশন পাখা |
কেন্দ্রীভূত নিষ্কাশন পাখা, অভ্যন্তরীণ ট্যাঙ্কটি স্টেইনলেস স্টিল দিয়ে তৈরি, উচ্চ তাপমাত্রা ফ্লু গ্যাসকে 300 than এর চেয়ে কম নয় সহ্য করতে পারে এবং বায়ুর পরিমাণটি ধীরে ধীরে ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা সামঞ্জস্য করা হয় |
| মোবাইল ফোন দহন পরীক্ষার দ্বারা উত্পন্ন সমস্ত ধোঁয়ার জন্য ধোঁয়া ছাড়ার ব্যবস্থা যথেষ্ট এবং ধোঁয়া নিষ্কাশন ক্ষমতা 8000m³ / ঘন্টা এর চেয়ে কম নয়; |
| 2. ব্যাপক পরিমাপ বিভাগ |
| 2.1 |
বিস্তৃত পরিমাপ বিভাগ |
2130 মিমি দৈর্ঘ্য এবং 400 মিমি ব্যাস সহ একটি স্টেইনলেস স্টিল পাইপ বিভাগ, চাপ, তাপমাত্রা, হালকা পথ এবং স্যাম্পলিংয়ের মতো সেন্সর সহ সজ্জিত; |
| 2.2 |
চাপ সংবেদন ডিভাইস |
স্টেইনলেস স্টিল দিয়ে তৈরি দ্বিমুখী তদন্তটি পাইপলাইনের মাঝখানে ইনস্টল করা হয়েছে এবং পাইপলাইনে চাপের পার্থক্য সনাক্ত করার জন্য সামনের এবং পিছনের কক্ষগুলি পিটিএফই টিউবের মাধ্যমে চাপ পার্থক্য সেন্সরের সাথে সংযুক্ত করা হয়; |
| ডিফারেনশিয়াল চাপ সেন্সরটি বিস্তৃত চাপ পড়ার ক্ষেত্রে একটি স্বল্প বিলম্ব এবং ক্ষয়ক্ষতি নেই এবং T90 প্রতিক্রিয়া সময় 3 সেকেন্ডের চেয়ে কম হয় তা নিশ্চিত করার জন্য বিস্তৃত পরিমাপ বিভাগের বন্ধনীটিতে ইনস্টল করা হয় |
| চাপ সেন্সর, পরিসীমা 0-2000Pa, নির্ভুলতা ± 5Pa ； |
| 2.3 |
তাপমাত্রা সংবেদনশীল ডিভাইস |
আমেরিকান ওমেগা থার্মোকৌপল, ব্যাস 0.5 মিমি, আর্মার্ড ইনসুলেশন টাইপ কে থার্মোকল যা আইসির প্রয়োজনীয়তা পূরণ করে; |
| পরিসীমা 0-1000 ℃, যথার্থতা 0.1 ℃ ℃ |
| 2.4 |
অপটিকাল পাথ পরিমাপকরণ ডিভাইস |
অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেমটি একটি ভাস্বর আলোর ধরণ, যা একটি নমনীয় সংযোজক সহ বিস্তৃত পরিমাপ বিভাগে ইনস্টল করা হয় এবং নিম্নলিখিত ডিভাইসগুলি অন্তর্ভুক্ত করে: প্রদীপটি একটি ভাস্বর আলো এবং (2900 ± 100) কে এর রঙিন তাপমাত্রায় ব্যবহৃত হয়।বিদ্যুৎ সরবরাহ একটি স্থিতিশীল প্রত্যক্ষ বর্তমান এবং বর্তমান ওঠানামা পরিসীমা ± 0.5% এর মধ্যে (তাপমাত্রা, স্বল্প-মেয়াদী এবং দীর্ঘমেয়াদী স্থায়িত্ব সহ);
লেন্স সিস্টেমটি কমপক্ষে 20 মিমি ব্যাসের সাথে সমান্তরাল রশ্মিতে আলোকে ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের হালকা নির্গমনকারী গর্তটি তার সামনের লেন্সের কেন্দ্রবিন্দুতে অবস্থিত হওয়া উচিত এবং এর ব্যাস (ডি) লেন্সের ফোকাল দৈর্ঘ্য (চ) এর উপর নির্ভর করতে হবে যাতে ডি / এফ 0.04 এর চেয়ে কম হয় ;
ডিটেক্টর এবং আমদানি করা সিলিকন ফটোডিয়োড প্রোব, ফটোডেকশন চেম্বারে 0.1% লিনিয়ার স্থিতিশীলতা, 10-বিট পরিমাপের সীমা রয়েছে, সিলিকন ফটোডিয়োডের বর্ণালী বিতরণ দায়বদ্ধতা সিআইই (আলোকসজ্জা বক্ররেখা) এর সাথে সামঞ্জস্যপূর্ণ, এবং স্ট্যান্ডার্ড ফাংশন ভি (γ) কমপক্ষে reach পৌঁছতে পারে 5% নির্ভুলতা;
অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেমের 90% প্রতিক্রিয়া সময় 3 এস ছাড়িয়ে যায় না;
|
| ২.৫ |
নমুনা গ্যাস সংগ্রহ ডিভাইস |
এসএস 304 দিয়ে তৈরি টিউব ছিদ্র পরীক্ষার স্যাম্পলিং টিউবটির স্যাম্পলিং টিউবে জমে থাকা কার্বাইডগুলি অপসারণ এবং সিস্টেমের বিলম্বের সময় হ্রাস করার সুবিধার্থে একটি পৃথকযোগ্য নকশা রয়েছে |
| ২. গ্যাস এবং এর নিয়ন্ত্রণ ব্যবস্থা |
| ৩.১০ |
বার্নার |
গদি পোড়ানোর জন্য বিশেষ টি-বার্নার মূল এবং পার্শ্ব বার্নারের সমন্বয়ে গঠিত।এটি একটি মোবাইল ট্রলিতে ইনস্টল করা হয় এবং স্ট্যান্ডার্ড ওজন এবং পায়ে সজ্জিত।টি-বার্নার মাথার উচ্চতা সামঞ্জস্যযোগ্য এবং উপাদানটি এসএস 304; |
| 3.2 |
ইগনিশন ডিভাইস |
দীর্ঘ খোলা শিখা ইগনিশন পদ্ধতি গ্রহণ করা হয়, রিমোট ইগনিশন সম্ভব, নিরাপদ এবং ইগনিশন সাফল্যের হার 99% এর চেয়ে কম নয় is |
| প্রধান এবং পার্শ্বের দহন মাথাগুলি দীর্ঘ খোলা শিখা ইগনিশন ডিভাইসের সাথে সজ্জিত এবং ডিভাইসটি পৃথকভাবে একটি গ্যাস সরবরাহ পাইপ দিয়ে সজ্জিত করা হয়, যা দহন মাথার প্রবাহকে প্রভাবিত করে না এবং একটি সুই ভাল্বের মাধ্যমে স্বতন্ত্রভাবে সামঞ্জস্য করা যায় ； |
| ম্যানুয়াল ইগনিশন, নিরাপদ এবং রিমোট কন্ট্রোল ছাড়াই দীর্ঘ খোলা শিখা জ্বলতে একটি স্পার্ক ইগনিশন ডিভাইস দিয়ে সজ্জিত; |
| 3.3 |
দহন মাথা গ্যাস প্রবাহ নিয়ন্ত্রণ |
মূল এবং পাশের বার্নারগুলি প্রোপেন প্রবাহকে নিয়ন্ত্রণ করতে যথাক্রমে গণ ফ্লো মিটার দিয়ে সজ্জিত ； |
| আমেরিকান অ্যালিক্যাট ভর ফ্লোমিটার গ্রহণ করুন, মাঝারিটি প্রোপেন, পরিসীমা 0-450mg / s, যথার্থতা ± (0.8% আরডিজি + 0.2% এফএস), প্রতিক্রিয়া সময় 0.1 সেমি; |
| গ্যাস প্রবাহ সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হয় এবং শিখার সময় স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয় ； |
| 3.4 |
ক্যালিব্রেটেড বালির বার্নার |
ক্যালিব্রেটেড বালির বার্নার |
| দীর্ঘ খোলা শিখা ইগনিশন ডিভাইস এবং বৈদ্যুতিন স্পার্ক ইগনিশন ডিভাইস দিয়ে সজ্জিত, রিমোট ইগনিশন সম্ভব, নিরাপদ এবং উচ্চ সাফল্যের হার; |
| ৩.৫ |
ক্যালিব্রেটেড গ্যাস প্রবাহ নিয়ন্ত্রণ |
আমেরিকান অ্যালিকাট ভর ফ্লোমিটার ব্যবহার করে, মাঝারিটি প্রোপেন, পরিসীমা 0-7g / s, যথার্থতা ± (0.8% আরডিজি + 0.2% এফএস), প্রতিক্রিয়া সময় 0.1 সে, এবং সর্বাধিক ক্রমাঙ্কন শিখা 300kw; |
| ক্রমাঙ্কন গ্যাস প্রবাহ সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হয়, যা আউটপুট 75kw / 160kw k সহ স্বয়ংক্রিয়ভাবে স্টেপড ক্যালিগ্রেশন শিখা উত্সকে নিয়ন্ত্রণ করতে পারে ； |
| 3.6 |
নিয়ন্ত্রণ ব্যবস্থা |
নিরাপদ এবং নির্ভরযোগ্য একটি গ্যাস কাট-অফ ডিভাইস সজ্জিত, গ্যাস প্রবাহ নিয়ন্ত্রণ করতে ওমরন পিএলসি ব্যবহার করুন; |
| অপারেশন এবং রক্ষণাবেক্ষণের জন্য নিরাপদ এবং সুবিধাজনক গ্যাস নিয়ন্ত্রণ বক্সের আলাদা কনফিগারেশন |
- ফ্লু গ্যাস প্রসেসিং সিস্টেম
|
| 4.1 |
ফ্লু গ্যাস পরিস্রাবণ |
একটি তিন-পর্যায়ের ফিল্টার ডিভাইস দিয়ে সজ্জিত, ফ্লু গ্যাসের ধুলার দীর্ঘমেয়াদে পরিস্রাবণ:
প্রথম গ্রেডের কাঁচের ফাইবার সুতির মোটা ফিল্টার, ফ্লু গ্যাসে কার্বাইডের বৃহত কণাকে ফিল্টার করুন এবং ফিল্টার উপাদানগুলি দ্রুত প্রতিস্থাপন করা যেতে পারে;
দ্বিতীয় শ্রেণির আমেরিকান পার্কার ফিল্টার, ফিল্টার উপাদানটি পিটিএফই, যথার্থতা 2μm এবং ফিল্টার উপাদানটি দ্রুত সরিয়ে এবং প্রতিস্থাপন করা যেতে পারে;
থ্রি-স্টেজ পিটিএফই ঝিল্লি পরিস্রাবণ, 0.5μm যথার্থতার সাথে কার্যকরভাবে আর্দ্রতা কেটে দেয়;
|
| 4.2 |
ঠান্ডা জাল |
সংকোচনের পাম্প ধরণের ঠান্ডা ফাঁদ, কুলিং ক্ষমতা 320KJ / ঘন্টা, তাপমাত্রা নিয়ন্ত্রণ যথার্থতা 0.1 ℃, স্থির পরিবর্তন 0.1K, স্ব-শুরু এবং রক্ষণাবেক্ষণ-মুক্ত |
| 4.3 |
বাষ্প ফাঁদ |
শীতল জাল দ্বারা উত্পাদিত শীতল জল স্বয়ংক্রিয়ভাবে নিঃসরণ করুন, রক্ষণাবেক্ষণ মুক্ত ； |
| 4.4 |
শুকনো কলাম |
নমুনা গ্যাসে অবশিষ্ট জলীয় বাষ্প শুকানোর জন্য ব্যবহৃত হয়, এটি দ্রুত আলাদা করে শুকানোর মাধ্যমের সাথে প্রতিস্থাপন করা যেতে পারে |
| 4.5 |
স্যাম্পলিং পাম্প |
16 কে / মিনিটের স্যাম্পলিং ক্ষমতা সহ জার্মান কেএনএফ ভ্যাকুয়াম স্যাম্পলিং পাম্প উচ্চ বায়ু দৃ tight়তা, কম শব্দ এবং কম কম্পন সহ ক্রমাগত 50KPa এর একটি নমুনা চাপ আউটপুট করতে পারে |
| 4.6 |
ঘূর্ণন |
0-1.5L / মিনিটের ব্যাপ্তির সাথে আমদানিকৃত রোট ব্যাস, যা আউটপুট নমুনা গ্যাস প্রবাহকে স্থিতিশীল করতে পারে এবং গ্যাস প্রবাহের ওঠানামার কারণে পরিমাপের ত্রুটি হ্রাস করতে পারে; |
| 3. গ্যাস ঘনত্ব বিশ্লেষণ সিস্টেম |
| 5.1 |
গ্যাস বিশ্লেষক (সার্ভোমেক্স) |
আমদানিকৃত ও 2 বিশ্লেষক, প্যারাম্যাগনেটিক ও 2 ঘনত্ব বিশ্লেষণ, পরিমাপের পরিসীমা 0-21%, যথার্থতা 0.01%, প্রতিক্রিয়ার সময় 12 সেকেন্ডের বেশি নয়, বিশ্লেষক প্রবাহ এবং গোলমাল 30 মিনিটের মধ্যে 100ppm এর বেশি নয়;
লিনিয়ার বিচ্যুতি: ≤1% এফএস;
পুনরাবৃত্তিযোগ্যতা: .50.5FS
জিরো ভাসমান বৃষ্টি: ≤1% এফএস / 7 ডি;
শুরুর সময়: 30 মিনিট;
|
| আমদানিকৃত সিও / সিও 2 বিশ্লেষক, আইআর টাইপ সিও / সিও 2 ঘনত্ব বিশ্লেষণ, পরিমাপের পরিসীমা CO: 0-1%, যথার্থতা 0.01%, CO2: 0-10%, যথার্থতা 0.01%, এবং প্রতিক্রিয়া সময় 12 এর বেশি হয় না। |
| ৩. ডাটা অধিগ্রহণ সিস্টেম |
| .1.০০ |
অধিগ্রহণ মডিউল |
অ্যাডভানটেক অধিগ্রহণ মডিউল ব্যবহার করে,
গ্যাসের ঘনত্ব সংগ্রহের নির্ভুলতা 100 × 10-6;
তাপমাত্রা সংগ্রহের সঠিকতা 0.1 ℃;
চাপ পার্থক্য সংগ্রহের নির্ভুলতা 0.1Pa;
সময় অধিগ্রহণের সঠিকতা 0.1 সেগুলি;
অন্যান্য সংকেতগুলি পূর্ণ-স্কেল আউটপুট মানের 0.1% হয়;
|
| 6.2 |
তথ্য সংগ্রহ |
সিস্টেমটি কমপক্ষে প্রতি 3s মধ্যে নিম্নলিখিত ডেটা রেকর্ড করে এবং সঞ্চয় করে:
দ্বিমুখী তদন্তের চাপ পার্থক্য, Pa;
পাইপের তাপমাত্রা, কে;
ও 2 ঘনত্ব,%;
সিও ঘনত্ব,%;
সিও 2 ঘনত্ব,%;
প্রোপেনের ভর প্রবাহের হার, মিলিগ্রাম / সে
সময়, এস
|
| 7. স্ট্যান্ডার্ড অপারেটিং সফ্টওয়্যার |
| স্ট্যান্ডার্ড অপারেটিং সফ্টওয়্যার নিম্নলিখিত ফাংশন অন্তর্ভুক্ত |
| 7.1 |
সিস্টেমের অবস্থা পর্যবেক্ষণ |
সিস্টেমে প্রতিটি সেন্সরের স্থিতি এবং সংকেত মান পড়ুন ； |
| 7.2 |
সেন্সর ক্রমাঙ্কন |
তাপমাত্রা, বায়ুচাপ, হালকা পথ, ঘনত্ব বিশ্লেষণ ইত্যাদির জন্য সেন্সর ক্রমাঙ্কন |
| 7.3 |
সিস্টেমের ক্রমাঙ্কন |
16CFR1633 স্ট্যান্ডার্ড সিস্টেম পদক্ষেপের ক্রমাঙ্কন পদ্ধতি |
| 7.4 |
স্ট্যান্ডার্ড অপারেটিং পদ্ধতি |
16CFR1633 স্ট্যান্ডার্ড অপারেশন পদ্ধতি |
| 7.5 |
প্রতিবেদন পর্যালোচনা |
কাঁচা ডেটা অ্যাক্সেস এবং রফতানি পরীক্ষার রিপোর্ট |
| 7। অন্যান্য সহায়ক সরঞ্জাম |
| 7.1 |
নমুনা পরীক্ষার কাঠামো |
38 মিমি স্টিল কোণ লোহা দ্বারা ঝালাই, আকার 1900 * 990 * 115 মিমি |
| 7.2 |
অবস্থান সরঞ্জাম 1 |
গদি এবং পরীক্ষার ফ্রেমের উল্লম্ব অবস্থানটি নিশ্চিত করতে ব্যবহৃত হয়, উপাদানটি এসএস 304 |
| 7.3 |
অবস্থান সরঞ্জাম 2 |
অ্যালুমিনিয়াম খাদ দ্বারা তৈরি দহন মাথা এবং গদি মধ্যে দূরত্ব নিশ্চিত করতে ব্যবহৃত হয় |
| 7.4 |
ভিসিআর |
ভর্তি পরীক্ষার ভিডিও |
| 7.5 |
বল স্কেল টানুন |
গদি পৃষ্ঠের প্রধান দহন মাথা দ্বারা প্রয়োগ শক্তি নিশ্চিত করার জন্য ব্যবহৃত হয় |
| 7.6 |
ডেস্কটপ কম্পিউটার |
অ্যাডভানটেক শিল্প কম্পিউটার এবং সংহত ডেটা অর্জনের ইন্টারফেস সিস্টেম অপারেশনের স্থায়িত্ব উন্নত করে। |
