1.1. ফ্লু গ্যাস প্রবাহ নিয়ন্ত্রণ ব্যবস্থা |
সূচক |
আমিটেম |
প্রযুক্তিগত সূচক এবং পরামিতি |
1.1 |
অগ্নিগোলক |

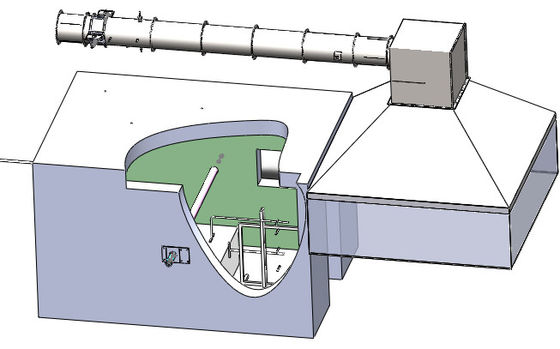

দহন পরীক্ষার চেম্বারের খোলার উপরে সরাসরি ইনস্টল করা হয়েছে, মাটির উপরে 1.8~2.0 মিটার, নীচের আকার হল 2440*2440mm, উচ্চতা 1000mm, এবং উপাদান হল SS304; |
1.2 |
ফ্লু গ্যাস হোমোমিক্সার |
ইনস্টলেশন এবং শঙ্কু-আকৃতির ধোঁয়া সংগ্রহকারী হুড সরাসরি উপরে, আকার হল 900*900*900mm, দুটি 900*500 স্টেইনলেস স্টীল প্লেট ভিতরে ইনস্টল করা আছে, এবং পাইপের সাথে সংযোগ করার জন্য একটি φ400 খোলার সাথে একটি দিক খোলা হয়েছে, উপাদানটি হল SS304; |
1.3 |
ধোঁয়া নিষ্কাশন পাইপ |
φ হল 400 মিমি, দৈর্ঘ্য 5000 মিমি, বেশ কয়েকটি বিভাগের সমন্বয়ে গঠিত, ফ্ল্যাঞ্জ এবং উচ্চ তাপমাত্রা প্রতিরোধী সিলিং রিং দ্বারা সংযুক্ত, উভয় প্রান্ত ফ্লু গ্যাস মিক্সিং ডিভাইসের সাথে ইনস্টল করা হয়েছে, উপাদান হল SS304; |
1.4 |
নিষ্কাশন পাখা |
সেন্ট্রিফিউগাল এক্সস্ট ফ্যান, ভিতরের ট্যাঙ্কটি স্টেইনলেস স্টিলের তৈরি, উচ্চ তাপমাত্রার ফ্লু গ্যাস সহ্য করতে পারে 300℃ এর কম নয় এবং বাতাসের পরিমাণটি ফ্রিকোয়েন্সি কনভার্টার দ্বারা ধাপহীনভাবে সামঞ্জস্য করা হয়; |
ধোঁয়া নিষ্কাশন সিস্টেম মোবাইল ফোনের জ্বলন পরীক্ষা দ্বারা উত্পাদিত সমস্ত ধোঁয়ার জন্য যথেষ্ট, এবং ধোঁয়া নিষ্কাশন ক্ষমতা 8000m³/ঘণ্টার কম নয়; |
2.2. ব্যাপক পরিমাপ বিভাগ |
2.1 |
ব্যাপক পরিমাপ বিভাগ |
2155 মিমি দৈর্ঘ্য এবং 400 মিমি ব্যাস সহ একটি স্টেইনলেস স্টিল পাইপ বিভাগ, SS304 দিয়ে তৈরি, চাপ, তাপমাত্রা, আলোর পথ, স্যাম্পলিং এবং অন্যান্য সেন্সর দিয়ে সজ্জিত; |
2.2 |
প্রেসার সেন্সিং ডিভাইস |
পাইপলাইনের মাঝখানে ইনস্টল করা স্টেইনলেস স্টিলের তৈরি দ্বি-মুখী প্রোব, পাইপলাইনে চাপের পার্থক্য সনাক্ত করতে PTFE টিউবের মাধ্যমে সামনে এবং পিছনের চেম্বারগুলি চাপের পার্থক্য সেন্সরের সাথে সংযুক্ত থাকে; |
ডিফারেনশিয়াল প্রেসার সেন্সরটি বিস্তৃত পরিমাপ বিভাগের বন্ধনীতে ইনস্টল করা হয়েছে যাতে ডিফারেনশিয়াল প্রেসার রিডিংয়ে একটি সংক্ষিপ্ত বিলম্ব এবং কোনও ক্ষতি না হয় এবং T90 প্রতিক্রিয়া সময় 3 সেকেন্ডের কম হয়। |
চাপ সেন্সর, পরিসীমা হল 0-2000Pa, নির্ভুলতা ±5Pa; |
2.3 |
তাপমাত্রা সেন্সিং ডিভাইস |
আমেরিকান ওমেগা থার্মোকল, ব্যাস 0.5 মিমি, সাঁজোয়া নিরোধক টাইপ কে থার্মোকল যা IEC প্রয়োজনীয়তা পূরণ করে; |
পরিসীমা 0-1000℃, নির্ভুলতা 0.1℃; |
2.4 |
অপটিক্যাল পাথ মাপার ডিভাইস |
অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেম হল একটি ভাস্বর আলোর ধরন |
2.5 |
নমুনা গ্যাস সংগ্রহ ডিভাইস |
বাতিটি একটি ভাস্বর বাতি এবং (2900±100)K এর রঙিন তাপমাত্রায় ব্যবহৃত হয়।পাওয়ার সাপ্লাই একটি স্থিতিশীল সরাসরি বর্তমান |
3.গ্যাস এবং এর নিয়ন্ত্রণ ব্যবস্থা |
3.1 |
বার্নার |
ডিটেক্টর এবং আমদানি করা সিলিকন ফটোডিওড প্রোব |
অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেম হল একটি ভাস্বর আলোর ধরন |
বাতিটি একটি ভাস্বর বাতি এবং (2900±100)K এর রঙিন তাপমাত্রায় ব্যবহৃত হয়।পাওয়ার সাপ্লাই একটি স্থিতিশীল সরাসরি বর্তমান |
3.2 |
ইগনিশন ডিভাইস |
লেন্স সিস্টেমটি কমপক্ষে 20 মিমি ব্যাস সহ একটি সমান্তরাল মরীচিতে আলোকে ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের আলো-নিঃসরণকারী গর্তটি লেন্সের সামনের ফোকাল পয়েন্টে অবস্থিত হওয়া উচিত। |
ডিটেক্টর এবং আমদানি করা সিলিকন ফটোডিওড প্রোব |
অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেম হল একটি ভাস্বর আলোর ধরন |
3.3 |
দহন মাথা গ্যাস প্রবাহ নিয়ন্ত্রণ |
বাতিটি একটি ভাস্বর বাতি এবং (2900±100)K এর রঙিন তাপমাত্রায় ব্যবহৃত হয়।পাওয়ার সাপ্লাই একটি স্থিতিশীল সরাসরি বর্তমান |
লেন্স সিস্টেমটি কমপক্ষে 20 মিমি ব্যাস সহ একটি সমান্তরাল মরীচিতে আলোকে ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের আলো-নিঃসরণকারী গর্তটি লেন্সের সামনের ফোকাল পয়েন্টে অবস্থিত হওয়া উচিত। |
ডিটেক্টর এবং আমদানি করা সিলিকন ফটোডিওড প্রোব |
3.4 |

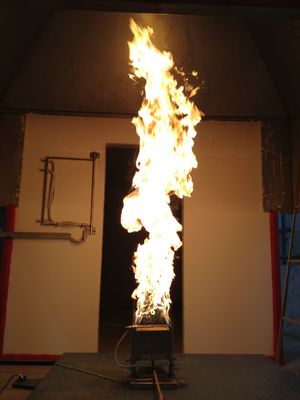

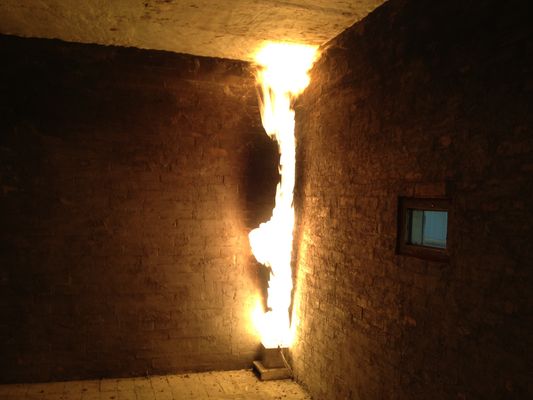

ক্যালিব্রেটেড বালি বার্নার |
অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেম হল একটি ভাস্বর আলোর ধরন |
বাতিটি একটি ভাস্বর বাতি এবং (2900±100)K এর রঙিন তাপমাত্রায় ব্যবহৃত হয়।পাওয়ার সাপ্লাই একটি স্থিতিশীল সরাসরি বর্তমান |
3.5 |
ক্যালিব্রেটেড গ্যাস প্রবাহ নিয়ন্ত্রণ |
আমেরিকান অ্যালিক্যাট ভর ফ্লোমিটার ব্যবহার করে, মাধ্যমটি প্রোপেন, পরিসর হল 0-7g/s, যথার্থতা হল ±(0.8%rdg+0.2%FS), প্রতিক্রিয়ার সময় হল 0.1s, এবং সর্বোচ্চ ক্রমাঙ্কন শিখা হল 300kw; |
ক্রমাঙ্কন গ্যাস প্রবাহ সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হয়, যা স্বয়ংক্রিয়ভাবে 75kw/160kw আউটপুট সহ ধাপে ধাপে ক্রমাঙ্কন শিখা উৎস নিয়ন্ত্রণ করতে পারে; |
3.6 |
নিয়ন্ত্রণ ব্যবস্থা |
ওমরন পিএলসি গ্যাস প্রবাহ নিয়ন্ত্রণ করতে ব্যবহৃত হয়, একটি গ্যাস কাট-অফ ডিভাইস দিয়ে সজ্জিত, যা নিরাপদ এবং নির্ভরযোগ্য; |
গ্যাস নিয়ন্ত্রণ বাক্সের পৃথক কনফিগারেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য নিরাপদ এবং সুবিধাজনক; |
4.4. ফ্লু গ্যাস ট্রিটমেন্ট সিস্টেম |
4.1 |
ফ্লু গ্যাস পরিস্রাবণ |
একটি তিন-পর্যায়ের ফিল্টার ডিভাইস দিয়ে সজ্জিত, ফ্লু গ্যাসে ধুলোর দীর্ঘমেয়াদী পরিস্রাবণ:
প্রথম গ্রেড গ্লাস ফাইবার তুলো মোটা ফিল্টার, ফ্লু গ্যাসে কার্বাইডের বড় কণা ফিল্টার করুন এবং ফিল্টার উপাদান দ্রুত প্রতিস্থাপন করা যেতে পারে;
দ্বিতীয় গ্রেড আমেরিকান পার্কার ফিল্টার, ফিল্টার উপাদান হল PTFE, নির্ভুলতা 2μm, ফিল্টার উপাদানটি দ্রুত বিচ্ছিন্ন এবং প্রতিস্থাপিত করা যেতে পারে;
তিন-পর্যায়ের PTFE ঝিল্লি পরিস্রাবণ, 0.5μm এর নির্ভুলতার সাথে, কার্যকরভাবে আর্দ্রতা কেটে দেয়;
|
4.2 |
ঠান্ডা ফাঁদ |
কম্প্রেশন পাম্প টাইপ কোল্ড ট্র্যাপ, কুলিং ক্ষমতা 320KJ/h, তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা 0.1℃, স্ট্যাটিক পরিবর্তন 0.1K, স্ব-শুরু এবং রক্ষণাবেক্ষণ-মুক্ত; |
4.3 |
বাষ্প ফাঁদ |
ঠান্ডা ফাঁদ দ্বারা উত্পন্ন শীতল জল স্বয়ংক্রিয়ভাবে নিষ্কাশন করুন, রক্ষণাবেক্ষণ ছাড়া; |
4.4 |
শুকানোর কলাম |
নমুনা গ্যাসের অবশিষ্ট জলীয় বাষ্প শুকানোর জন্য ব্যবহৃত হয়, এটি দ্রুত বিচ্ছিন্ন করা যায় এবং শুকানোর মাধ্যম দিয়ে প্রতিস্থাপিত করা যায়; |
4.5 |
নমুনা পাম্প |
জার্মান KNF ভ্যাকুয়াম স্যাম্পলিং পাম্প, যার স্যাম্পলিং ক্ষমতা 16L/মিনিট, ক্রমাগত 50KPa স্যাম্পলিং প্রেসার আউটপুট করতে পারে, উচ্চ বাতাসের টাইটনেস, কম শব্দ এবং কম কম্পন সহ; |
4.6 |
রোটামিটার |
0-1.5L/মিনিট পরিসীমা সহ আমদানি করা রোটামিটার, যা আউটপুট নমুনা গ্যাস প্রবাহকে স্থিতিশীল করতে পারে এবং গ্যাস প্রবাহের ওঠানামার কারণে পরিমাপের ত্রুটি কমাতে পারে; |
5. গ্যাস ঘনত্ব বিশ্লেষণ সিস্টেম |
5.1 |
গ্যাস বিশ্লেষক |
জার্মান ABB EL3020 বিশ্লেষক ব্যবহার করে, প্যারাম্যাগনেটিক O2 ঘনত্ব বিশ্লেষণ, পরিমাপের পরিসর 0-21%, নির্ভুলতা 0.01%, প্রতিক্রিয়া সময় 12s এর বেশি নয়, বিশ্লেষকের 30 মিনিটের মধ্যে ড্রিফট এবং শব্দ 100ppm এর বেশি নয়;
রৈখিক বিচ্যুতি: ≤1%FS;
পুনরাবৃত্তিযোগ্যতা: ≤0.5FS;
শূন্য ভাসমান বৃষ্টি: ≤1%FS/7D;
শুরুর সময়: ≤30মিনিট;
|
জার্মান ABB EL3020 বিশ্লেষক ব্যবহার করে, IR টাইপ CO/CO2 ঘনত্ব বিশ্লেষণ, পরিমাপ পরিসীমা CO: 0-1%, নির্ভুলতা 0.01%, CO2: 0-10%, নির্ভুলতা 0.01%, এবং প্রতিক্রিয়া সময় 12s অতিক্রম করে না। |
6.তথ্য অধিগ্রহণ সিস্টেম |
6.1 |
অধিগ্রহণ মডিউল |
Advantech অধিগ্রহণ মডিউল ব্যবহার করে,
গ্যাসের ঘনত্ব সংগ্রহের নির্ভুলতা হল 100×10-6;
তাপমাত্রা সংগ্রহের নির্ভুলতা 0.1℃;
চাপ পার্থক্য সংগ্রহ নির্ভুলতা হল 0.1Pa;
সময় অধিগ্রহণ নির্ভুলতা 0.1s;
অন্যান্য সংকেত হল পূর্ণ-স্কেল আউটপুট মানের 0.1%;
|
6.2 |
তথ্য সংগ্রহ |
সিস্টেম কমপক্ষে প্রতি 3 সেকেন্ডে নিম্নলিখিত ডেটা রেকর্ড করে এবং সংরক্ষণ করে:
দ্বিমুখী অনুসন্ধানের চাপের পার্থক্য, পা; পাইপ তাপমাত্রা, কে;
O2 ঘনত্ব, %;
CO ঘনত্ব, %;
CO2 ঘনত্ব, %;
প্রোপেনের ভর প্রবাহ হার, mg/s;
সময়, স;
|
7. স্ট্যান্ডার্ড অপারেটিং সফটওয়্যার |
স্ট্যান্ডার্ড অপারেটিং সফ্টওয়্যার নিম্নলিখিত ফাংশন অন্তর্ভুক্ত: |
7.1 |
সিস্টেমের অবস্থা পর্যবেক্ষণ |
সিস্টেমের প্রতিটি সেন্সরের স্থিতি এবং সংকেত মান পড়ুন; |
7.2 |
সেন্সর ক্রমাঙ্কন |
তাপমাত্রা, বাতাসের চাপ, আলোর পথ, ঘনত্ব বিশ্লেষণ ইত্যাদির জন্য সেন্সর ক্রমাঙ্কন; |
7.3 |
সিস্টেম ক্রমাঙ্কন |
স্ট্যান্ডার্ড সিস্টেম ধাপ ক্রমাঙ্কন পদ্ধতি; |
7.4 |
স্ট্যান্ডার্ড অপারেটিং পদ্ধতি |
স্ট্যান্ডার্ড পরীক্ষা অপারেটিং পদ্ধতি; |
7.5 |
রিপোর্ট পর্যালোচনা |
কাঁচা ডেটা অ্যাক্সেস এবং এক্সপোর্ট পরীক্ষার রিপোর্ট; |
7. অন্যান্য সহায়ক সরঞ্জাম |
7.1 |
ভিসিআর |
ভর্তি পরীক্ষার ভিডিও; |
7.2 |
সমাবেশ |
গদির পৃষ্ঠে প্রধান জ্বলন মাথা দ্বারা প্রয়োগ করা বল নিশ্চিত করতে ব্যবহৃত হয়; |
7.3 |
পিসি কম্পিউটার |
AdvanTech শিল্প কম্পিউটার এবং সমন্বিত ডেটা অধিগ্রহণ ইন্টারফেস সিস্টেম অপারেশনের স্থায়িত্ব উন্নত করে। |
