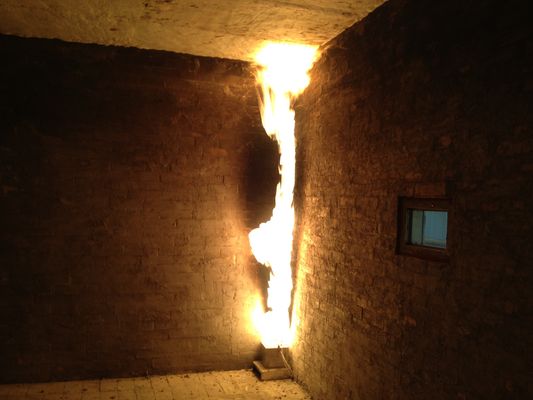

5% নির্ভুলতা এএসটিএম E1623 ইন্টারমিডিয়েট স্কেল ক্যালোরিমিটার

ASTM E1623 মধ্যবর্তী স্কেল ক্যালোরিমিটার

1. পণ্য পরিচিতি

মধ্যবর্তী স্কেল ক্যালোরিমিটার, একটি নির্দিষ্ট বিকিরণ উত্সের উল্লম্বভাবে উন্মুক্ত নমুনার জ্বলন বৈশিষ্ট্য পরিমাপ করতে ব্যবহৃত হয়

2.প্রযুক্তিগত পরামিতি

• 2.1 সরঞ্জামগুলির মধ্যে একটি উজ্জ্বল প্লেট, একটি নমুনা মাউন্টিং বন্ধনী, একটি ফ্লু গ্যাস সংগ্রহ এবং নমুনা গ্যাস সংগ্রহের ব্যবস্থা, একটি গ্যাস বিশ্লেষণ এবং ডেটা প্রক্রিয়াকরণ সিস্টেম এবং একটি গ্যাস সরবরাহ ব্যবস্থা অন্তর্ভুক্ত রয়েছে;
• 2.2 তেজস্ক্রিয় প্যানেল মাউন্টিং বন্ধনীটি একটি 50*50 মিমি বর্গক্ষেত্র টিউব দ্বারা ঢালাই করা হয় এবং পৃষ্ঠটি একটি কালো আবরণ দ্বারা প্রলেপিত হয়, যা কার্যকরভাবে পরিষেবা জীবন বৃদ্ধি করতে পারে৷বর্গাকার টিউবটি তাপীয় বিকৃতি রোধ করতে ঠান্ডা জল দ্বারা ঠান্ডা করা যেতে পারে;
• 2.3 বিকিরণ প্লেট একটি উচ্চ তাপমাত্রা প্রতিরোধী সিরামিক প্লেট দ্বারা গঠিত, এবং পৃষ্ঠ একটি অগ্নি-মুক্ত ইনফ্রারেড বিকিরণ উত্স গঠন করতে পারে, এবং তীব্রতা 50kw/m2 এর কম নয়;
• 2.4 একটি সিরামিক ডিস্কের আকার হল 95*158mm, 4টি টুকরা একটি মডিউল গঠন করে, মোট 27টি মডিউল 1524*1330mm আকারের একটি বিকিরণ উৎস তৈরি করে;
• 2.5 পাইলট বার্নার দিয়ে সজ্জিত, যা বৈদ্যুতিক স্পার্ক ইগনিশন ডিভাইস দ্বারা প্রজ্বলিত হয়;
• 2.6 প্রতিটি 3টি মডিউল পৃথকভাবে ব্লোয়িং ডিভাইস, প্রাকৃতিক গ্যাস নিয়ন্ত্রণ যন্ত্র এবং Venturi মিক্সার দিয়ে সজ্জিত;
• 2.7 নমুনা মাউন্ট বন্ধনী কার্বন ইস্পাত দ্বারা ঝালাই করা হয়, যা উচ্চ তাপমাত্রা সহ্য করতে পারে এবং 152 মিমি পুরু পর্যন্ত নমুনাগুলিকে স্থিরভাবে সমর্থন করতে পারে;
• 2.8 নমুনা মাউন্টিং বন্ধনীটি ট্রলিতে ইনস্টল করা হয়েছে এবং পরীক্ষার নমুনাটি মাটিতে রেল দ্বারা দ্রুত অবস্থান এবং সরানো যেতে পারে;
• 2.9 ওজন যন্ত্র দিয়ে সজ্জিত, যথার্থতা 1g হিসাবে কম;
• 2.10 রেডিয়েশনের সংস্পর্শে আসার আগে 100°C এর কম পৃষ্ঠের তাপমাত্রা থেকে নমুনাকে রক্ষা করার জন্য একটি জল-ঠান্ডা প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত, এবং একটি বায়ুসংক্রান্ত ডিভাইসের মাধ্যমে 2 সেকেন্ডের মধ্যে জল-ঠান্ডা প্রতিরক্ষামূলক কভার থেকে দূরে সরানো যেতে পারে;
• 2.11 তেজস্ক্রিয় প্লেটের পৃষ্ঠের তাপমাত্রা পরিমাপ করার জন্য একটি পাইরোমিটার দিয়ে সজ্জিত, যার যথার্থতা কম 1℃;
• 2.12 বৈদ্যুতিক গরম করার তারের ইগনিটার, নমুনার নীচে এবং উপরে ইনস্টল করা, পরীক্ষার নমুনা জ্বালানোর জন্য ব্যবহৃত হয়;
• 2.13 Schmidt-Boelter জল-ঠান্ডা তাপ প্রবাহ মিটার, পরিমাপ পরিসীমা 0-50kw/m2, নির্ভুলতা ±3%;
• 2.14 তাপ প্রবাহ ক্রমাঙ্কন প্যানেল, 740kg/m3 সিলিসিক অ্যাসিড কভার প্লেট দিয়ে তৈরি, আকার 1000*1000*12.7mm, 5x5 মোট 25টি ক্রমাঙ্কন গর্ত পৃষ্ঠে সাজানো, দীপ্তিমান তাপ ক্রমাঙ্কন করতে ব্যবহৃত;

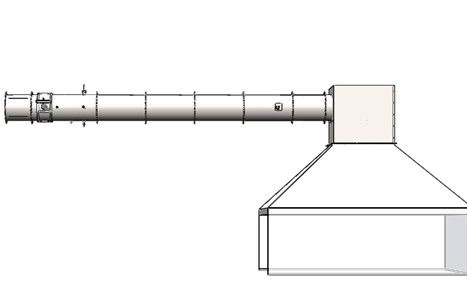

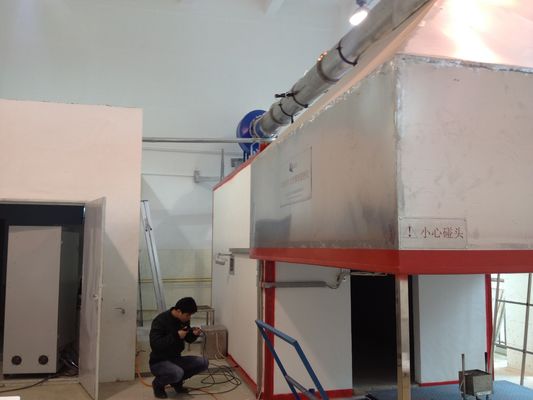

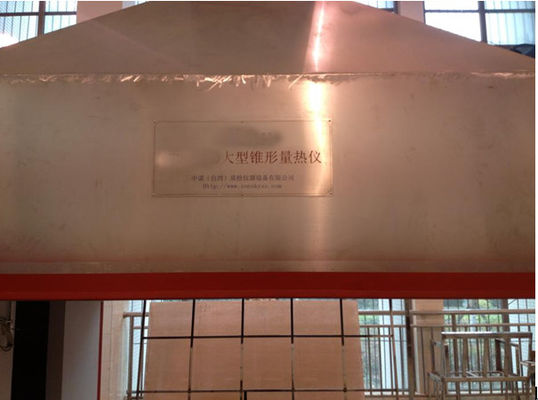

• 2.15 শঙ্কুযুক্ত ফ্লু গ্যাস সংগ্রাহক সরাসরি ওজন টেবিল এবং নমুনার উপরে ইনস্টল করা আছে।নীচের আকার হল 2440mm*2440mm এবং উচ্চতা হল 1000mm৷শঙ্কুযুক্ত ফ্লু গ্যাস সংগ্রাহকের শীর্ষটি 900mm*900mm*900mm এর একটি বর্গক্ষেত্র।*900 মিমি ইস্পাত প্লেট একটি ফ্লু গ্যাস হোমোমিক্সার তৈরি করতে উপরের বর্গক্ষেত্রে ইনস্টল করা হয়;
• 2.16 স্টেইনলেস স্টীল নিষ্কাশন পাইপের সংক্ষিপ্ত দৈর্ঘ্য 5000 মিমি এর কম নয়, ব্যাস 400 মিমি, এবং উভয় প্রান্ত ফ্লু গ্যাস মিক্সিং ডিভাইস দিয়ে সজ্জিত;
• 2.17 ধোঁয়া নিষ্কাশন সিস্টেমের জ্বলন পরীক্ষায় উত্পন্ন সমস্ত ফ্লু গ্যাস সংগ্রহ করার পর্যাপ্ত ক্ষমতা রয়েছে, ফ্যানের নিষ্কাশনের পরিমাণ ক্রমাগত সামঞ্জস্যযোগ্য, এবং ধোঁয়া নিষ্কাশন ক্ষমতা 8000m3/h এর কম নয়;
• 2.18 নিষ্কাশন ফ্যানটি একটি কেন্দ্রাতিগ পাখা, ভিতরের ট্যাঙ্কটি স্টেইনলেস স্টীল দিয়ে তৈরি, তাপমাত্রা 300 ডিগ্রির কম নয় এবং গতি সামঞ্জস্য করতে ফ্রিকোয়েন্সি রূপান্তর ফ্যান ব্যবহার করা হয়;

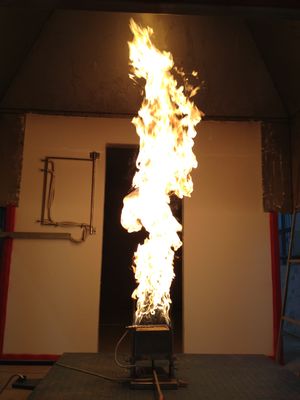

• 2.19 স্যান্ডবক্স বার্নারের ইগনিশন পৃষ্ঠের ইগনিশন পদ্ধতি গ্রহণ করে এবং কম ইগনিশন সাফল্যের হার সহ স্পার্ক ইগনিশন এবং অন্যান্য ইগনিশন পদ্ধতি ব্যবহার করে না।
• 2.20 আমদানি করা ভর প্রবাহ নিয়ন্ত্রক, পরিসীমা হল 0g/s-7g/s, পড়ার নির্ভুলতা 1.5% এর কম নয় এবং সর্বোচ্চ আউটপুট শক্তি 300KW;
• 2.21 500 মিমি দৈর্ঘ্যের একটি পাইপে তিনটি অন্তর্নির্মিত থার্মোকল রয়েছে এবং থার্মোকল ইনস্টলেশনের অবস্থানটি সংগ্রাহক থেকে কমপক্ষে 400 মিমি দূরে;
• 2.22 ব্যাপক পরিমাপ এলাকায় 2155 মিমি দৈর্ঘ্যের পাইপলাইন একটি চাপ প্রোব, তিনটি থার্মোকল এবং একটি গ্যাস স্যাম্পলিং প্রোব ডিভাইস দিয়ে সজ্জিত;
• 2.23 সট ফিল্টার, ঠান্ডা ফাঁদ, শুকানোর কলাম, পাম্প এবং বর্জ্য তরল নিয়ন্ত্রক সমন্বিত ফ্লু গ্যাস স্যাম্পলিং সিস্টেমটি ফ্লু গ্যাসের নমুনাগুলির কার্যকর সংগ্রহ এবং বর্জ্য তরল অপসারণ নিশ্চিত করতে সক্ষম হওয়া উচিত;
• 2.24 আমদানি করা ডায়াফ্রাম পাম্প, প্রবাহের হার: 33L/মিনিট, ভ্যাকুয়াম: 700 ㎜Hg, চাপ: 2.5 বার;
• 2.25 আমেরিকান পার্কার সট ফিল্টারের ফিল্টার হেড শক্ত PTFE দিয়ে তৈরি, ভিতরে 0.5um PTFE ফিল্টার উপাদান রয়েছে;
• 2.26 আর্দ্রতা ফিল্টারের ফিল্টার হেড শক্ত PTFE দিয়ে তৈরি, এবং নীচের তরলটি ফাঁদের মাধ্যমে নিষ্কাশন করা যেতে পারে;
• 2.27 কম্প্রেসার টাইপ কনডেনসার, কুলিং ক্ষমতা 320KJ/h, শিশির বিন্দু স্থিতিশীলতা 0.1 ডিগ্রি, শিশির বিন্দু স্ট্যাটিক পরিবর্তন 0.1K, সুরক্ষা গ্রেড IP20;
• 2.28 0-1L/মিনিট পরিসীমা সহ আমদানি করা রোটামিটার৷
• 2.29 তিনটি ওমেগা থার্মোকল, যার সবকটিই 0.5 মিমি ব্যাসের আর্মড ইনসুলেটেড কে-টাইপ থার্মোকল।পরিচিতিগুলি 120 ° একটি অন্তর্ভুক্ত কোণ সহ অক্ষ থেকে (87±5) মিমি ব্যাসার্ধের সাথে একটি বৃত্তাকার চাপে অবস্থিত হওয়া উচিত;
• 2.30 দ্বি-মুখী প্রোবের দুটি সেট আমদানি করা চাপ সেন্সরগুলির সাথে কমপক্ষে (0-100) Pa এবং ±2Pa এর নির্ভুলতার সাথে সংযুক্ত থাকে।চাপ সেন্সরের 90% আউটপুটের প্রতিক্রিয়া সময় সর্বাধিক 1s হয়;
• 2.31 গ্যাস স্যাম্পলিং প্রোবটি গ্যাস নিয়ন্ত্রক এবং O2 এবং CO2 ইনলেট গ্যাস বিশ্লেষকের সাথে সংযুক্ত।অক্সিজেন বিশ্লেষকের যথার্থতা 0.02%, এবং প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি নয়;
• 2.32 আমদানি করা অক্সিজেন বিশ্লেষক প্যারাম্যাগনেটিক ধরণের হওয়া উচিত এবং কমপক্ষে 16%-21%(V/V) 02 পরিমাপ করতে পারে। অক্সিজেন বিশ্লেষকের প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি হওয়া উচিত নয়।30মিনিটের মধ্যে, বিশ্লেষকের ড্রিফট এবং শব্দ 100×10-6 এর বেশি নয়।ডেটা অধিগ্রহণ সিস্টেমে বিশ্লেষকের আউটপুট সর্বাধিক রেজোলিউশন 100×10-6 হওয়া উচিত;
• 2.33 আমদানি করা কার্বন ডাই অক্সাইড বিশ্লেষকটি IR টাইপ হওয়া উচিত এবং কমপক্ষে 0%-10% ঘনত্বের সাথে CO2 পরিমাপ করতে পারে এবং বিশ্লেষকের রৈখিকতা সম্পূর্ণ স্কেলের কমপক্ষে 1% হওয়া উচিত।বিশ্লেষকের প্রতিক্রিয়া সময় 12 সেকেন্ডের বেশি হওয়া উচিত নয়।ডেটা অধিগ্রহণ সিস্টেমে বিশ্লেষকের আউটপুট সর্বাধিক রেজোলিউশন 100×10-6 হওয়া উচিত;
• 2.34 অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেম হল একটি ভাস্বর আলোর ধরন, যা একটি নমনীয় জয়েন্ট সহ ধোঁয়া নিষ্কাশন পাইপের পাশের পাইপে ইনস্টল করা হয় এবং নিম্নলিখিত ডিভাইসগুলি অন্তর্ভুক্ত করে:
• 2.35 বাতিটি একটি ভাস্বর বাতি এবং এটি (2900±100)K এর রঙিন তাপমাত্রায় ব্যবহৃত হয়।পাওয়ার সাপ্লাই একটি স্থিতিশীল প্রত্যক্ষ প্রবাহ, এবং বর্তমান ওঠানামার পরিসীমা ±0.5% (তাপমাত্রা, স্বল্পমেয়াদী এবং দীর্ঘমেয়াদী স্থিতিশীলতা সহ);
• 2.36 লেন্স সিস্টেম, কমপক্ষে 20 মিমি ব্যাস সহ একটি সমান্তরাল বিমে আলোকে ঘনীভূত করতে ব্যবহৃত হয়।ফটোসেলের আলো-নিঃসরণকারী গর্তটি লেন্সের সামনের কেন্দ্রবিন্দুতে অবস্থিত হওয়া উচিত এবং এর ব্যাস (d) লেন্সের ফোকাল দৈর্ঘ্য (f) এর উপর নির্ভর করা উচিত যাতে d/f 0.04-এর কম হয়। ;
• 2.37 ডিটেক্টর এবং আমদানি করা সিলিকন ফটোডিওড প্রোব, ফটোইলেকট্রিক সনাক্তকরণ কক্ষে 0.1% রৈখিক স্থিতিশীলতা, 10-বিট পরিমাপ পরিসীমা, সিলিকন ফটোডিওডের বর্ণালী বিতরণ দায়বদ্ধতা CIE (আলোকন বক্ররেখা) এর সাথে সামঞ্জস্যপূর্ণ, স্ট্যান্ডার্ড ফাংশন V(γ) এ অর্জন করতে পারে সর্বনিম্ন ±5% নির্ভুলতা;
• 2.38 অপটিক্যাল অ্যাটেন্যুয়েশন সিস্টেমের 90% প্রতিক্রিয়া সময় 3s এর বেশি হওয়া উচিত নয়;
• 2.39 ডেটা অধিগ্রহণ ব্যবস্থা (স্বয়ংক্রিয়ভাবে ডেটা রেকর্ড করতে ব্যবহৃত), O2 এবং CO2-এর জন্য, যথার্থতা কমপক্ষে 100×10-6 (0.01%), তাপমাত্রা পরিমাপের জন্য, নির্ভুলতা 0.5℃, অন্যান্য সমস্ত যন্ত্রের জন্য, যন্ত্রটি সম্পূর্ণ -স্কেল আউটপুট মান সময়ের জন্য 0.1S এর 0.1%।তাইওয়ান অ্যাডভানটেকের অধিগ্রহণ মডিউল গ্রহণ করুন;
• 2.40 ডেটা অধিগ্রহণ সিস্টেম কমপক্ষে প্রতি 3 সেকেন্ডে নিম্নলিখিত প্রাসঙ্গিক মানগুলি রেকর্ড করে এবং সংরক্ষণ করে:
• সময়, স;
• বার্নারের মধ্য দিয়ে যাওয়া প্রোপেন গ্যাসের ভর প্রবাহের হার, mg/s;
• দ্বিমুখী প্রোবের চাপের পার্থক্য, Pa;
• O2 ঘনত্ব, (ভি অক্সিজেন/ভি বায়ু)%;
• CO2 ঘনত্ব, (ভি কার্বন ডাই অক্সাইড/ভি বায়ু)%;
• ব্যাপক পরিমাপ এলাকার তিন-বিন্দু তাপমাত্রার মান, K।
• 2.41 প্রযুক্তিগত নির্দেশাবলীর জন্য বিভিন্ন সেন্সর ক্রমাঙ্কন, সিস্টেম ক্রমাঙ্কন এবং সফ্টওয়্যার ইন্টারফেস সহ স্ট্যান্ডার্ড টেস্ট সফ্টওয়্যার।
• ক্যালরিমিটার কি ব্যবহার করা হয়?
• ক্যালোরিমিটার ব্যবহার করা হয়একটি নির্দিষ্ট সময়ের ব্যবধানে উত্পাদিত আয়তন এবং তাপ পরিমাপ করুন.প্রবাহটি আংশিকভাবে জলে ভরা একটি ট্যাঙ্কের মধ্য দিয়ে প্রবাহিত হয় যার তাপ ক্ষমতা এবং ওজন পরীক্ষা শুরুর আগে জানা যায়।
