ASTM E84 স্টিনার টানেল ফার্নেস চেম্বার বিল্ডিং উপকরণের পৃষ্ঠ পোড়ানোর জন্য

বিল্ডিং উপকরণের সারফেস বার্নিং বৈশিষ্ট্যের জন্য ASTM E84 স্টিনার টানেল ফার্নেস চেম্বার

নীচের মান উল্লেখ করা নকশা

ASTM E84: বিল্ডিং উপকরণের সারফেস বার্নিং বৈশিষ্ট্যের জন্য স্ট্যান্ডার্ড টেস্ট পদ্ধতি।

স্টেইনার টানেল ফার্নেস চেম্বার ডিজাইনের প্রস্তাব

2.1 সারাংশ

জন্য এই প্রযুক্তিগত সমাধানস্টেইনার টানেল ফার্নেস চেম্বার ইন্সট্রুমেন্টেশন এবং বিদ্যুতের একীকরণের উপর ভিত্তি করে, এবং ইগনিশন সিকোয়েন্স, দহন নিরাপত্তা, বৈদ্যুতিক ইন্টারলকিং, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ, ম্যানুয়াল অ্যাডজাস্টমেন্ট, মনিটরিং অ্যালার্ম এবং ডেটা অধিগ্রহণ/যোগাযোগকে একত্রিত করতে OMRON-এর উন্নত মাল্টি-ফাংশন কন্ট্রোল সিস্টেম ব্যবহার করে।ফার্নেস তাপমাত্রা এবং চাপ নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয় নিয়ন্ত্রণ এবং অনলাইন পর্যবেক্ষণের জন্য OMRON কন্ট্রোলার + Advantech + ভিজ্যুয়াল বেসিক সফ্টওয়্যার দ্বারা গঠিত নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে।উপরের কম্পিউটার Advantech অপারেশন স্টেশন অপারেট করে এবং চুল্লির প্রয়োজনীয় প্রক্রিয়া পরামিতি নিরীক্ষণ করে।এটিতে ডেটা স্টোরেজ, পরিদর্শন এবং মুদ্রণ রয়েছে।, এবং অন্যান্য ফাংশন।একই সময়ে, UL910 / NFPA262 মানগুলির প্রয়োজনীয়তা অনুসারে, দহন পরীক্ষার জন্য একটি উত্সর্গীকৃত দহন পরীক্ষা কক্ষ স্থাপন করা যেতে পারে, এই দহন পরীক্ষা কক্ষটি কার্যকরভাবে স্টেইনার অনুভূমিক টানেল ফার্নেসকে বিচ্ছিন্ন করে, একটি অন্ধকার ঘরে ধোঁয়ার ঘনত্ব পরিমাপ করে ইনস্টল করুন ,বাহ্যিক আলো থেকে হস্তক্ষেপ এড়ান；পরীক্ষার এলাকা বার্ন করুন, স্বতন্ত্র নকশা পদ্ধতি অবলম্বন করুন, মানক প্রয়োজনীয়তা অনুযায়ী, বিনামূল্যে বায়ুপ্রবাহ প্রদান করা উচিত।তাই, পুরো পরীক্ষার সময়, ঘরটিকে আশেপাশের বায়ুচাপের চেয়ে 0-12 Pa (0-0.05 ইঞ্চি জলের পরিমাণ) নিয়ন্ত্রিত বায়ুচাপের মধ্যে রাখুন। তাপমাত্রা 18.3 ° C-26.7 ° C (65 ° C) এ বজায় রাখা হয় F-80 ° F) এবং 45-60% আপেক্ষিক আর্দ্রতা।

2.1.1 ডিজাইন শর্তাবলী

 চুল্লির ধরন: স্টেইনার অনুভূমিক টানেল চুল্লি

 চুল্লির প্রধান মাত্রা: চুল্লির আকার 7620mm * 451mm * 305mm

 ফার্নেস কভারের সংখ্যা: স্টেইনার অনুভূমিক টানেল ফার্নেস: 1 ফার্নেস কভার

 চুল্লির কাজের তাপমাত্রা: 600 ℃ পর্যন্ত (ফ্লু গ্যাস তাপমাত্রা)

 জ্বালানী: কমপক্ষে 95% বিশুদ্ধতা সহ মিথেন

 জ্বালানীর ক্যালোরিফিক মান: 3500btu/lb

 জ্বালানী চাপ: 0.4-0.5MPa

 বার্নার মডেল: 3/4 ইঞ্চি U-আকৃতির ডবল বার্নার

 ফ্লু পাইপের নিষ্কাশন তাপমাত্রা: <250 ডিগ্রি সেলসিয়াস, সাধারণত ফ্লু গ্যাসের তাপমাত্রা 200 ডিগ্রি সেলসিয়াসের মধ্যে নিয়ন্ত্রিত হয়।

 পরীক্ষিত বস্তুর পরীক্ষা পদ্ধতি: অনুভূমিক উপাদান চুল্লি-চুল্লি সিলিং উত্তোলন

ডিজাইন শর্ত 15KVA, 380V/220V, 3 ফেজ।নোট: ভোল্টেজ কাস্টমাইজ করা যেতে পারে।

2.1.2 স্ট্রাকচারাল প্যারামিটার

1.  চুল্লি গঠন: অবাধ্য ইট + SUS304 স্টেইনলেস স্টীল প্লেট
2.  চুল্লির নীচের কাঠামো: অবাধ্য ইট 229 মিমি x 114.5 মিমি x 64 মিমি
3.  বার্নারের ধরন এবং পরিমাণ: 1 3 / 4-ইঞ্চি U-আকৃতির ডাবল বার্নার।
4.  ধোঁয়া নিষ্কাশন পদ্ধতি: যান্ত্রিক ধোঁয়া নিষ্কাশন + পিছনের দেয়ালে ঠান্ডা বাতাস মেশানো
5. চুল্লি দরজা খোলার পদ্ধতি: অনুভূমিক উপাদান চুল্লি-উত্থান সিলিং উত্তোলন এবং অনুবাদ (গ্রাহক নির্মিত)

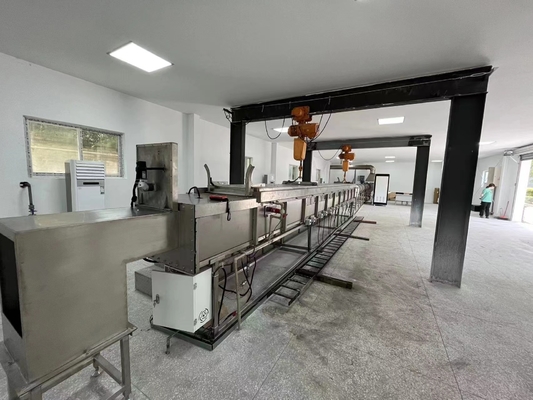

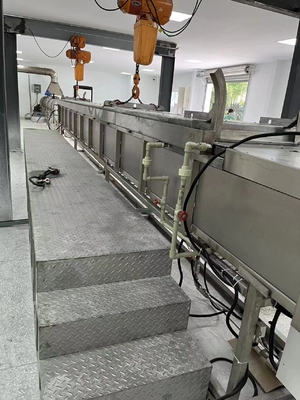

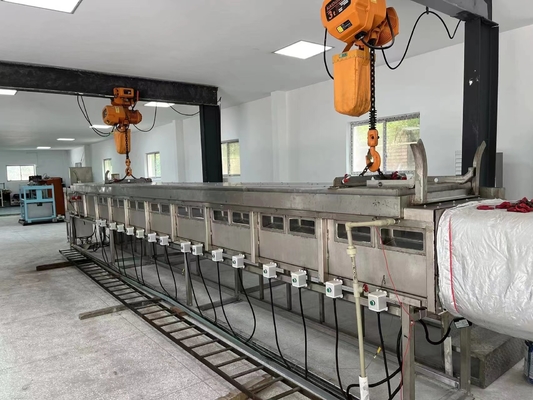

6. চুল্লি চিত্র

2.1.4 উদ্দেশ্য:

স্টেইনার টানেল ফার্নেস চেম্বার ইউনির্মাণ সামগ্রীর ASTM E84 পরীক্ষার জন্য sed.

2.1.5 ডিজাইন নীতি

উন্নত প্রযুক্তি, নির্ভরযোগ্যতা, নিরাপত্তা এবং অর্থনৈতিক যৌক্তিকতার নীতিগুলি গ্রহণ করুন

2.2 চুল্লি গঠন

2.2.1 ফার্নেস শেল

চুল্লি ইস্পাত কাঠামো বর্গাকার টিউব / আয়তক্ষেত্রাকার টিউব শেষ, পাশে খাড়া এবং চুল্লি শরীরের ইস্পাত প্লেট গঠিত হয়.উচ্চ শক্তি দিয়ে ঢালাই করার পরে, এটি একটি কঠিন সমগ্র গঠন করে, যা দীর্ঘ সময়ের জন্য বিকৃতি ছাড়াই ব্যবহার করা যেতে পারে।

ফার্নেস বডি স্টিল প্লেট:SUS304,δ=3মিমি

চুল্লি ফ্রেম: Q235-A , স্কয়ার টিউব / আয়তক্ষেত্রাকার টিউব

ফার্নেস ট্রান্সভার্স বার: Q235-A, স্কয়ার টিউব/ আয়তক্ষেত্রাকার টিউব

উইন্ডো: কোয়ার্টজ গ্লাস এবং টেম্পারড গ্লাস ডাবল লেয়ার কম্বিনেশন,δ=3মিমি,70মিমি±6মিমি×280মিমি±38মিমি

শাটার চেম্বারের মেঝে স্তর থেকে একটি 74~78 মিলিমিটার উচ্চতা প্রদান করে।শাটার সামঞ্জস্য করা যেতে পারে.

বার্নারটি এয়ার ইনলেট থেকে 1372±10 মিমিতে অবস্থিত।এয়ার বেগ পোর্ট এয়ার ইনলেট থেকে 381±5 মিমি।

থার্মোকলের অবস্থান

1. একটি 18 awg থার্মোকল বার্নার পোর্ট থেকে 7000±10 মিমিতে অবস্থিত (বায়ুতে উন্মুক্ত);
2. একটি 18 awg থার্মোকল বার্নার পোর্ট থেকে 3960±10 মিমিতে অবস্থিত (মেঝে নীচে এম্বেড করা);

একটি 18 awg থার্মোকল বার্নার পোর্ট থেকে 7090±10 মিমি (মেঝে নীচে এমবেড করা) অবস্থিত।

লেজগুলি Q235-A ইস্পাত থেকে তৈরি করা হয়, জল ঠান্ডা ডিভাইস সহ।

2.2.2চুল্লি প্রতিরোধের উপকরণ

পরীক্ষার চুল্লি রাজমিস্ত্রি অবাধ্য ইট দিয়ে গঠিত,একই সময়ে, দহন প্রক্রিয়া চলাকালীন প্রয়োজনীয় বায়ু অশান্তি প্রদানের জন্য, ছয়টি 229 মিমি লম্বা x 114.5 মিমি চওড়া x 64 মিমি পুরু তাপ-প্রতিরোধী অবাধ্য ইট (দেয়ালের দীর্ঘ উল্লম্ব লাইন এবং 114.5 মিমি দীর্ঘ সমান্তরাল লাইন) স্থাপন করে প্রাপ্ত করা হয়েছে। .অবাধ্য ইটের কেন্দ্ররেখার পরিমাপকৃত বার্নার সেন্টারলাইন অনুসারে, জানালার কাছে অবাধ্য ইট (জানালায় বাধা না দিয়ে) 1.98m±152mm, 3.96m±152mm এবং 5.79±152mm, অন্য পাশের দূরত্ব হল 1.37m±152mm,2.90 ±152 মিমি এবং 4.88 মি ± 152 মিমি।

সর্বোচ্চ তাপমাত্রা প্রতিরোধের: 1427℃ (2600℉)

বাল্ক ঘনত্ব: 0.77±0.046g/cm3

গড় তাপমাত্রায় তাপ পরিবাহিতা:

260℃(500℉) 0.23W/m·℃

538℃(1000℉) 0.27 W/m·℃

815℃(1500℉) 0.32 W/m·℃

1093℃(1500℉) 0.37 W/m·℃

2.2.3চুল্লি দরজা এবং প্রেসিং প্রক্রিয়া

ফার্নেস বডির উপরে অপারেশন ফার্নেস দরজা, ফার্নেস বডির জন্য সিলিং ডিভাইস হিসাবে।ধাতু এবং অজৈব অন্তরক দ্বারা গঠিত, অজৈব নিরোধক দ্বারা গঠিত ইনসুলেটর, 51 মিমি ± 6 মিমি পুরু অজৈব নিরোধক উপাদান

অনুভূমিক চুল্লির দরজাটি বিভাগ ইস্পাত দ্বারা ঢালাই করা হয়, কম্প্যাক্ট করার জন্য স্ব-ওজন উল্লম্ব উত্তোলন পদ্ধতি ব্যবহার করুন, চুল্লির অবস্থা পর্যবেক্ষণ করুন, একটি কার্যকর সিল পেতে, চুল্লির প্রাচীরের উভয় পাশে পর্যবেক্ষণ জানালা ইনস্টল করুন, একটি কার্যকর জল সীল হিসাবে কাজ করে চুল্লির দরজা এবং চুল্লির দেহের মধ্যে একটি সীলমোহর, সঞ্চালিত জলের উত্স হিসাবে কলের জল ব্যবহার করা কেবল চুল্লির দেহ এবং চুল্লির দরজার গুণমান পরিদর্শনের জন্য একটি সীল সরবরাহ করতে পারে না, তবে দহন পরীক্ষার সময় এবং কার্যকরভাবে তাপ কেড়ে নিতে পারে। চুল্লি শরীর রক্ষা.

ল্যাবের ঢাকনা তোলার জন্য ক্রেন সরবরাহ করা উচিত।

সর্বোচ্চকার্যকর ব্যবহার তাপমাত্রা 1050 ℃ পর্যন্ত;

ঘনত্ব: 335±5kg/m3;

তাপ পরিবাহিতা: 0.085W/mK@400 ℃

মাত্রা 7620±50mm*451±5mm*305±5mm
