হাতা নিরোধকের তাপ কার্যকারিতার জন্য SAE J2302 পরীক্ষার যন্ত্রপাতি

হাতা নিরোধকের তাপ কার্যকারিতার জন্য SAE J2302 পরীক্ষার যন্ত্রপাতি

পণ্য পরিচিতি

এই বেঞ্চ পরীক্ষাটি অবশ্যই হাতা, টিউব বা টেপে অন্তরক উপকরণগুলির উজ্জ্বল তাপ প্রবাহের প্রতিরোধের পরিমাপের অনুমতি দেবে।হাতাটির কার্যকারিতা একটি কালো সিরামিক সিলিন্ডারের তাপমাত্রার পার্থক্য পরিমাপ করে এবং প্রতিরক্ষামূলক হাতা সহ এবং ছাড়াই নির্ধারিত হয়।

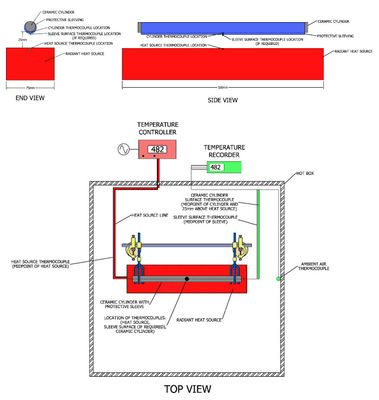

গঠন

হট বক্স (সংযোজন 2)

500 x 500 x 500 মিমি অভ্যন্তরীণ মাত্রা।

নিচ এবং পাশে অ্যালুমিনিয়াম প্রোফাইলের কাঠামোর সাথে উত্তাপযুক্ত প্যানেল (স্টেইনলেস স্টিল + ইনসুলেশন + স্টেইনলেস স্টীল)।

উপরের দিকে একটি খোলা এবং বন্ধ করার সিস্টেম সরবরাহ করতে হবে।

সামনের দিকে একটি পোর্টহোল সহ একটি দরজা দিতে হবে।

দুটি বিকল্প সহ পাও দিতে হবে: 2-10 সেমি ফুট একটি টেবিলে স্থাপন করতে হবে বা 50-80 সেমি ফুট মাটিতে স্থাপন করতে হবে।

দীপ্তিমান তাপের উৎস (সংযোজন 3)

রেডিয়েন্ট “Itech” (712400) 1500W ইতিমধ্যেই GREMTEK-এ উপলব্ধ - রেডিয়েন্ট ধরে রাখার জন্য একটি কেসিং প্রদান করুন এবং পিছনের মুখটি নিরোধক করুন - রেডিয়েন্টের কেন্দ্রে একটি যোগাযোগহীন সেন্সরের মাধ্যমে নিয়ন্ত্রণ (KEYENCE FT-H50 - অ্যানেক্স 4)

থার্মোকল কে (সংযোজন 4)

আপাত দম্পতির সাথে কে-টাইপ থার্মোকল প্রোব - SV2000।

ক্ষতিপূরণ পুরুষ ক্ষুদ্র সংযোজক সমাপ্তি.

রেগুলেটর / রেকর্ডার বা অটোমেশন সিস্টেম

নিয়ন্ত্রককে অবশ্যই তাপ উৎসের পৃষ্ঠে তাপমাত্রা নিয়ন্ত্রণের অনুমতি দিতে হবে।

নিয়ন্ত্রণটি অবশ্যই যোগাযোগহীন থার্মোকলের মাধ্যমে করা উচিত (যেমন Keyence FT-H50K - অ্যানেক্স 4)।

রেকর্ডার বা অটোমেশন সিস্টেমে অবশ্যই সমস্ত তাপমাত্রা পরিমাপ (উৎস এবং কে-টাইপ থার্মোকল) সংরক্ষণ করতে হবে।

নেটওয়ার্কের সাথে সংযুক্ত যেকোন পিসি থেকে এই ডেটাগুলি সহজেই পুনরুদ্ধারযোগ্য হতে হবে।এক্সেলের মাধ্যমে ডেটা নিষ্কাশন প্রক্রিয়া করা যেতে পারে।

রেকর্ডার বা অটোমেশন সিস্টেমকে অবশ্যই সংজ্ঞায়িত করার অনুমতি দিতে হবে:

কোন থার্মোকল তাপ উৎস নিয়ন্ত্রণ করে রেকর্ডিং ফ্রিকোয়েন্সি (উদাহরণ: প্রতি 1 বা 5 সেকেন্ডে তাপমাত্রা রেকর্ডিং)।

শুরু এবং শেষ সময় রেকর্ড করুন (যদি সম্ভব হয়)

মন্তব্য যোগ করুন (যদি সম্ভব)

সংযুক্ত থার্মোকলগুলির জন্য একটি নাম সংজ্ঞায়িত করুন (যদি সম্ভব হয়)

ক্ষুদ্র সংযোজকগুলির জন্য MMK প্লাগ সহ 12 কে-টাইপ থার্মোকল পর্যন্ত রেকর্ড করতে সক্ষম (অ্যানেক্স 4)

সিলিন্ডার সমর্থন

এটি অবশ্যই বিভিন্ন ব্যাস অনুসারে এই দীপ্তির সমান্তরালে সিলিন্ডারটিকে শক্তভাবে ধরে রাখতে সক্ষম হবে।

সিলিন্ডার বিচ্ছিন্ন করা সহজ হওয়া উচিত এর প্রতিস্থাপনের সাথে এগিয়ে যাওয়া (সুরক্ষা সহ বা ছাড়া পরীক্ষা করা)।

উজ্জ্বল মুখ এবং উজ্জ্বল পৃষ্ঠের মধ্যে দূরত্ব 5 থেকে 100 মিমি সহজেই সামঞ্জস্যযোগ্য হওয়া উচিত।

পজিশনিং সিস্টেম সিলিন্ডার ছাড়া অন্যান্য সমর্থন ব্যবহার করার জন্য মানিয়ে নিতে সক্ষম হওয়া উচিত।উদাহরণস্বরূপ: প্লেট, গ্রাহকের অংশ, …

এই পজিশনিং সিস্টেমটি অবশ্যই সিলিন্ডার ছাড়া অন্য সমর্থনগুলি ব্যবহার করার জন্য অভিযোজিত হতে হবে।যেমন প্লেট, গ্রাহক অংশ, ইত্যাদি
