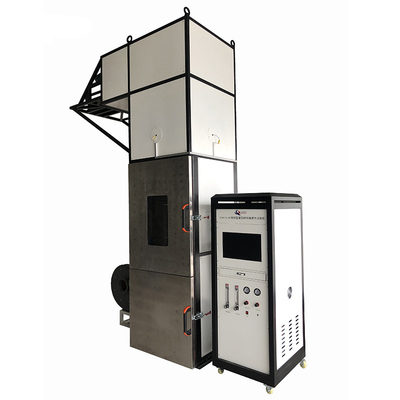

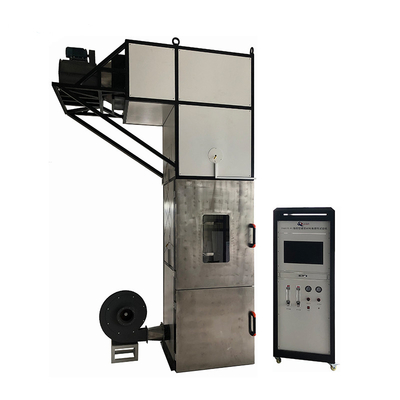

DIN 4102-15/16 বিল্ডিং উপকরণের জন্য ব্র্যান্ডশাচ টেস্ট যন্ত্রপাতি

DIN 4102-15/16 Brandschacht টেস্ট যন্ত্রপাতি

1. আবেদন

DIN 4102-16 DIN 4102-15 অনুযায়ী "Brandschacht"-এ বিল্ডিং উপকরণ পরীক্ষার জন্য অভিন্ন পদ্ধতি বর্ণনা করে।পরীক্ষা পদ্ধতিতে ব্যবহৃত মানসম্মত পণ্যের তালিকা আপডেট করার জন্য DIN 4102-16-এর সংশোধন করা হয়।পরীক্ষার পদ্ধতিটি বিল্ডিং উপকরণগুলির অগ্নি পরীক্ষার জন্য ব্যবহৃত হয়।Brandschacht হল একটি বর্গাকার আবাসন যেখানে একটি ধ্রুবক প্রবাহ হারে বায়ু নীচের দিক থেকে প্রবর্তিত হয় এবং যেখান থেকে ফ্লু গ্যাস উপরে থেকে বেরিয়ে আসে।এটি একটি বর্গাকার গ্যাস বার্নার দিয়ে সজ্জিত যার মাধ্যমে একটি মাউন্টিং ফ্রেমে সাজানো নমুনা যাতে একটি ফ্লু তৈরি হয়, তা জ্বলতে থাকে।

Brandschacht টেস্ট যন্ত্রপাতি, DIN 4102 পার্ট 15 অনুসারে, নির্মাণ সামগ্রী এবং উপাদানগুলির অগ্নি পরীক্ষার জন্য ডিজাইন করা হয়েছে৷'ব্র্যান্ডশচ্ট' হল একটি বর্গাকার চেম্বার, যার নীচ থেকে বাতাসের একটি ধ্রুবক প্রবাহ থাকে এবং দহন গ্যাস চেম্বারের উপরের দিক থেকে বেরিয়ে আসে।নমুনাগুলি উল্লম্বভাবে মাউন্ট করা হয় এবং একটি বর্গাকার গ্যাস বার্নার দ্বারা উত্পন্ন শিখার সংস্পর্শে আসে।

2. প্রযুক্তিগত পরামিতি

2.1 পরীক্ষার যন্ত্রের মধ্যে রয়েছে দহন চেম্বার, কন্ট্রোল ক্যাবিনেট, বার্নার, নমুনা ধারক, ক্রমাঙ্কন ডিভাইস ইত্যাদি।

2.2 দহন চেম্বারের অভ্যন্তরীণ ফাঁপা আকার হল 800mm*800mm*2000mm, এবং চেম্বারের প্রাচীর একটি বহু-স্তর নিরোধক কাঠামো;

2.3 দহন চেম্বারের প্রাচীর হল একটি মাল্টি-লেয়ার স্ট্রাকচার, ভিতর থেকে বাইরে: 2 মিমি স্টিল প্লেট, 6 মিমি অ্যাসবেস্টস শীট (ঘনত্ব 600kg/m3 এর বেশি নয়), 40mm পুরু খনিজ নিরোধক ফাইবার (নামমাত্র ঘনত্ব 100kg/m3), বাইরে প্লেট

2.4 নিচ থেকে উপরে দহন চেম্বার, ইনলেট চেম্বার, এয়ার রেগুলেটর, কম্বাশন চেম্বার, মেজারিং চেম্বার এবং আউটলেট ফ্লু;

2.5 ইনলেট চেম্বারটি ডানদিকে φ200 এর একটি নালীর মাধ্যমে ধ্রুবক হার এবং তাপমাত্রার বায়ু দিয়ে খাওয়ানো হয়;

2.6 একটি ধ্রুবক তাপমাত্রার ইনলেট সিস্টেম যা 10±1m3/মিনিটের প্রবাহ হারে এবং 23±2°C তাপমাত্রায় বাতাসের একটি স্থির প্রবাহ প্রদান করতে সক্ষম;

2.7 0.1°C এর নির্ভুলতার সাথে খাঁড়ি বাতাসের তাপমাত্রা পরিমাপের জন্য K টাইপ সাঁজোয়া থার্মোকলের সাথে লাগানো একটি খাঁড়ি চেম্বার;

2.8 এয়ার স্টেবিলাইজার, খাঁড়ি চেম্বারের উপরে সেট করা, একটি ছিদ্রযুক্ত ইস্পাত প্লেট এবং গ্লাস ফাইবার অনুভূত একাধিক স্তর সমন্বিত, খাঁড়ি বায়ু প্রবাহকে একত্রিত করতে

2.9 বার্নার এবং টেস্ট স্ট্যান্ড রাখার জন্য একটি দহন চেম্বার, যা নমুনার মাউন্টিং দূরত্ব সামঞ্জস্য করার জন্য চার দিকে স্ক্রু সহ 1000 মিমি উঁচু একটি আয়তক্ষেত্রাকার ফ্রেম

2.10 একটি বার্নার, একটি বর্গাকার বার্নার 200 মিমি * 200 মিমি, চার দিকে সমানভাবে দহন অগ্রভাগ বিতরণ করা হয়, 3.5 মিমি ব্যাসের অগ্রভাগ খোলার সাথে, একটি অভিন্ন জেট শিখা প্রদান করতে সক্ষম

2.11 একটি গ্যাস সিস্টেম, যার মধ্যে একটি চাপ হ্রাসকারী ভালভ, চাপ পরিমাপক, সোলেনয়েড ভালভ, ভর প্রবাহ মিটার এবং বৈদ্যুতিক স্পার্ক ইগনিটার রয়েছে;

2.12 একটি মিথেন ভর ফ্লো মিটার এবং একটি বায়ু ভর ফ্লো মিটার দিয়ে সজ্জিত 2% এর চেয়ে ভাল নিয়ন্ত্রণ নির্ভুলতার সাথে গ্যাস প্রবাহ নিয়ন্ত্রণ করতে;

2.13 ইগনিশন উত্সের দূরবর্তী ইগনিশনের জন্য একটি উচ্চ ভোল্টেজ বৈদ্যুতিক স্পার্ক ইগনিটার দিয়ে সজ্জিত

2.14 নমুনা এবং রক্ষণাবেক্ষণের সরঞ্জামগুলি স্থাপনের সুবিধার্থে খাঁড়ি এবং দহন চেম্বারের বাইরে উপরের এবং নীচের চুল্লির দরজা ইনস্টল করা হয়েছে, পরীক্ষার ঘটনাগুলি পর্যবেক্ষণের সুবিধার্থে উপরের দরজায় বিস্ফোরণ-প্রমাণ, উচ্চ তাপমাত্রা প্রতিরোধী কাঁচ ইনস্টল করা হয়েছে।

2.15 পরিমাপ বিভাগে একটি টি-চাপ মাপার টিউব এবং ফ্লু থার্মোকল লাগানো হয়েছে;

2.16 রিয়েল টাইমে চেম্বারে বাস্তবসম্মত চাপের জন্য সফ্টওয়্যার সহ একটি মাইক্রো ডিফারেনশিয়াল প্রেসার সেন্সরের সাথে সংযুক্ত একটি টি-টাইপ চাপ মাপার টিউব ব্যবহার;

2.17 আমেরিকান ওমেগা টাইপ কে স্টেইনলেস স্টীল সাঁজোয়া থার্মোকলের ব্যবহার যার নির্ভুলতা 0.1°C;

2.18 স্কোয়ার ফ্লু, দহন চেম্বারের শীর্ষে অবস্থিত, নীচের অংশটি দহন চেম্বারের সাথে সংযুক্ত এবং উপরের অংশটি বাহ্যিক নিষ্কাশন ব্যবস্থার সাথে সংযুক্ত;

2.19 একটি গরম তারের অ্যানিমোমিটারের কনফিগারেশন, পরিসীমা 0-10m/s, নির্ভুলতা 0.1m/s, বায়ু অভিন্নতা ক্রমাঙ্কনের জন্য;

2.20 বক্স প্রাচীর এবং ফ্লু উভয়ের জন্য ওমেগা থার্মোকল, যা সফ্টওয়্যার দ্বারা তাপীয় লোডের জন্য ক্যালিব্রেট করা যেতে পারে;

2.21 পরীক্ষার সফ্টওয়্যার হল একটি ডেটা অধিগ্রহণ ব্যবস্থা যা প্রকৃত সময়ে তাপমাত্রা, চাপ এবং সময়ের ডেটা সংগ্রহ করে, গ্যাস প্রবাহ নিয়ন্ত্রণ করে, পরীক্ষা করে এবং পরীক্ষার রিপোর্ট রপ্তানি করে।

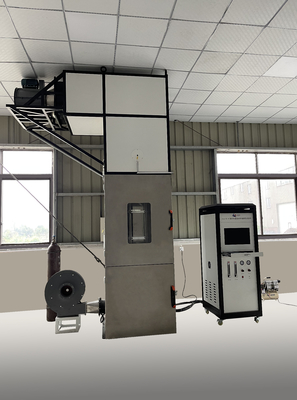

3. ইনস্টলেশন শর্তাবলী

2.1 ইনডোর ইনস্টলেশন।

2.2 দহন বাক্সের মাত্রা 1290mm*1050mm*3950mm

2.3 কন্ট্রোল ক্যাবিনেটের আকার 2000mm*1050mm*850mm

2.4 বিদ্যুৎ সরবরাহ: 220V 32A;

2.5 গ্যাস: মিথেন, 99% বিশুদ্ধতা বা তার বেশি;

2.6 সংকুচিত বায়ু: 0.6Mpa, ডি-অয়েলড এবং ডি-ওয়াটারড;
