উল্লম্ব 1000w উচ্চ তাপমাত্রা চেম্বার ফার্নেস 20-40℃ 20-80% Rh

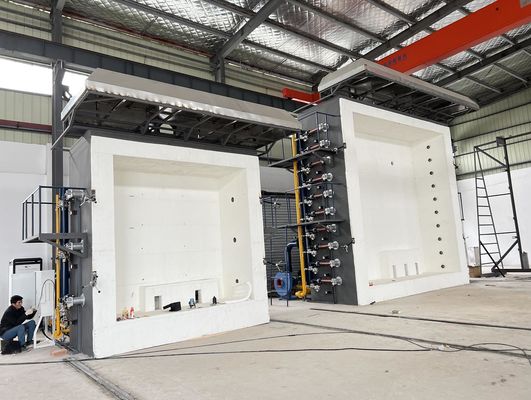

উচ্চ তাপমাত্রা উল্লম্ব চুল্লি

I. আবেদনের সুযোগ:

1.1 উল্লম্ব বিভাজক উপাদানের খোলার মধ্যে ইনস্টল করা দরজা এবং শাটার সমাবেশগুলির অগ্নি প্রতিরোধের পরীক্ষার জন্য প্রযোজ্য;যেমন কবজাযুক্ত দরজা, পিভট দরজা, অনুভূমিক স্লাইডিং দরজা, উল্লম্ব স্লাইডিং দরজা, (লিঙ্ক স্লাইডিং দরজা এবং বিভাগীয় দরজা সহ), ঘূর্ণায়মান দরজা, অন্যান্য স্লাইডিং, ভাঁজ দরজা, ফ্ল্যাপ দরজা, প্যানেল যা দেওয়ালে সরানো যায় ইত্যাদি। সেইসাথে দরজা এবং শাটার ছাড়া দরজা দিয়ে দরজা নির্মাণের আগুন প্রতিরোধের পরীক্ষা।

২.মান

2.1 স্ট্যান্ডার্ড BS EN 1364-1: 2015 এর সাথে সামঞ্জস্য: "নন-লোড বহনের জন্য অগ্নি প্রতিরোধের পরীক্ষা অংশ 1: ​​দেয়াল

2.2 স্ট্যান্ডার্ড BS EN 1364-3: 2014 এর সাথে সামঞ্জস্য: "নন-লোড বহনকারী দেয়ালের জন্য অগ্নি প্রতিরোধের পরীক্ষা। অংশ 1: ​​পর্দার দেয়াল। সম্পূর্ণ কাঠামোগত অখণ্ডতা সমাবেশ"।

2.3 স্ট্যান্ডার্ড BS EN 1364- 4: 2014-এর সাথে সামঞ্জস্য

2.4 BS EN 1365-1:2012 এর সাথে মানানসই "লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 1: দেয়াল"।

2.5 BS EN 1365-5:2004 এর সাথে সামঞ্জস্যপূর্ণ "লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 5: ব্যালকনি এবং হাঁটার পথ

2.6 BS EN 1365-6:2004 এর সাথে সামঞ্জস্যপূর্ণ "লোড বহনকারী উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা অংশ 6: সিঁড়ি

2.7 BS EN 1366-2:2015 এর সাথে সামঞ্জস্যপূর্ণ "পরিষেবা ইনস্টলেশনের ফায়ার রেজিস্ট্যান্স টেস্টিং পার্ট 2 ফায়ার ড্যাম্পার

2.8 BS EN 1366-3:2009 এর সাথে সামঞ্জস্যপূর্ণ "পরিষেবা ইনস্টলেশনের অগ্নি প্রতিরোধের পরীক্ষা পার্ট 3 অভেদ্য সিল

2.9 BS EN 1366-5:2010 এর সাথে সামঞ্জস্য "পরিষেবা ইনস্টলেশনের অগ্নি প্রতিরোধের পরীক্ষা পার্ট 5 সহায়ক প্যাসেজ এবং বায়ুচলাচল শ্যাফ্ট

2.10 BS EN 1634-1:2014+A1:2018-এর সাথে সঙ্গতি

3.12 BS EN 1634-2:2008-এর সাথে সামঞ্জস্যতা "দরজা, শাটার এবং অপারেবল উইন্ডো এক্সেসরিজ এবং অ্যাসেম্বলির জন্য হার্ডওয়্যার উপাদান নির্মাণের ফায়ার রেজিস্ট্যান্স টেস্টিং পার্ট 2

3.13 স্ট্যান্ডার্ড BS EN 1634-3: 2004 এর সাথে সামঞ্জস্যপূর্ণ "দরজা এবং ফ্যাসিয়া উপাদানগুলির অগ্নি প্রতিরোধের পরীক্ষা পার্ট 3 ধোঁয়া দরজা এবং ফ্যাসিয়া"।

3.14 BS EN 13381-2: 2014 এর সাথে সামঞ্জস্যপূর্ণ "অগ্নি প্রতিরোধে উপাদানগুলির অবদান নির্ধারণের জন্য পরীক্ষা পদ্ধতি। উল্লম্ব কাঠামোর সুরক্ষা

3.15 স্ট্যান্ডার্ড BS EN 13381-4:2013 এর সাথে সামঞ্জস্যতা "অগ্নি প্রতিরোধে সদস্যদের অবদান নির্ধারণের জন্য পরীক্ষা পদ্ধতি পার্ট 4 ইস্পাত কাঠামোর প্যাসিভ সুরক্ষা

3.16 স্ট্যান্ডার্ড BS EN 13381-7:2019 এর সাথে সামঞ্জস্য) "অগ্নি প্রতিরোধে সদস্যদের অবদান নির্ধারণের জন্য পরীক্ষা পদ্ধতি অংশ 7 কাঠের সদস্যদের জন্য প্রযোজ্য সুরক্ষা

3.17 স্ট্যান্ডার্ড BS EN 13381-8: 2013 এর সাথে সামঞ্জস্যপূর্ণ "সদস্যদের অগ্নি প্রতিরোধের নির্ধারণের জন্য পরীক্ষা পদ্ধতি স্টিল সদস্যদের জন্য ইস্পাত সদস্যদের জন্য সুরক্ষা পদ্ধতি প্রয়োগ

3.18 স্ট্যান্ডার্ড BS EN 13381-9: 2015 এর সাথে সামঞ্জস্যপূর্ণ "অগ্নি প্রতিরোধে সদস্যদের অবদান নির্ধারণের জন্য পরীক্ষা পদ্ধতি। ওয়েব খোলার সাথে ইস্পাত বিমের জন্য অগ্নি সুরক্ষা সিস্টেমের প্রয়োগ

3.19 স্ট্যান্ডার্ড ASTM E119-এর সাথে সামঞ্জস্যপূর্ণ: 2012 "বিল্ডিং স্ট্রাকচার এবং উপকরণগুলির জন্য ফায়ার টেস্টের পদ্ধতি

3.20 স্ট্যান্ডার্ড UL 10B-এর সাথে মানানসই: 2008 স্ট্যান্ডার্ড ফর ডোর অ্যাসেম্বলির ফায়ার টেস্ট

3.21 UL 10C এর সাথে সামঞ্জস্যপূর্ণ: 2009 ইতিবাচক চাপের অধীনে দরজা সমাবেশগুলির ফায়ার টেস্টের জন্য স্ট্যান্ডার্ড

III.প্রধান কর্মক্ষমতা বৈশিষ্ট্য:

3.1 একটি চুল্লি একাধিক উদ্দেশ্যে ব্যবহার করা যেতে পারে এবং একাধিক মানগুলির সাথে সামঞ্জস্যপূর্ণ হতে পারে।

3.2 প্রতিটি রাস্তার তাপমাত্রা, চাপ এবং প্রবাহের হারের মতো বিভিন্ন দিকগুলির ডেটা সংগ্রহ করতে উচ্চ-নির্ভুল অধিগ্রহণ কার্ড গ্রহণ করুন এবং দহনের সময় প্রকৃত তথ্যের রিয়েল-টাইম পুনরুত্পাদন করতে মাইক্রোকম্পিউটার দ্বারা বিশ্লেষণ, প্রক্রিয়া এবং নিয়ন্ত্রণ করুন, এবং সরাসরি মাইক্রোকম্পিউটার বিশ্লেষণ এবং সংকল্প দ্বারা ফলাফল প্রাপ্ত;সিস্টেমটি উচ্চ মানের, উচ্চ গতির অপারেশন এবং উন্নত তা নিশ্চিত করতে পুরো মেশিনটি সমস্ত উচ্চ-মানের ডিভাইস গ্রহণ করে।

3.3 উচ্চ-নির্ভুল অধিগ্রহণ কার্ড + মাল্টি-সার্কিট মডিউল + PLC + কম্পিউটার গ্রহণ করুন এবং চমৎকার স্থিতিশীলতা, পুনরাবৃত্তিযোগ্যতা এবং পুনরুত্পাদনযোগ্যতা সহ PID স্বয়ংক্রিয় নিয়ন্ত্রণ মোড প্রয়োগ করুন।

3.4 WINDOWS XP অপারেশন ইন্টারফেস এবং ল্যাবভিউ, গ্লোবাল নির্ভুল সরঞ্জামগুলির জন্য একটি বিশেষ বিকাশ সফ্টওয়্যার গ্রহণ করা, ইন্টারফেস শৈলীটি তাজা, সুন্দর এবং সহজ।পরীক্ষার সময়, পরিমাপের ফলাফলগুলি রিয়েল টাইমে প্রদর্শিত হয় এবং নিখুঁত বক্ররেখাটি গতিশীলভাবে আঁকা হয় এবং ডেটা স্থায়ীভাবে সংরক্ষণ, পড়া এবং মুদ্রণ করা যায়।উচ্চ বুদ্ধিমত্তা, নির্দেশিত মেনু অপারেশন, সহজ এবং স্বজ্ঞাত বৈশিষ্ট্য সহ, যাতে পরীক্ষার ফলাফল আরও সঠিক হয়।

3.5 চুল্লির ডিজাইন লাইফ 15 বছরেরও বেশি, এবং চুল্লিটি আমেরিকান GOVMARK (গোমাক) প্রযুক্তিতে নির্মিত।পাঁচ-স্তর গঠন, যখন ভিতরের স্তর তাপমাত্রা 1300 ℃, বাইরের স্তর তাপমাত্রা ঘরের তাপমাত্রা হয়;দীর্ঘ সেবা জীবন, অভ্যন্তরীণ স্তরের নিরোধক উপাদান (অংশ পরা) প্রতিস্থাপন করা সহজ।

3.6 এয়ার ডাক্ট থার্মাল প্রোটেকশন, প্রেসার রিলিজ প্রোটেকশন, লিকেজ প্রোটেকশন, গ্যাস লিক ডিটেকশন, গ্যাস লাইন সেফটি প্রোটেকশন, বার্নার সেফটি প্রোটেকশন এবং অন্যান্য নিরাপত্তা সুবিধা সহ একাধিক নিরাপত্তা সুরক্ষা ব্যবস্থা সব দিক থেকে নিরাপত্তা ফ্যাক্টর উন্নত করতে।

3.7 চুল্লি থেকে উত্তোলিত উচ্চ তাপমাত্রার গরম বাতাস জল-ঠান্ডা এবং বায়ু-ঠাণ্ডা, এবং জল সঞ্চালন জল ব্যবহার করে, যা শক্তি সংরক্ষণ উন্নত করে।

IVচুল্লির স্ট্রাকচারাল ইঞ্জিনিয়ারিং ডিজাইন

4.1 চুল্লি নির্মাণ: চুল্লিটি 15 বছরেরও বেশি সময় ধরে চলার জন্য ডিজাইন করা হয়েছে, এবং চুল্লিটি মার্কিন যুক্তরাষ্ট্র থেকে GOVMARK (গোমাক) প্রযুক্তি ব্যবহার করে তৈরি করা হয়েছে।পাঁচ-স্তরের গঠন, যখন ভিতরের স্তর 1300°C হয়, বাইরের স্তরের তাপমাত্রা হল ঘরের তাপমাত্রা;দীর্ঘ সেবা জীবন, অভ্যন্তরীণ স্তরের নিরোধক উপাদান (পরা অংশ) প্রতিস্থাপন করা সহজ।পাঁচ-স্তর কাঠামো, বাইরে থেকে ভিতরে, নিম্নরূপ: প্রথম স্তরটি একটি ইস্পাত ফ্রেম;দ্বিতীয় স্তরটি একটি পরিধি হিসাবে লাল ইট দিয়ে নির্মিত;তৃতীয় স্তরটি অবাধ্য উচ্চ-তাপমাত্রা অ্যাসবেস্টস;চতুর্থ স্তরটি অবাধ্য ইট;পঞ্চম স্তরে জিরকোনিয়াম অবাধ্য উচ্চ-তাপমাত্রার তুলা রয়েছে, যার অবাধ্য তাপমাত্রা 1600°C।

4.2 উচ্চ তাপমাত্রা প্রতিরোধী উপকরণ.

4.2.1 অবাধ্য ইট: সর্বোচ্চ তাপমাত্রা প্রতিরোধের জন্য তাপমাত্রা ব্যবহার করুন 1750 ℃, দীর্ঘ সময়ের উচ্চ তাপমাত্রা প্রতিরোধের 1600 ℃, বাল্ক ঘনত্ব 1.0g/cm3, ঘরের তাপমাত্রা সংকোচনের শক্তি 3.2MPa এর চেয়ে বেশি, 1400 ℃ রিফায়ারড লাইন পরিবর্তন, 0 এর 5%। পরিবাহিতা 0.4W/m এর চেয়ে ভালো - K

4.2.2 বন্ধনের জন্য শিল্প অবাধ্য বাইন্ডার: তাপমাত্রা 1400℃ ব্যবহার করুন।

4.2.3 চুল্লি উচ্চ-তাপমাত্রা প্রতিরোধী তুলা: জিরকোনিয়াম-ধারণকারী অবাধ্য উচ্চ-তাপমাত্রা তুলা, 50 মিমি পুরুত্ব, 1600 ℃ দীর্ঘ সময়ের অবাধ্য তাপমাত্রা, শিল্প ভাটা বিশেষ নিরোধক উপকরণ ব্যবহার করে।

4.3 ফ্রেমের জন্য উপাদান: "ইন্ডাস্ট্রিয়াল ফার্নেস ডিজাইন ম্যানুয়াল" (তৃতীয় সংস্করণ) অনুযায়ী নির্বাচন, অধ্যায় 11 - চুল্লির জন্য কাঠামোগত অংশ, বিভাগ 3 - ইস্পাত নির্বাচন, ফার্নেস পিলার, সাইড পিলার, আর্চ ফুট বিম, ফোর্স ক্রসবিম এবং টাই রড ইত্যাদি Q235-A ইস্পাত, চুল্লি বাইরের প্রাচীর ইস্পাত প্লেট চয়ন Q215-A ইস্পাত.চুল্লি ইস্পাত উপাদান: কম নয় Q235;চুল্লি ইস্পাত প্লেট: বেধ ≥ 3 মিমি।ইস্পাত ফ্রেম ব্যবহার করে অনুভূমিক চুল্লি শরীরের উপাদান, প্রতিস্থাপনযোগ্য.

4.4 চুল্লির আকার: 3000mm (W)*3000mm (H)*1500mm (D)।

4.5 চুল্লি ইস্পাত কাঠামো এবং পাইপ বিরোধী জারা চিকিত্সা: আবরণ তিনটি স্তর ব্যবহার করে, সমস্ত উচ্চ তাপমাত্রা প্রতিরোধী বিরোধী জারা আবরণ, কালো এবং ধূসর বাইরের স্তর.
