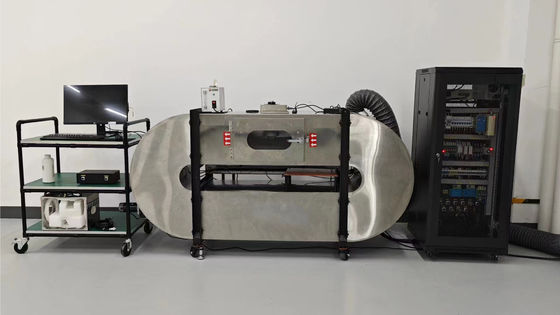

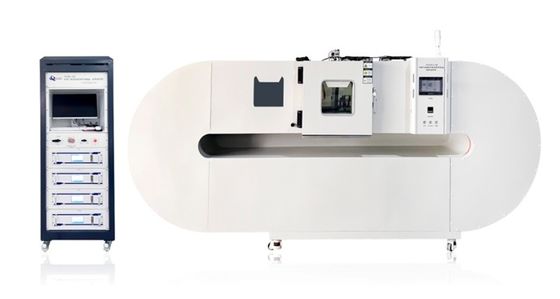

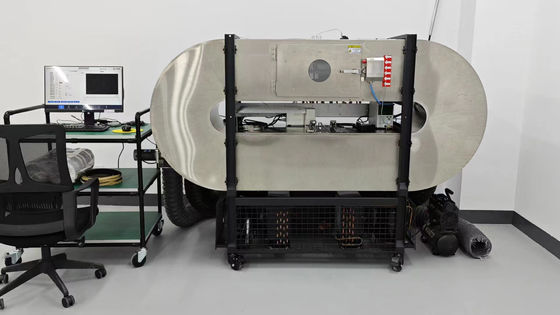

EN54-7/EN14604 ধোঁয়া আগুন সনাক্তকারী পরীক্ষার টানেল

পণ্যের প্রবর্তন

I. প্রয়োগের ক্ষেত্রঃ

1.১ ছড়িয়ে পড়া আলো অনুযায়ী স্থাপন করা সিভিল বিল্ডিংগুলিতে প্রযোজ্য,প্রেরিত আলো নীতি (ফোটো ইলেকট্রিক নীতি) স্বাধীন ধোঁয়া সংবেদক অগ্নি সনাক্তকরণ বিপদাশঙ্কা, পয়েন্ট-টাইপ ধোঁয়া সংবেদক আগুন সনাক্তকারী ডিটেক্টর প্রতিটি কার্যকরী পরীক্ষায়।

1.২ পরীক্ষার পয়েন্টঃ

1.2.১ প্রতিক্রিয়া প্রান্তিক পরীক্ষা

1.2.২ ফাংশন টেস্ট

1.2.3 মেরু বিপরীত পরীক্ষা

1.2.4 পাওয়ার অন টেস্ট

1.2.5 পুনরাবৃত্তিযোগ্যতা পরীক্ষা;

1.2.6 ওরিয়েন্টেশন টেস্ট;

1.2.7 ধারাবাহিকতা পরীক্ষা;

1.2.8 বায়ু প্রবাহ পরীক্ষা;

1.2.9 পরিবেষ্টিত আলোর পরীক্ষা;

1.2.১০ উচ্চ তাপমাত্রা পরীক্ষা

২য় মান

2.1 EN54-7"পয়েন্ট টাইপ ধোঁয়া সনাক্তকারী ডিটেক্টর": EN14604 মেনে চলুন

III প্রধান প্রযুক্তিগত বৈশিষ্ট্যঃ

3.1 রিং বক্সঃ মডুলার ডিজাইন, একটি সেন্সর প্রাক-হোল, সংরক্ষিত উৎপাদন প্লাগ ফ্রেম ইন্টারফেস, আপগ্রেড এবং সম্প্রসারণের স্থান সহ;

3.2 কন্ট্রোল পার্টঃ GXWORKS2 এবং GOOLMAYHMI ডেভেলপমেন্ট সফটওয়্যার দ্বারা উন্নত, পরিষ্কার এবং সহজ ইন্টারফেস সহ, এটি স্বয়ংক্রিয়ভাবে অ্যালার্ম, বায়ু পরিবর্তন, রেকর্ড, স্বয়ংক্রিয় কোণ ঘূর্ণন সনাক্ত করতে পারে,বাতাসের গতি পরিবর্তন, ইত্যাদি, এবং পরীক্ষার পরামিতি যেমন বায়ুর গতি, তাপমাত্রা, ঘনত্ব, এবং ধোঁয়া বৃদ্ধি হার প্রদর্শন;

3.3 অপটিক্যাল ডেনসিটোমিটারঃ প্রতিফলন, কম্পন বিচ্ছিন্ন নকশা, স্বয়ংক্রিয় শূন্য সংশোধন, ধোঁয়া দূষণ পরিমাপের বিচ্যুতির স্বয়ংক্রিয় সংশোধন;

3.4 পরীক্ষার ধোঁয়াঃ তরল প্যারাফিন এয়ারোসোল জেনারেটরের ব্যবহার। অভিন্ন কণা আকারের বিতরণ, স্থিতিশীল ধোঁয়া উত্পাদন, কণা আকার ধোঁয়া কণা সংখ্যা 90% এরও বেশি।স্বয়ংক্রিয়ভাবে ধোঁয়া তৈরিকন্ট্রোল হোস্ট দ্বারা ধোঁয়া উঠার হারের বন্ধ লুপ নিয়ন্ত্রণ, পাইপলাইন থেকে অবশিষ্ট ধোঁয়া স্বয়ংক্রিয়ভাবে অপসারণ;

3.5 বায়ু, ধোঁয়া মিশ্রণ এবং গরম করার জন্য সঞ্চালন বাক্সঃ ছয়টি সঞ্চালন ভ্যান, পিডব্লিউএম নিয়ন্ত্রণ ব্যবহার করে ভ্যান, দ্বি-স্তর ধোঁয়া মিশ্রণ বোর্ড, এসসিআর নিয়ন্ত্রণ গরম করার রড;

3.6 মোটরযুক্ত উত্তোলন প্লেটঃ সার্ভো মোটর দ্বারা নিয়ন্ত্রিত, স্বয়ংক্রিয়ভাবে ধোঁয়া ইনস্টলেশনের উত্তোলন প্লেটের এজিমুথ নিয়ন্ত্রণ করে, অ্যাডাপ্টার প্লেট দিয়ে সেট করা হয়;

3.7 নির্গমন ধোঁয়া এবং বায়ু বিনিময় অংশঃ উচ্চ প্রবাহের ফ্যান দ্বারা নিয়ন্ত্রিত হয়, কম্পিউটার প্রোগ্রামের এক্সিকিউশন দ্বারা নিয়ন্ত্রিত চেক ভালভ সহ;

3.8 বায়ু গ্রহণ ব্যবস্থাঃ ধোঁয়াশা বাক্সে পরিষ্কার বায়ু গ্রহণ নিশ্চিত করার জন্য মাল্টি-স্তর ফিল্টার গ্রহণ;

IV. প্রধান প্রযুক্তিগত পরামিতি:

4.১ যন্ত্রের গঠনঃ এটিতে একটি রিংযুক্ত বাক্স, ধোঁয়া উৎপন্ন করার যন্ত্র, পরীক্ষার এলাকা, ধোঁয়া ঘনত্বের পরিমাপ, বায়ু প্রবাহ নিয়ন্ত্রণের অংশ এবং পরিমাপের অংশ রয়েছে;

4.২ টেস্ট বক্সঃ

4.2.১ রচনাঃ পরীক্ষার এলাকা, মোটরযুক্ত উত্তোলন ডিস্ক, ধোঁয়া নিষ্কাশন এবং বায়ু বিনিময় অংশ, বায়ু গ্রহণ অংশ এবং পরিমাপ অংশ গঠিত;

4.2.2 গঠনঃ বন্ধ লুপের হার্মেটিক বাক্সের গঠন। বাক্সটি তিন স্তরযুক্ত, অভ্যন্তরীণ স্তরটি অ্যালুমিনিয়াম ফয়েল, মাঝের স্তরটি রাবার-প্লাস্টিকের নিরোধক স্তর,এবং বাইরের শেল উচ্চ তাপমাত্রা ইলেক্ট্রোস্ট্যাটিক বেকিং পেইন্ট.

4.2.3 স্পেসিফিকেশনঃ পরীক্ষার এলাকা ৪২৫ মিমি*৪২৫ মিমি*১১০০ মিমি;

4.2.4 বায়ু প্রবাহের গতিঃ ০.৮ মিটার/সেকেন্ড ± ০.১ মিটার/সেকেন্ড, ০.২ মিটার/সেকেন্ড ± ০.০৪ মিটার/সেকেন্ড, ০.০ মিটার/সেকেন্ড ± ০.২ মিটার/সেকেন্ড;

4.৩ ধোঁয়া উৎপাদনের যন্ত্র:

4.3.১ পরীক্ষার ধোঁয়াঃ তরল প্যারাফিন এয়ারোসোল জেনারেটর ব্যবহার করে;

4.3.2 কণার আকারঃ 0.2mm ~ 1.0mm, ধোঁয়া কণার সংখ্যার 90% এরও বেশি;

4.3.৩ ভাল পুনরুত্পাদনযোগ্যতা এবং কণা আকারের স্থিতিশীলতা;

4.3.4 পরীক্ষার ধোঁয়া বাক্সে ধোঁয়া ইনজেকশন হারঃ ফটো ইলেকট্রিক ডিটেক্টর (এম মান): 0.015dBm-1 মিনিট-1≤Δm/Δt≤0.1dBm-1 মিনিট-1;

4.3.5 ধোঁয়া উৎপাদন এবং পরীক্ষার ধোঁয়ার স্থিতিশীলতাঃ ধোঁয়া বৃদ্ধি হারের স্থিতিশীলতা dBm-1min-1 পর্যবেক্ষণ করে পরীক্ষার ধোঁয়ার স্থিতিশীলতা নিশ্চিত করা;

4.3.6 ধোঁয়া উৎপন্ন নিয়ন্ত্রণ মোডঃ

4.3.6.1 ধোঁয়া উঠার মোডঃ ধীরে ধীরে ধোঁয়া উঠার হার অনুযায়ী ধোঁয়া ঘনত্ব বৃদ্ধি এবং প্রক্রিয়া ধোঁয়া উঠার হার ঘনিষ্ঠ লুপ সংশোধন;

4.3.6.২ ধ্রুবক ধোঁয়া মোডঃ ধোঁয়া ধ্রুবক ধোঁয়া ধারণায় উঠার পর ধোঁয়া ধারণার মানকে পূর্বনির্ধারিত স্তরে রাখুন,এবং ধ্রুবক ধোঁয়ার ঘনত্বের ওঠানামা হার ±0 এর বেশি নয়.01 ডিবি/মিটার।

4.4 প্রতিক্রিয়া থ্রেশহোল্ডের পরিমাপঃ

4.4.১ পরিমাপ পদ্ধতিঃ অপটিক্যাল পদ্ধতিতে পরিমাপ করা হয়;

4.4.২ অপটিক্যাল পদ্ধতিতে প্রতিক্রিয়া প্রান্তিকের পরিমাপ।

4.4.2.1 কাজ নীতিঃ আলোর সংবেদনশীলতা সহগ m মান (ইউনিট dB / m) সঙ্গে যে ডিটেক্টর অ্যালার্ম মুহূর্ত ধোঁয়া ঘনত্ব, photoelectric ডিটেক্টর দ্বারা পরিমাপ, অর্থাৎ,আলোর সংবেদনশীলতার মান m (ইউনিট dB / m), গণনার সূত্র m = (10 / d) lg (P0 / P);

4.4.2.২ অপটিক্যাল পরিমাপের দৈর্ঘ্যঃ ১.১ মিটারের বেশি নয়;

4.4.2.3 ইমিটারঃ 800nm ~ 950nm এর রাশির তরঙ্গদৈর্ঘ্য;

4.4.2.4 প্রতিক্রিয়া সময় (T90): ≤3s;

4.4.2.5 পরিমাপ পরিসীমাঃ আলোর হ্রাস সহগ পরিসীমা ০.০০১-১.১ ডিবি/মি;

4.4.2.6 পরিমাপের ত্রুটিঃ (m*5%±0.02) dB/m;

4.4.2.7 রেজোলিউশনঃ ০.০০১ ডিবি/মিটার;

4.4.2.8 প্রতিটি পরিমাপের আগে, পরিমাপ যন্ত্রের রিডিং পরিষ্কার বাতাসে (শূন্য পয়েন্ট) রিডিংয়ের সাথে তুলনা করা হয় এবং পরিমাপের ত্রুটি ≤0.02dB/m হয়;

4.4.2.9 আলোর উৎসঃ 800nm~950nm ইনফ্রারেড আলোর উৎস;

4.4.2.১০ রিসেপ্টর: জাপান হামামাতসু সিলিকন লাইট টিউব।

4.5 উচ্চ তাপমাত্রা পরীক্ষাঃ

4.5.1 ধোঁয়াশা বাক্সের কাজের তাপমাত্রাঃ ঘরের তাপমাত্রা ~ 70°C;

4.5.২ তাপমাত্রা বৃদ্ধির হারঃ <১°C;

4.5.৩ গরম করার ক্ষমতাঃ ৩ কিলোওয়াট;

4.5.3 তাপমাত্রার অভিন্নতাঃ পরীক্ষার এলাকার ক্রস-সেকশনে প্রতিটি অঞ্চলের বিচ্যুতি ≤ 0.2 °C;

4.5.4 এক-কী স্টার্ট, অ্যালার্ম স্বয়ংক্রিয় সনাক্তকরণ, কোণ ঘূর্ণন স্বয়ংক্রিয় সমাপ্তি, ঠান্ডা প্রান্তিক পরীক্ষা, গরম, তাপ সংরক্ষণ, উচ্চ তাপমাত্রা প্রান্তিক পরীক্ষা, রেকর্ডিং, কোণ পুনরায় সেট।তাপমাত্রা বক্ররেখা, ধোঁয়ার ঘনত্বের বক্ররেখা, ধোঁয়ার হারের ক্রমবর্ধমান বক্ররেখা দেখা যায়;

4.6 ফ্ল্যাশ ডিভাইসঃ

4.6.১ কাঠামোঃ একটি হেক্সাহেড্রাল ঘনক্ষেত্রের বাক্স যার ভিতরে চারটি অ-পানযোগ্য পৃষ্ঠ রয়েছে এবং ভিতরের দিকে আলোকিত অ্যালুমিনিয়াম ফয়েল দিয়ে আবৃত;

4.6.২ ফ্লুরোসেন্ট ল্যাম্পঃ প্রতিটি ফ্লুরোসেন্ট ল্যাম্পের পাওয়ার ৩০ ওয়াট, রঙের তাপমাত্রা ৩২০০ কে^-৪২০০ কে এবং ব্যাস প্রায় ৩৮০ মিমি। তারা চারটি বন্ধ পৃষ্ঠের প্রত্যেকটির অভ্যন্তরে সংযুক্ত থাকে;

4.6.৩ ডিটেক্টরটি হেক্সাহেড্রনের উপরের পৃষ্ঠের কেন্দ্রে মাউন্ট করা হয় যাতে আলো উপরের, নীচের এবং পাশ থেকে ডিটেক্টরে পৌঁছতে পারে;

4.6.4 ল্যাম্পঃ ব্যবহারের পর প্রথম ১০০ ঘন্টা বয়স্ক হওয়া, ল্যাম্পটি নষ্ট করার পর ২০০০ ঘন্টা ব্যবহার করা;

4.6.5 বাহ্যিক মাত্রাঃ ৩৮০ * ৩৮০ * ৩৮০ মিমি।

4.7 নিয়ন্ত্রণ বিভাগঃ

4.7.১ এর দুটি অংশ রয়েছেঃ টাচ স্ক্রিন এবং কম্পিউটার কন্ট্রোল অংশ;

4.7.২ পরীক্ষার বক্ররেখাঃ ধোঁয়া ঘনত্বের বক্ররেখা, ধোঁয়া বাড়ার বক্ররেখা;

4.7.3 ডেটা অ্যাক্সেস এবং রেকর্ডিংঃ পরীক্ষার ডেটা স্বয়ংক্রিয়ভাবে সঞ্চয় করা হয়, সর্বোচ্চ 10000 আইটেম প্রতি আইটেম, এক্সেল রিপোর্ট গঠন করতে পারে;

4.7.4 তথ্য সংগ্রহঃ সংগ্রহ কার্ড, তাপমাত্রা মডিউল, এডি মডিউল নিয়ে গঠিত;

4.8 সামগ্রিক কাঠামোঃ

4.8.1 শ্যাসি উপাদানঃ উচ্চ মানের ইস্পাত প্লেট, উচ্চ তাপমাত্রা ইলেক্ট্রোস্ট্যাটিক বেকিং পেইন্ট প্রধান শরীর;

4.8.২ সামগ্রিক মাত্রাঃ দৈর্ঘ্য * প্রস্থ * উচ্চতা ২৬০০mm * ৮২০mm * ১৬৪০mm;

4.8.3 বক্স উপাদানঃ USU304 # স্টেইনলেস স্টীল, মাঝখানে 10mm তাপ নিরোধক তুলা;

4.8.4 ফিক্সিং পদ্ধতিঃ সরঞ্জামটি রোলার সহ আসে (ব্রেক সহ), পুরো ধোঁয়াশা বাক্সটি সামগ্রিক উত্তোলন (150 মিমি) দ্বারা নিয়ন্ত্রিত হতে পারে

4.8.৫ পাওয়ার সাপ্লাইঃ এসি২২০ ভোল্ট, মোট পাওয়ার ৩.৫ কিলোওয়াট।

4.৯ পরিবেশের ব্যবহারঃ

4.9.১ প্রযোজ্য পরিবেষ্টিত তাপমাত্রাঃ ১৩°সি থেকে ৩৫°সি;

4.9.২ প্রযোজ্য আপেক্ষিক আর্দ্রতাঃ ৫৫% ± ২০

4.9.৩ মাটি সমতল ও শক্ত হওয়া উচিত;

4.9.4 আশেপাশের বায়ুচলাচল;

4.9.5 অ্যান্টি-ভিব্রেশন, অ্যান্টি-লাইট পরিবেশ
