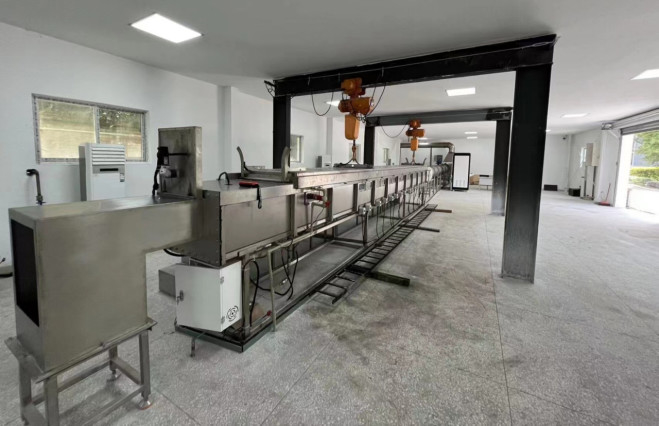

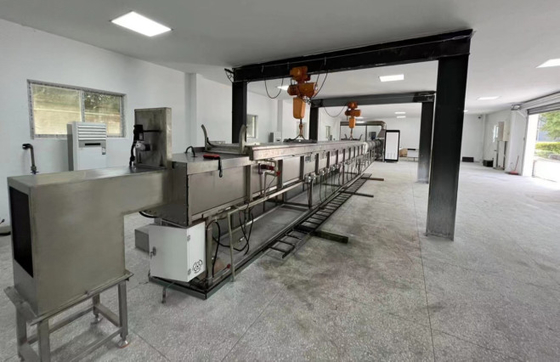

স্টেইনার টানেল ফার্নেস চেম্বার ফায়ার টেস্ট সিস্টেম ইউএল910

UL910 স্টেইনার টানেল ফার্নেস চেম্বার



নীচের মানগুলির সাথে উল্লেখ করা ডিজাইন



উল 910: পরিবেশগত বায়ু পরিবহনের জায়গাগুলিতে ব্যবহৃত বৈদ্যুতিক এবং অপটিক্যাল-ফাইবার কেবলগুলির জন্য শিখা-প্রচার এবং ধোঁয়া-ঘনত্বের মানগুলির জন্য সুরক্ষা পরীক্ষার জন্য ইউএল স্ট্যান্ডার্ড



2.1 সংক্ষিপ্তসার



এই প্রযুক্তিগত সমাধানটি উপকরণ এবং বিদ্যুতের সংহতকরণের উপর ভিত্তি করে এবং ইগনিশন সিকোয়েন্স, দহন সুরক্ষা, বৈদ্যুতিক ইন্টারলকিং, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ, ম্যানুয়াল অ্যাডজাস্টমেন্ট, মনিটরিং অ্যালার্ম, এবং ডেটা অর্জন / যোগাযোগকে একটিতে একত্রিত করতে ওমরনের উন্নত মাল্টি-ফাংশন নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে। চুল্লি তাপমাত্রা এবং চাপ নিয়ন্ত্রণ ব্যবস্থা স্বয়ংক্রিয় নিয়ন্ত্রণ এবং অনলাইন পর্যবেক্ষণের জন্য ওমরন কন্ট্রোলার + অ্যাডভান্টেক + ভিজ্যুয়াল বেসিক সফ্টওয়্যার দ্বারা গঠিত কন্ট্রোল সিস্টেম ব্যবহার করে। উপরের কম্পিউটার অ্যাডভান্টেক অপারেশন স্টেশন চুল্লির প্রয়োজনীয় প্রক্রিয়া পরামিতিগুলি পরিচালনা করে এবং পর্যবেক্ষণ করে। এটিতে ডেটা স্টোরেজ, পরিদর্শন এবং মুদ্রণ রয়েছে। , এবং অন্যান্য ফাংশন। একই সময়ে, ইউএল 910 / এনএফপিএ 262 স্ট্যান্ডার্ডের প্রয়োজনীয়তা অনুসারে, একটি উত্সর্গীকৃত দহন পরীক্ষা ঘর দহন পরীক্ষার জন্য সেট আপ করা যেতে পারে, এই দহন পরীক্ষা কক্ষটি কার্যকরভাবে স্টেইনার অনুভূমিক টানেল চুল্লিটিকে পৃথক করে, একটি অন্ধকার কক্ষ থেকে ধোঁয়া ঘনত্ব পরিমাপের শেষে ইনস্টল করা উচিত, বাহ্যিক আলো -বার্ন টেস্ট অঞ্চল থেকে হস্তক্ষেপ, গ্রহণের মতে, গ্রহণের মতে, গ্রহণের মতে। সুতরাং, পুরো পরীক্ষার সময়, আশেপাশের বায়ুচাপের চেয়ে 0-12 পিএ (0-0.05 ইঞ্চি জলের পরিমাণ) এর নিয়ন্ত্রিত বায়ুচাপের নীচে ঘরটি রাখুন।



2.1.1 ডিজাইন শর্ত

চুল্লি প্রকার: স্টেইনার অনুভূমিক টানেল চুল্লি

চুল্লি প্রধান মাত্রা: চুল্লি আকার 7620 মিমি * 451 মিমি * 305 মিমি

চুল্লি কভার সংখ্যা: স্টেইনার অনুভূমিক টানেল চুল্লি: 1 চুল্লি কভার

চুল্লি কাজের তাপমাত্রা: 600 ℃ পর্যন্ত (ফ্লু গ্যাসের তাপমাত্রা)

জ্বালানী: কমপক্ষে 95% এর বিশুদ্ধতা সহ মিথেন

জ্বালানী ক্যালোরিফিক মান: 3500btu / lb

জ্বালানী চাপ: 0.4-0.5 এমপিএ

বার্নার মডেল: 3/4 ইঞ্চি ইউ-আকৃতির ডাবল বার্নার

ফ্লু পাইপের নিষ্কাশন তাপমাত্রা: <250 ° C, সাধারণত ফ্লু গ্যাসের তাপমাত্রা 200 ডিগ্রি সেন্টিগ্রেডের মধ্যে নিয়ন্ত্রণ করা হয়

পরীক্ষিত বস্তুর পরীক্ষার পদ্ধতি: অনুভূমিক উপাদান ফার্নেস-ফার্নেস সিলিং হোস্টিং

ডিজাইনের শর্তগুলি 15 কেভিএ, 380 ভি/220 ভি, 3 পর্যায়। দ্রষ্টব্য: ভোল্টেজ কাস্টমাইজ করা যায়।

2.1.2 কাঠামোগত পরামিতি

2.1.3 এন চুল্লি কাঠামো: অবাধ্য ইট + এসওএস 304 স্টেইনলেস স্টিল প্লেট

2.1.4 এন চুল্লি নীচে কাঠামো: অবাধ্য ইট 229 মিমি x 114.5 মিমি x 64 মিমি

2.1.5 এন টাইপ এবং বার্নারের পরিমাণ: 1 3 /4-ইঞ্চি ইউ-আকৃতির ডাবল বার্নার।

2.1.6 n ধোঁয়া নিষ্কাশন পদ্ধতি: যান্ত্রিক ধোঁয়া নিষ্কাশন + পিছনের দেয়ালে ঠান্ডা বায়ু মিশ্রণ

2.1.7 চুল্লি দরজা খোলার পদ্ধতি: অনুভূমিক উপাদান ফার্নেস-হোইস্ট সিলিং হোস্টিং এবং অনুবাদ (গ্রাহক নির্মিত)

2.1.8 ফার্নেস ডায়াগ্রাম

2.1.4 উদ্দেশ্য:

তারের এবং কেবল UL910 জ্বলনযোগ্যতা পরীক্ষার জন্য

2.1.5 ডিজাইন নীতি

উন্নত প্রযুক্তি, নির্ভরযোগ্যতা, সুরক্ষা এবং অর্থনৈতিক যৌক্তিকতার নীতিগুলি গ্রহণ করুন



2.2 চুল্লি কাঠামো



2.2.1 চুল্লি শেল

চুল্লি ইস্পাত কাঠামোটি স্কোয়ার টিউব / আয়তক্ষেত্রাকার টিউব এন্ড, সাইড সোজা এবং ফার্নেস বডি ইস্পাত প্লেট দ্বারা গঠিত। উচ্চ শক্তির সাথে ঝালাই হওয়ার পরে, এটি একটি শক্ত পুরো গঠন করে, যা দীর্ঘ সময়ের জন্য বিকৃতি ছাড়াই ব্যবহার করা যেতে পারে।

ফার্নেস বডি ইস্পাত প্লেট: sus304, 3 = 3 মিমি

চুল্লি ফ্রেম: কিউ 235-এ, স্কোয়ার টিউব / আয়তক্ষেত্রাকার টিউব

চুল্লি ট্রান্সভার্স বারগুলি: কিউ 235-এ, স্কোয়ার টিউব/ আয়তক্ষেত্রাকার টিউব

উইন্ডো: কোয়ার্টজ গ্লাস এবং টেম্পার্ড গ্লাস ডাবল স্তর সংমিশ্রণ, Δ = 3 মিমি, 70 মিমি ± 6 মিমি × 280 মিমি ± 38 মিমি



2.2.2 চুল্লি প্রতিরোধের উপকরণ

পরীক্ষার চুল্লি রাজমিস্ত্রিটি একই সাথে রিফ্র্যাক্টরি ইট নিয়ে গঠিত, জ্বলন প্রক্রিয়া চলাকালীন প্রয়োজনীয় বায়ু অশান্তি সরবরাহ করার জন্য, ছয়টি 229 মিমি দীর্ঘ x 114.5 মিমি প্রশস্ত x 64 মিমি পুরু তাপ-প্রতিরোধী ইট (প্রাচীরের দীর্ঘ উল্লম্ব লাইন এবং 114.5 মিমি দীর্ঘ সমান্তরাল লাইন) স্থাপন করে প্রাপ্ত। রিফ্র্যাক্টরি ইট সেন্টারলাইনে পরিমাপ করা বার্নার সেন্টারলাইন অনুসারে, উইন্ডোটির কাছে অবাধ্য ইটগুলি (উইন্ডোগুলিকে বাধা না দিয়ে) 1.98 মি ± 152 মিমি, 3.96 মি ± 152 মিমি এবং 5.79 ± 152 মিমি, অন্য দিকের দূরত্ব 1.37 মিমি, 2.90 মিমি ± 152 মিমি এবং 4.88 মিমি।

সর্বোচ্চ তাপমাত্রা প্রতিরোধের: 1427 ℃ (2600 ℉)

বাল্ক ঘনত্ব: 0.77 ± 0.046g/সেমি 3

গড় তাপমাত্রায় তাপ পরিবাহিতা:

260 ℃ (500 ℉) 0.23W/m · ℃ ℃

538 ℃ (1000 ℉) 0.27 ডাব্লু/এম · ℃ ℃

815 ℃ (1500 ℉) 0.32 ডাব্লু/এম · ℃ ℃

1093 ℃ (1500 ℉) 0.37 ডাব্লু/এম · ℃ ℃

২.২.৩ চুল্লি দরজা এবং প্রেসিং মেকানিজম

চুল্লি দেহের উপরে অপারেশন চুল্লি দরজা, চুল্লি শরীরের জন্য সিলিং ডিভাইস হিসাবে। ধাতু এবং অজৈব ইনসুলেটরগুলির সমন্বয়ে গঠিত, ইনসুলেটরগুলি অজৈব ইনসুলেটরগুলির সমন্বয়ে গঠিত, 51 মিমি ± 6 মিমি পুরু পুরু অজৈব ইনসুলেটর উপাদান

অনুভূমিক চুল্লি দরজাটি বিভাগের ইস্পাত দ্বারা ld ালাই করা হয়, কমপ্যাক্ট করার জন্য স্ব-ওজনের উল্লম্ব উত্তোলন পদ্ধতি ব্যবহার করুন, চুল্লিটির শর্তটি পর্যবেক্ষণ করতে, চুল্লি প্রাচীরের উভয় পাশে ইনস্টল করা পর্যবেক্ষণ উইন্ডোগুলি পর্যবেক্ষণ করার জন্য, কার্যকর সীল পেতে, একটি কার্যকর জল সীলমোহর হিসাবে একটি কার্যকর জল সীলমোহর হিসাবে কাজ করে না, তবে জল উত্স হিসাবে কাজ করে না, এটি সঞ্চালন করতে পারে না, তবে এটি সরবরাহ করতে পারে না, দহন পরীক্ষার সময় তাপ এবং কার্যকরভাবে চুল্লি শরীরকে সুরক্ষা দেয়।

La াকনা তুলতে ল্যাবটির ক্রেন সরবরাহ করা উচিত।

সর্বোচ্চ 1050 পর্যন্ত কার্যকর ব্যবহারের তাপমাত্রা ℃；

ঘনত্ব: 335 ± 5 কেজি/এম 3;

তাপ পরিবাহিতা: 0.085w/mk@400 ℃

মাত্রা 7620 ± 50 মিমি*451 ± 5 মিমি*305 ± 5 মিমি

2.2.4 ইনলেট চেম্বার এবং ইনলেট বাফল

চুল্লি ইস্পাত কাঠামোটি স্কোয়ার টিউব / আয়তক্ষেত্রাকার টিউব এন্ড, সাইড সোজা এবং ফার্নেস বডি ইস্পাত প্লেট দ্বারা গঠিত। উচ্চ শক্তির সাথে ঝালাই হওয়ার পরে, এটি একটি শক্ত পুরো গঠন করে, যা দীর্ঘ সময়ের জন্য বিকৃতি ছাড়াই ব্যবহার করা যেতে পারে। বায়ু গ্রহণের বাফলটি বায়ুসংক্রান্তভাবে নিয়ন্ত্রিত হয় এবং স্বয়ংক্রিয়ভাবে খোলা এবং বন্ধ করা যায়। ইনটেক চেম্বার এই উপাদানটির 298.5 মিমি ± 6 মিমি × 464 মিমি ± 6 মিমি এর একটি আয়তক্ষেত্রাকার খোলার থাকবে যাতে বাতাসকে দহন পরীক্ষা চেম্বারে নিকটস্থ বাফলের মধ্য দিয়ে যেতে দেয়।

চুল্লি ইস্পাত প্লেট: sus304, 3 = 3 মিমি

চুল্লি ফ্রেম: কিউ 235-এ, স্কোয়ার টিউব / আয়তক্ষেত্রাকার টিউব

চুল্লি ট্রান্সভার্স পাঁজর: কিউ 235-এ, স্কোয়ার টিউব / আয়তক্ষেত্রাকার টিউব

2.2.4 ধোঁয়া নিষ্কাশন সিস্টেম এবং চুল্লি চাপ নিয়ন্ত্রণ সিস্টেম

চুল্লি এবং নিষ্কাশন গ্যাসের চাপ এবং তাপমাত্রা স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করার জন্য চুল্লি দেহের নিষ্কাশন যান্ত্রিক নিষ্কাশনের রূপ গ্রহণ করে। এটিতে ট্রানজিশন বিভাগ, ধোঁয়া নিষ্কাশন পাইপলাইন, স্বয়ংক্রিয় প্রজাপতি ভালভ এবং ডিফারেনশিয়াল প্রেসার কন্ট্রোল সিস্টেম অন্তর্ভুক্ত রয়েছে। রূপান্তর বিভাগ: প্রস্থে 902 মিমি ± 686 মিমি ± 6 মিমি দৈর্ঘ্যের সাথে একটি আয়তক্ষেত্রাকার বিভাগ স্টেইনলেস স্টিল উপাদান × 438 মিমি ± 6 মিমি উচ্চতা, এবং একটি 457 মিমি ± 6 মিমি এটি একটি দীর্ঘ আয়তক্ষেত্রাকার উপবৃত্তাকার ট্রানজিশনাল বিভাগের সাথে একটি দীর্ঘতর পাইপের সাথে সংযুক্ত রয়েছে (একটি দৈর্ঘ্যের সাথে সংযুক্ত রয়েছে। ট্রানজিশনাল বিভাগের বাহ্যিকটি 130 কেজি / এম 3 এর ঘনত্ব সহ একটি 51 মিমি সিরামিক ফাইবার কভার দিয়ে অন্তরক হয়। ইস্পাত প্লেটটি SOS304, Δ = 1.5 মিমি। এক্সস্টাস্ট পাইপ: 406 মিমি ± 3 মিমি আইডি এক্সস্ট এক্সস্ট পাইপ, ট্রানজিশন বিভাগের নিষ্কাশন প্রান্ত থেকে 4.88 মিটার থেকে 5.49 মিটার থেকে ধোঁয়া পরিমাপ সিস্টেমের কেন্দ্র লাইনে প্রসারিত, যাতে সম্পূর্ণ মিশ্র নিষ্কাশন গ্যাস প্রবাহ সরবরাহ করা যায়। এক্সস্টাস্ট পাইপ খোলার ফলে এক্সস্টাস্ট ট্রান্সমিশন অংশের শুরু থেকে ধোঁয়া সনাক্তকরণ সিস্টেম পর্যন্ত কমপক্ষে 51 মিমি উচ্চ তাপমাত্রার অজৈব উপাদান দিয়ে অন্তরক করা হবে। ইস্পাত প্লেটটি SOS304, Δ = 1.5 মিমি। ডিফারেনশিয়াল প্রেসার কন্ট্রোল সিস্টেম: ডিটেক্টরটিতে কলামের দৈর্ঘ্যের একটি স্টেইনলেস স্টিল কলাম থাকা উচিত কলামের বাইরের ব্যাসের দ্বিগুণ রেট দেওয়া হয়েছে, খসড়া গেজ ট্যাপের দৈর্ঘ্য 25 ± 12 মিমি। 25 ± 12 মিমি, এবং একটি কেন্দ্রীয় কঠিন পার্টিশন। দ্বি -নির্দেশমূলক তদন্তটি একটি চাপ সেন্সরের সাথে সংযুক্ত থাকে, যা কার্যকরভাবে চুল্লিটির চাপের মানটি পড়তে পারে।



এক্সস্টাস্ট ড্যাম্পার: 406 মিমি আইডি পাইপের একক-পিস পাইপ ফ্লো কন্ট্রোল ড্যাম্পারটি ধোঁয়া পরিমাপ সিস্টেমের এক্সস্টাস্ট পাইপের নীচে 1.68 মি ± 0.15 মিটার নীচে ইনস্টল করা হয় এবং কেন্দ্রের লাইনটি কেন্দ্রের লাইনে থাকে।

এক্সস্টাস্ট ট্রানজিশন উপাদানগুলির আপেক্ষিক অবস্থানগুলি নিষ্কাশন নালী, ধোঁয়া পরিমাপ সিস্টেম এবং এক্সস্টাস্ট নালী ড্যাম্পারগুলি চিত্রটিতে দেখানো হয়েছে।

পুরো পরীক্ষা প্রক্রিয়া চলাকালীন বায়ু প্রবাহের নিয়ন্ত্রণ বজায় রাখার জন্য, এক্সস্টাস্ট পাইপ ড্যাম্পারটি একটি ক্লোজড-লুপ প্রতিক্রিয়া সিস্টেম দ্বারা নিয়ন্ত্রণ করা উচিত যা ডিফারেনশিয়াল চাপ নিয়ন্ত্রণ ব্যবস্থার সাথে কার্যকর যোগাযোগ গঠন করে।

2.2.5 প্রভাব অঙ্কন: স্টেইনার টানেল ফার্নেস চেম্বার

2.3 বার্নিং সিস্টেম



2.3.1 বার্নার

বার্নারে গ্যাসটি একটি একক ইনলেট নালী দ্বারা সরবরাহ করা উচিত, প্রতিটি বার্নারে টি-বিভাগের মাধ্যমে ছড়িয়ে দেওয়া উচিত। কনুই টিউব 19 মিমি (0.75 ইঞ্চি) এয়ার আউটলেটের জন্য রেট করা হয়েছে, বার্নার বিমানটি পরীক্ষার কক্ষের মেঝে সমান্তরাল হওয়া উচিত। এটি গ্যাসকে সরাসরি নমুনার উপরে নির্দেশিত করার অনুমতি দেয়। প্রতিটি বার্নার তার জ্বলন টেস্ট চেম্বারের কেন্দ্ররেখার প্রতিটি পাশে 102 মিমি ± 6 মিমি সেন্টারলাইন ব্যবহার করে যাতে পজিশনগুলি তৈরি হয় যাতে বার্নার শিখা সমানভাবে বিতরণ করা হয়।

দীর্ঘ দূরত্ব, গ্যারান্টিযুক্ত সুরক্ষা কর্মক্ষমতা, উচ্চ ভোল্টেজ ইগনিটার, 44 কেভি, 50 এমএ, ইগনিশন ইলেক্ট্রোডের সর্বনিম্ন ভোল্টেজ 1.8 কেভিপি থেকে গ্যাসের চুলা জ্বলতে বৈদ্যুতিন ইগনিশন সিস্টেম ব্যবহার করুন।

2.3.2 ভালভ গ্রুপ

2.3.3.1 গ্যাস পাইপলাইন সিস্টেম

95% এরও কম নয় এমন বিশুদ্ধতা সহ মিথেনকে বলের ভালভের মাধ্যমে চুল্লিতে প্রেরণ করা হয়, চাপ হ্রাস করা ভালভ, চাপ গেজস, দুটি সোলেনয়েড ভালভ এবং ভর প্রবাহ নিয়ামক।

2.3.3.2 গ্যাস পাইপলাইন উপাদান:

① চাপ হ্রাস ভালভ: জাপান আইটিও মিরাই চাপটি ইনলেট চাপ ক্ষতিপূরণ এবং শূন্য চাপ শাটডাউন সহ ভালভকে হ্রাস করে, সেট বসন্তের উত্তেজনা অনুসারে। চাপ নিয়ন্ত্রণকারী ভালভের আউটলেট চাপ স্থির থাকে এবং গ্যাস প্রবাহের পরিবর্তনের দ্বারা প্রভাবিত হয় না। চাপ হ্রাসকারী ভালভের মধ্য দিয়ে যখন কোনও গ্যাস প্রবাহিত হয় না, তখন নিয়ন্ত্রক ভালভ স্বয়ংক্রিয়ভাবে বন্ধ হয়।

② সোলেনয়েড ভালভ: কেটে ফেলার জন্য উন্মুক্ত, দ্রুত সমাপ্তির সময় 1 সেকেন্ড, একটি দ্রুত প্রতিক্রিয়া খেলুন এবং দ্রুত কাটা বন্ধ করুন। সর্বাধিক কাজের ফ্রিকোয়েন্সি: 20 বার / মিনিট, সর্বাধিক কাজের চাপ: 360 এমবার।

③ চাপ সুইচ চাপ গেজ: প্রধান গ্যাস পাইপলাইনের চাপ পরিমাপ করুন এবং কমিশনিং পর্বের সময় গ্যাসের চাপের সামঞ্জস্য করার পথ প্রশস্ত করুন, যা নিশ্চিত করতে পারে যে গ্যাস পাইপলাইনের চাপ একটি সাধারণ স্তরে বজায় রাখা হয়। চাপের পরিসীমা: 0 ~ 20 কেপিএ।

④ ভর ফ্লো কন্ট্রোলার: আমেরিকান অ্যালবার্গ ভর ফ্লো কন্ট্রোলার, 316 স্টেইনলেস স্টিল, সর্বাধিক চাপ 1000pig (70 বার), ফাঁস হার 1 × 10-7 এসএমএল / এস এর চেয়ে কম, এনআইএসটি দ্বারা ক্যালিব্রেটেড, 0 ～ 5VDC এবং 4 ～ 20 এমএ সিগন্যাল, rep rep ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ～ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ ℃ আর্দ্রতা পরিসীমা 0 ～ 90%, ডিজিটাল ডিসপ্লে, গ্যাস সরবরাহ 5000 বিটিইউ (5.3MJ) / স্বয়ংক্রিয় নিয়ন্ত্রণ পরীক্ষা ন্যূনতম তাপের প্রয়োজনীয়তার সময়, সফ্টওয়্যারটি স্বয়ংক্রিয়ভাবে ব্যবহৃত গ্যাসের পরিমাণ রেকর্ড করে; এটি বার্নার আউটপুট স্ট্যান্ডার্ড 5.3MJ / মিনিট তাপের সাথে সহযোগিতা করতে পারে এবং বিভিন্ন মান অনুসারে, গ্যাস প্রবাহটি ভর প্রবাহ মিটার দ্বারা নিয়ন্ত্রণ করা যেতে পারে, পরিমাপের পরিসীমা 0 ~ 160L / মিনিট, যা বার্নার ক্যালোরিফিক মান আউটপুট পরিবর্তন করতে পারে, সর্বাধিক আউটপুট শক্তি 100MJ / মিনিটে পৌঁছাতে পারে;

⑤ গাস ফিল্টার: ইতালি গিলং গ্যাস ফিল্টার, ফিল্টার কটন অ্যাপারচার <50um



2.4 ধোঁয়া ঘনত্ব পরিমাপ সিস্টেম



2.4.1 ধোঁয়া ঘনত্ব পরিমাপ সিস্টেম আলোর উত্স

একটি আমেরিকান জিই 12 ভি সিলড ল্যাম্প, ক্লিন লেন্স, স্বয়ংক্রিয় স্পটলাইট এক্সস্টাস্ট নালীটির ক্রস বিভাগে মাউন্ট করা, হালকা মরীচিটি এক্সস্টাস্ট পাইপের উল্লম্ব অক্ষের সাথে ward র্ধ্বমুখী হওয়া উচিত, নলাকার মরীচিটি 406 মিমি (16 ইঞ্চি) আইডি এর উপরে এবং নীচে the 76 মিমি ব্যাসের খোলার মধ্য দিয়ে যেতে হবে, এবং কমপ্লেড বিটকে কেন্দ্রের মধ্য দিয়ে যেতে হবে।

2.4.2 ধোঁয়া ঘনত্ব পরিমাপ সিস্টেমের জন্য ডিভাইস প্রাপ্তি

প্রাপ্ত আলোর অনুপাত অনুসারে সরাসরি আউটপুট যে ফটোসেলগুলি আলোর উত্সের উপরে স্থাপন করা উচিত এবং আলোর পথ থেকে ব্যাটারির মোট দূরত্বটি 914 মিমি ± 102 মিমি। ফটোসেলগুলি রেকর্ডিং সরঞ্জামগুলির সাথে সংযুক্ত হওয়া উচিত, যা দেখানোর জন্য ব্যবহৃত হয় যে নিখোঁজ হওয়া ধোঁয়ায় ঘটনার আলো বিশেষ পরিস্থিতি এবং অন্যান্য প্রভাবের কারণে হ্রাস পেয়েছে।

২.৪.৪ হিটিং বক্ররেখা: ক্রমবর্ধমান ও হ্রাস তাপমাত্রা নিয়ন্ত্রণ এবং চুল্লি তাপমাত্রার বিচ্যুতিগুলির প্রয়োজনীয়তা পূরণ করুন।

২.৪.৫ চুল্লি চাপ এবং তাপমাত্রা নিয়ন্ত্রণের মানদণ্ড: প্রিহিটিং স্টিলের প্লেট এবং আনকোটেড, ফাইবার-চাঙ্গা সিমেন্ট বোর্ডের একটি স্তর ব্যবহার করে চালিত হয় 6 মিমি পুরু x 2.44 মিটার লম্বা, চেম্বারের সমর্থনগুলিতে স্থাপন করার মতো যথেষ্ট প্রশস্ত, জায়গায় অপসারণযোগ্য ছাদ সহ। জ্বালানীটি মিথেন সরবরাহ করা হয়েছিল, ইনলেট বাফলায় 16 মিমি ± 1.5 মিমি খোলার ব্যবহার করে প্রয়োজনীয় প্রবাহ হারের সাথে সামঞ্জস্য করা হয়েছিল। 76 ° C ± 3 ° C তাপমাত্রা 66 ° C ± 3 ° C না পৌঁছানো পর্যন্ত প্রিহিটিং করা হয়েছিল .0.০৯ মি ± ১৩ মিমি এ মেঝে থার্মোকল দ্বারা নির্দেশিত। দহন পরীক্ষা চেম্বারটি শীতল হওয়ার অনুমতি দেওয়া হয়েছিল যখন মেঝে থার্মোকল দ্বারা নির্দেশিত তাপমাত্রা 3.96 মিটার 41 ডিগ্রি সেন্টিগ্রেড ± 3 ডিগ্রি সেন্টিগ্রেডে পৌঁছেছিল।

২.৪..6 বায়ু প্রবাহের বেগ: এই সাতটি পয়েন্টটি টানেলটিকে সাতটি সমান বিভাগে ভাগ করে এবং প্রতিটি বিভাগের জ্যামিতিক কেন্দ্রে প্রবাহের বেগ রেকর্ড করে নির্ধারিত হয়। পয়েন্টগুলি গ্যাস চুল্লির কেন্দ্ররেখা থেকে 7 মি ± 25 মিমি এবং ছাদ সমর্থনের বিমানের 152 মিমি ± 6 মিমি নীচে রয়েছে। 1.22 মি/সেকেন্ড ± 0.025 মি/সেকেন্ড (4 ফুট/সেকেন্ড ± 0.083 ফুট/সেকেন্ড) প্রবাহের বেগ পাওয়া উচিত।

Deeepl.com এর সাথে অনুবাদ (বিনামূল্যে সংস্করণ)

২.৪.7 ফার্নেস থার্মোকল: দহন চেম্বারের বাতাসের সংস্পর্শে 9.5 মিমি ± 3 মিমি যৌথ সহ দরজায় 19 টি এডাব্লুজি নিকেল-ক্রোমিয়াম অ্যালো থার্মোকলটি পরীক্ষা চেম্বারের মেঝে দিয়ে serted োকানো হবে। থার্মোকল এর টিপটি ফাইবারগ্লাস টেপের উপরের পৃষ্ঠের নীচে 25.4 মিমি ± 3 মিমি, চুল্লি অগ্রভাগের কেন্দ্ররেখা থেকে 7.01 মি ± 13 মিমি এবং দহন চেম্বারের প্রস্থের মাঝখানে হবে। পরীক্ষার চেম্বারের তলটির পৃষ্ঠের নীচে 3.2 মিমি ± 1.5 মিমি এম্বেড করা একটি 19 এডাব্লুজি নিকেল-ক্রোমিয়াম অ্যালো থার্মোকলটি চুল্লি অগ্রভাগের কেন্দ্ররেখা থেকে 3.96 মিমি ± 13 মিমি এবং রিফ্র্যাক্টরি সিমেন্ট থেকে 7.09 মি ± 13 মিমি এবং দহন চেম্বারের প্রস্থের মাঝখানে স্থাপন করা উচিত।

কাজের পরিবেশ

ফায়ার টেস্ট চেম্বারে যেখানে টেস্ট চেম্বার এবং ধোঁয়া পরিমাপ সিস্টেমটি অবস্থিত থাকে প্রতিটি পরীক্ষার পুরো সময়কালের জন্য পরিবেষ্টিত বায়ুচাপের উপরে 0 থেকে 12 পিএ (0 থেকে 0.05 ইঞ্চি জলের কলাম) এর চেম্বারে একটি নিয়ন্ত্রিত চাপ বজায় রাখতে বাতাসের একটি মুক্ত-প্রবাহের শর্ত সরবরাহ করা হবে। তাপমাত্রা 18.3 ° C থেকে 26.7 ° C (65 ° F থেকে 80 ° F) হতে হবে এবং আপেক্ষিক আর্দ্রতা 45% থেকে 60% হতে হবে।



অভ্যন্তরীণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণের জন্য শীতাতপনিয়ন্ত্রণ এবং আর্দ্রতা এবং ডিহমিডিফাইং ডিভাইসগুলি ইনস্টল করা হয় এবং অভ্যন্তরীণ পরিবেশ পর্যবেক্ষণের জন্য তাপমাত্রা এবং হাইগ্রোমিটার সরবরাহ করা হয়, পাশাপাশি অভ্যন্তরীণ চাপ পর্যবেক্ষণের জন্য বায়ুমণ্ডলীয় চাপ গেজও সরবরাহ করা হয়।



1.2 সরঞ্জাম ইনস্টলেশন জন্য জল, বিদ্যুৎ এবং গ্যাসের প্রয়োজনীয়তা



1.2.1 জলের প্রয়োজনীয়তা

1.2.1.1 টানেল ফার্নেস সমর্থন কুলিং: ট্যাপ জল, 0.07 এমপিএ

1.2.2 সাইটের প্রয়োজনীয়তা

১.২.২.১ টানেল চুল্লির তল স্থান: দৈর্ঘ্য 22 মিটারের চেয়ে কম নয়, প্রস্থ 4 মিটারের চেয়ে কম নয়, উচ্চতা 4 মিটারের চেয়ে কম নয়;

1.2.3 বৈদ্যুতিক প্রয়োজনীয়তা

1.2.3.1 বিদ্যুতের প্রয়োজনীয়তা 1: 220V, 50Hz

1.2.3.2 বিদ্যুতের প্রয়োজনীয়তা 2: 380V, 50Hz

উল 910: পরিবেশগত বায়ু পরিবহনের জায়গাগুলিতে ব্যবহৃত বৈদ্যুতিক এবং অপটিক্যাল-ফাইবার কেবলগুলির জন্য শিখা-প্রচার এবং ধোঁয়া-ঘনত্বের মানগুলির জন্য সুরক্ষা পরীক্ষার জন্য ইউএল স্ট্যান্ডার্ড



5.2 প্রযুক্তিগত পরামিতি:



1। এনএফপিএ 262 এবং ইউএল 910 পরীক্ষার মানগুলির প্রয়োজনীয়তাগুলি পূরণ করুন, পাশাপাশি মানগুলিতে রেকর্ড করার জন্য প্রয়োজনীয় ডেটা এবং বক্ররেখা;

2। ধোঁয়া ঘনত্ব পরিমাপ ডিভাইস, 1%এর বিচ্যুতি, 1%এরও কমের পূর্ণ-স্কেল ওঠানামা পরিসীমা, ফিল্টারটির পরে ক্রমাঙ্কন দ্বারা নিশ্চিত করা যায়;

3। উন্মুক্ত অবস্থায় এয়ার ইনলেট বাক্সের সাথে, সেন্ট্রিফুগাল ফ্যান এয়ারফ্লো স্থির চাপ পরিমাপ বিভাগে স্থিতিশীল চাপ তৈরি করতে পারে 37pa;

4 .. এয়ার ইনলেট বাক্স বন্ধ হওয়ার সাথে সাথে স্থির চাপ কমপক্ষে 93pa এ উঠে যায়;

5। দহন বাক্সে বায়ু বেগ 1.22 মি/সেকেন্ড ± 0.025 মি/সেকেন্ডে সামঞ্জস্য করা যেতে পারে; বায়ু বেগটি সাত পয়েন্টে রেকর্ড করতে হবে, প্রতিটি অবস্থিত গ্যাস বার্নারের কেন্দ্ররেখা থেকে 7 মিটার ± 25 মিমি (23 ফুট ± 1 ইঞ্চি) এবং 152 মিমি ± 6 মিমি (6 0.25 ইন)) শীর্ষ কভার সমর্থন ফ্ল্যাঞ্জের বিমানের নীচে। ফ্লু প্রস্থকে সাতটি সমান বিভাগে ভাগ করে এবং প্রতিটি বিভাগের জ্যামিতিক কেন্দ্রে বায়ু বেগ রেকর্ড করে এই সাতটি পয়েন্ট নির্ধারণ করুন।

6। 86 কিলোওয়াট ± 2 কিলোওয়াট (294,000 ± 7300 বিটিইউ/ঘন্টা) এর একটি সামঞ্জস্যযোগ্য গ্যাস সরবরাহ; ফটোসেল আউটপুট, গ্যাস চাপ, অরফিস প্লেট জুড়ে চাপের ডিফারেনশিয়াল এবং ব্যবহৃত গ্যাসের ভলিউম পুরো পরীক্ষা জুড়ে 2-সেকেন্ডের ব্যবধানে অবিচ্ছিন্নভাবে রেকর্ড করা হবে।

।

8। পরীক্ষার সময়কালে সময় গ্রাফের তুলনায় শিখা প্রচারের দূরত্বের আউটপুট রিপোর্ট করুন

9। পরীক্ষার সময় পাইপলাইন বেগের গ্রাফের প্রতিবেদন আউটপুট।

5.3 স্ট্যান্ডার্ড উপাদান গ্রহণযোগ্যতা:

টিপি 149 স্ট্যান্ডার্ড কেবলটি সরঞ্জামগুলির গ্রহণযোগ্যতা মূল্যায়নের জন্য ব্যবহৃত হয় এবং এর প্রস্তাবিত ফলাফলগুলি নীচের সারণীতে প্রদর্শিত হয়েছে:
