পণ্য

ব্র্যান্ডের নাম: SKYLINE
মডেল নম্বর: SL-7601S
MOQ.: 1 সেট
অর্থ প্রদানের শর্তাদি: T/T (50% আমানত, 50% চালানের আগে), L/C
সরবরাহ ক্ষমতা: প্রতি মাসে 10 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
ডংগুয়ান, গুয়াংডং, চীন
সাক্ষ্যদান:
UL1685-2018, ISO 9001
মই শীর্ষ ইস্পাত প্লেট:
610 x 610 x 3.2 মিমি
ইগনিশন উৎস:
প্রোপেন ফিতা বার্নার 341 x 30 মিমি, 242 ছিদ্র
প্রযোজ্য মান:
ইউএল 1685-2018
বার্নার হোল ব্যবস্থা:
3 টি স্তব্ধ সারিতে 1.35 মিমি এর 242টি গর্ত (81/80/81)
প্রোপেন প্রবাহ মিটার:
230 mm3/s ভর প্রবাহ মিটার
বায়ু প্রবাহ পরিমাপনযন্ত্র:
1330 mm3/s ভর প্রবাহ মিটার
চেম্বারের অভ্যন্তরীণ আকার (HxLxW):
3353 x 2438 x 2438 মিমি
অপটিক্যাল পথের দৈর্ঘ্য:
910 মিমি
চেম্বারের গঠন:
তাপ নিরোধক স্তর সঙ্গে স্টেইনলেস স্টীল প্লেট, কালো আঁকা অভ্যন্তর
আলোর উৎস:
ফিলিপস কোয়ার্টজ হ্যালোজেন ল্যাম্প, 100 W, 12 V DC, 2000-3000 lm
লাইট ডিটেক্টর:
সিলিকন ফটোসেল
স্মোক কালেকশন টাওয়ার:
40 ডিগ্রি ঢাল সহ শঙ্কুযুক্ত শীর্ষে 914 মিমি ঘনক
নির্গমণ নল:
SUS304, 405 মিমি আইডি x 5500 মিমি দৈর্ঘ্য
নির্গমণ নল:
SUS304, 405 মিমি আইডি x 5500 মিমি দৈর্ঘ্য
পরীক্ষা মই:
SUS304, 305 x 76 x 2400 মিমি, রাং স্পেসিং 25 মিমি
নিষ্কাশন ভলিউম প্রবাহ:
0.65 +/- 0.5 m3/s
নিষ্কাশন ভলিউম প্রবাহ:
0.65 +/- 0.5 m3/s
দ্বিমুখী অনুসন্ধান:
0-200 Pa, নির্ভুলতা +/-1 Pa
দ্বিমুখী অনুসন্ধান:
0-200 Pa, নির্ভুলতা +/-1 Pa
তাপমাত্রা সেন্সর:
কে-টাইপ চাদরযুক্ত থার্মোকল, 1.5 মিমি তার (GB/T 16839.1-1997)
কন্ট্রোল সিস্টেম:
NI LabVIEW সফ্টওয়্যার + Advantech ডেটা অধিগ্রহণ কার্ড
পাওয়ার সাপ্লাই:
220 V / 380 V, 50 Hz
প্যাকেজিং বিবরণ:
ফিল্ম মোড়ানো এবং বাফার উপাদান সঙ্গে স্ট্যান্ডার্ড রপ্তানি কাঠের কেস
যোগানের ক্ষমতা:
প্রতি মাসে 10 সেট
বিশেষভাবে তুলে ধরা:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

পণ্যের বিবরণ

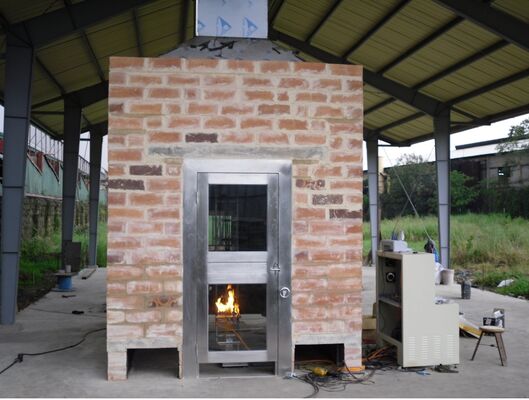

UL1685 উল্লম্ব-ট্রে ফায়ার প্রোপাগেশন স্মোক রিলিজ টেস্ট ইকুইপমেন্ট ফর ইলেকট্রিক্যাল ফাইবার অপটিক কেবল SL-7601S
SL-7601S একটি পূর্ণ-স্কেল ফায়ার টেস্ট সিস্টেম যা বৈদ্যুতিক এবং অপটিক্যাল-ফাইবার কেবলগুলির উল্লম্ব শিখা বিস্তার এবং ধোঁয়া নির্গমন কর্মক্ষমতা মূল্যায়ন করে UL 1685-2018 — বৈদ্যুতিক এবং অপটিক্যাল-ফাইবার কেবলগুলির জন্য উল্লম্ব-ট্রে ফায়ার-প্রোপাগেশন এবং স্মোক-রিলিজ টেস্টের স্ট্যান্ডার্ড অনুসারে।
প্রয়োগের পরিধি
  • FT4 বার্নিং স্ট্যান্ডার্ডের অধীনে কেবল এবং অপটিক্যাল-ফাইবার কেবলগুলির উল্লম্ব শিখা বিস্তার এবং ধোঁয়া নির্গমন নির্ধারণ করে
  • পরীক্ষার পদ্ধতি: কেবলগুলি উল্লম্বভাবে একটি মইয়ের উপর বাঁধা হয় এবং প্রজ্বলিত করা হয়; পরীক্ষার পরে পোড়া উচ্চতা এবং ধোঁয়া উৎপাদন পরিদর্শন করা হয়
প্রধান প্রযুক্তিগত পরামিতি
চেম্বার অভ্যন্তরীণ আকার (H x L x W)3353 x 2438 x 2438 মিমি
চেম্বার গঠনতাপ নিরোধক স্তর সহ স্টেইনলেস স্টিল প্লেট, কালো রঙের অভ্যন্তর
ধোঁয়া সংগ্রহ টাওয়ার914 মিমি কিউবিক টাওয়ার, 40° কোণে শঙ্কুযুক্ত শীর্ষ
পরীক্ষার মই (ট্রে)SUS304 মই 305 (W) x 76 (D) x 2400 (H) মিমি, রিং ব্যবধান 25 মিমি; উপরের ইস্পাত প্লেট 610 x 610 x 3.2 মিমি
প্রজ্বলন উৎসপ্রোপেন রিবন বার্নার, 341 x 30 মিমি স্টেইনলেস প্যান, 3টি স্তরিত সারিতে 1.35 মিমি ছিদ্রের 242টি (81/80/81)
প্রোপেন / এয়ার ফ্লো মিটারমাস ফ্লো মিটার, প্রোপেন 230 মিমি³/সেকেন্ড, এয়ার 1330 মিমি³/সেকেন্ড
অপটিক্যাল সিস্টেমকোয়ার্টজ হ্যালোজেন আলোর উৎস (100 ওয়াট, 12 ভোল্ট ডিসি, 2000-3000 lm) এবং সিলিকন ফটোকোষ, অপটিক্যাল পথ 910 মিমি; আলোর সঞ্চালন 0%-100%
নিষ্কাশন নালীSUS304, 405 মিমি আইডি x 5500 মিমি, সরল অংশ 3600 মিমি
নিষ্কাশন ভলিউম ফ্লো0.65 ± 0.5 মি³/সেকেন্ড
দ্বিমুখী প্রোবপরিসীমা 0-200 Pa, নির্ভুলতা ±1 Pa
তাপমাত্রা সেন্সরK-টাইপ আচ্ছাদিত থার্মোকাপল, 1.5 মিমি তারের ব্যাস (GB/T 16839.1-1997)
নিয়ন্ত্রণ ও ডেটা অধিগ্রহণNI LabVIEW সফ্টওয়্যার এবং Advantech ডেটা অধিগ্রহণ কার্ড; রিয়েল-টাইম কার্ভ, স্বয়ংক্রিয় রেকর্ডিং এবং রিপোর্ট প্রিন্টিং
পাওয়ার সাপ্লাই220 V / 380 V, 50 Hz
সিস্টেমের গঠন
পরীক্ষার চেম্বার, ধোঁয়া সংগ্রহ টাওয়ার, নিষ্কাশন নালী, প্রজ্বলন উৎস, পরীক্ষার মই, অপটিক্যাল পরিমাপ ব্যবস্থা, এবং ডেটা অধিগ্রহণ ও প্রক্রিয়াকরণ ইউনিট।
