পণ্য

ব্র্যান্ডের নাম: SKYLINE
মডেল নম্বর: SL-1666
MOQ.: 1 সেট
অর্থ প্রদানের শর্তাদি: T/T (50% আমানত, 50% চালানের আগে), L/C
সরবরাহ ক্ষমতা: প্রতি মাসে 20 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
ডংগুয়ান, গুয়াংডং, চীন
সাক্ষ্যদান:
UL1666, ISO 9001
প্রযোজ্য মান:
ইউএল 1666
চেম্বার স্তর:
3 স্তর, অভ্যন্তরীণ 1.22 x 2.44 মি
স্তর উচ্চতা:
নীচে 1.22 মি, প্রথম 3.66 মি, দ্বিতীয় 2.24 মি
চেম্বার উপাদান:
ইটের দেয়াল 203 মিমি পুরু, কংক্রিট ইন্টারলেয়ার মেঝে 127-203 মিমি
ইন্টারলেয়ার খোলা:
305 x 610 মিমি, পিছনের দেয়াল থেকে 203 মিমি, পাশের দেয়াল থেকে 102 মিমি
অ্যাক্সেস দরজা:
প্রথম এবং দ্বিতীয় স্তরে
অভ্যন্তরীণ আলো:
উচ্চ-তাপমাত্রার বিস্ফোরণ-প্রমাণ বাতি
তাপমাত্রা পরিমাপ:
US OMEGA K-টাইপ থার্মোকল, 28 AWG, 700 C পর্যন্ত, 0.1 C নির্ভুলতা
কেন্দ্রাতিগ পাখা:
1.5 কিলোওয়াট
ফ্যানের গতি নিয়ন্ত্রণ:
তাইওয়ান তাইয়ান ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল
বায়ু প্রবাহ পরিমাপ:
থার্মোকল এবং মাইক্রো ডিফারেনশিয়াল প্রেসার সেন্সর সহ দ্বিমুখী প্রবাহ মিটার
বার্নার:
1/2 ইঞ্চি ইস্পাত বার্নার হেড, 6.4 মিমি শিখা ছড়িয়ে প্লেট (CNC মেশিনযুক্ত)
ইগনিশন:
সিলিকন নাইট্রাইড ইগনিটার, 24 V, সেকেন্ডে 800-1000 C-তে উত্তপ্ত হয়
গ্যাস ট্রেন:
জাপান ইতো মিরাই রিডুসার, ইয়াটাইকে সোলেনয়েড ভালভ, ইতালি গুইলং ফিল্টার, অ্যালিক্যাট ভর প্রবাহ নিয়ন্
ভর প্রবাহ নিয়ামক:
US ALICAT, 0-3.5 g/s, +/-0.8%, 0-5 V আউটপুট
ডেটা অধিগ্রহণ:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
বার্নার তাপ রিলিজ:
154.5 কিলোওয়াট, 30 মিনিট পরীক্ষা
সিভিল কনস্ট্রাকশন:
গ্রাহক দ্বারা উপলব্ধ পরিকাঠামো
প্যাকেজিং বিবরণ:
ফিল্ম মোড়ানো এবং বাফার উপাদান সঙ্গে স্ট্যান্ডার্ড রপ্তানি কাঠের কেস
যোগানের ক্ষমতা:
প্রতি মাসে 20 সেট
বিশেষভাবে তুলে ধরা:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

পণ্যের বিবরণ

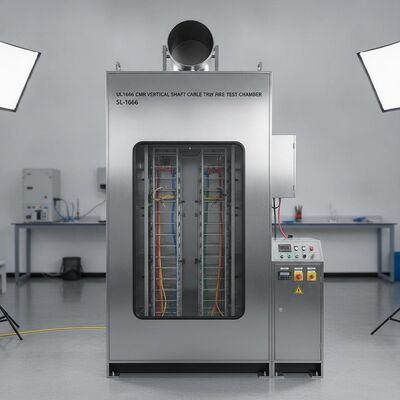

UL1666 CMR উল্লম্ব শ্যাফ্ট কেবল ট্রে ফায়ার টেস্ট চেম্বার শিখা প্রতিরোধক কেবল সার্টিফিকেশনের জন্য
The SL-1666 CMR কেবল টেস্ট চেম্বার একটি বায়ুচলাচলযুক্ত শ্যাফ্টে উল্লম্বভাবে ইনস্টল করা একাধিক কেবলের জ্বলন্ত অবস্থা পুনরুৎপাদন করে এবং UL 1666 অনুসারে তাদের শিখা প্রতিরোধক কর্মক্ষমতা মূল্যায়ন করে। পাসিং ফলাফলগুলি CMR গ্রেড হিসাবে রেট করা হয়।
একাধিক নমুনা একটি উল্লম্ব শ্যাফ্টে স্থাপন করা হয় এবং 154.5 kW তাপ নির্গমন সহ একটি বার্নার 30 মিনিটের জন্য প্রয়োগ করা হয়। পাস করার মানদণ্ড: শিখা 12 ফুট উঁচু ঘরের উপরের অংশে ছড়াবে না এবং তাপমাত্রা 454.4°C অতিক্রম করবে না। এই পরীক্ষায় ধোঁয়ার ঘনত্ব অন্তর্ভুক্ত নয়।
দহন চেম্বার
চেম্বার কাঠামো ৩ স্তর, অভ্যন্তরীণ ১.২২ x ২.৪৪ মিটার; নীচের স্তর কমপক্ষে ১.২২ মিটার উঁচু, প্রথম স্তর ৩.৬৬ মিটার উঁচু, দ্বিতীয় স্তর ২.২৪ মিটার উঁচু। প্রতিটি স্তরে ৩০৫ x ৬১০ মিমি খোলা আছে।
নির্মাণ সামগ্রী দেয়াল ২০৩ মিমি পুরু ইট দিয়ে তৈরি, ইন্টারলেয়ার ফ্লোর কাস্ট কংক্রিট ১২৭-২০৩ মিমি পুরু।
ইন্টারলেয়ার খোলা ৩০৫ x ৬১০ মিমি, পিছনের দেয়াল থেকে ২০৩ মিমি এবং পাশের দেয়াল থেকে ১০২ মিমি দূরে।
উপরের খোলা পরীক্ষার সময় ধোঁয়া নির্গমনের জন্য শীর্ষে নিষ্কাশন পোর্ট।
অ্যাক্সেস ও আলো নমুনা এবং থার্মোকাপল ইনস্টল করার জন্য প্রথম এবং দ্বিতীয় স্তরে অ্যাক্সেস দরজা; অভ্যন্তরীণ উচ্চ-তাপমাত্রা বিস্ফোরণ-প্রতিরোধী আলো।
তাপমাত্রা পরিমাপ ইউএস ওমেগা কে-টাইপ থার্মোকাপল, ২৮ AWG, ৭০০°C পর্যন্ত রেট করা, নির্ভুলতা ০.১°C, সফ্টওয়্যার দ্বারা নিরীক্ষণ করা হয়।
দ্রষ্টব্য: সিভিল নির্মাণ / পরিকাঠামো গ্রাহকের দ্বারা সরবরাহ করা হয়।
বায়ু সরবরাহ ব্যবস্থা
  • ১.৫ কিলোওয়াট সেন্ট্রিফিউগাল ফ্যান স্ট্যান্ডার্ড-প্রয়োজনীয় পরীক্ষার বায়ু পরিমাণ সরবরাহ করে
  • তাইওয়ান তাইয়ান ফ্রিকোয়েন্সি ইনভার্টার ফ্যানের গতি নিয়ন্ত্রণ এবং চেম্বারের বায়ু পরিমাণ নিয়ন্ত্রণ করতে
  • বাই-ডিরেকশনাল ফ্লো মিটার থার্মোকাপল এবং মাইক্রো ডিফারেনশিয়াল প্রেসার সেন্সর সহ আগত বায়ু প্রবাহ পরিমাপ এবং প্রদর্শন করতে
জ্বালানি উৎস
  • বার্নার: ৬.৪ মিমি স্টিল ফ্লেম স্প্রেড প্লেট সহ ১/২ ইঞ্চি স্টিল বার্নার হেড, স্ট্যান্ডার্ড মাত্রা অনুযায়ী সিএনসি মেশিনে তৈরি
  • জ্বালানি: সিলিকন নাইট্রাইড ইগনাইটার, ২৪ ভি, কয়েক সেকেন্ডের মধ্যে ৮০০-১০০০°C পর্যন্ত গরম হয়; সফ্টওয়্যার নিয়ন্ত্রিত
গ্যাস সরবরাহ ব্যবস্থা
  • গ্যাস ট্রেনটিতে জাপান ইতো মিরাই প্রেসার রিডিউসিং ভালভ, তাইওয়ান ইয়াতাইকে সোলেনয়েড ভালভ, গ্যাস চেক ভালভ, ইতালি গিলং গ্যাস ফিল্টার, তাইওয়ান ইয়াতাইকে তেল-জল বিভাজক এবং ইউএস অ্যালিক্যাট গ্যাস মাস ফ্লো কন্ট্রোলার অন্তর্ভুক্ত রয়েছে, যা একটি মেটাল গ্রিড কন্ট্রোল ক্যাবিনেটে লাগানো আছে
  • মাস ফ্লো কন্ট্রোলার: ইউএস অ্যালিক্যাট, রেঞ্জ ০-৩.৫ গ্রাম/সেকেন্ড, নির্ভুলতা ±০.৮%, ০-৫ ভি আউটপুট, সফ্টওয়্যার সেটেবল
  • জ্বলন্ত সময় এবং অন্যান্য প্যারামিটার সফ্টওয়্যারের মাধ্যমে সেট করা হয়
কম্পিউটার ডেটা অধিগ্রহণ ব্যবস্থা
তাইওয়ান অ্যাডভ্যানটেক অধিগ্রহণ বোর্ড: ADAM-4520, ADAM-4117, ADAM-4118 x2, OMRON কন্ট্রোলার CP1H-XA40DR-A এবং তাপমাত্রা মডিউল CP1W-TS004 সহ। ভিজ্যুয়ালাইজেশন: দ্বিতীয় স্তরে ৮টি থার্মোকাপল এবং প্রথম স্তরে ১টি প্রদর্শন করে, পরীক্ষার আগে চেম্বারের তাপমাত্রা প্রয়োজনীয়তা পূরণ করে কিনা তা স্বয়ংক্রিয়ভাবে বিচার করে এবং বাতাসের গতি এবং নিষ্কাশন গতি প্রদর্শন করে।
